二战V2火箭剖视结构三维建模作品

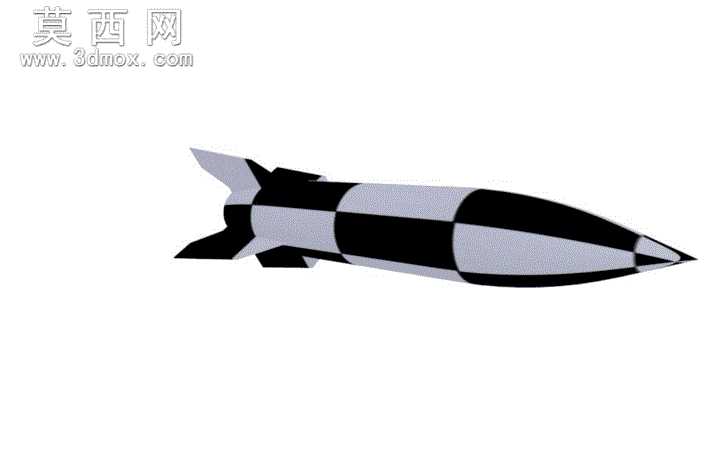

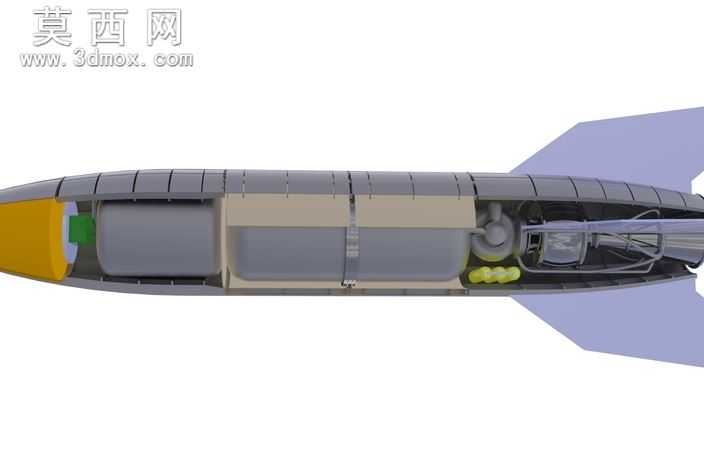

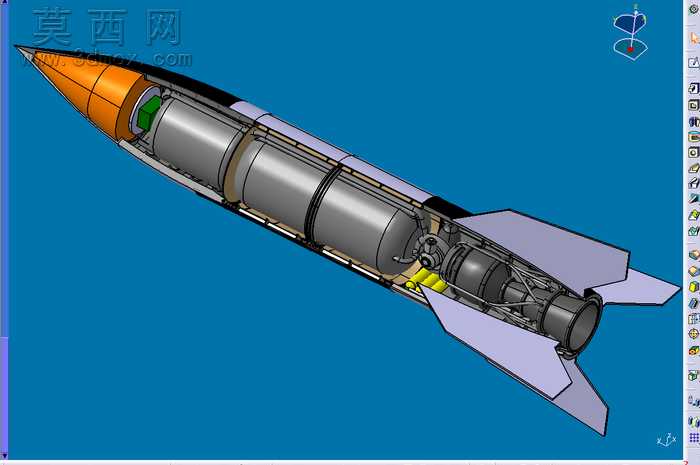

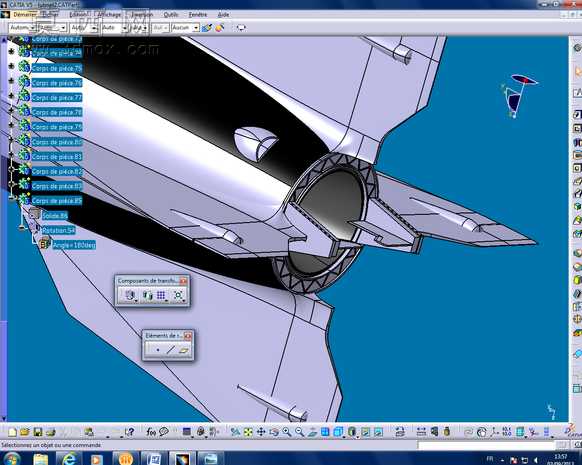

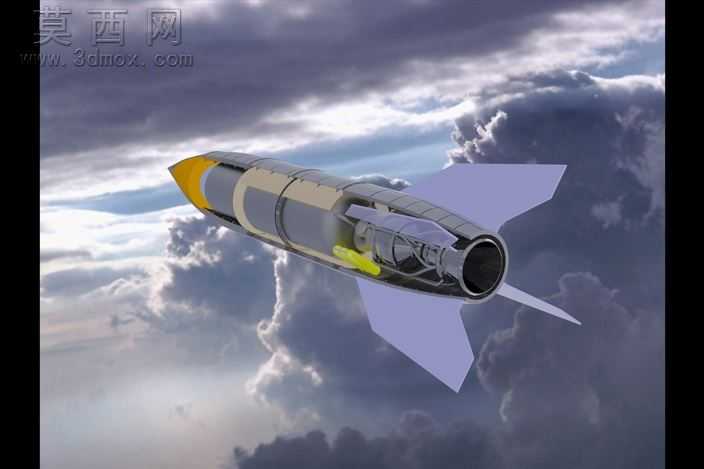

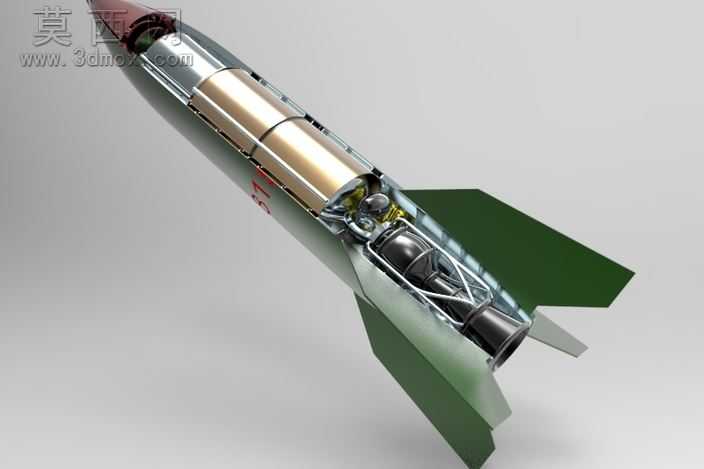

本作品为二战德国V2火箭的高精度剖视三维模型，建模过程严格参考历史留存的V2火箭设计图纸与实物拆解资料，完整还原了这款人类历史上首款远程弹道导弹的内外结构特征。建模阶段采用自顶向下的设计思路，首先按照真实V2火箭14米总长、1.65米弹径的尺寸比例搭建整体装配骨架，将弹体划分为弹头战斗部、燃料贮箱段、火箭发动机段、尾翼稳定段四个核心装配模块，逐一完成各模块的零件建模与装配约束。材质渲染阶段针对不同部件做了精细化区分：弹体外部军绿色蒙皮采用哑光金属漆面材质，还原二战德军武器的涂装质感；剖视露出的燃料贮箱采用抛光黄铜金属材质，表现出金属贮箱的厚重金属光泽；内部涡轮泵、推进剂管路、燃烧室组件分别采用铸铁、不锈钢、耐热合金材质，通过调整粗糙度、反射率参数区分不同金属的视觉差异，尾翼部分采用与弹体一致的军绿色涂装，边缘做轻微磨损做旧处理，还原真实装备的使用痕迹。结构设计上完整还原了V2火箭的核心构造：战斗部位于弹头位置，预留了装药舱的结构空间；中部燃料贮箱清晰划分出液氧贮箱与甲醇燃料贮箱的分隔结构，还原了V2火箭采用液体推进剂的设计特征；尾部发动机段完整呈现了涡轮泵组、推进剂输送管路、推力室喷管的排布关系，清晰展示了液体火箭发动机的工作结构逻辑；四片尾翼按照真实V2的十字形布局装配，每片尾翼的翼型、安装角度都严格匹配历史设计，保证气动布局的还原度。模型还对弹体外部的标识、焊缝细节做了还原，剖视视角可以清晰观察到内部各组件的装配关系，既可以作为航空航天史研究的可视化参考，也可用于科普展示、军事题材内容创作的素材，模型结构严谨，零件层级清晰，各部件可单独拆分编辑，能够满足不同场景的使用需求。
