Musima1657设备调节旋钮结构设计

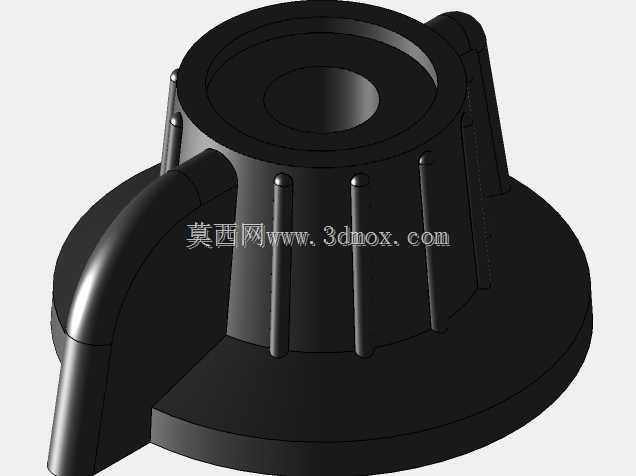

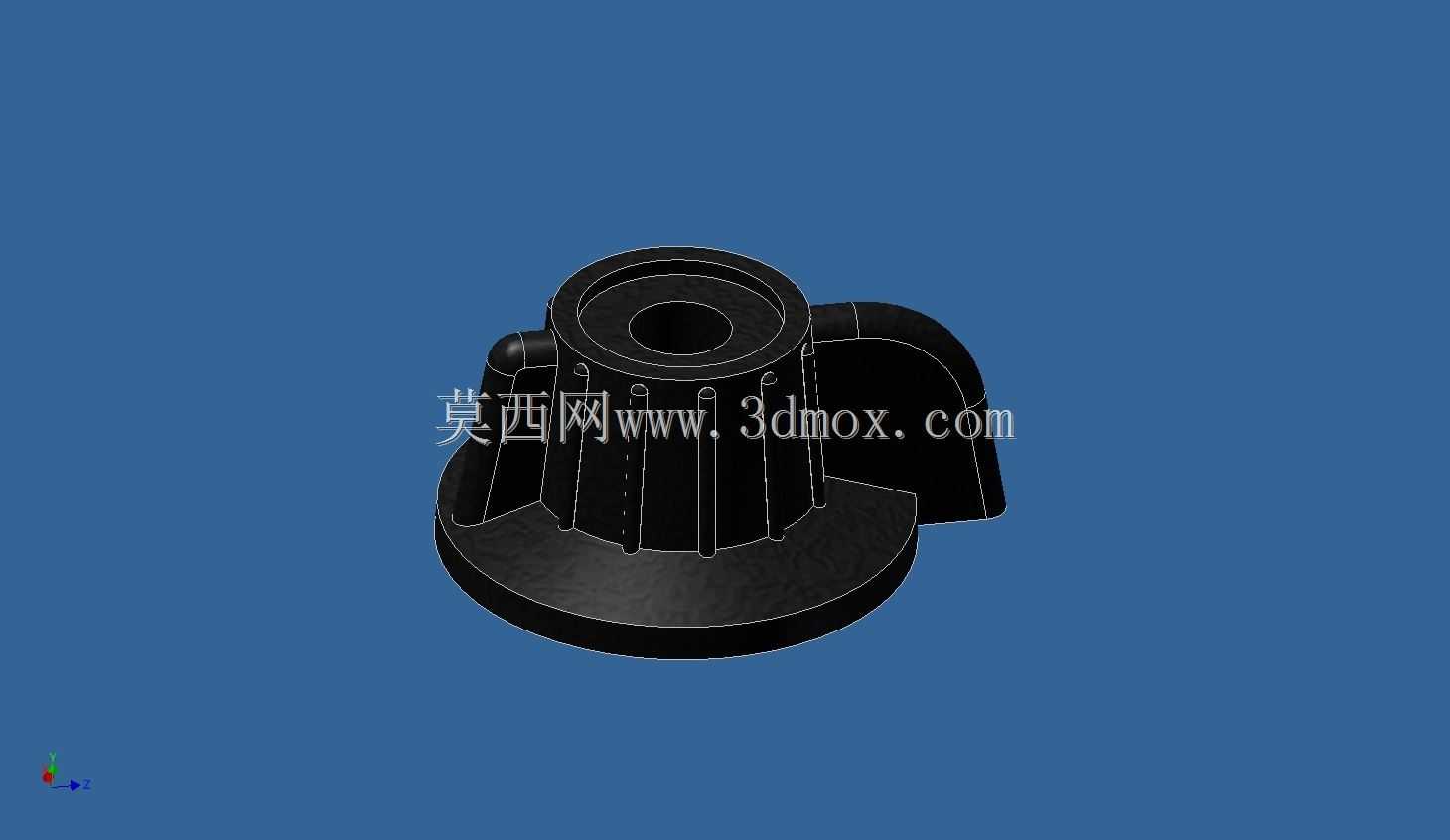

　　这类旋钮常配套在中小型加工设备、老式工业控制台、专用仪器的操作面板上，作为人工调节参数、切换档位、锁定工位的直接操作部件，日常作业中操作人员通过旋转旋钮完成设备参数微调、功能档位切换，部分带定位结构的旋钮还可实现工位锁定，避免设备运行中因振动出现档位偏移。从结构设计来看，该旋钮采用带侧翼握持位的造型，主体为中空套筒结构，内部预留的轴孔可直接与设备内部的电位器轴、调节阀杆、档位转轴配合，套筒内壁可根据配套轴的截面形状设计扁位、键槽或者卡簧位，保证旋钮与转轴同步转动，不会出现空转打滑的问题。旋钮外圈设置的多道竖向加强筋，一方面可以增加旋转操作时的手部摩擦力，即便操作人员手上沾有少量切削液、油污，也能稳定施力转动旋钮，

　　不会出现打滑脱手的情况；另一方面这些竖向筋条也提升了旋钮整体的结构强度，避免长期施力旋转导致套筒部位开裂变形。侧面延伸出的指示侧翼，可在旋转到对应档位时，与面板上的刻度标识对齐，让操作人员直观判断当前旋钮所处的档位位置，减少误操作的概率。底部的圆盘形法兰边，在旋钮安装到位后会贴合设备面板表面，一方面可以遮挡面板上的安装开孔，避免灰尘、切削碎屑从开孔处落入设备内部，另一方面也能限制旋钮的轴向窜动，保证旋钮转动时的稳定性，不会出现轴向晃动的问题。设计这类旋钮时，需要提前确认配套转轴的直径、截面形状以及有效插入深度，保证内部轴孔与转轴的配合公差处于合理范围，过松会导致转动旷量过大，档位定位不准，过紧则会导致安装困难，

　　长期使用后出现开裂风险。同时要确认旋钮安装后突出面板的高度，既要保证操作人员握持旋转时有足够的施力空间，不会被面板上的其他操作部件干涉，也要避免突出高度过高，在设备搬运、日常作业中被意外磕碰导致旋钮断裂或者档位偏移。侧翼指示位的角度需要和内部转轴的档位行程严格匹配，当旋钮旋转到最小档位、最大档位以及各个中间档位时，侧翼的指向要和面板刻度完全对应，避免出现指示偏差。旋钮的材质通常选用耐磨工程塑料注塑成型，兼顾握持手感与结构强度，表面的筋条圆角需要做钝化处理，避免长期操作时磨损操作人员手部。这类旋钮的安装边界需要匹配面板的开孔尺寸，底部法兰边的直径要大于面板开孔直径2-3mm，保证完全覆盖开孔，同时法兰边与面板接触的面要做平整处理，安装后不会出现倾斜翘边的情况，转动过程中法兰边与面板之间保留微小间隙，避免转动时出现摩擦卡滞。
