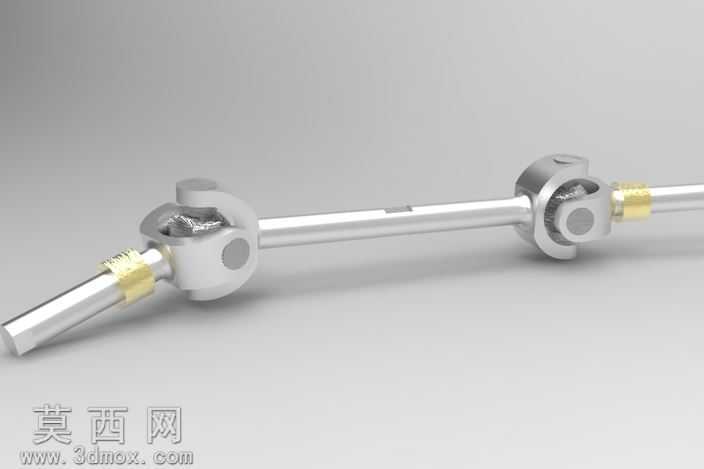

双十字轴式万向传动连接轴结构模型

本模型为双十字轴式万向传动轴结构，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动件的实际尺寸比例，对十字轴万向节的十字交叉轴体、轴端轴承配合位、节叉连接结构、中间传动轴杆身、两端连接轴头的花键/光轴配合段都做了精准的特征还原，没有省略核心传动结构细节。模型完成基础建模后，通过渲染模块完成材质与视觉效果调试：金属轴体部分采用抛光合金钢材质，调整了金属粗糙度参数至0.15-0.2区间，还原金属加工面的细腻反光效果；两端轴头的连接衬套采用黄铜材质参数，调整金属漫反射颜色为暖金色，区分不同功能部件的材质差异；背景采用哑光浅灰平面，搭配柔和的三点布光方案，主光源从侧上方45度投射，补光弱化结构阴影，轮廓光勾勒轴体边缘线条，让整体渲染效果清晰展现万向轴的结构层次。结构设计上，该万向轴采用两端对称布置十字万向节的结构，可补偿两连接轴之间的轴向角度偏差与安装位置偏移，实现变角度下的扭矩与旋转运动传递，中间传动轴为等直径光轴结构，两端节叉与十字轴的配合位预留了轴承安装的间隙特征，还原实际装配中的配合关系。建模过程中优先采用草图拉伸、旋转切除、特征阵列等基础建模命令保证特征的可编辑性，对十字轴的轴颈圆角、节叉的应力过渡圆角都做了符合机械设计规范的处理，避免应力集中的结构缺陷，整体模型可直接用于传动结构原理演示、装配干涉检查以及相关机械设计方案的配套组件调用。
