履带式通用牵引运输车辆结构设计

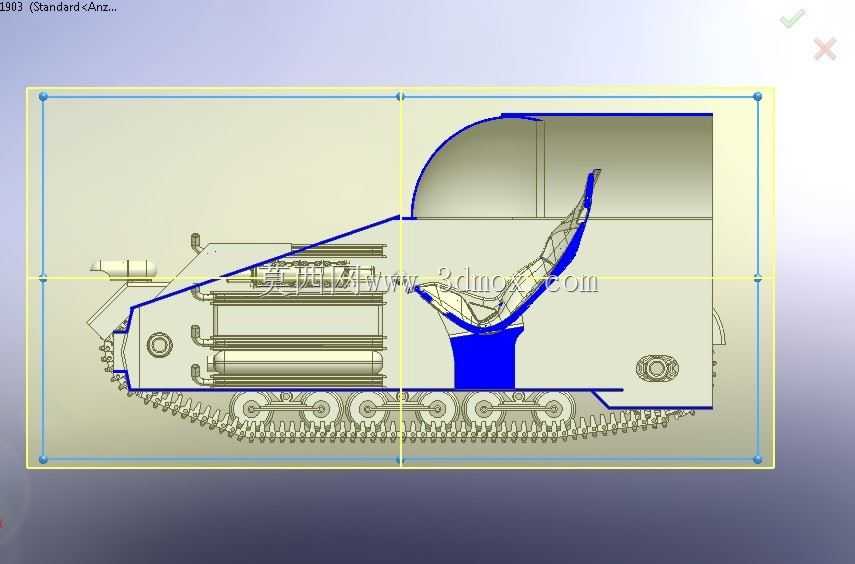

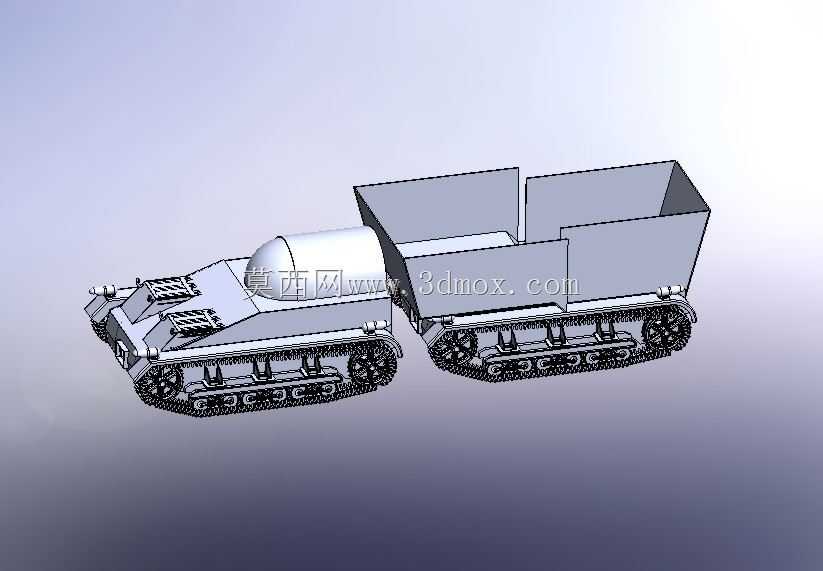

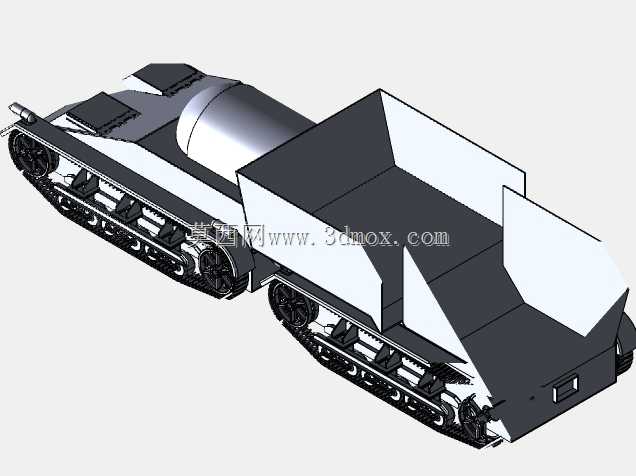

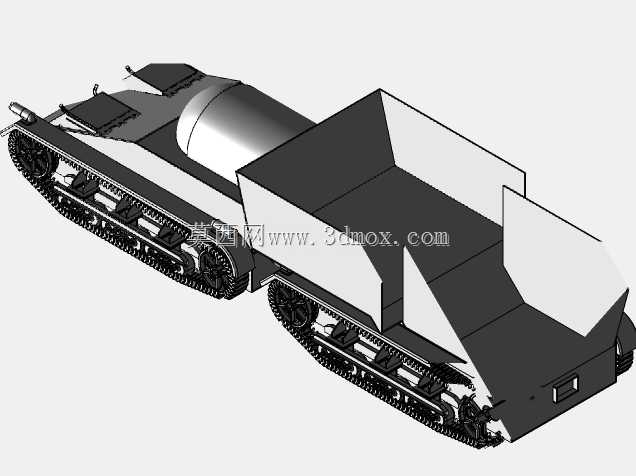

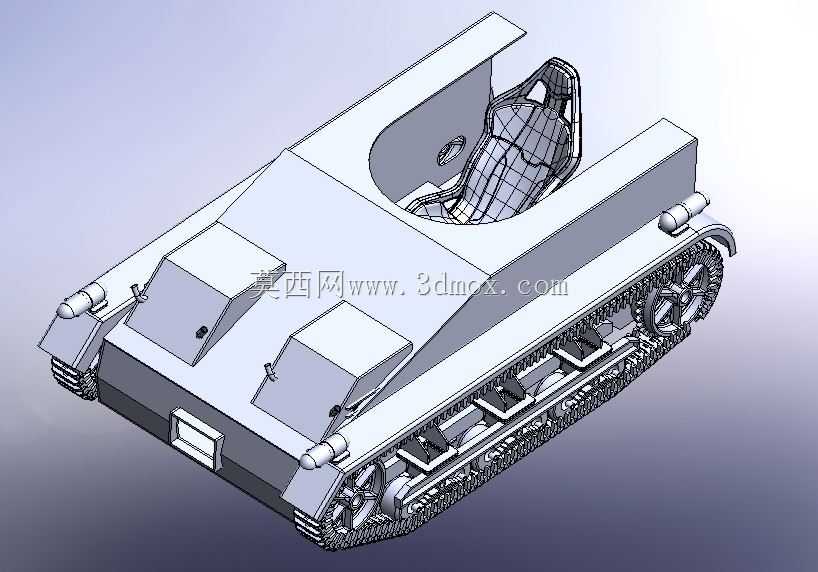

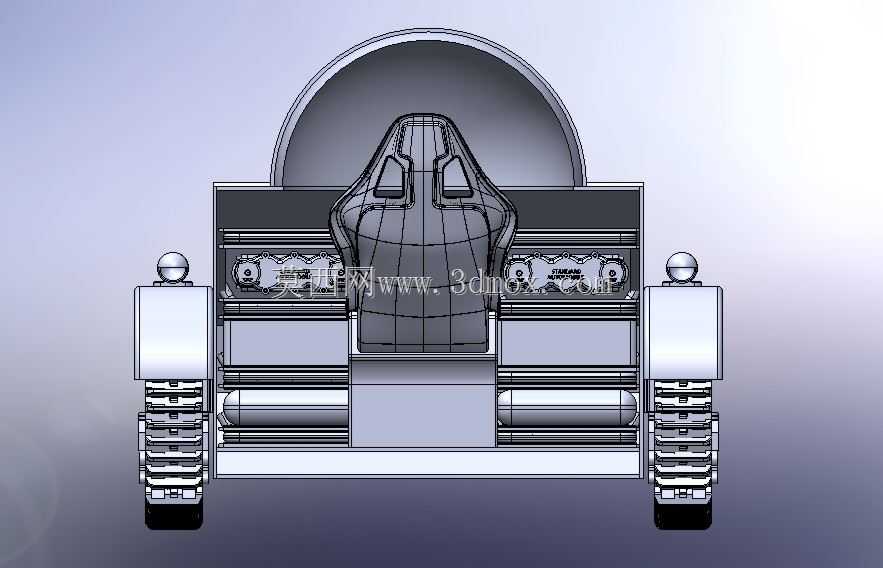

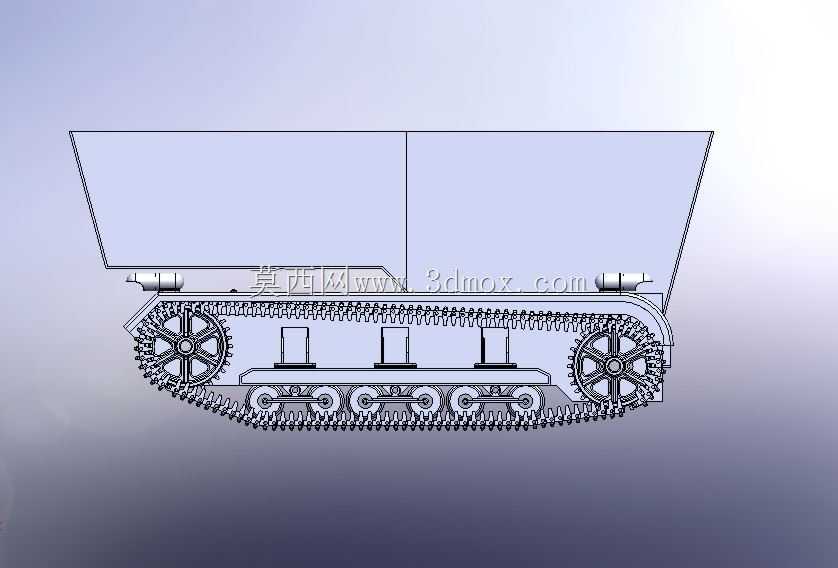

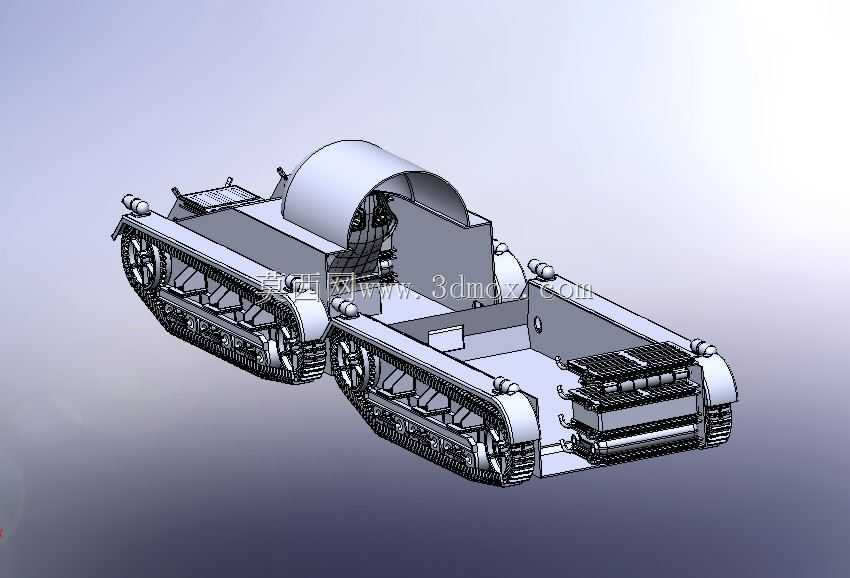

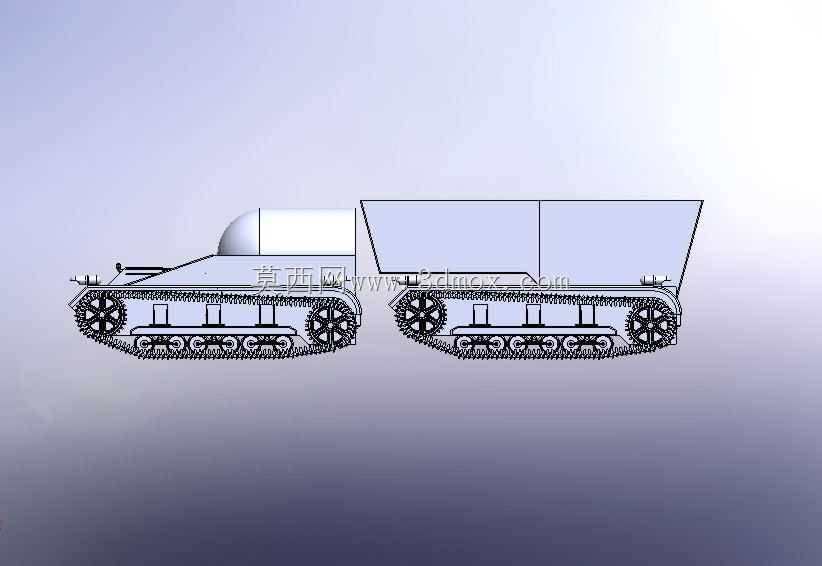

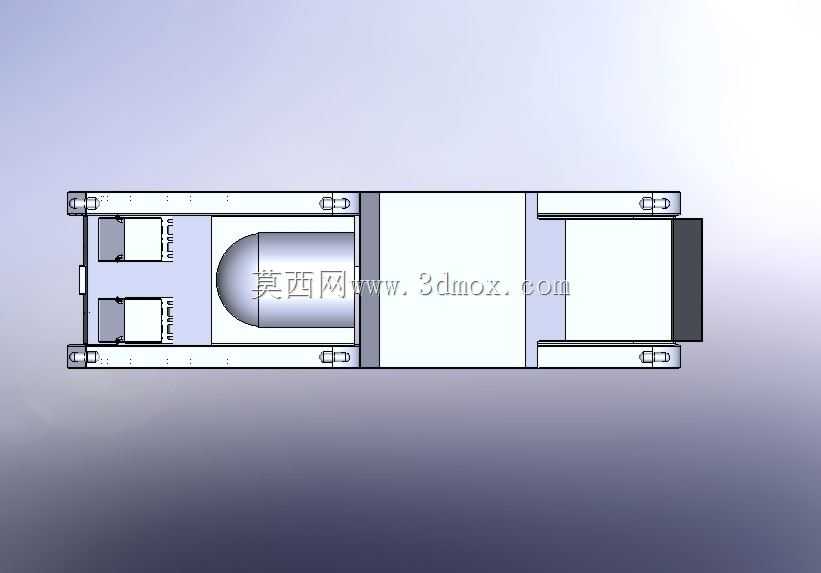

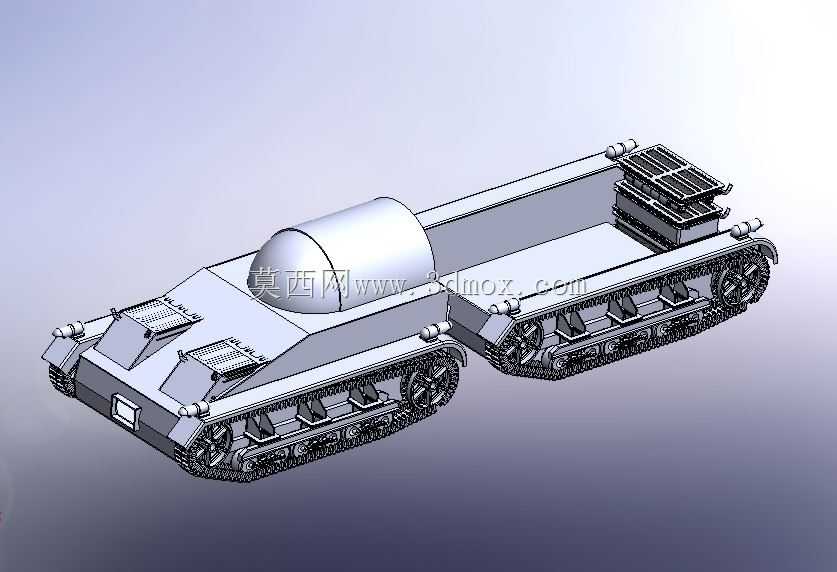

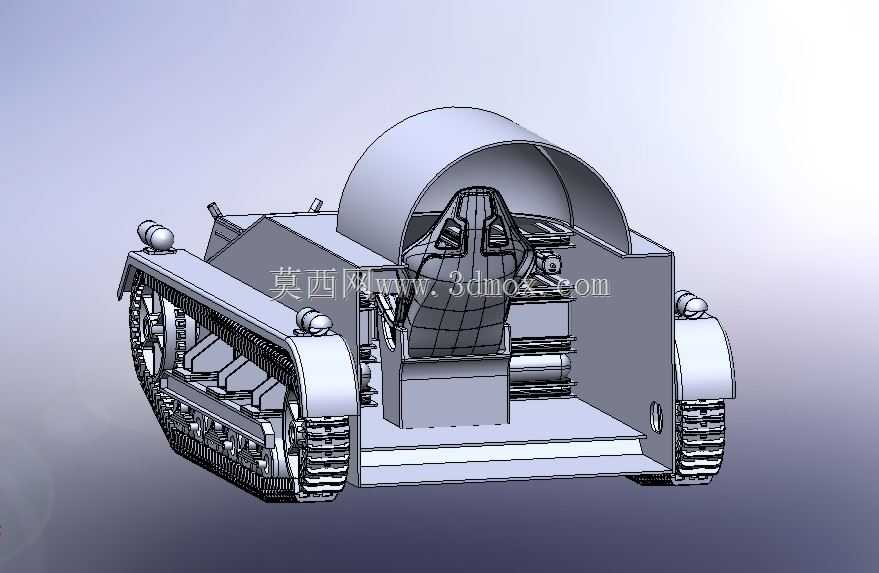

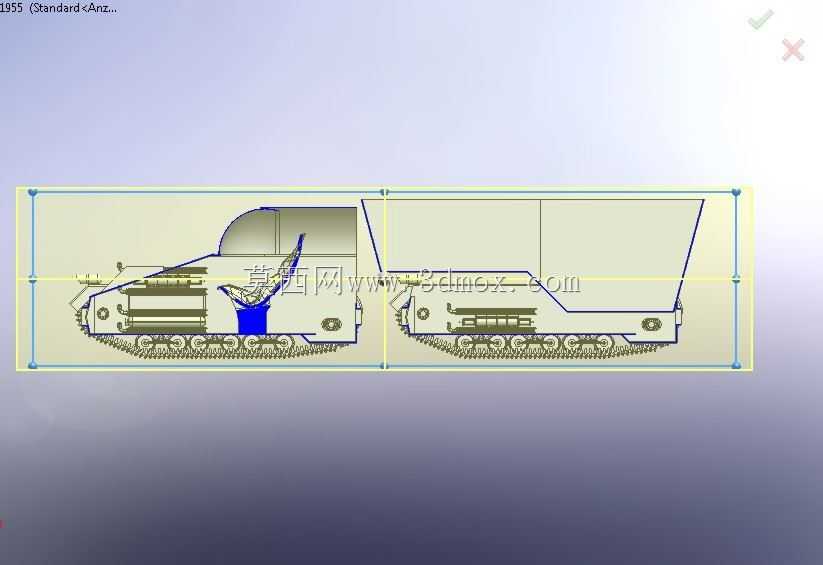

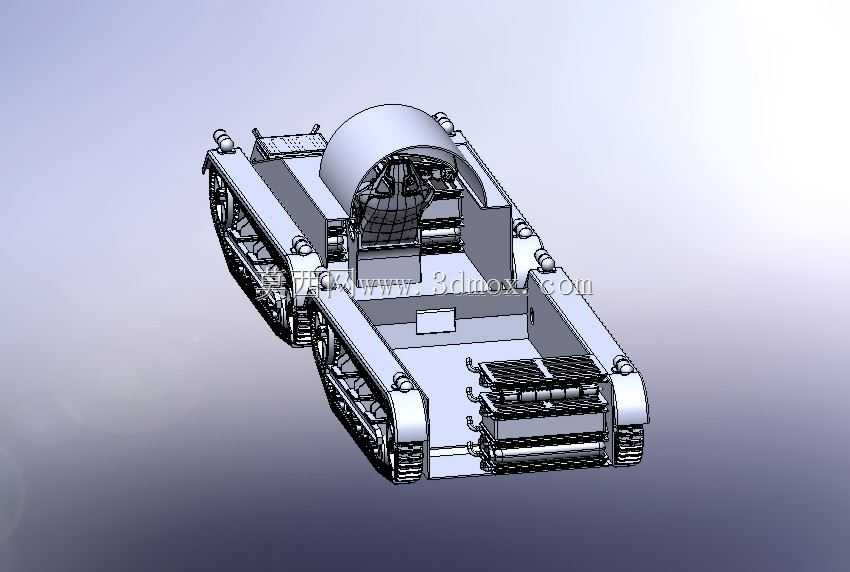

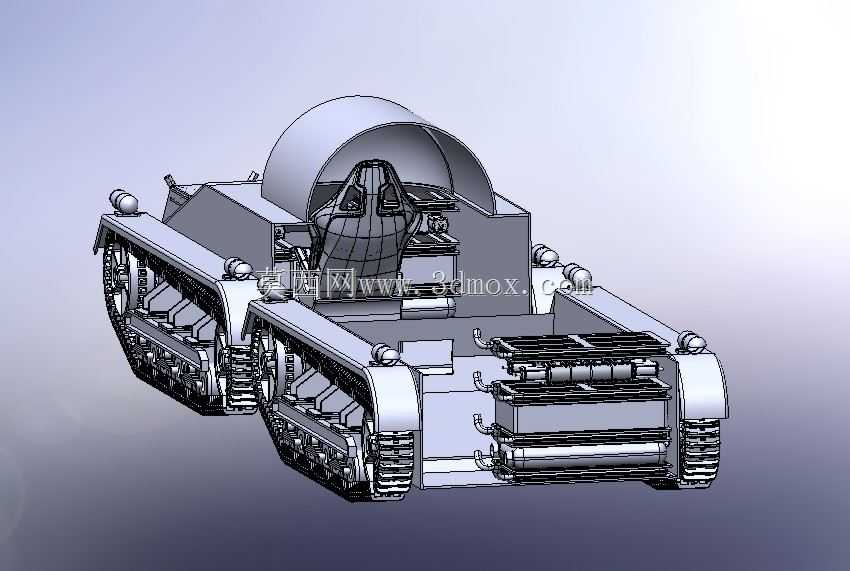

　　这款履带式通用牵引运输装备，主要面向非铺装路面的物资转运、作业机具牵引场景设计，可在泥泞、松软土路、浅滩、积雪等轮式车辆难以通行的复杂地形下完成作业任务，适配林区短途转运、野外工程作业点位物料配送、非铺装区域施工机具拖曳等实际工况。行走系统采用全履带布局，接地比压控制在较低区间，避免在松软地表出现陷车问题，前后车体通过铰接结构连接，转向时可通过铰接点的角度调整缩小转弯半径，适配狭窄作业区域的通行需求。前部车体集成动力舱与驾驶区域，动力舱预留了动力单元安装空间，可根据实际载荷需求匹配对应功率的动力输出组件，驾驶区域采用半包覆防护结构，可在作业时为操作人员提供基础的防飞溅、防落物防护，前部设置牵引挂接结构，可适配不同规格的拖挂机具、

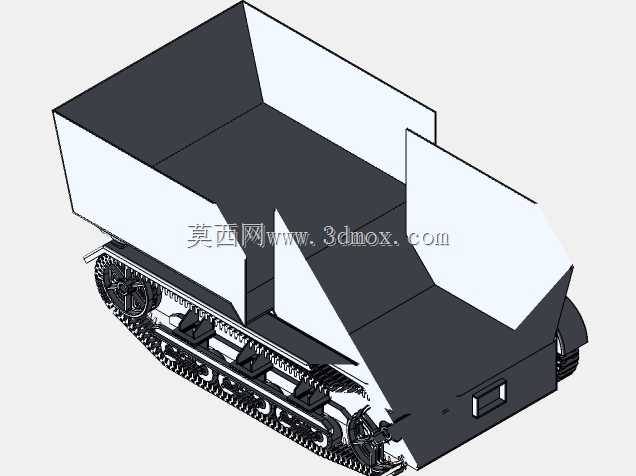

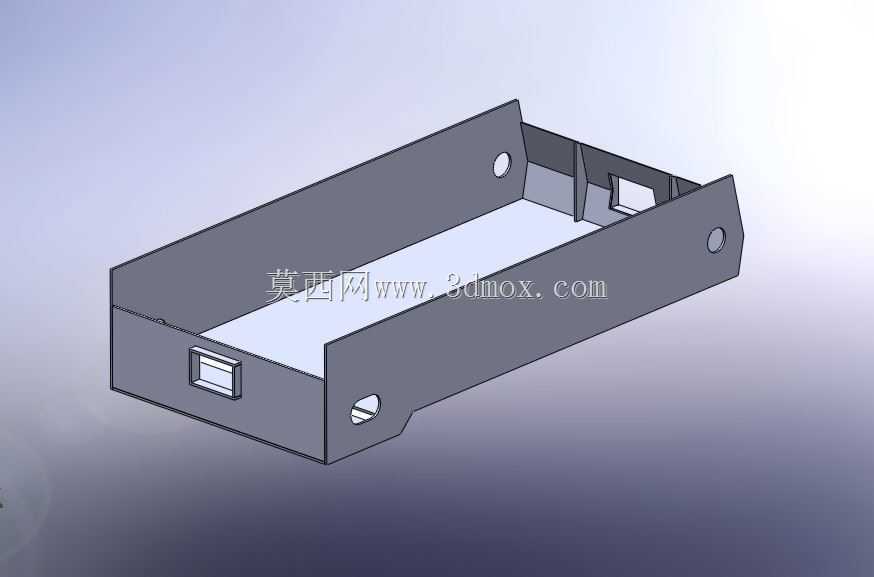

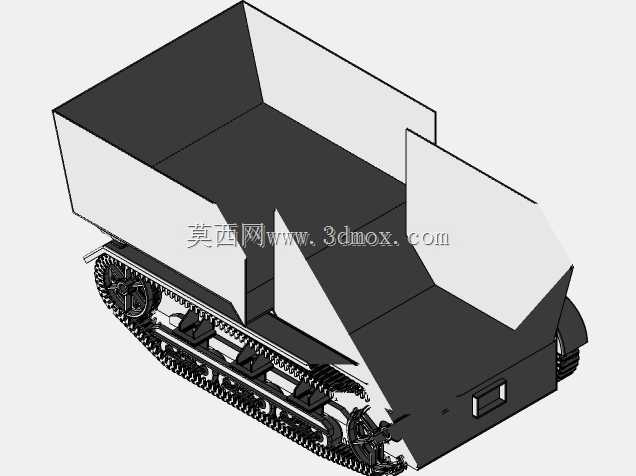

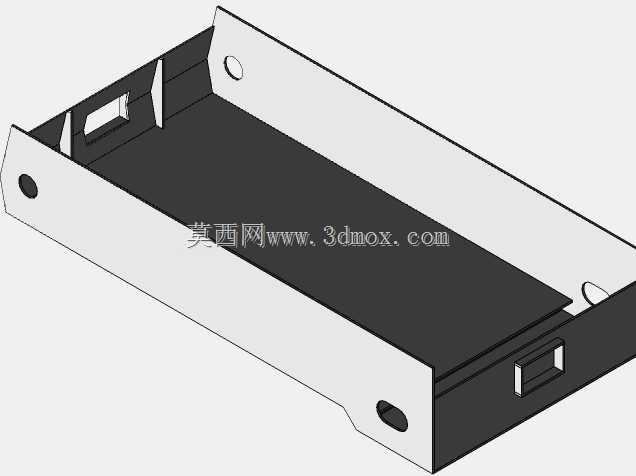

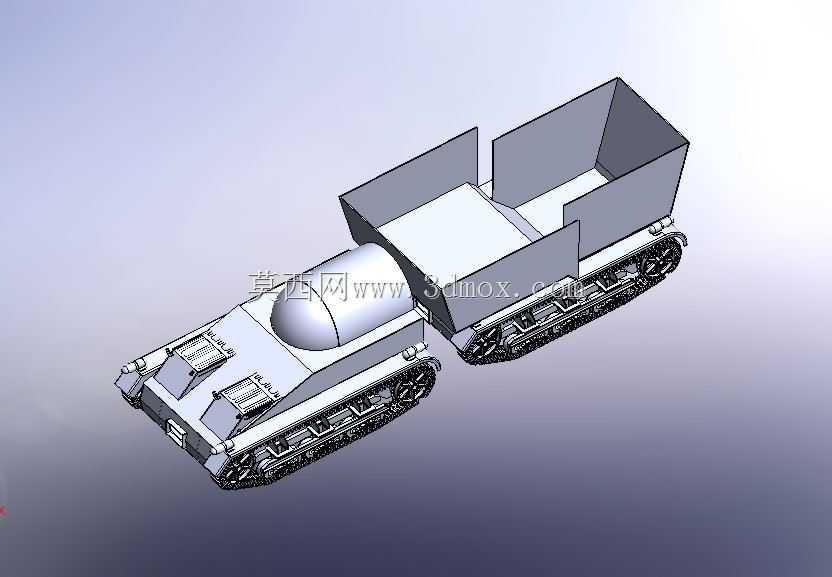

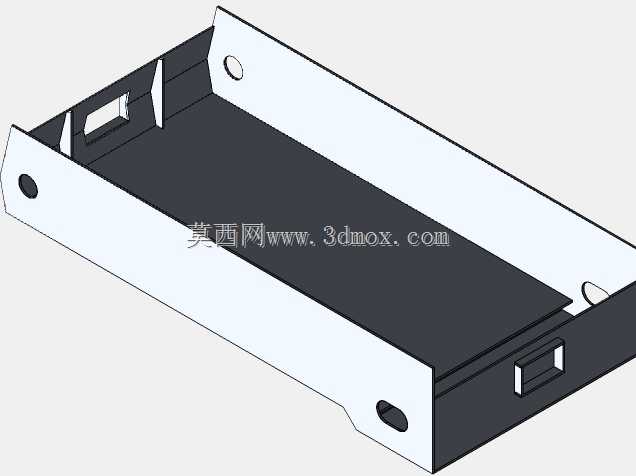

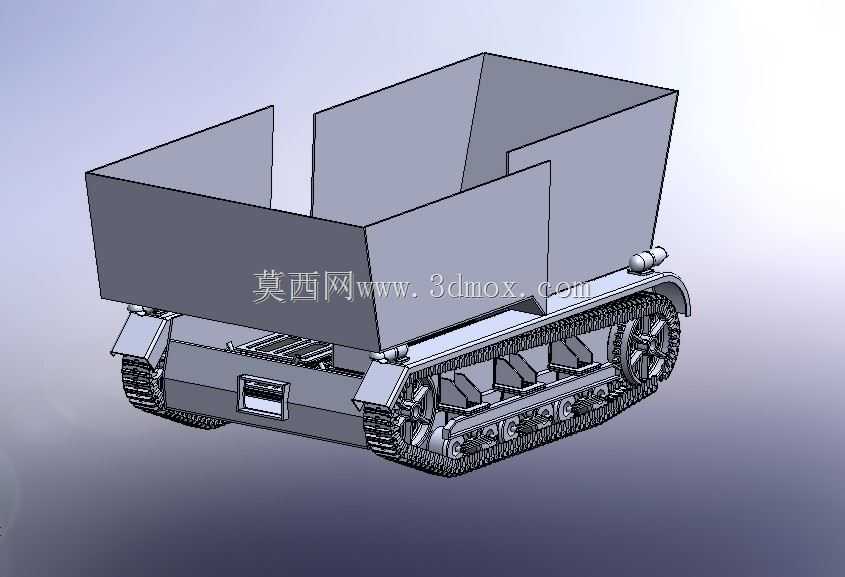

　　货运平板。后部为分体式货厢结构，货厢采用敞口设计，可装载散料、工装配件、小型作业设备，货厢侧壁预留了捆扎固定点位，可通过绑带对装载货物进行固定，避免复杂地形行驶过程中货物滑落。设计过程中优先考虑了复杂地形的通过性，履带行走机构的支重轮、驱动轮、导向轮均采用模块化设计，单个轮组出现磨损故障时可单独拆卸更换，降低现场维护的难度与成本。铰接连接部位预留了足够的摆动间隙，允许前后车体在纵向坡面存在一定角度差，避免起伏路面行驶时出现车体卡滞、履带受力不均脱轨的问题。整车的安装边界充分考虑了窄路通行需求，车体宽度控制在常规林间作业道、施工临时便道的通行阈值内，货厢的承载面高度经过优化，方便人工装卸货物时的操作，动力舱的检修口设置在车体顶部，

　　日常维护时无需拆解大面积覆盖件即可完成动力单元的检查、滤芯更换、油液补充等操作。传动系统的布局沿车体中轴线对称分布，保证两侧履带的动力输出一致性，避免直线行驶时出现跑偏问题，制动系统同时集成了行走制动与驻车制动功能，坡道停靠作业时可锁止两侧履带，防止溜车风险。
