木质结构小型快速水翼船三维设计

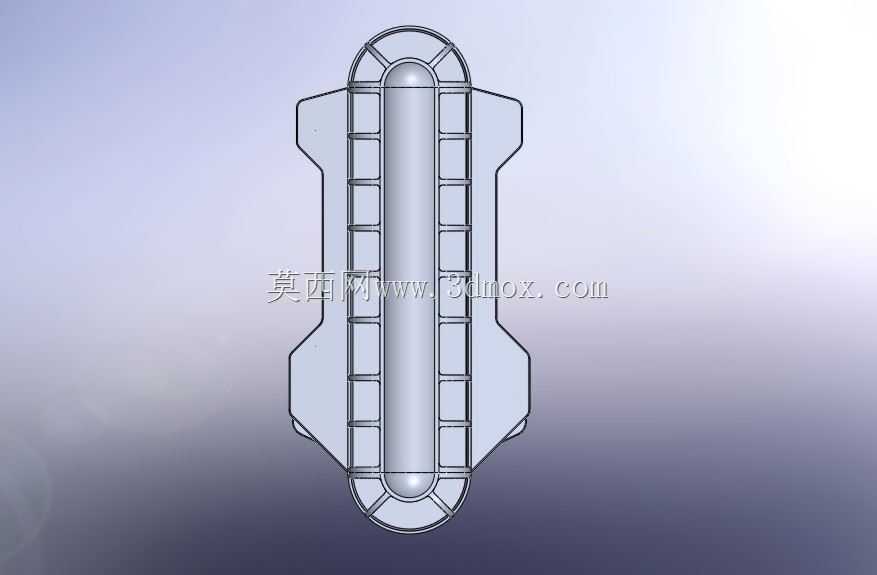

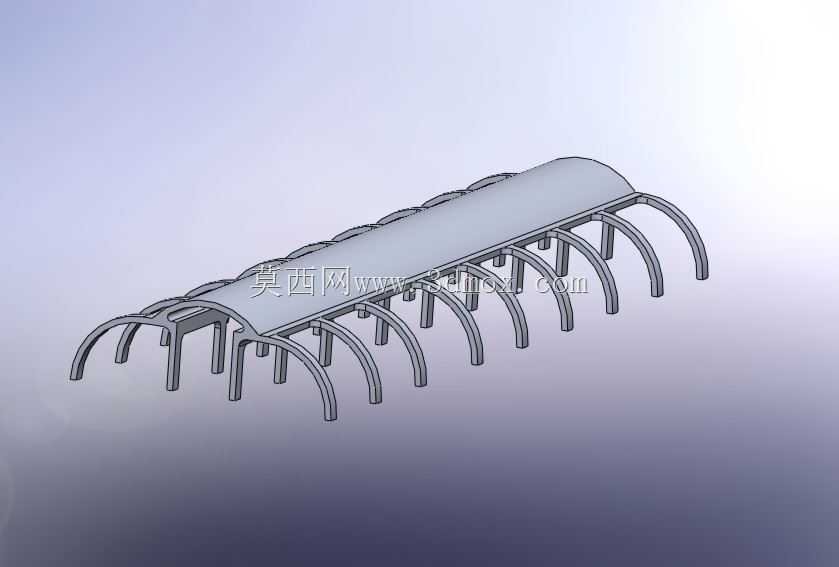

　　这款小型水翼船的设计初衷是面向低成本近岸短途作业场景，可用于浅水区人员接驳、小型水域巡检、滨水区域短途通勤等场景，相比常规排水型船舶，水翼结构能让船体在达到一定航速后抬离水面，大幅降低航行阻力，在同等动力配置下获得更高航速，同时减少波浪对船体的拍击影响，提升航行平稳性。设计阶段优先考虑木材作为主结构材料，是为了适配小批量快速建造的需求，木材加工门槛低、取材便捷，无需大型金属加工设备即可完成船体构件的加工与拼接，适合小规模作业团队快速搭建小型船队，降低初期建造投入。船体主体采用长条形流线型封闭舱室设计，舱室侧面设置连续的弧形支撑肋板，既保证木质舱壁的结构强度，也能减少航行时的风阻，舱室两端采用圆弧过渡造型，避免尖锐结构带来的应力集中，

　　同时降低航行时的兴波阻力。底部的水翼组件采用对称式布局，前后两组水翼通过支撑结构与船体主框架连接，支撑结构的安装位置经过受力校核，对应船体内部的主承力龙骨位置，避免航行时水翼升力对木质船体造成局部结构破坏。设计过程中同步考虑了后续金属构件替换的兼容性，所有木质结构的连接点位尺寸与后续计划采用的焊接铝制构件完全匹配，在完成木质原型的航行测试、验证水翼升力参数、船体航行姿态稳定性后，可直接替换对应金属构件，无需重新调整整体结构尺寸，大幅缩短原型迭代周期。建模过程中重点梳理了船体主龙骨、横向肋板、水翼支撑座的位置关系，明确各部件的安装边界，水翼的展长、弦长参数按照小型船舶的吃水深度限制设置，保证停泊状态下水翼不会触碰浅水区水底，

　　同时航行抬升后能获得足够升力支撑船体整体重量。舱室内部预留了动力系统安装空间与乘员活动区域，动力单元的安装位置设置在船体中部重心位置，避免航行时重量偏移影响水翼的升力平衡，船体两端的密封结构做了加强设计，防止高速航行时浪花溅入舱内。需要注意的是，木质结构的连接节点需要做专门的防水处理，所有木材拼接位置除了常规的胶接、螺栓固定外，还需要做密封涂层处理，避免长期浸水导致木材腐朽、连接强度下降。水翼与船体支撑结构的连接位置设置了可调节余量，可在试航阶段根据实际航行姿态调整水翼的安装角度，优化升力表现，找到最优的航态匹配参数。
