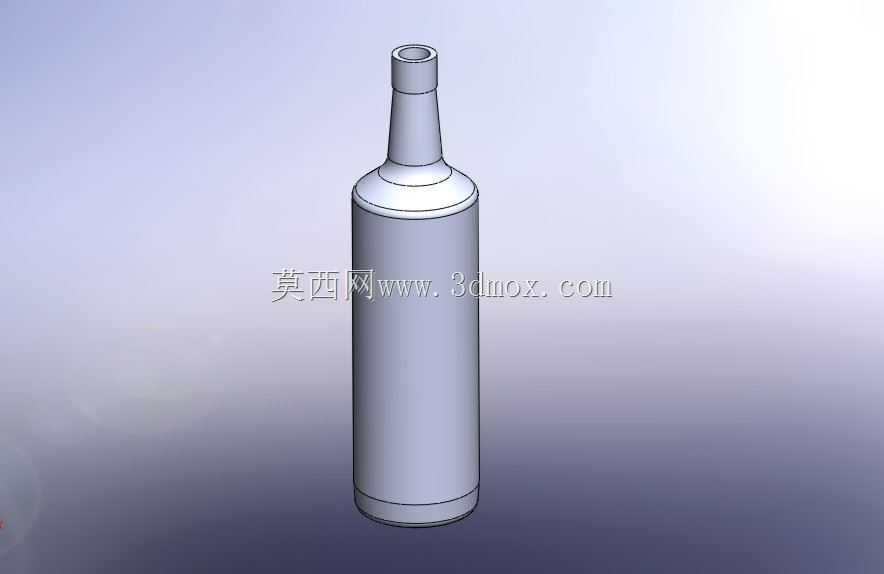

全自动灌装线用窄口玻璃酒瓶结构设计

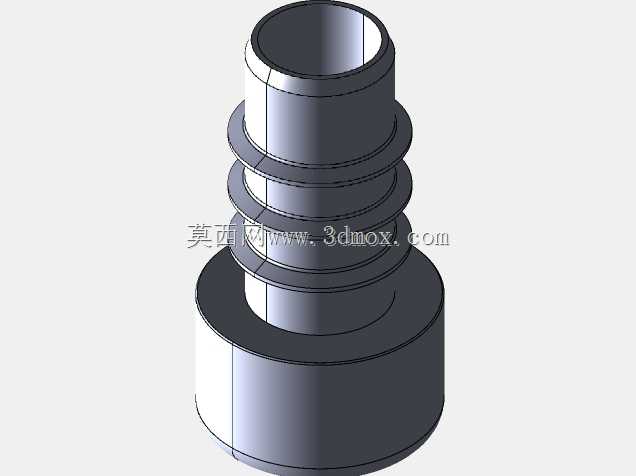

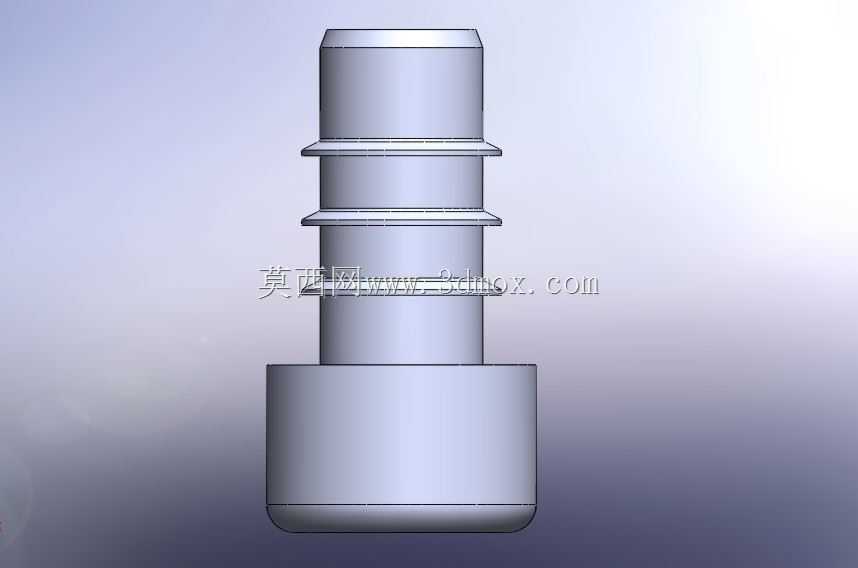

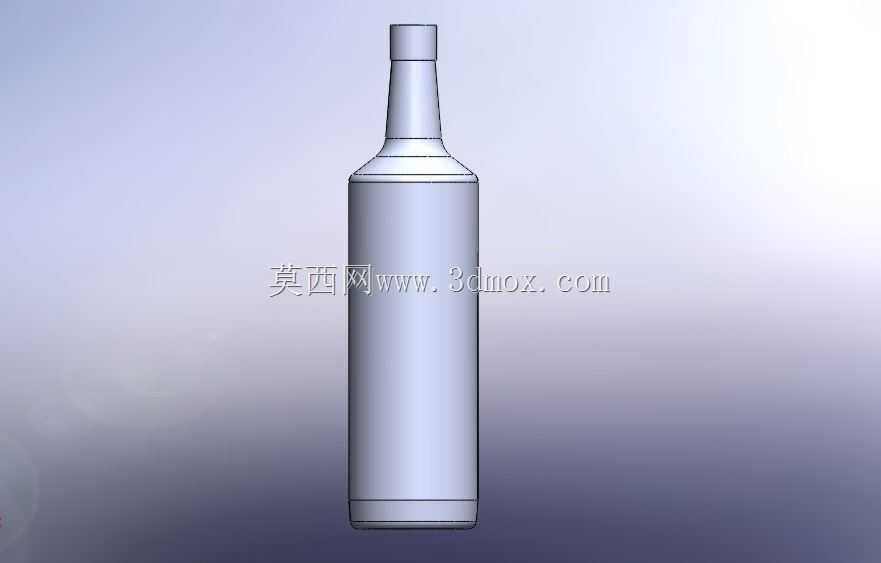

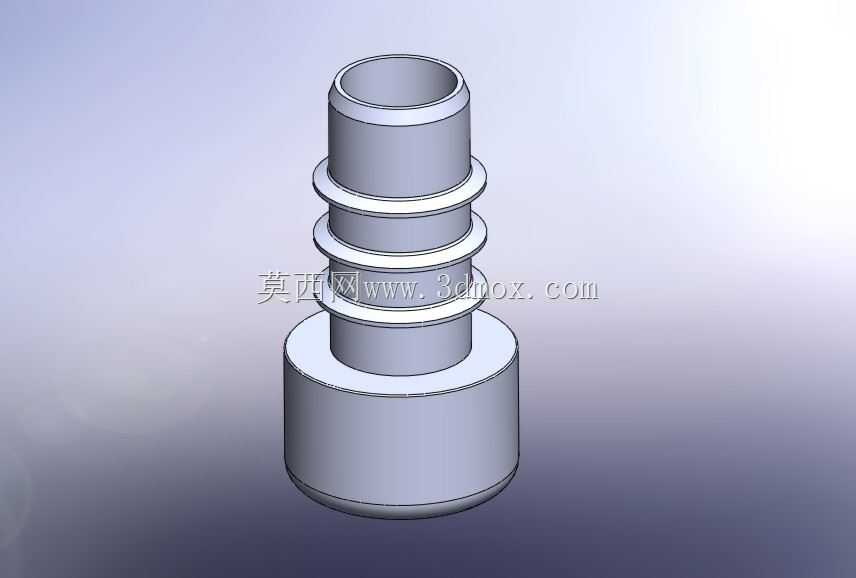

　　这款窄口容器主要适配烈性酒全自动灌装生产线，作为酒精类饮品的承装载体，在整套灌装系统中承担物料承接、流转、密封存储的核心作用，其结构设计完全围绕高速灌装工况的实际需求展开。从实际产线适配角度看，瓶身采用直筒等径主体结构，最大程度降低输送过程中的卡瓶、倒瓶概率，直段外壁可平稳贴合灌装机的进瓶螺杆、定位卡盘以及贴标工位的夹持组件，无需额外定制异形夹持工装，能直接适配多数常规回转式灌装机的瓶型定位参数，减少产线换型的调整工作量。瓶口位置做了阶梯式收窄设计，最上端的小口内径匹配常用的定量灌装头外径，灌装时灌装头可直接伸入瓶口内段，避免高速灌装时酒液飞溅溢出，同时阶梯段的外径尺寸适配标准铝制防盗盖的压装尺寸，

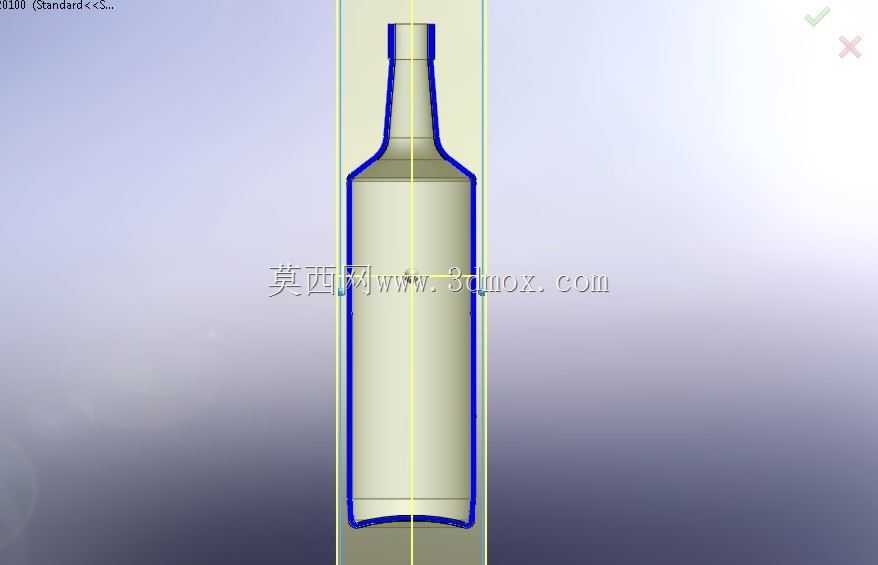

　　压盖工位的压头可直接贴合瓶口台阶面，保证封盖密封性一致，不会出现压盖偏斜、密封不严的漏液问题。瓶肩位置采用大圆弧过渡连接直筒瓶身与收窄瓶颈，一方面避免直角结构带来的应力集中，降低瓶子在输送、压盖、堆码过程中的破损率，另一方面圆弧过渡的内壁可以让灌装完成后的酒液在瓶内平稳流动，不会在肩部残留气泡影响灌装容量精度。瓶底做了内凹式的防滑底圈设计，底圈的凸起高度控制在1.5mm左右，既可以保证瓶子在输送链板上站立平稳，不会因为链板轻微震动出现移位，也能让堆码时上层瓶底刚好嵌入下层瓶的瓶口凹陷位置，提升仓储堆码的稳定性。从建模逻辑上看，整个瓶体采用回转体特征构建，先绘制半截面轮廓线通过旋转特征生成主体，再对瓶口螺纹段、

　　瓶底防滑圈做细节特征处理，所有过渡圆角均做了等半径约束，保证壁厚均匀，吹制或注塑生产时不会出现局部壁厚过薄导致的强度不足问题。整体外形的最大外径控制在72mm，总高度265mm，完全适配常规灌装机的瓶高调节范围，进瓶、出瓶导轨的间距无需做大范围调整即可直接上线使用，瓶身的直段长度预留了足够的贴标区域，可同时粘贴正标、背标以及颈部的防伪标，不会出现标签位置干涉的问题。在灌装过程中，该瓶型的重心集中在瓶身下部三分之一位置，即使输送速度达到每分钟120瓶的高速工况，也不会因为启停惯性出现倾倒，能很好匹配高速灌装线的生产节奏，同时内壁的光滑曲面无死角结构，也方便后续洗瓶工位的内壁冲洗，不会残留清洗液或酒液污渍，满足食品接触容器的卫生要求。
