多腔袋成型铸铁烘焙烤盘结构设计

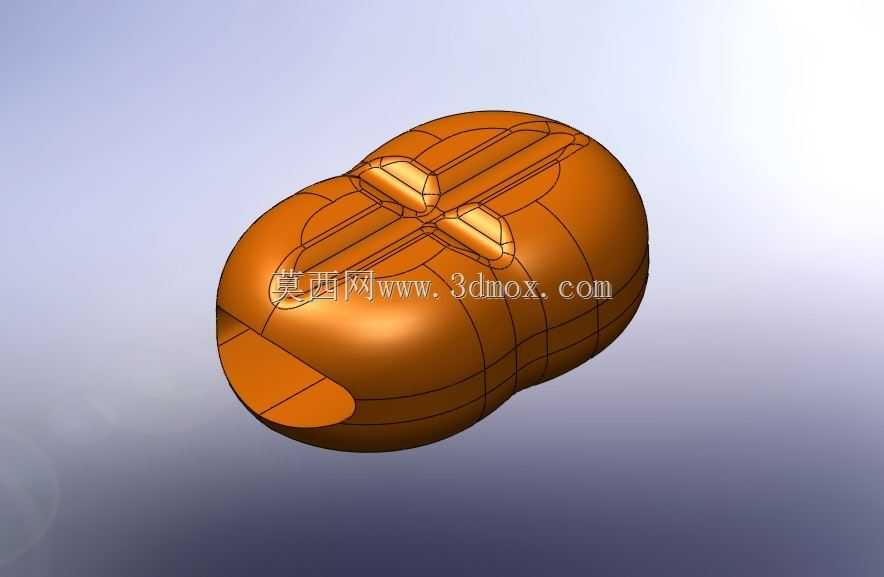

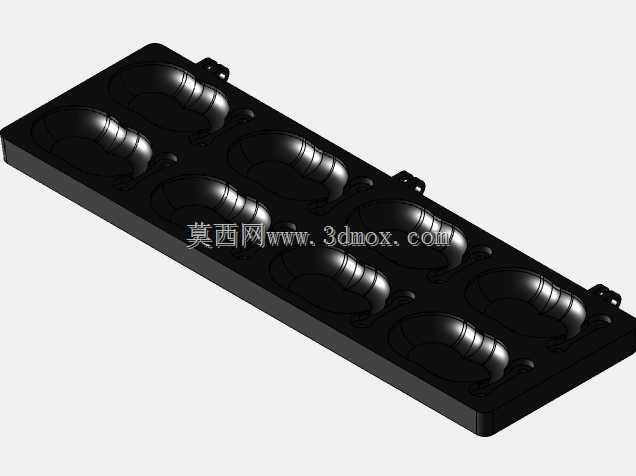

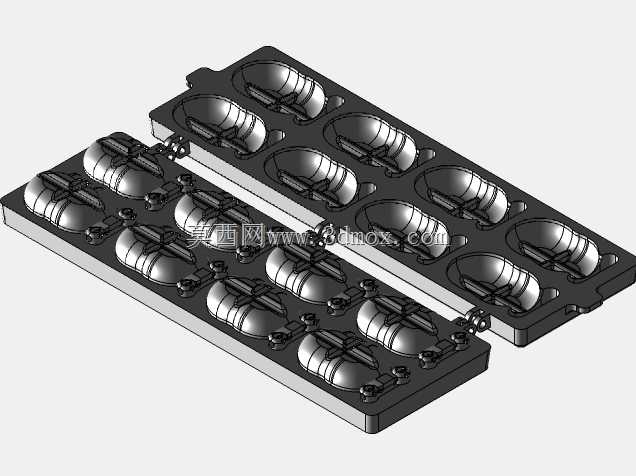

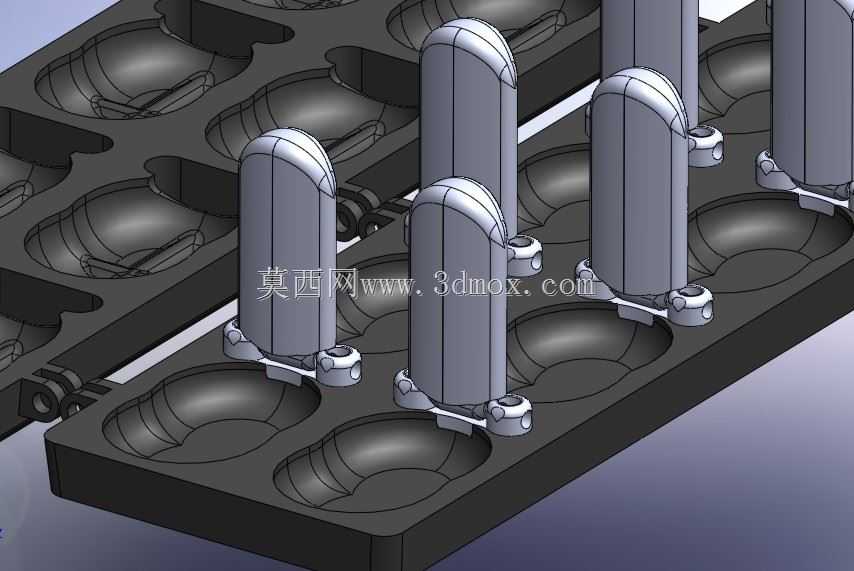

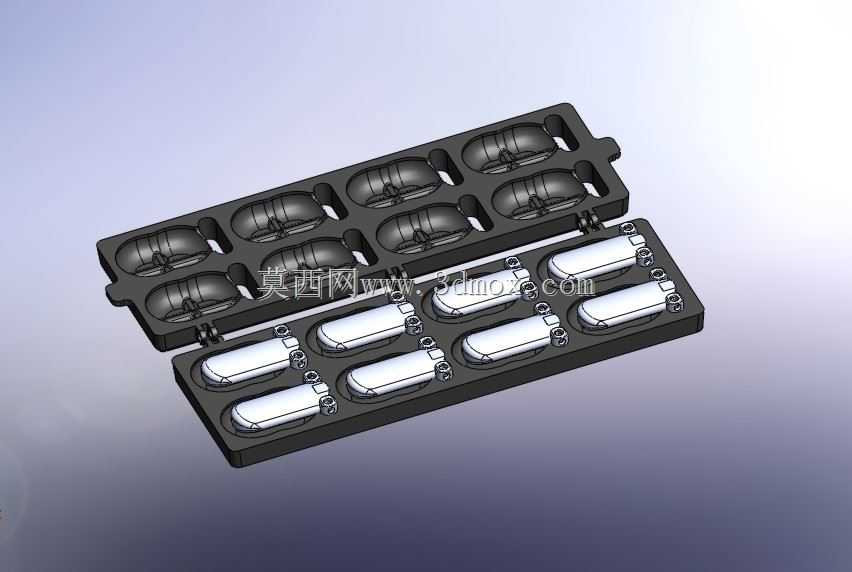

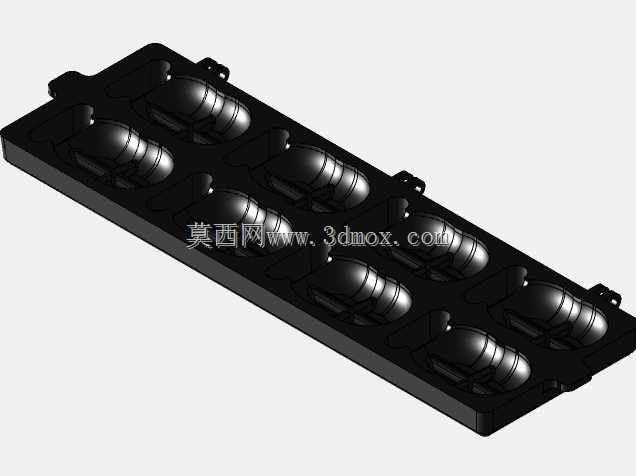

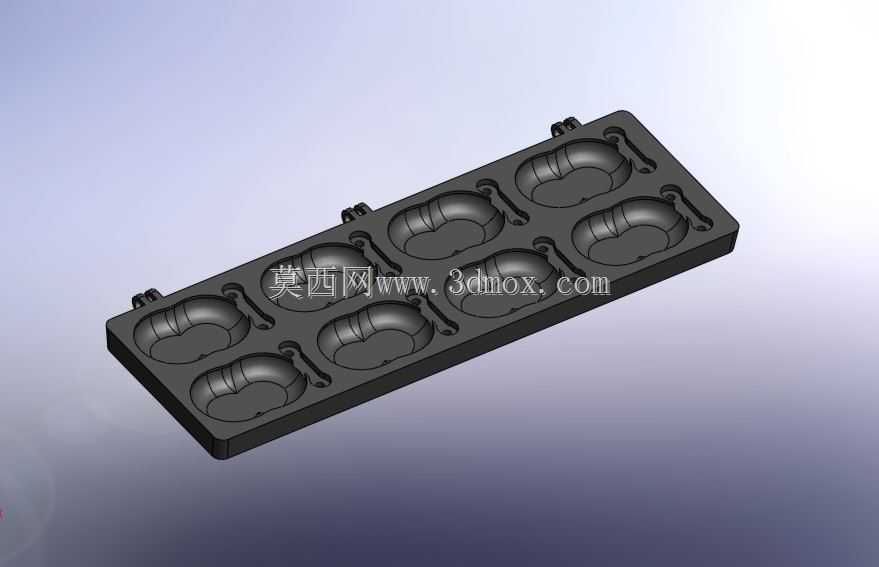

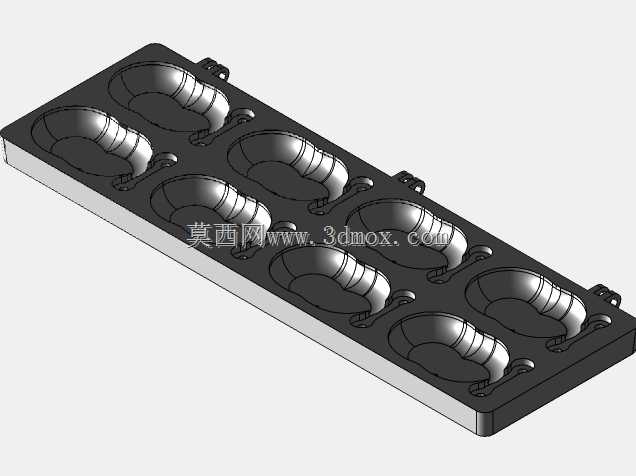

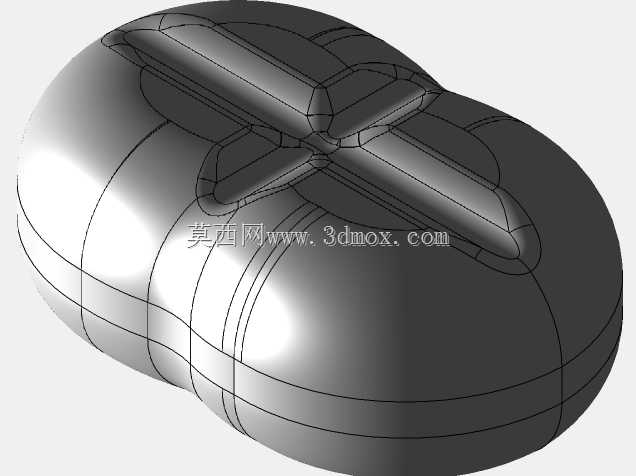

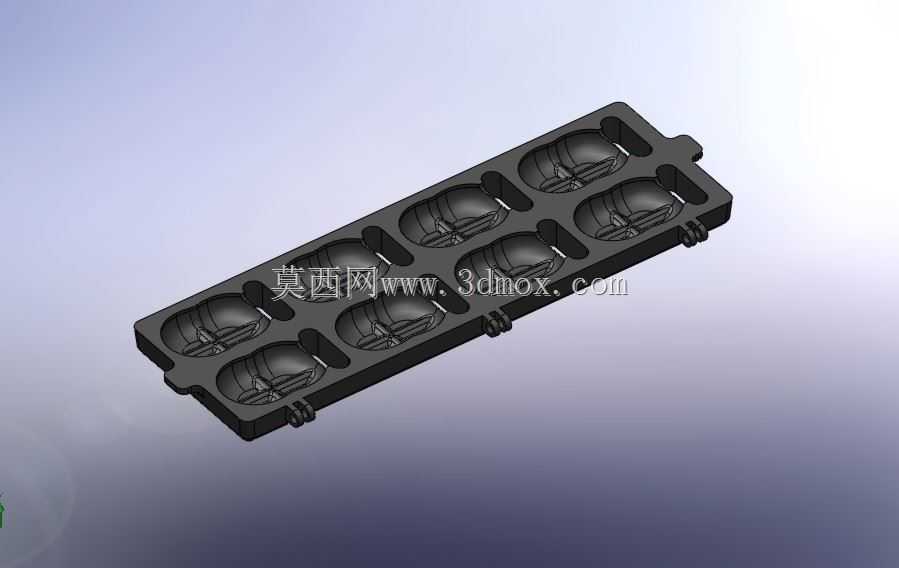

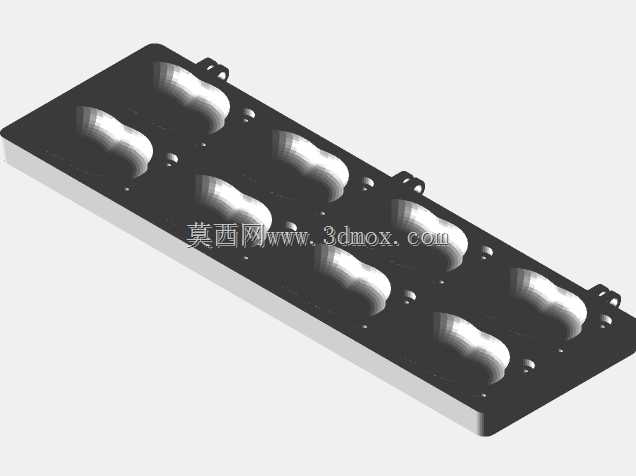

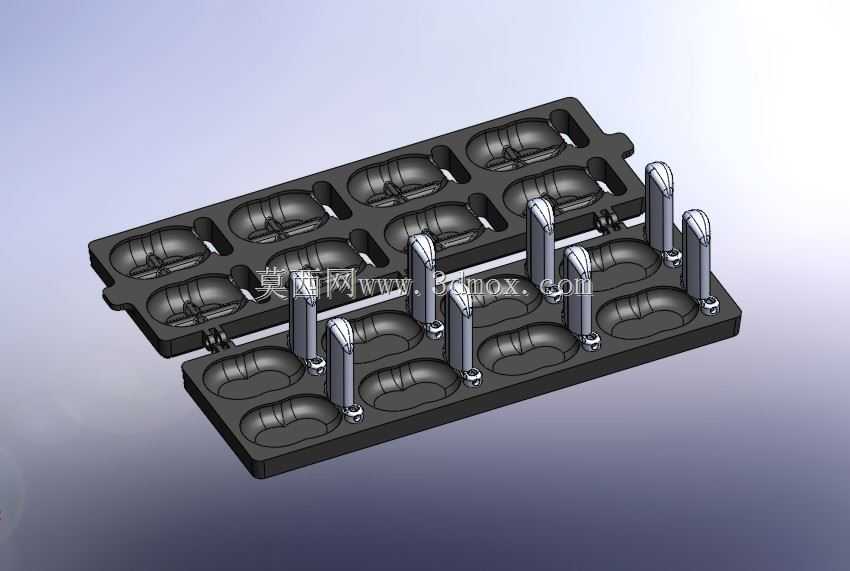

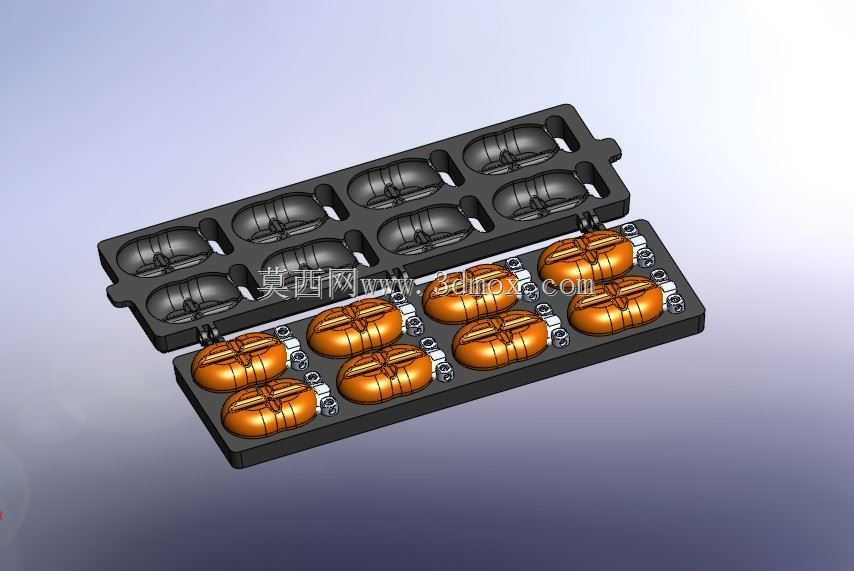

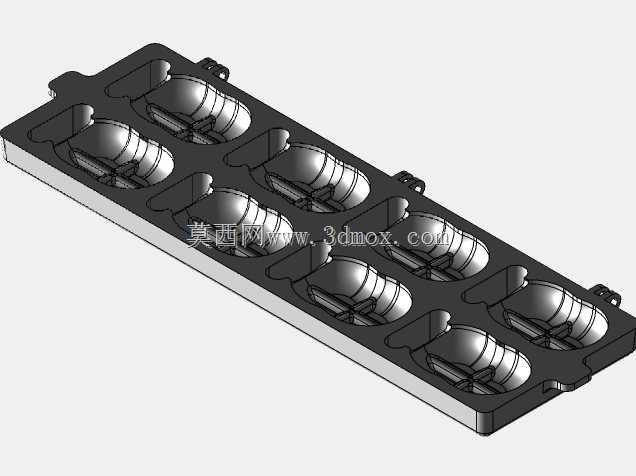

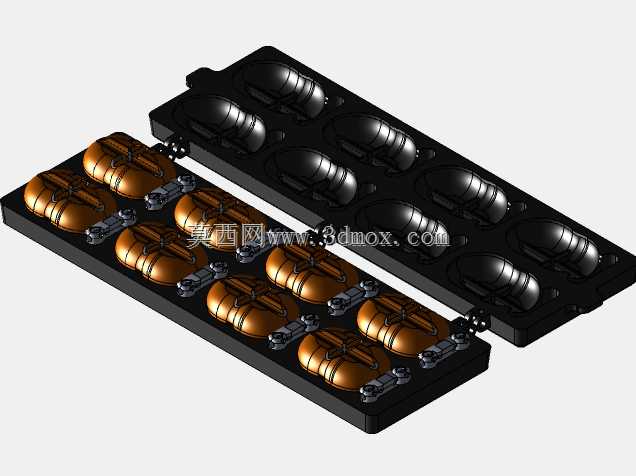

　　这款多腔铸铁烤盘主要面向规模化烘焙生产场景设计，适配连续式烘焙生产线的自动化作业需求，可完成带封装袋造型的烘焙制品批量成型作业，在烘焙食品量产环节承担定型、承托、导热烘焙的核心作用。区别于家用小容量烤盘，该结构采用上下对合的双开式模腔布局，单排模腔设置8个成型工位，上下模通过侧边铰接结构实现开合，合模后可形成完整的封闭成型腔，能够在烘焙过程中让物料在腔体内受热定型，直接产出带封装袋外观的烘焙成品，省去后续二次塑形的工序，适配自动化生产线的自动卸料、物料填充工位的对接需求。从结构设计逻辑来看，模腔的排布充分考虑了铸铁材质的导热均匀性，相邻模腔之间设置等宽度的导热筋条，既可以保证每个模腔的受热温差控制在合理区间，

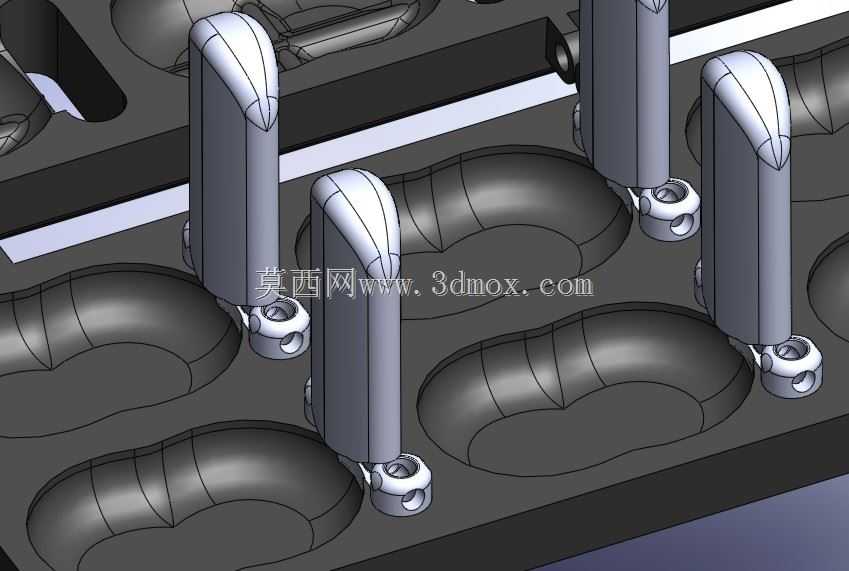

　　避免出现局部烤焦或者熟化不均的问题，同时筋条结构也提升了烤盘整体的结构刚性，减少长期高温循环使用下的形变余量。上下模的合模定位依靠侧边的凸台与凹槽配合实现，合模后配合间隙控制在食品烘焙工艺允许的范围内，既不会出现漏料的问题，也不会因为配合过紧导致开模卸料时刮伤成品表面。烤盘的外形尺寸适配常规商用层烤炉的层架安装边界，侧边设置的定位凸边可直接卡入生产线的输送导轨，不需要额外制作转接工装，安装时只需将烤盘两端的定位边搭在输送链的托架上即可完成固定，适配现有多数烘焙生产线的输送节拍。模腔的内壁做了顺滑的圆弧过渡处理，没有直角死角，一方面是减少烘焙物料的粘附，方便自动化卸料时成品顺利脱出，另一方面也降低了烤盘清洁维护的难度，

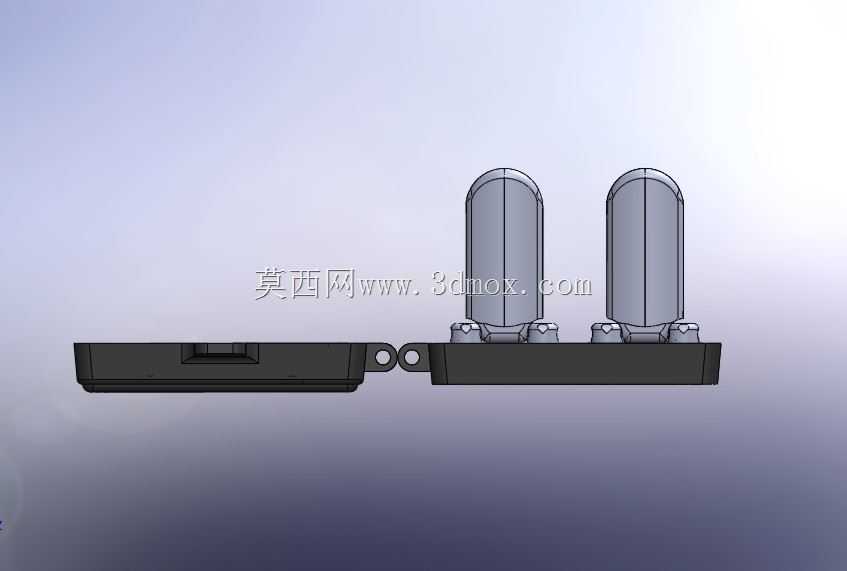

　　适配食品生产场景的卫生清洁要求。烤盘整体采用铸铁材质，相比普通冲压烤盘拥有更好的储热性能，在连续烘焙作业过程中温度波动更小，能够保证每一批次产品的熟化程度一致，同时铸铁材质的耐磨性能优异，可承受长期的开合、卸料、清洁作业的磨损，使用寿命远高于普通薄金属烤盘。上下模的开合角度经过优化，开模后上模的停留位置不会干涉下方自动卸料机构的动作，也不会影响上方填充工位的物料注入，可直接对接全自动烘焙线的填充、烘焙、卸料全流程工序，不需要人工介入操作，能够有效提升规模化烘焙生产的作业效率。
