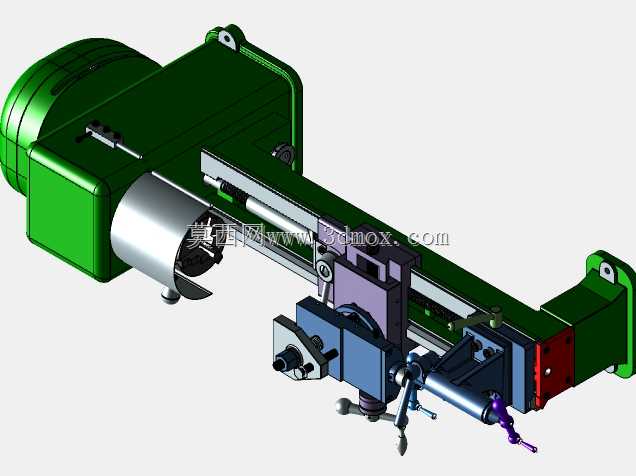

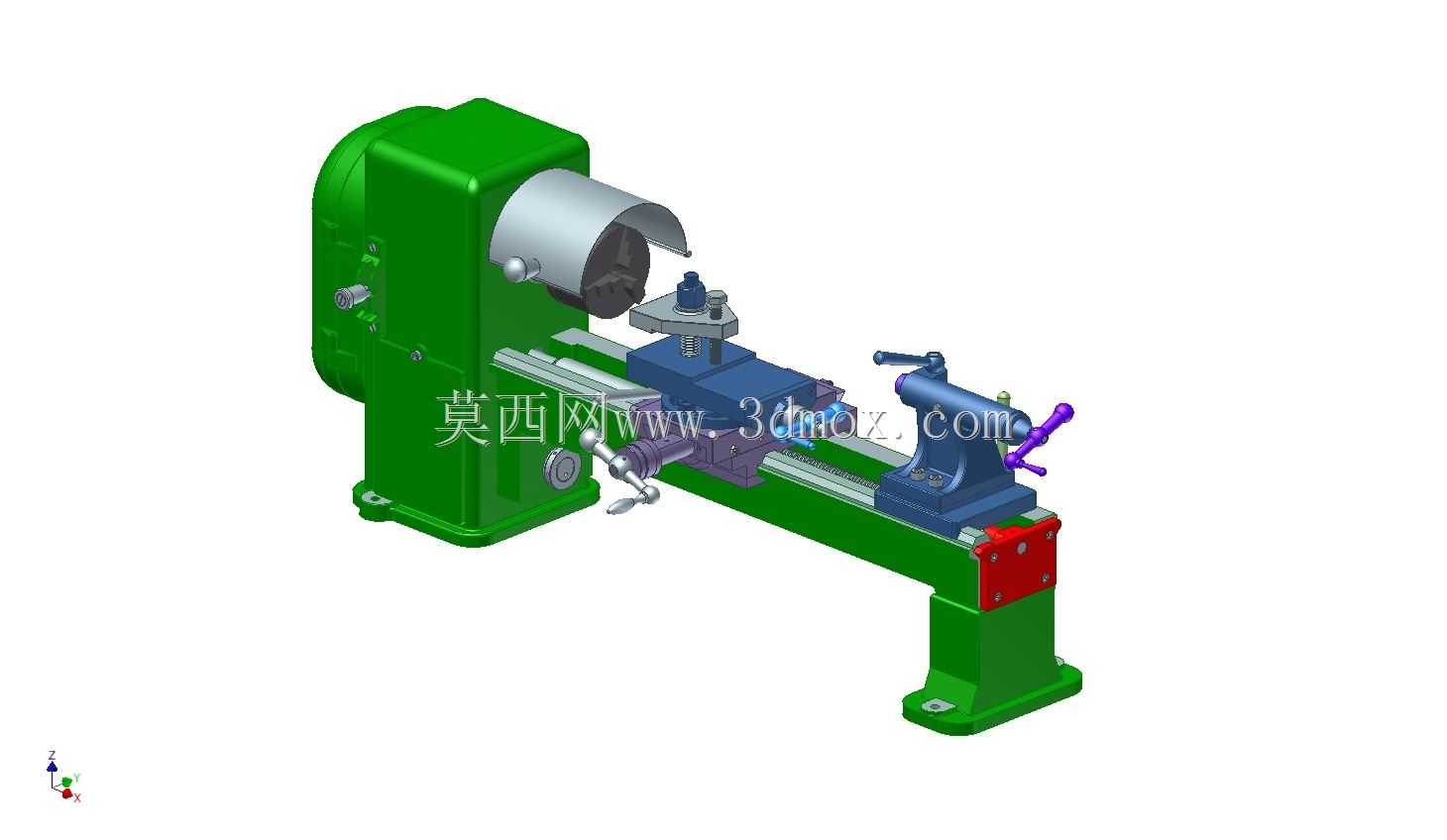

老式台式普通卧式车床结构三维建模

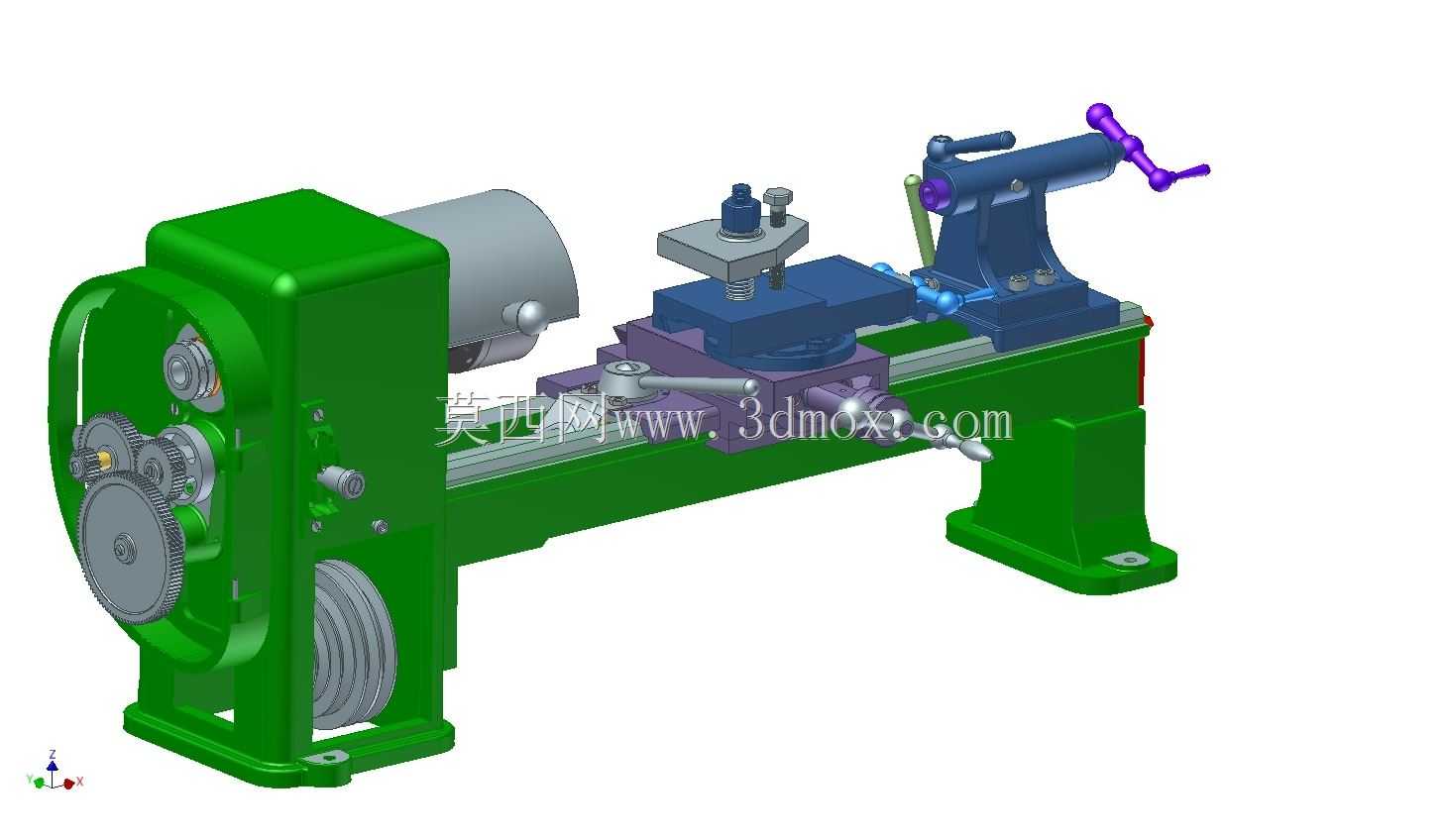

　　这款卧式车床的三维结构完整还原了传统普通车床的核心组成，从床身、主轴箱、进给机构、刀架到尾座的装配关系完全贴合实际设备的安装逻辑，可用于机械结构教学、老旧设备测绘参考、小型加工设备选型校核等场景。床身作为整台设备的承载基础，采用整体式箱型结构设计，导轨面与床身主体一体铸造成型，安装时需保证导轨直线度误差控制在合理区间，床身底部的支撑脚预留了地脚螺栓安装孔，可直接固定在混凝土地基上，安装边界需预留前后左右不小于半米的操作与维护空间，避免与周边其他设备产生干涉。主轴箱布置在床身左端，内部集成了多级齿轮传动结构，通过外部带轮连接动力输入，可实现不同转速的输出，建模时完整还原了箱体内齿轮的啮合位置、轴系的支撑结构以及变速操纵机构的装配关系，

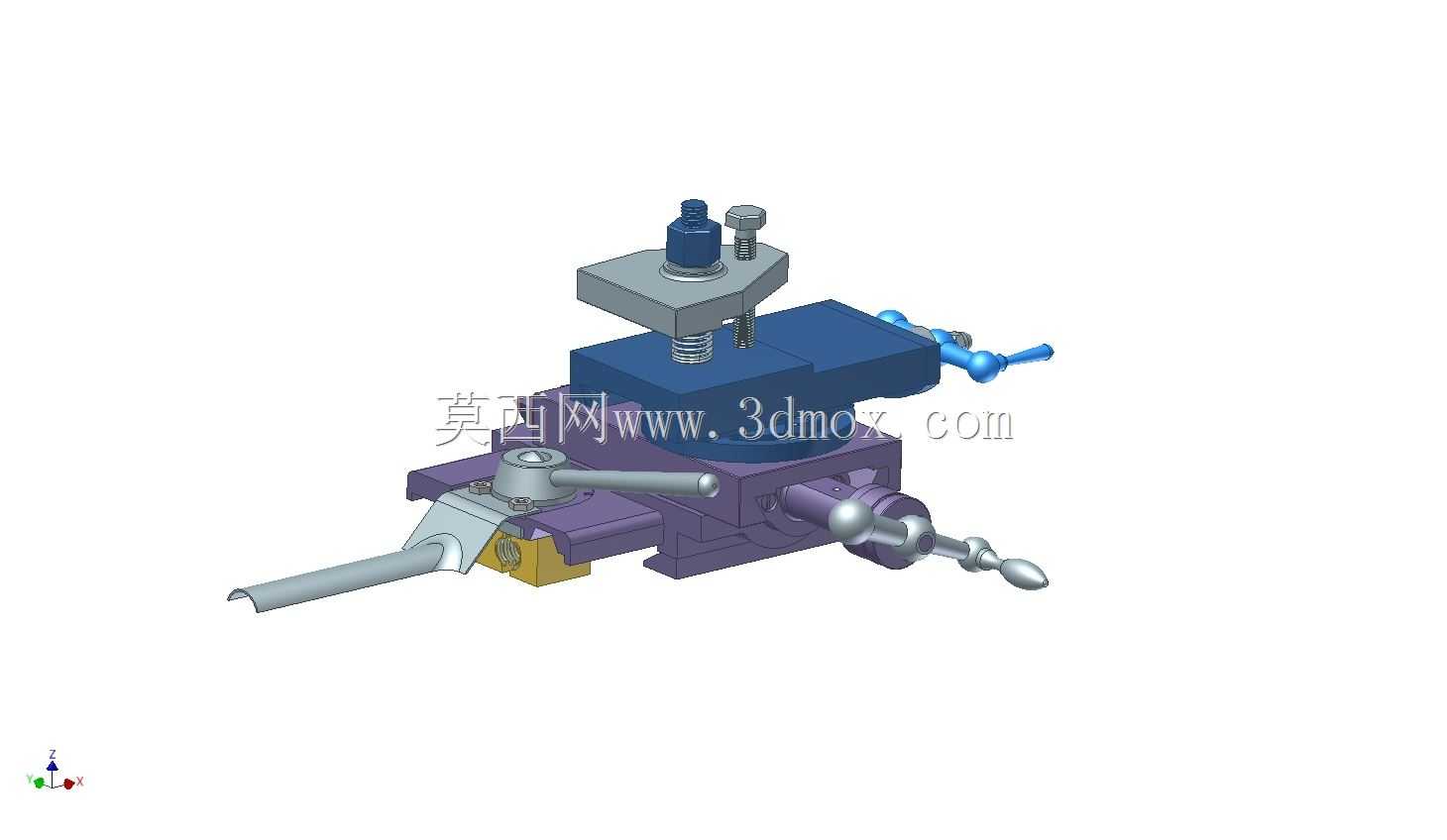

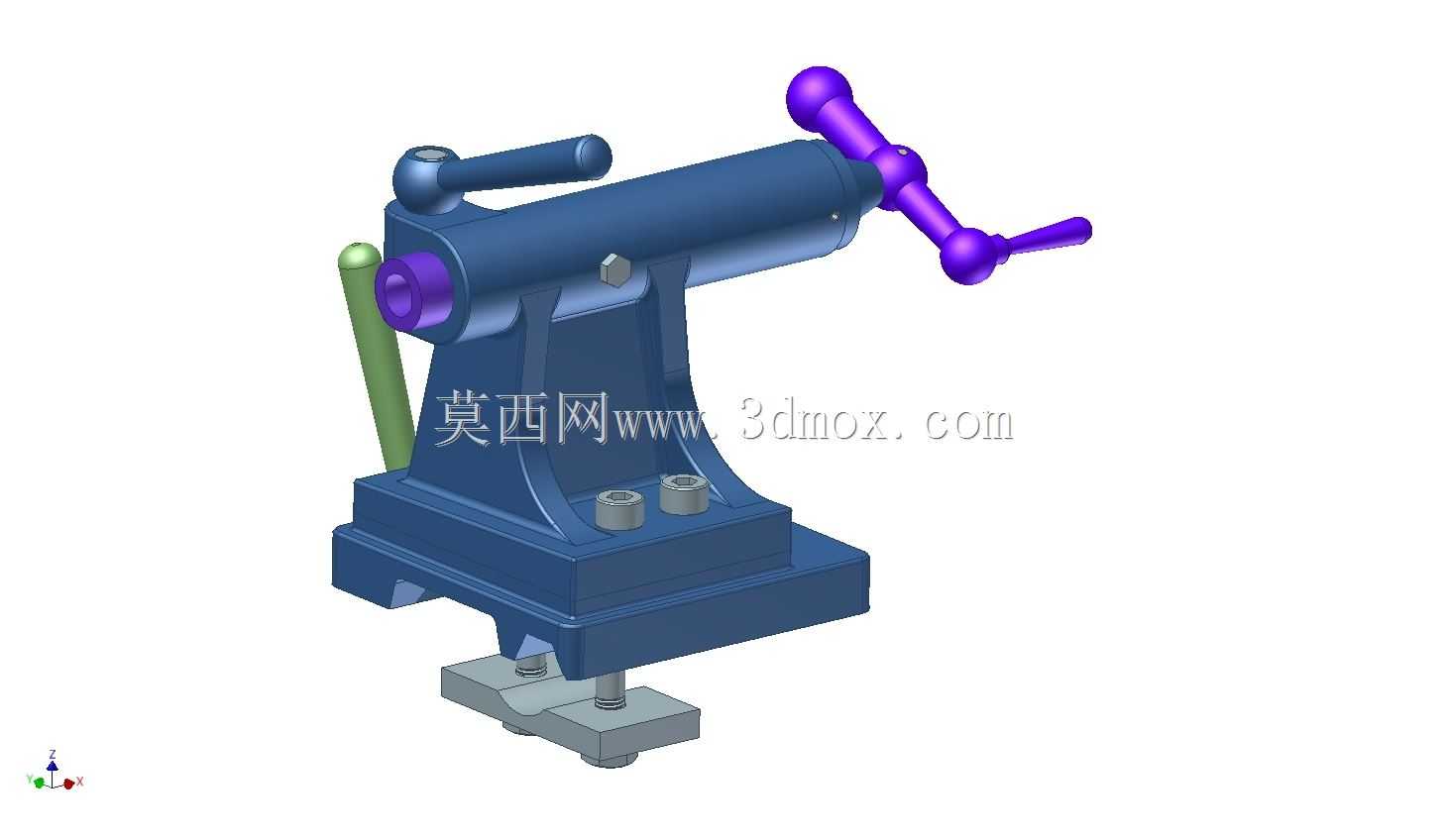

　　能直观呈现主轴转速切换的动力传递路径，实际使用中主轴箱承担装夹工件、输出旋转切削动力的核心功能，前端的卡盘连接结构可适配三爪自定心卡盘、四爪单动卡盘等不同装夹附件，满足不同形状工件的装夹需求。进给溜板箱布置在床身导轨上方，可沿导轨做纵向进给运动，上方的中拖板、小拖板可实现横向与斜向的进给调整，刀架安装在小拖板上方，可同时装夹多把车刀，通过转动刀架实现不同工序的刀具切换，建模时还原了各拖板的丝杠传动结构、锁紧机构以及刻度调节装置，能清晰展示进给运动的传动逻辑，实际加工中可通过各拖板的配合运动完成外圆、内孔、端面、螺纹、锥面等不同特征的切削加工。尾座布置在床身右端的导轨上，可沿导轨纵向调整位置并锁紧，内部的套筒可通过手轮实现伸缩，

　　既可以安装顶尖支撑长轴类工件的端部，也可换装钻头、铰刀等孔加工刀具完成孔加工工序，建模时还原了尾座的锁紧机构、套筒伸缩的丝杠结构以及位置调整的固定结构，能直观呈现尾座的功能实现方式。整台设备的结构设计完全遵循传统普通车床的布局逻辑，各部件的装配间隙、连接方式都贴合实际加工设备的工程要求，没有多余的装饰性结构，所有外露的操纵手柄、手轮都布置在操作人员易触及的位置，符合人机操作的实际需求，可帮助结构设计从业者快速理解普通卧式车床的整体构成与各部件的功能关联，也可作为小型加工车间设备布局规划的参考模型，校核设备安装空间与操作空间的合理性。
