松木材质小型台式木工车床结构设计

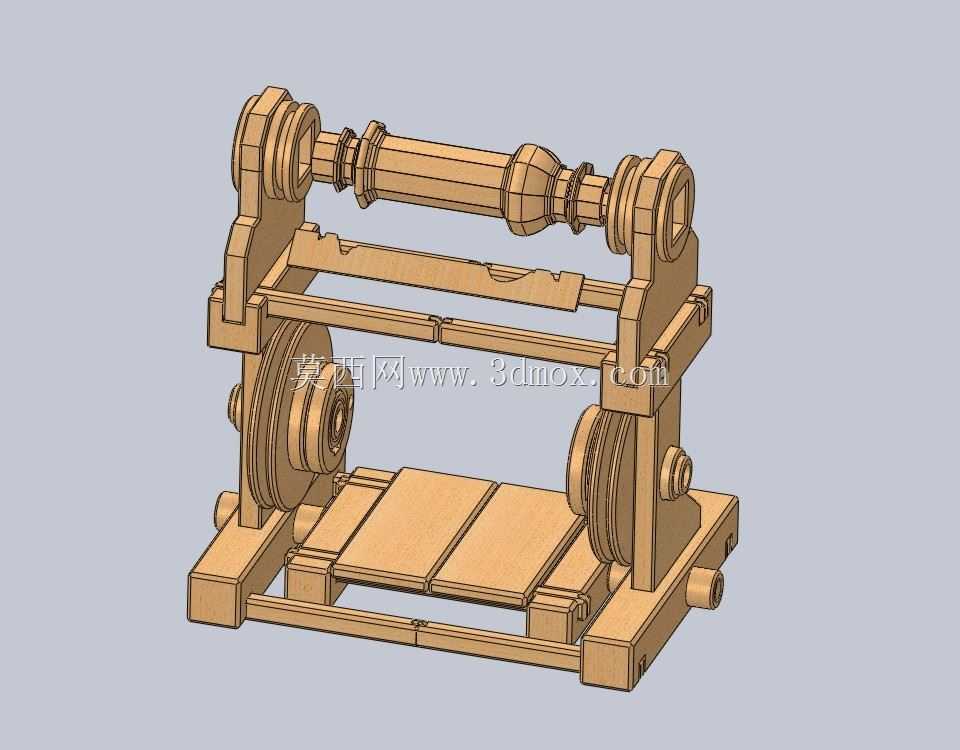

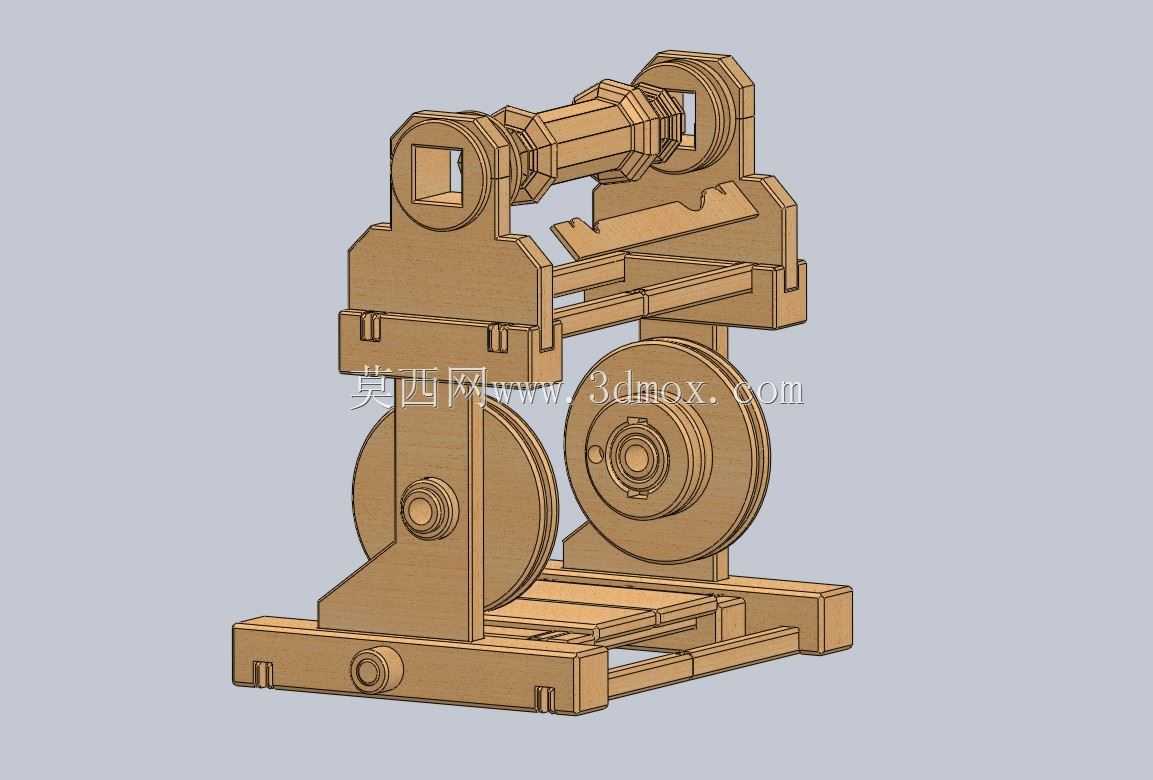

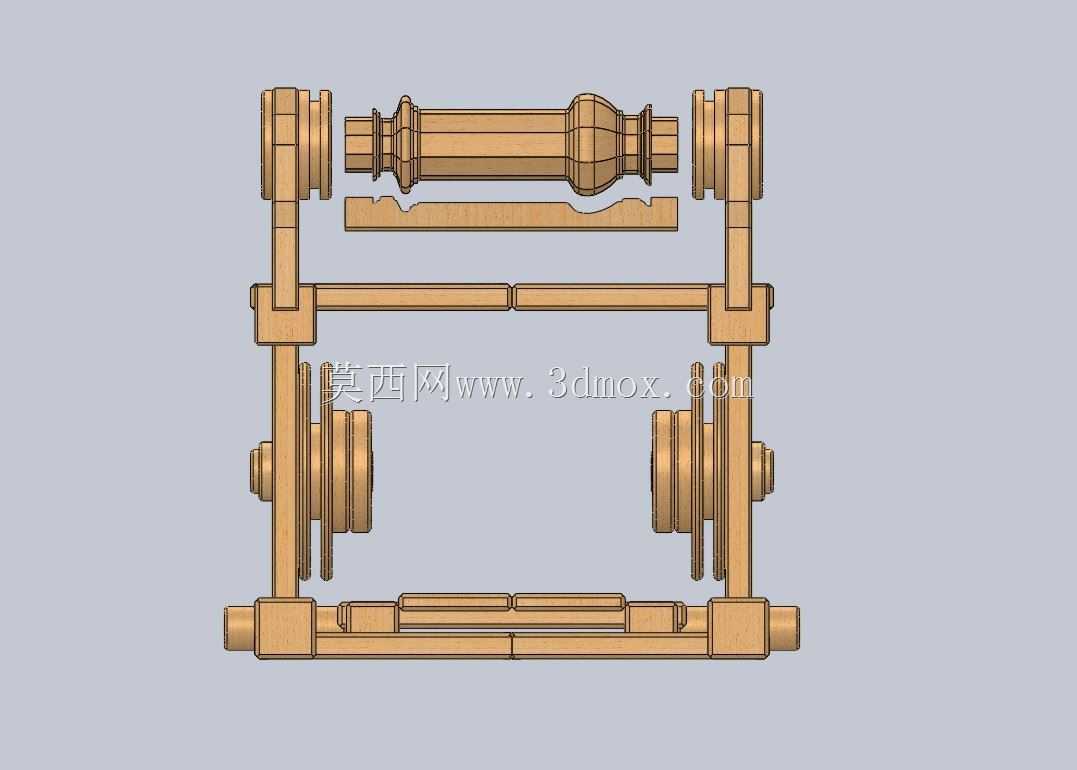

　　这款松木材质的小型台式木工车床，主要面向手工木作、教学实训、创客工坊这类对设备占地要求小、加工载荷偏低的应用场景，可完成软质木料的外圆车削、端面修整、简易成型面加工等基础木旋工序，适合加工直径不大的棒状、盘类木质工件，比如小型木柄、杯形工件、工艺木件等。从结构布局来看，整体采用框架式松木构件拼接成型，没有采用金属车床常见的铸造床身结构，所有支撑、传动、装夹部位的构件都通过松木板材的榫接、栓接组合，底部为一体式矩形支撑底座，底座上预留了安装固定的孔位，可直接通过螺栓固定在木质工作台或者金属台架上，安装边界要求不高，仅需预留左右操作空间与后方传动避让空间即可，整体占地尺寸适配常规桌面工位，不需要单独做设备基础。

　　床头箱部位设置了方形主轴通孔，可穿入长条棒料进行长件加工，主轴的支撑座直接集成在床头的木质框架上，通过两侧的立式支撑板承载主轴的径向与轴向载荷，针对松木材质硬度偏低的问题，支撑部位做了加厚板材设计，避免长期受力出现形变。床身部分采用双平行木质横梁作为导轨支撑，刀架滑座可沿横梁前后调整位置，适配不同直径工件的加工需求，刀架部位设置了可调节的托板，可手动进给车刀完成切削，没有设置复杂的自动进给机构，完全适配手动木旋的操作习惯。尾座部分与床头箱同轴布置，尾座顶尖可沿轴向伸缩调整，用来顶持较长工件的自由端，减少加工过程中的工件抖动，尾座的锁紧机构直接集成在床身横梁上，调整到位后可通过木质压块锁紧固定，操作逻辑简单。下方的双轮结构为传动轮系，

　　通过皮带传动将动力传递到主轴部位，大直径的从动轮可以降低主轴转速，适配木材车削需要的低转速大扭矩切削需求，轮系的支撑臂同样采用松木板材切割成型，支撑部位做了三角加强筋结构，抵消传动过程中的皮带拉力，避免支撑臂出现侧弯变形。设计过程中优先考虑了松木材料的加工便利性，所有构件都可通过激光切割或者手工锯切成型，不需要复杂的金属加工工序，组装过程仅需常用的木工工具即可完成，非常适合教学场景下的设备组装实训，让使用者直观理解车床的传动逻辑、装夹原理、各部件的功能配合。从结构强度校核角度来看，松木的顺纹抗压强度完全可以满足软质木材车削的切削力要求，所有受力节点都做了应力分散设计，比如主轴安装位、轮系支撑位、尾座锁紧位都没有出现单点受力的结构，

　　通过增大接触面积降低单位面积的压强，避免木质构件出现压溃变形。设备的操作高度适配坐姿操作需求，所有调整手柄、锁紧部件都布置在操作人员伸手可及的范围内，不需要额外的辅助站位，刀架的调整行程覆盖了常规小型木件的加工直径范围，主轴通孔尺寸可满足常规小直径棒料的穿入需求，不需要额外截断长料即可完成加工。和常规金属车床不同，这款全松木结构的车床没有复杂的润滑、冷却管路，日常维护仅需检查各连接部位的紧固情况，定期调整皮带张紧度即可，使用成本极低，同时木质构件的减震性能优于金属构件，车削过程中的震动可以被木质框架自然吸收，加工软木时的工件表面质量更稳定，不容易出现震刀纹路。
