大容量双层长形蒸煮炊具结构设计

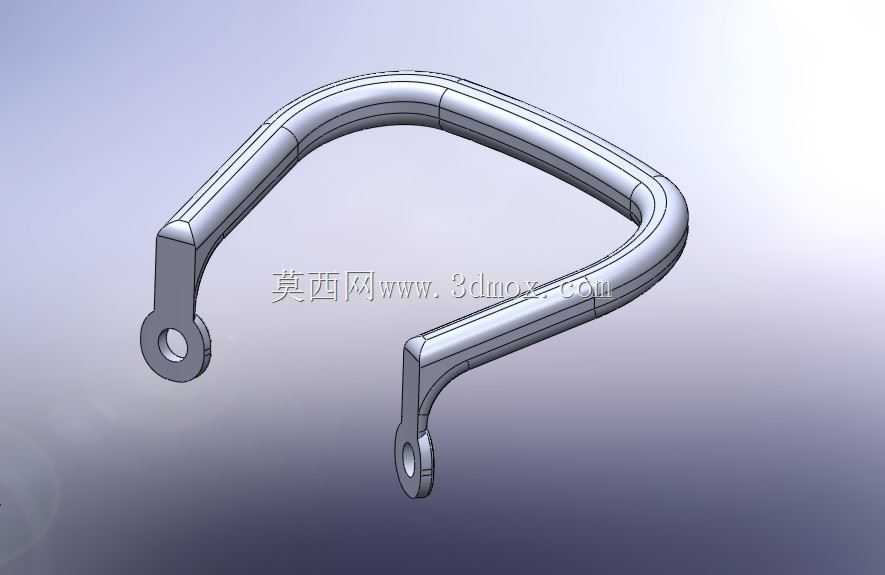

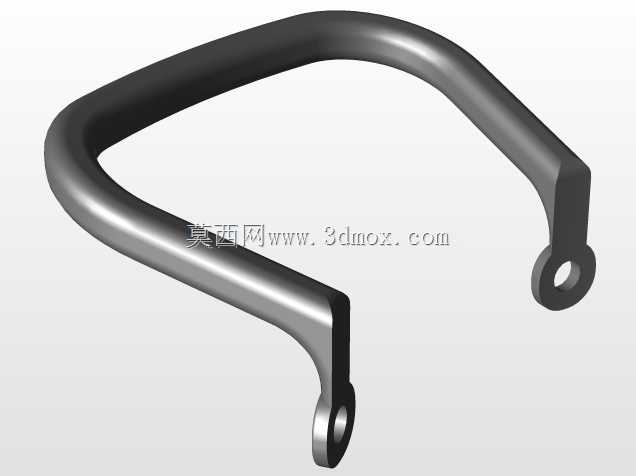

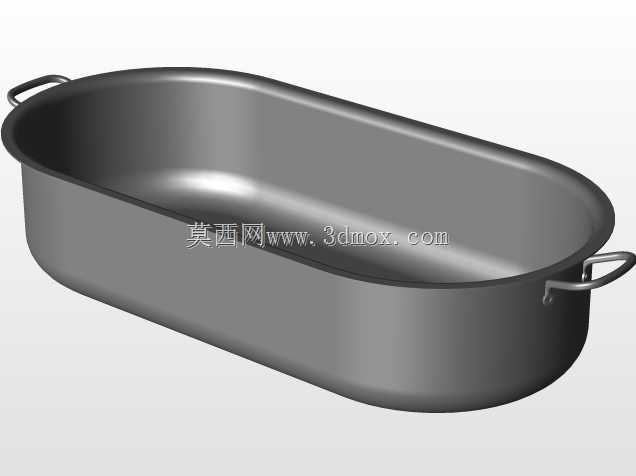

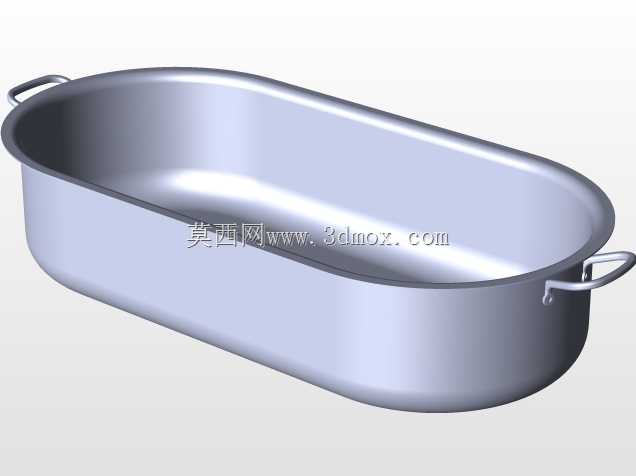

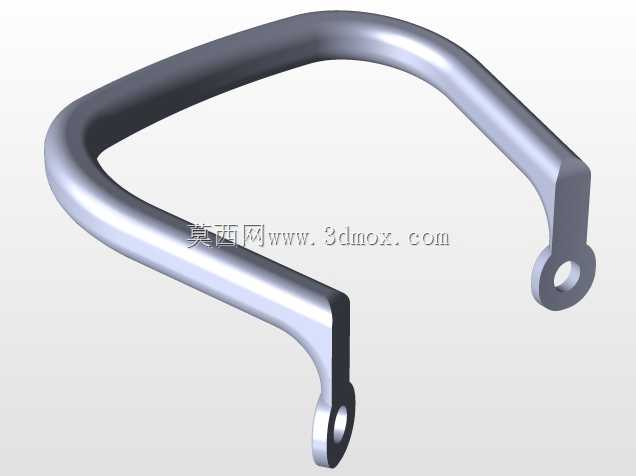

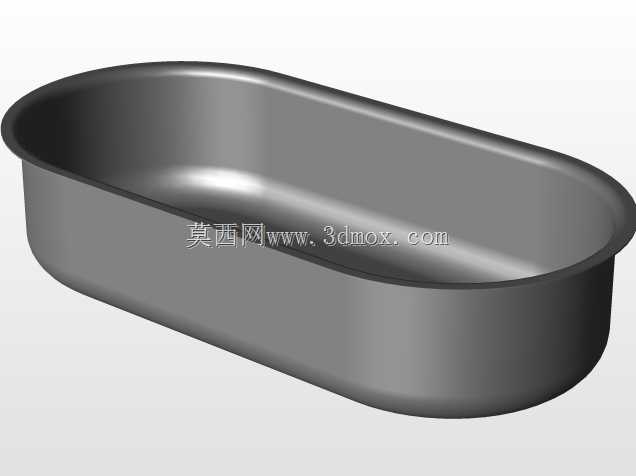

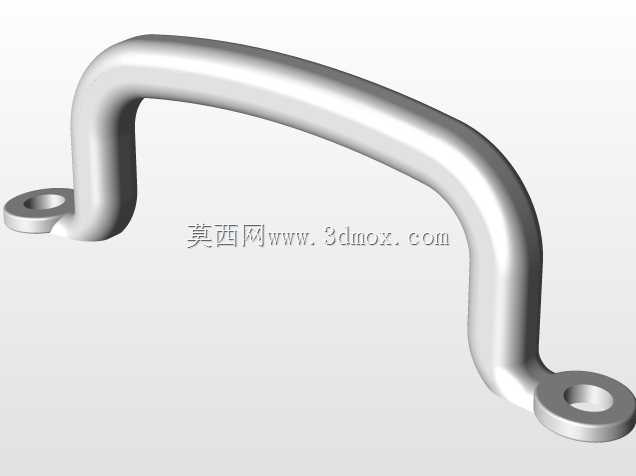

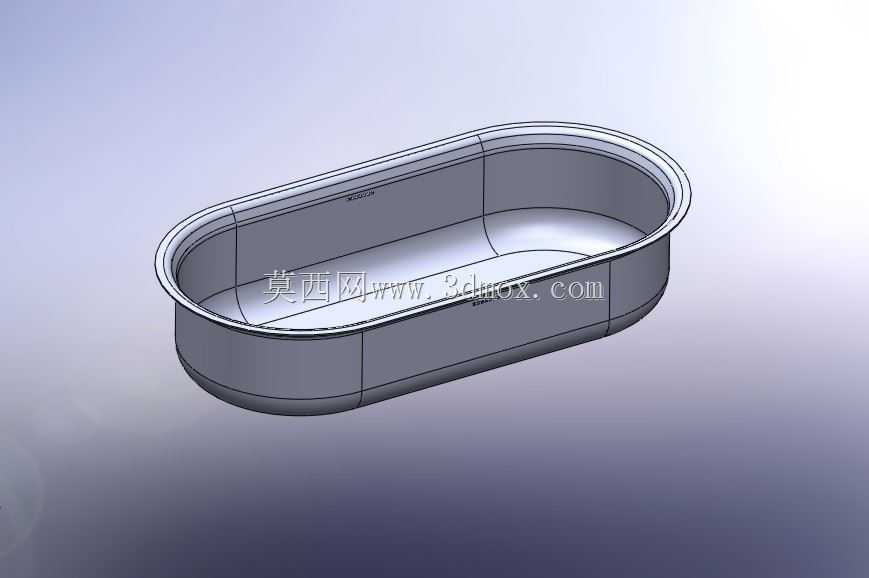

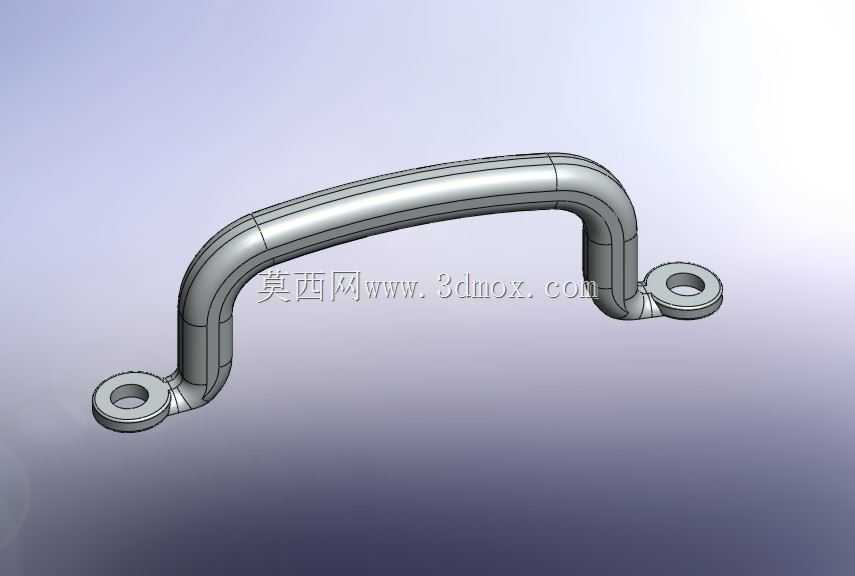

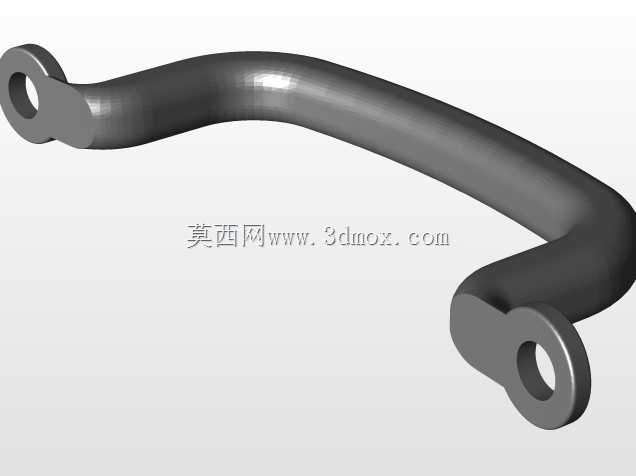

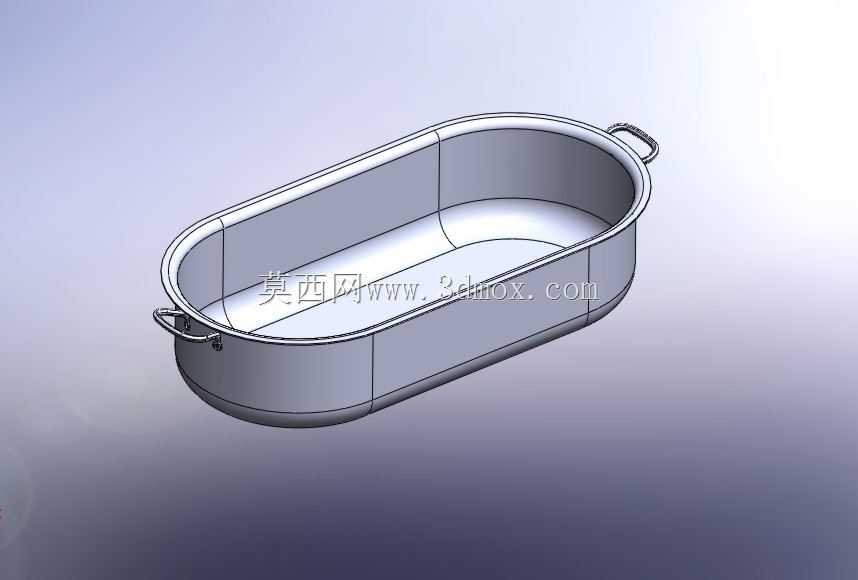

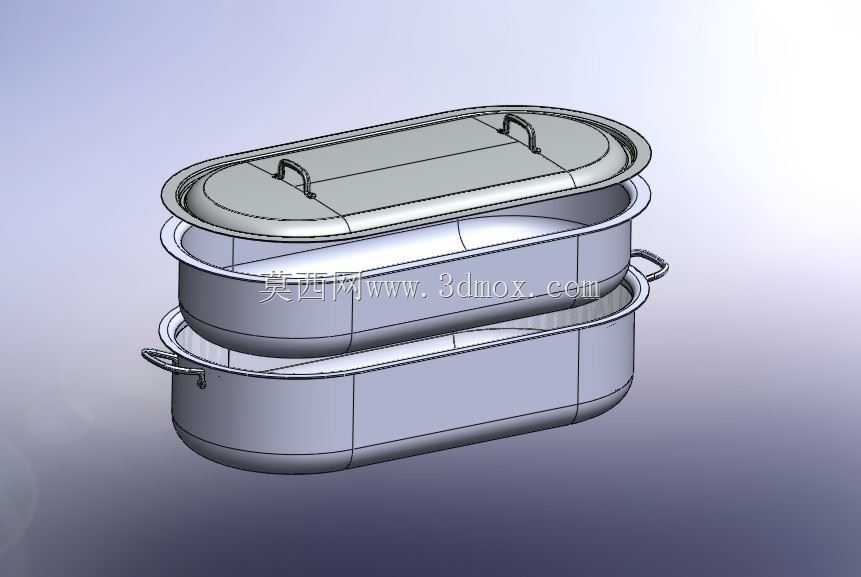

　　这款双层长形蒸煮炊具主要面向食品加工生产线的连续蒸煮工序设计，适配粗粒面粉、谷物、蛋奶类食材的批量熟化作业，可嵌入自动化食品生产链路完成定点加热、恒温焖煮、物料转运全流程作业，无需额外定制转接工装即可对接现有链板式输送线。从结构设计逻辑来看，整体采用圆角长椭形腔体，规避了传统圆锅在连续生产线中空间利用率低、排布间隙大的问题，单腔有效容积达到28升，双层堆叠结构可同时完成两种不同食材的蒸煮作业，或是实现上层焖蒸、下层水煮的分温区烹饪，两层锅体均设置对称侧置把手，既适配人工取放的操作受力角度，也可匹配生产线自动夹爪的抓取定位基准，把手与锅体采用铆接固定结构，耐受长期高温蒸煮环境下的应力疲劳，不会出现焊缝开裂脱落的问题。

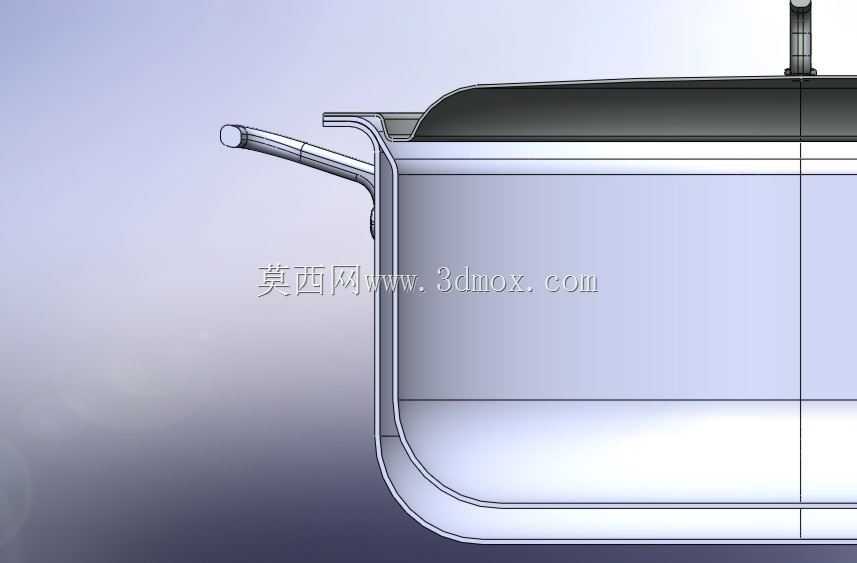

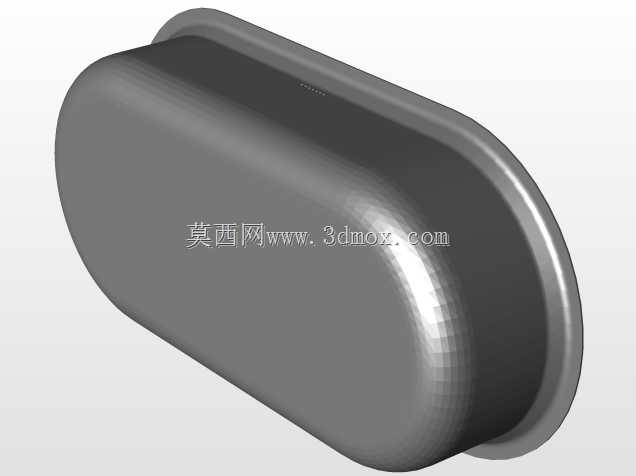

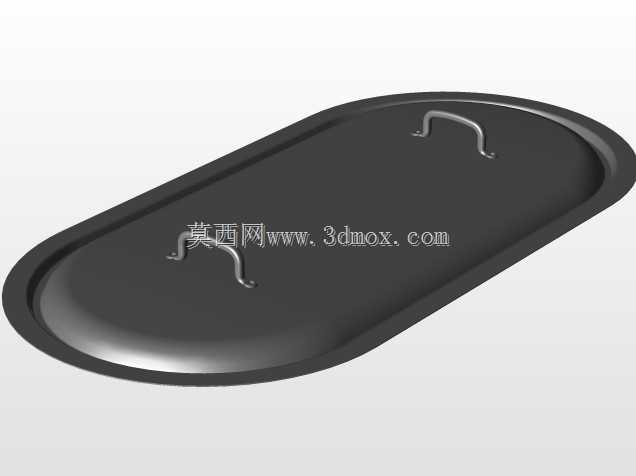

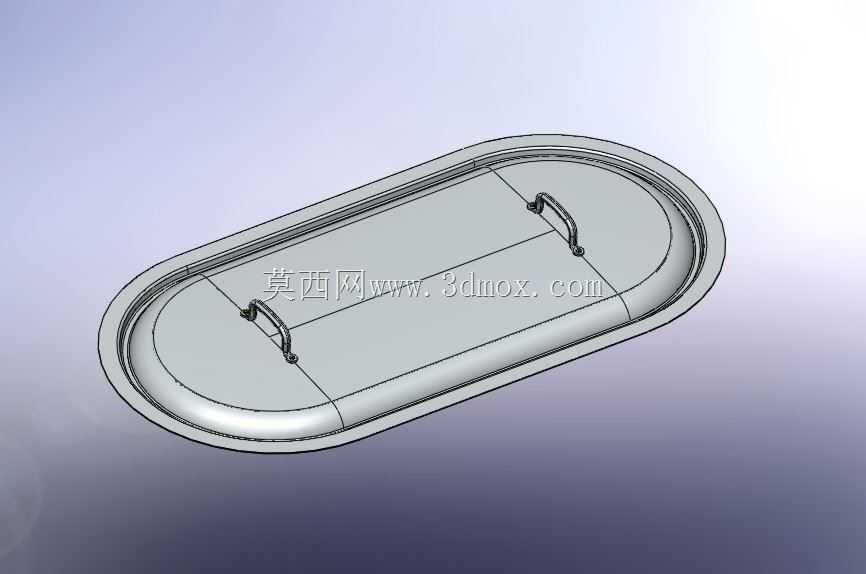

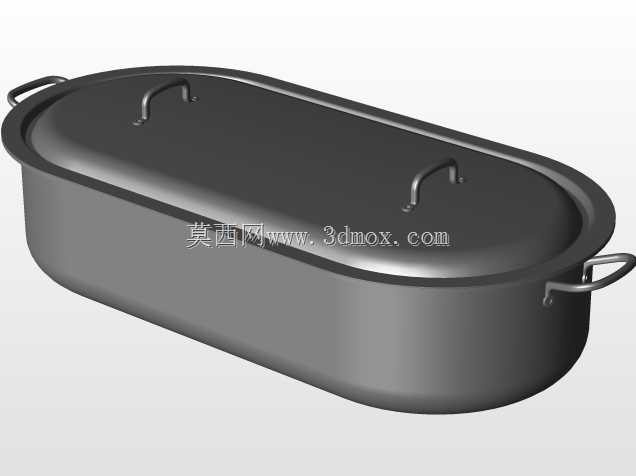

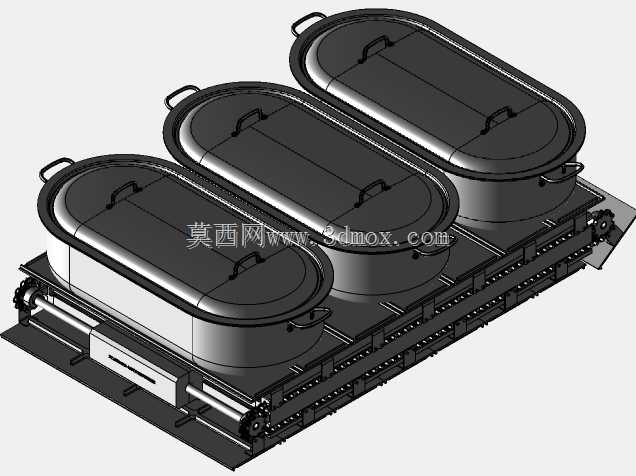

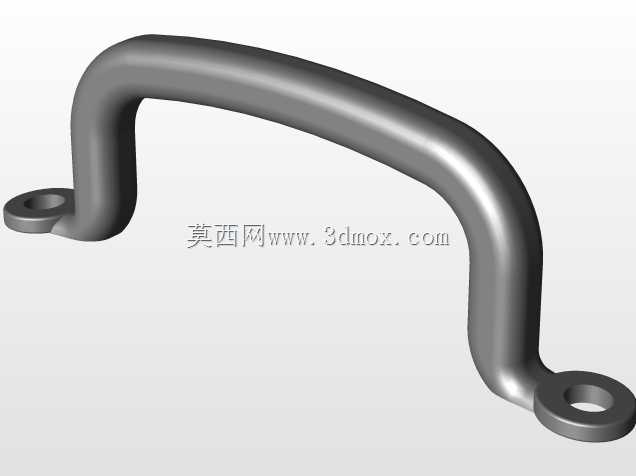

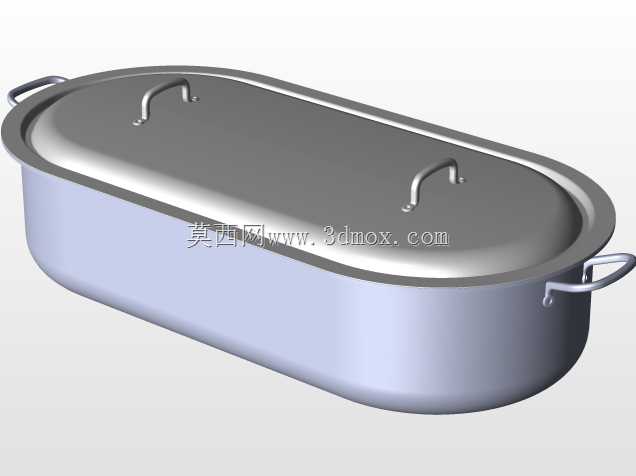

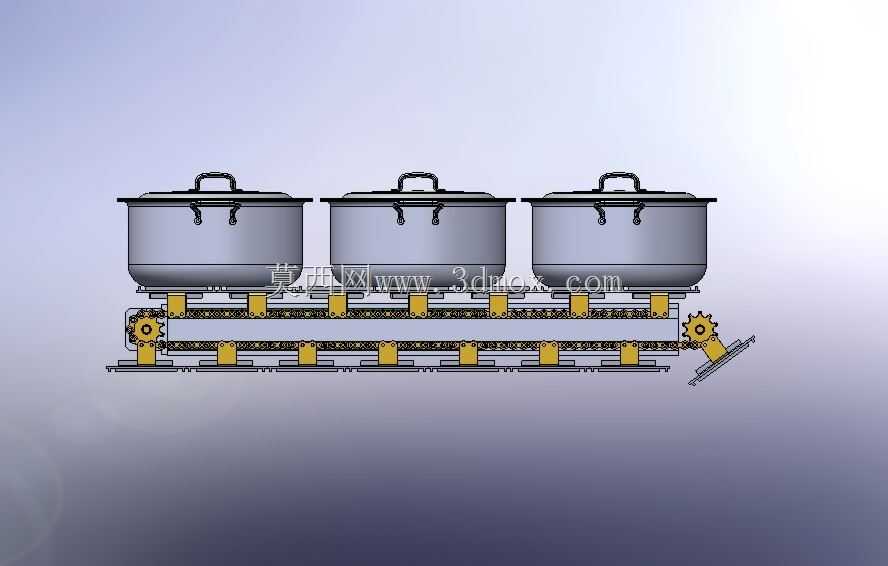

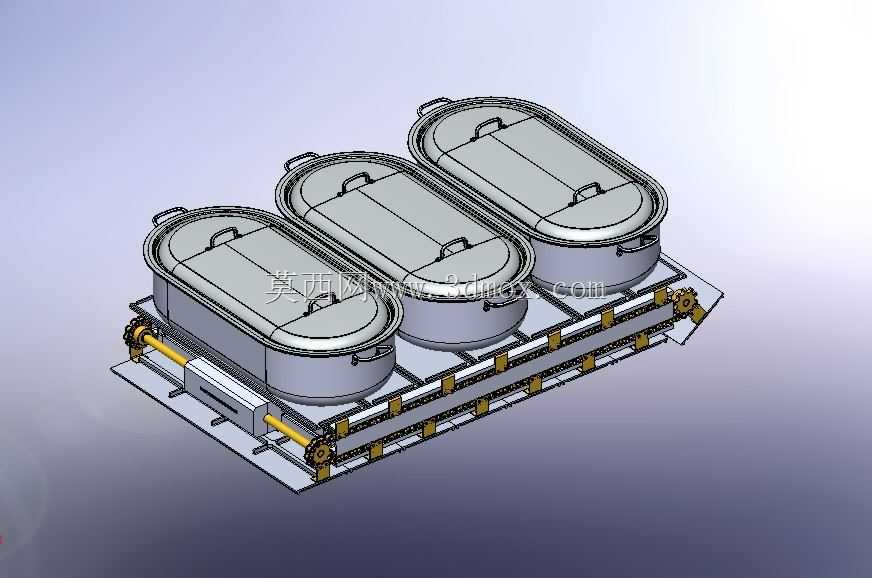

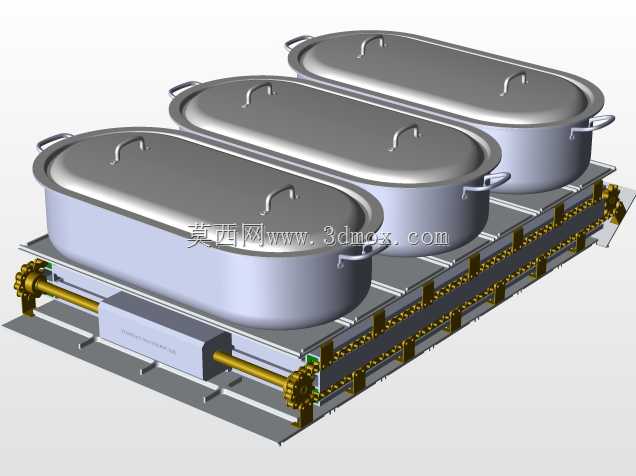

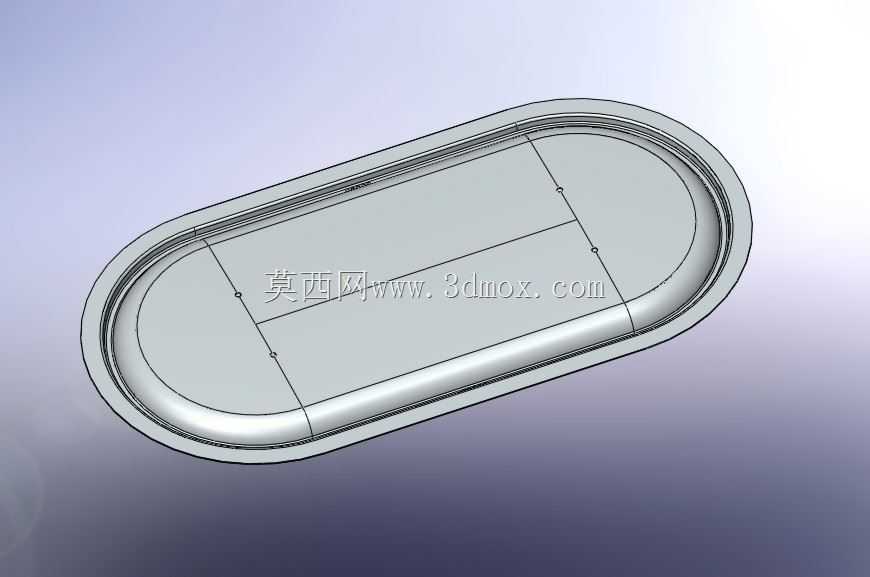

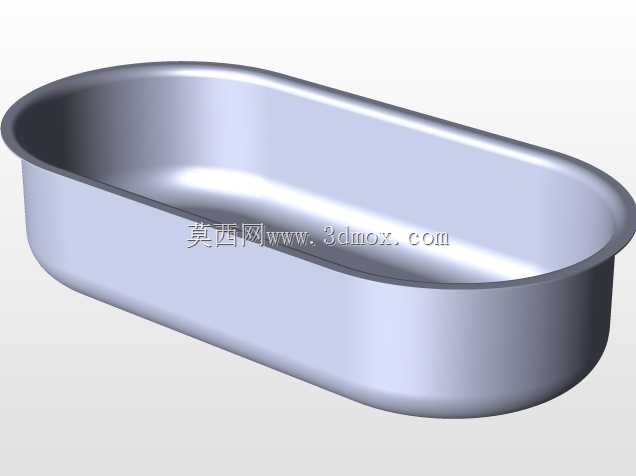

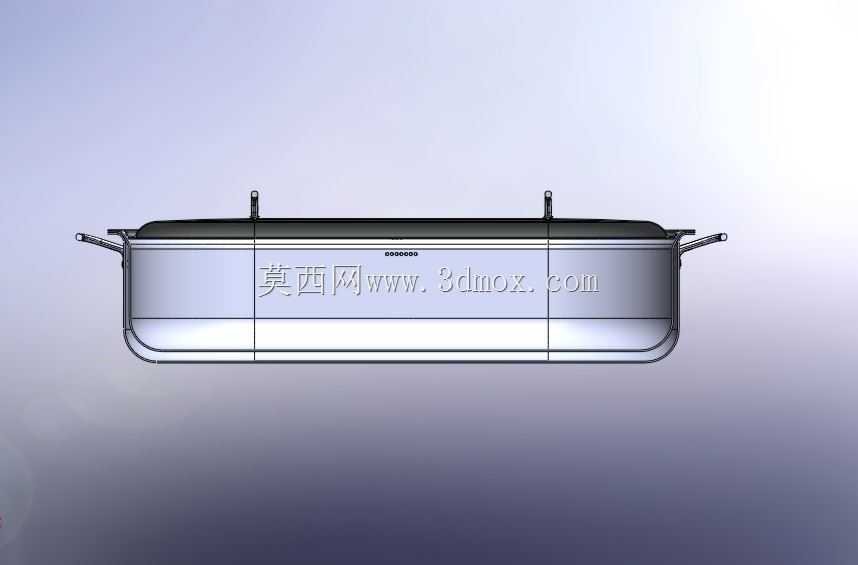

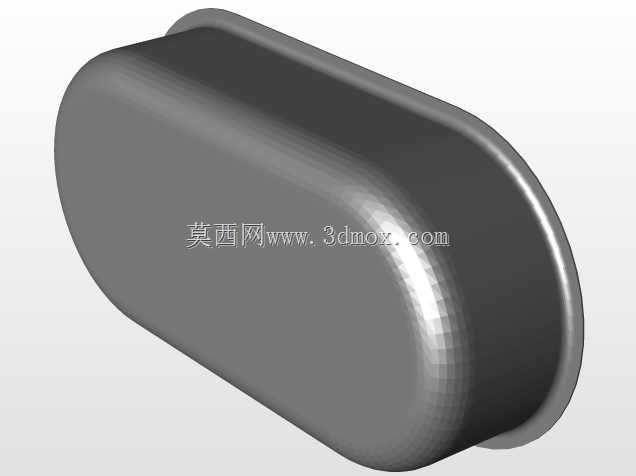

　　锅盖采用与锅口完全贴合的翻边结构，边缘设置整圈密封压合面，蒸煮过程中可减少蒸汽溢散，提升热效率，锅盖顶部设置两个对称提手，方便人工开启或是自动化设备的吸盘取放作业。锅体底部采用加厚平底设计，可直接放置于平面加热台、水浴槽或是电磁加热面板上，无需额外适配炉架，平底的平面度控制在0.2mm以内，保证与加热面的充分接触，避免局部过热糊底。在实际生产场景中，该炊具可随输送链依次经过上料区、加热区、焖煮区、出料区，完成食材的连续熟化，长椭形的内腔设计可适配长条状食材的平铺摆放，避免食材堆叠造成的熟化不均，锅体内壁做圆弧过渡处理，无清洁死角，符合食品加工设备的卫生要求，日常清洗维护无需额外工具即可完成边角残渣的清理。

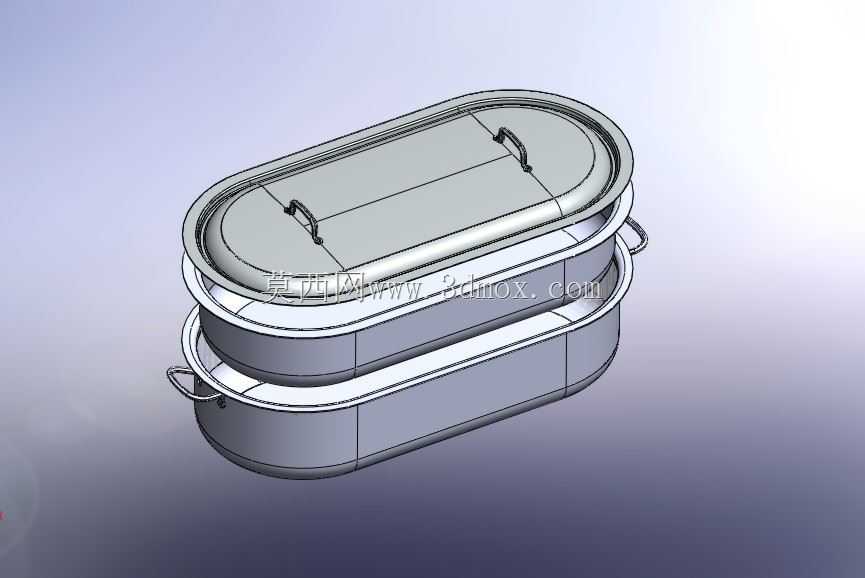

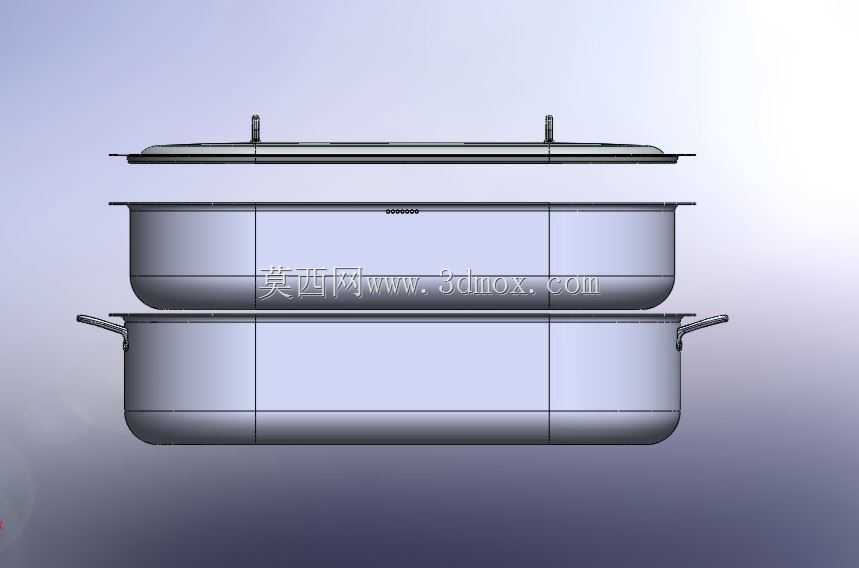

　　设计过程中重点考量了高温高湿环境下的结构稳定性，锅壁采用均匀壁厚设计，在长期100摄氏度蒸煮环境下不会出现形变，双层堆叠时上下锅体的定位止口可保证叠放精度，输送过程中不会出现滑移错位，侧把手的突出高度控制在合理范围，不会在输送过程中与线体护栏发生干涉，整体外形尺寸适配现有食品生产线的标准工位间距，无需对现有产线进行改造即可直接投入使用，既可以满足自动化生产线的连续作业需求，也可单独取出作为人工操作工位的大容量蒸煮容器使用，兼顾了自动化生产与小批量人工操作的双重适配性。
