商用烘焙铸铁双模可换烤盘结构

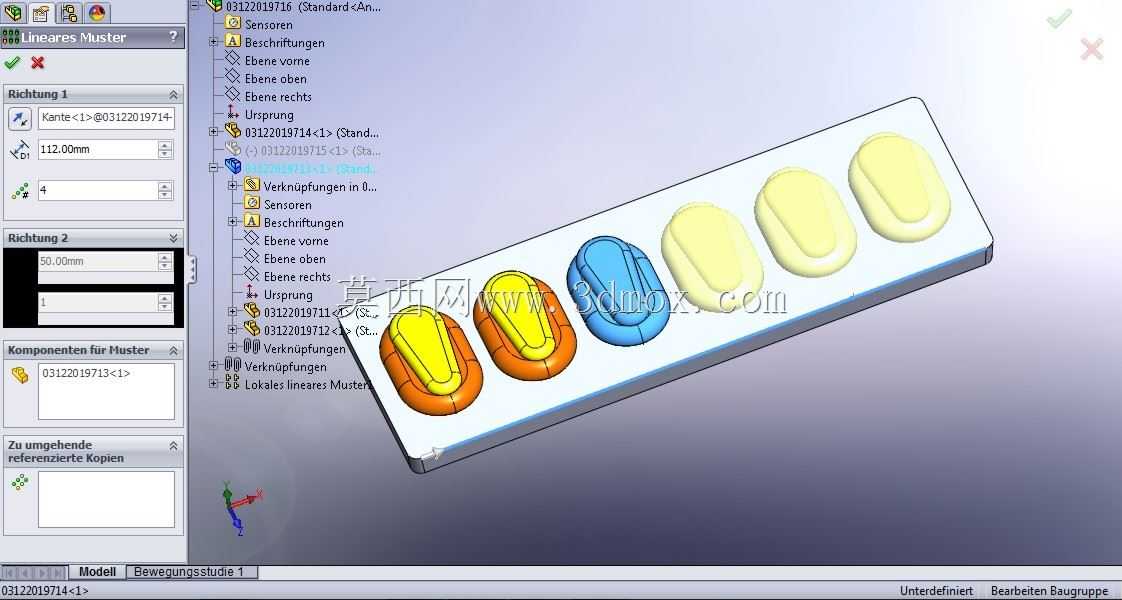

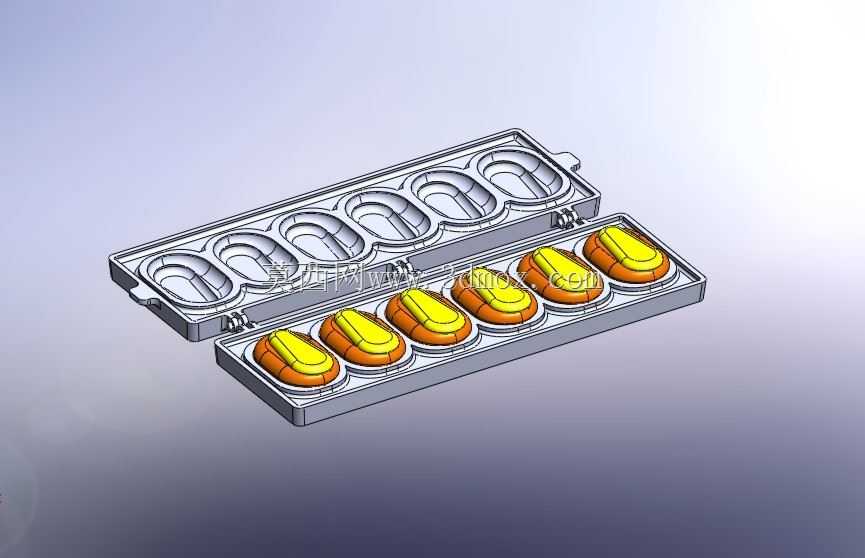

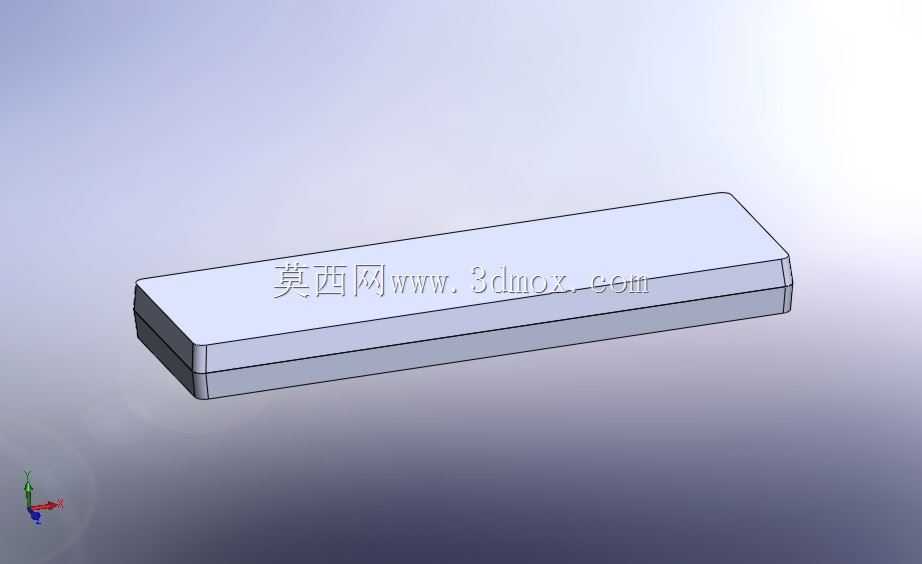

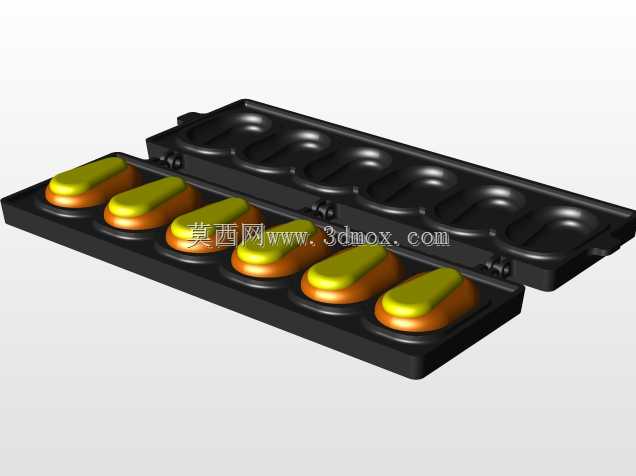

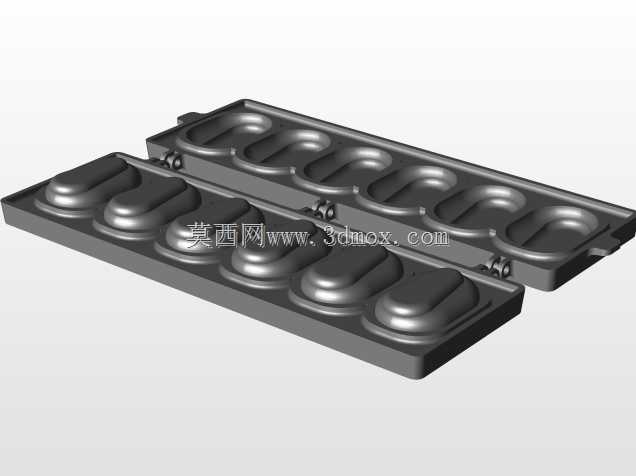

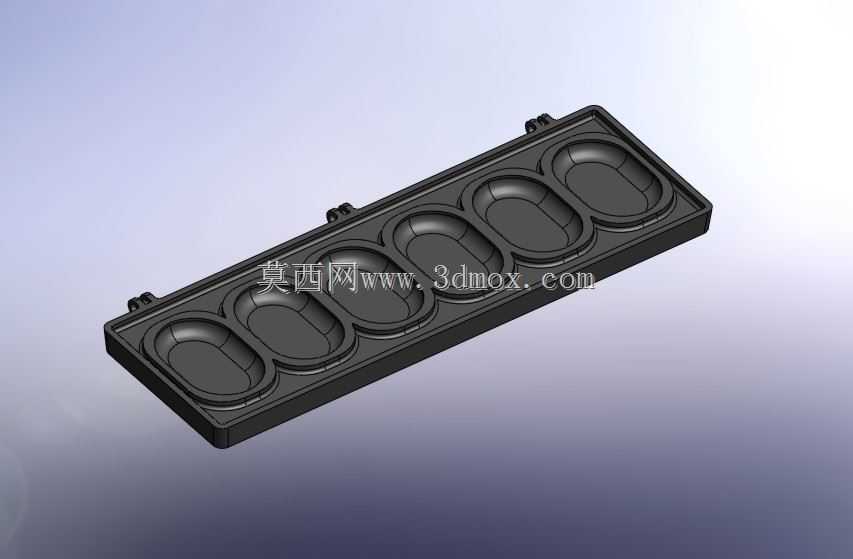

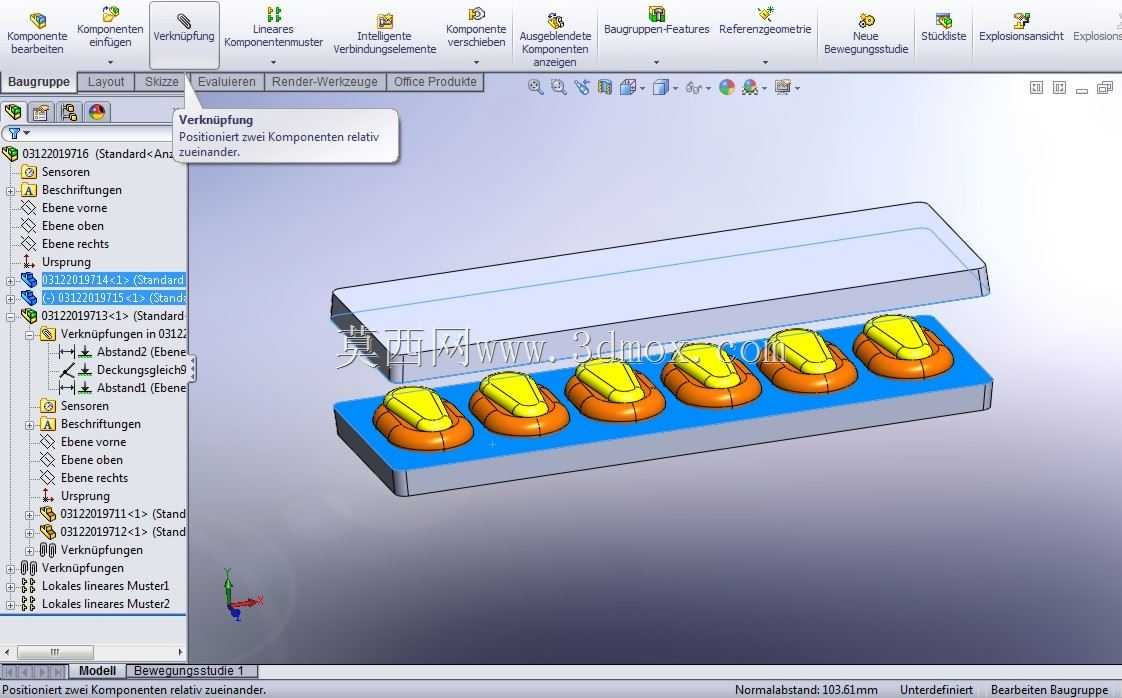

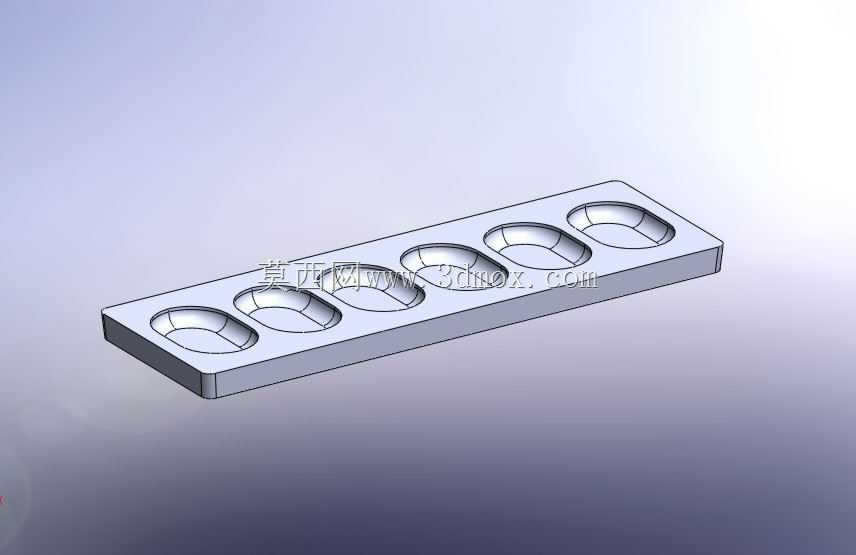

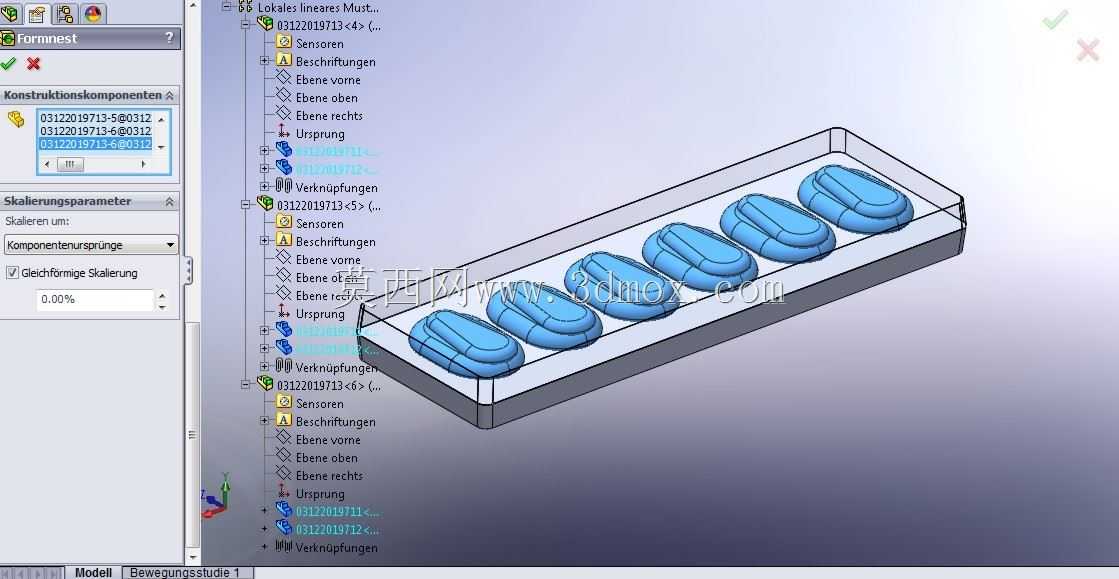

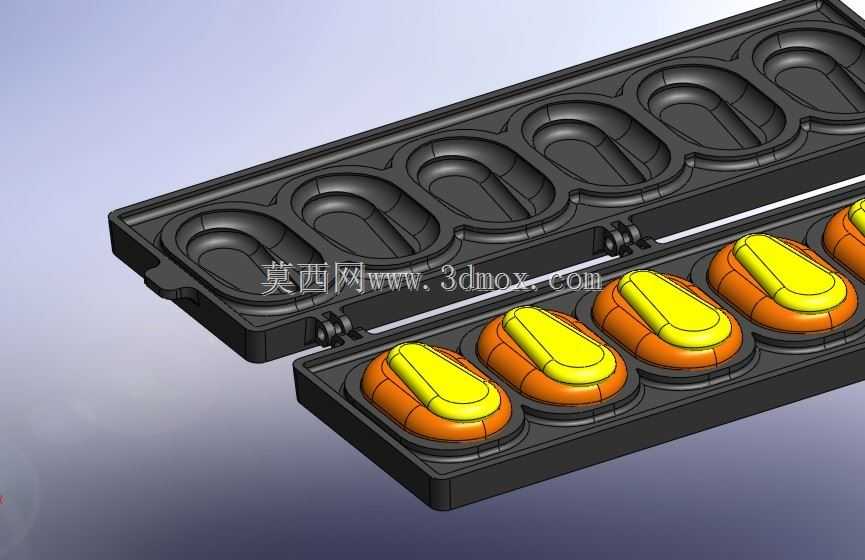

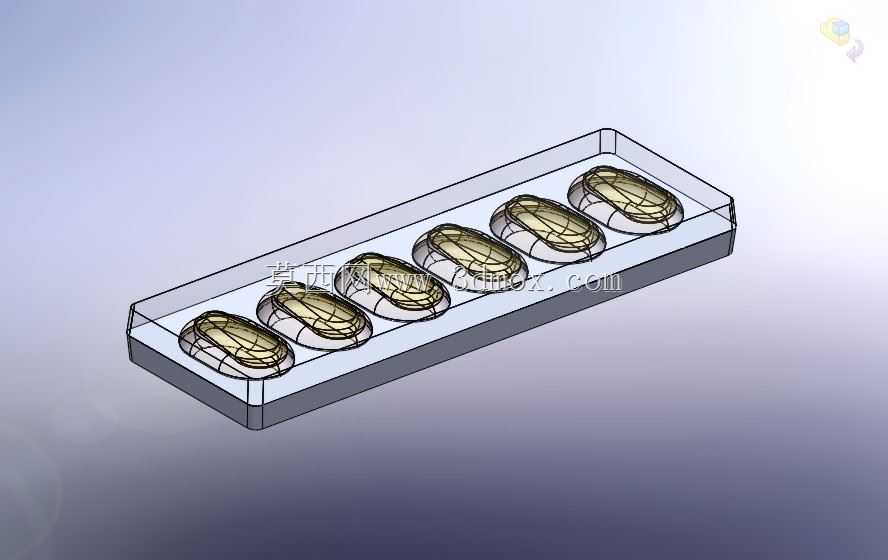

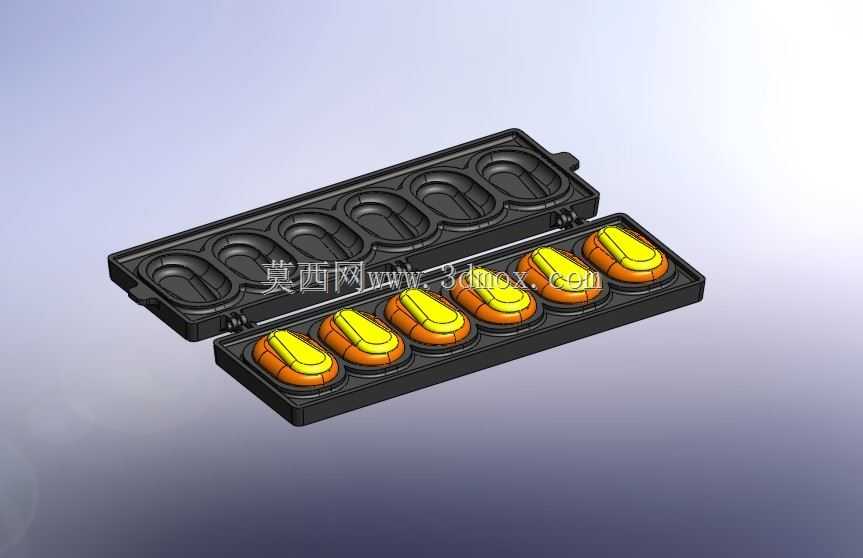

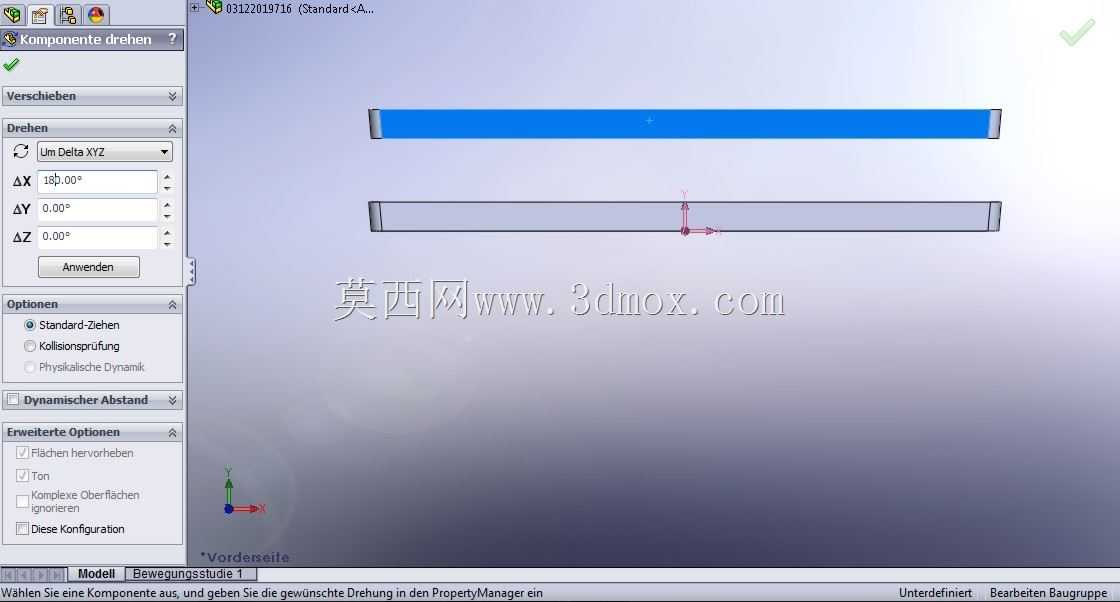

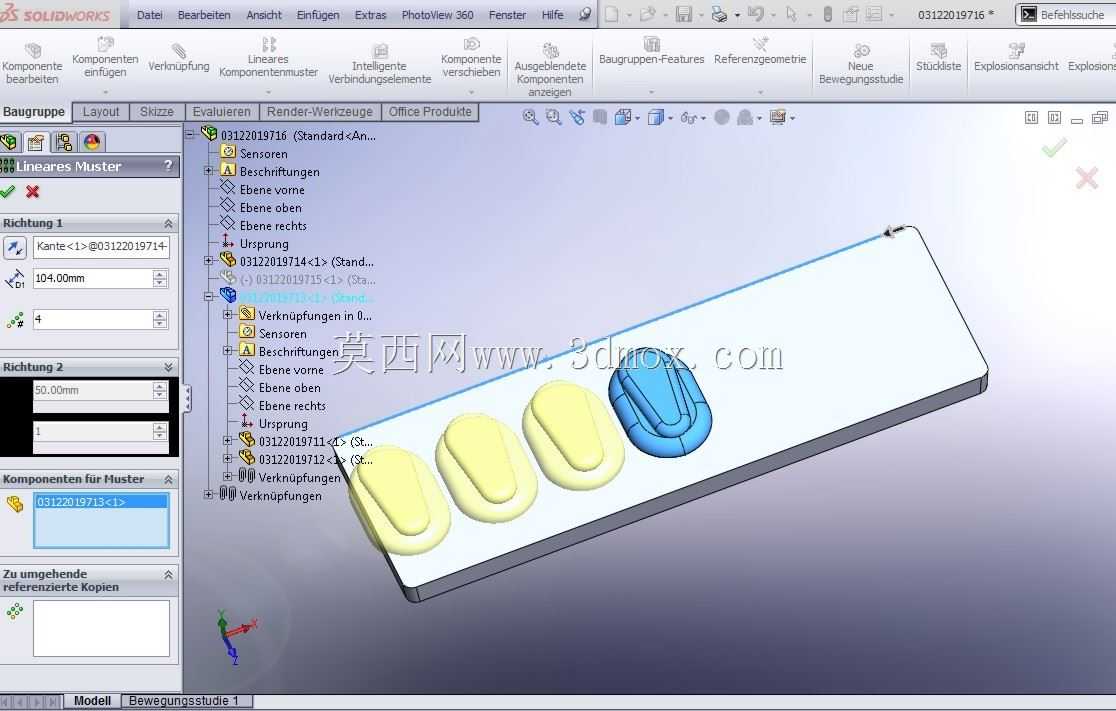

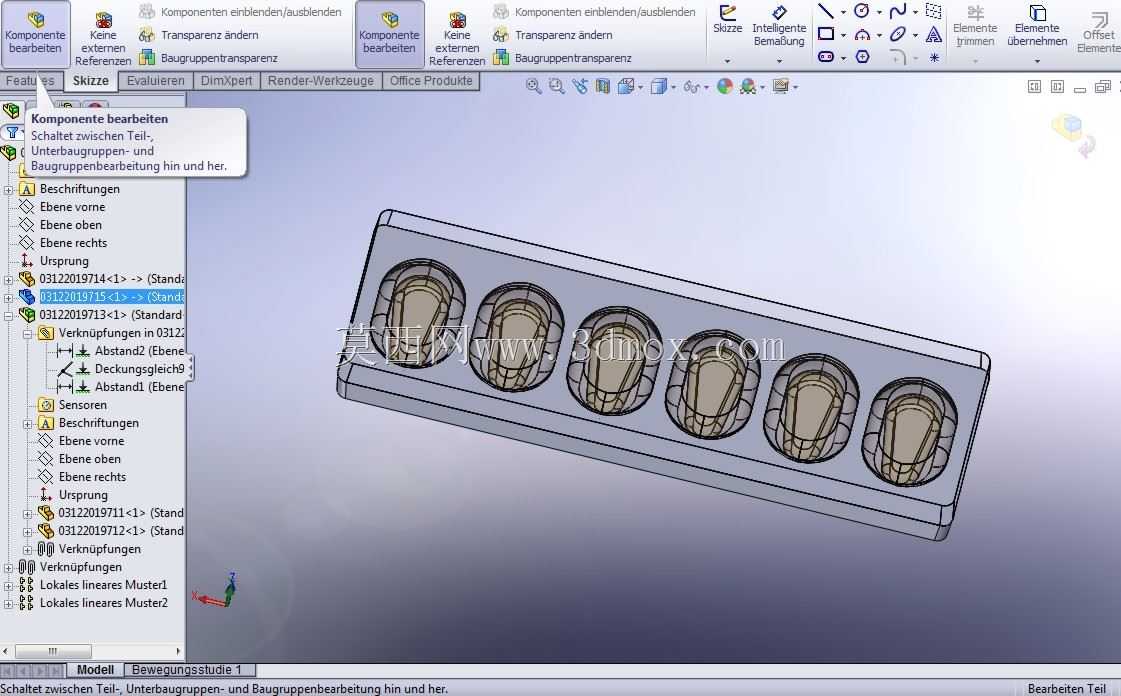

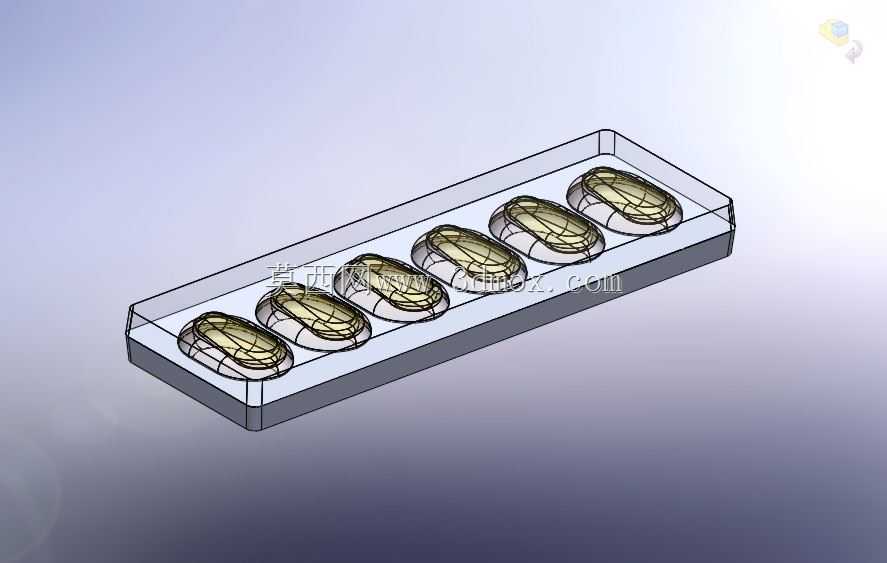

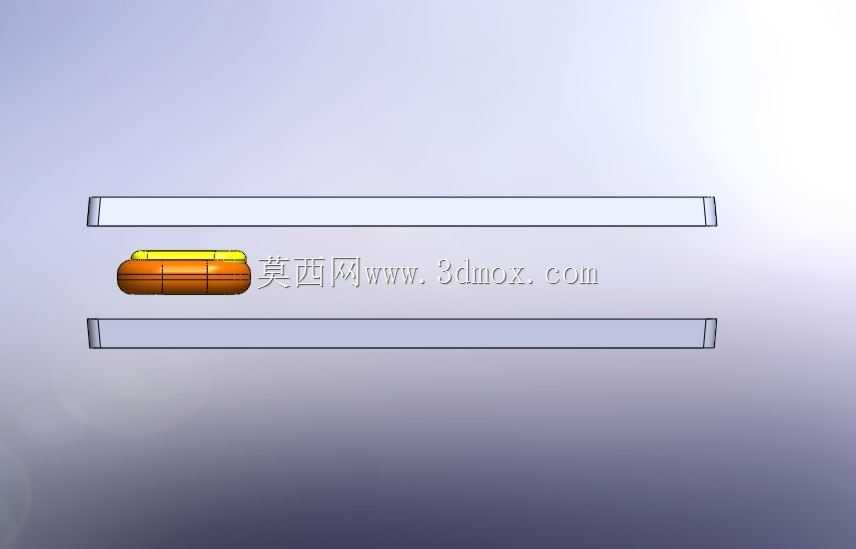

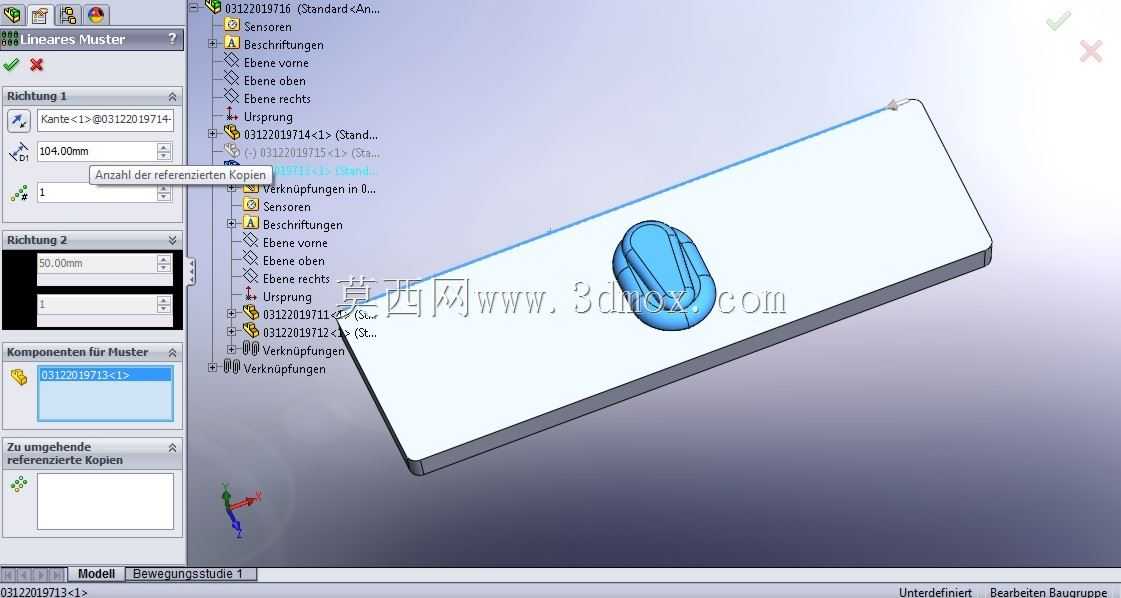

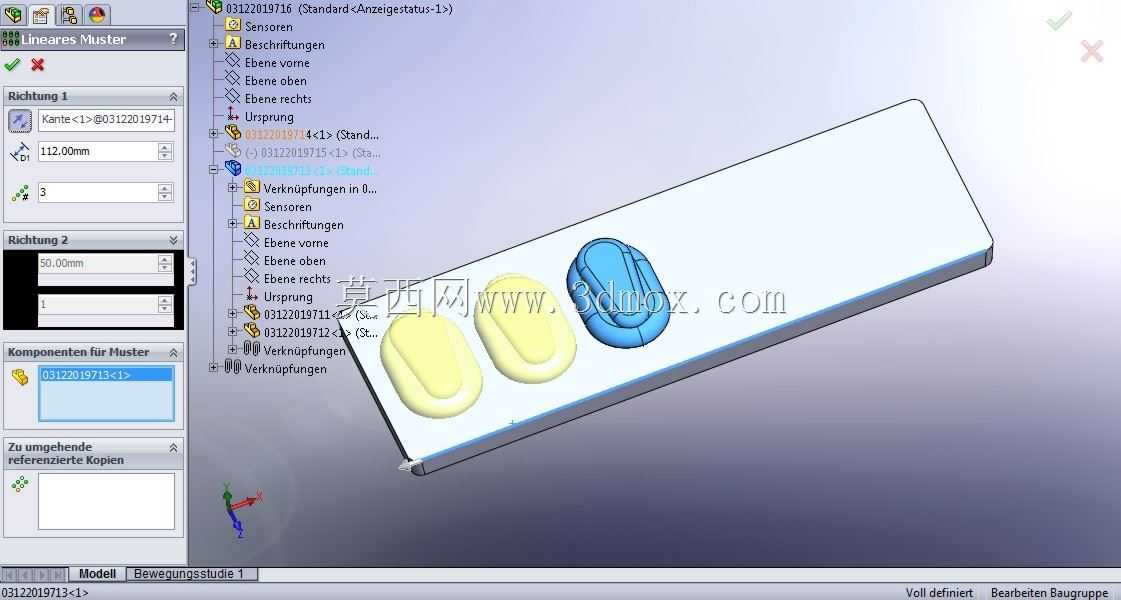

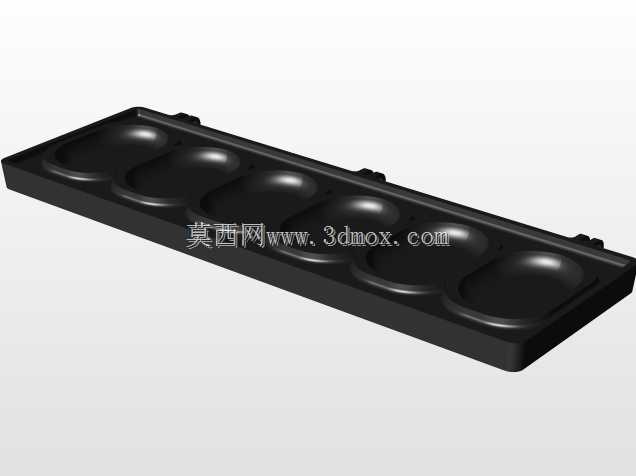

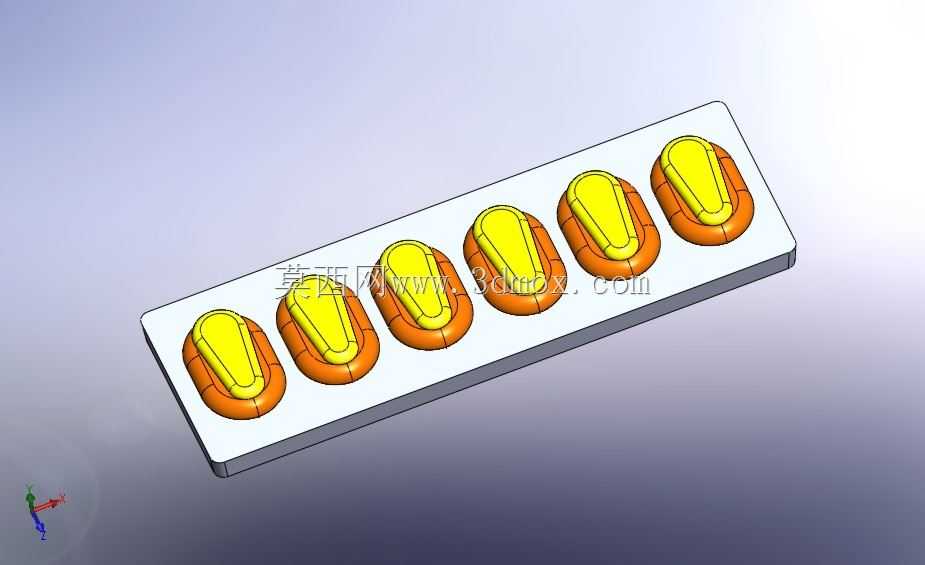

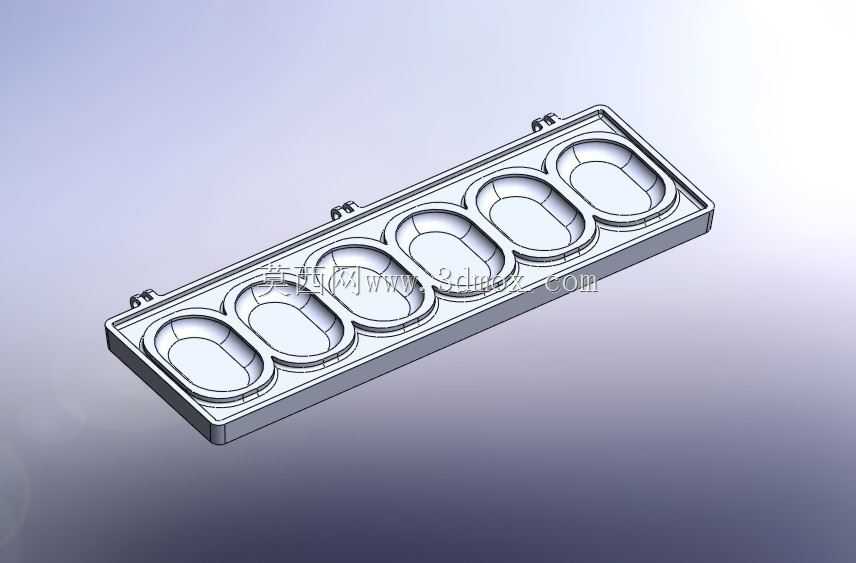

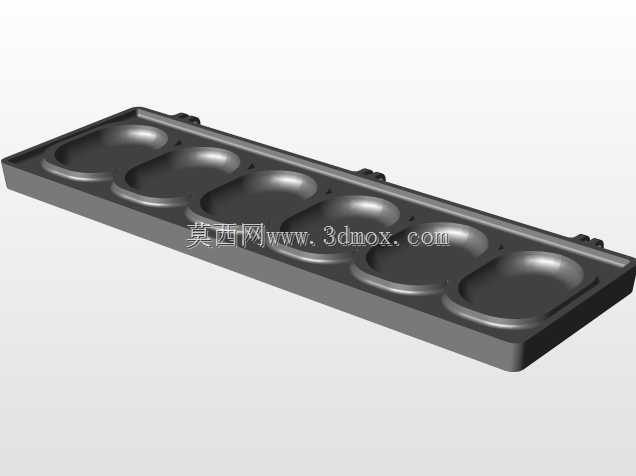

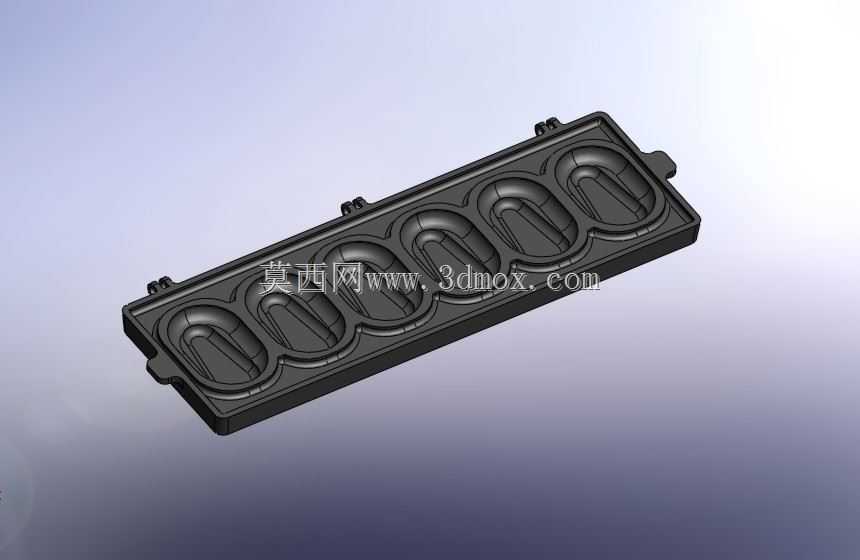

　　这套可互换铸铁双模结构，主要适配商用自动烘焙站的烤盘快换需求，在连锁烘焙门店、中央烘焙工厂的连续化糕点生产线上，这类可换模腔的烤盘组件能大幅降低设备换产的停机时长，无需更换整组烤盘托架，仅需替换对应模腔的上盖与下模组件，即可切换不同糕点的生产品类。从结构设计来看，整套双模采用上下对开的铰接结构，合模时模腔对位精度控制在0.2mm以内，避免糕点烘烤过程中出现溢料、外形偏差的问题，模腔表面做了食品级不粘涂层的适配预留，铸铁基材的热传导均匀性远优于普通冲压钢板烤盘，烘烤过程中模腔各点位温差可控制在±5℃范围内，能保证每块糕点的上色均匀度与熟化程度一致。模腔的排布采用6腔等距设计，相邻模腔的中心距匹配现有烘焙站的自动下料、

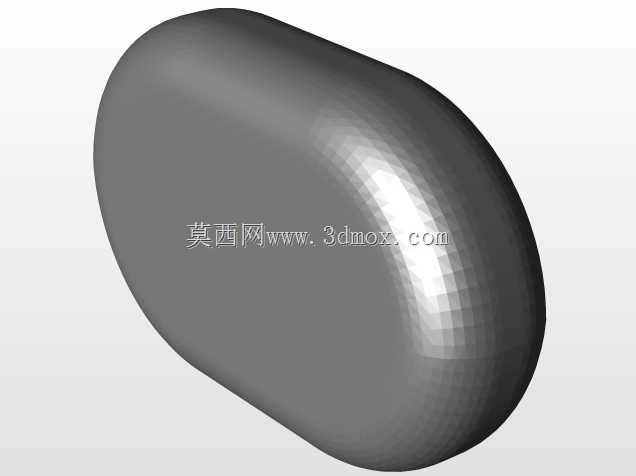

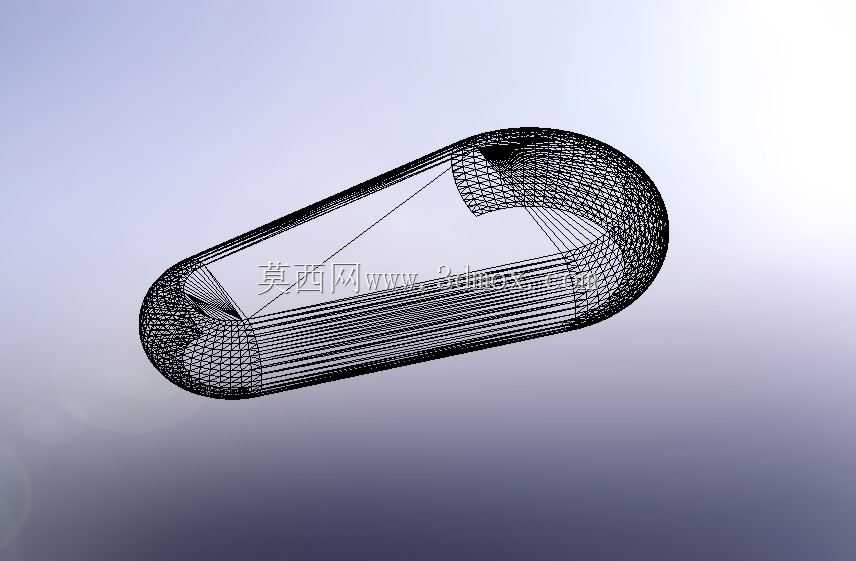

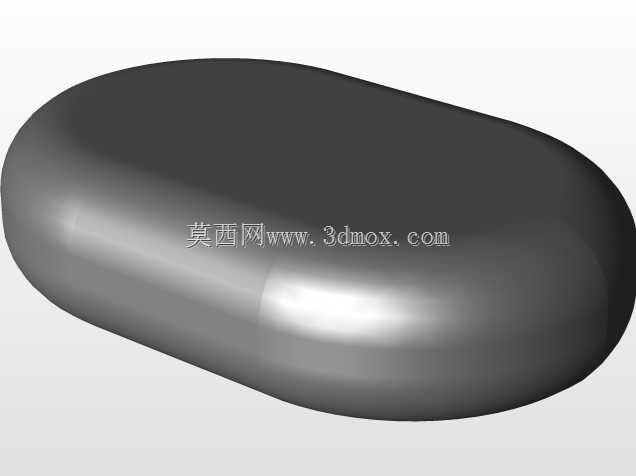

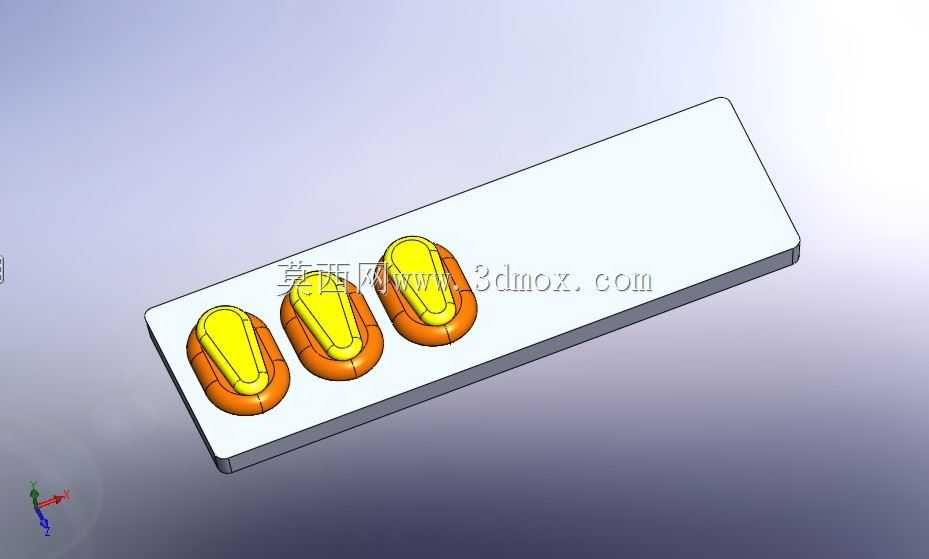

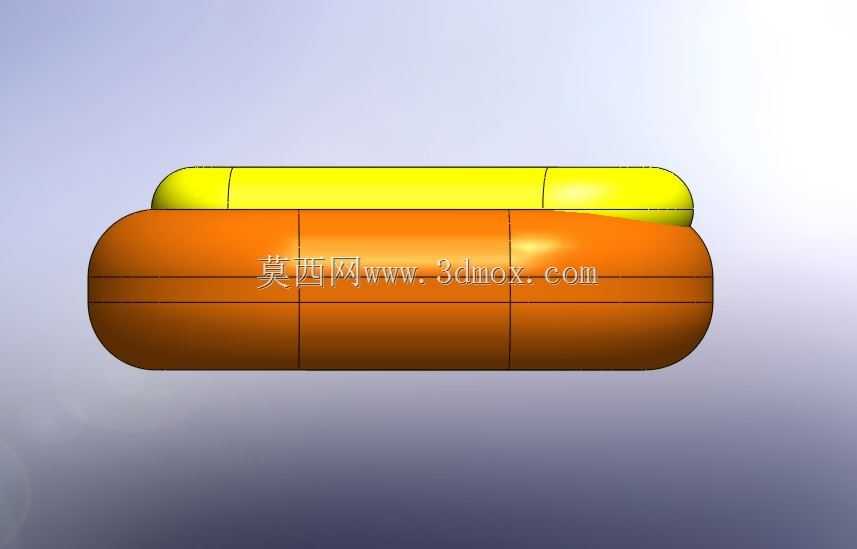

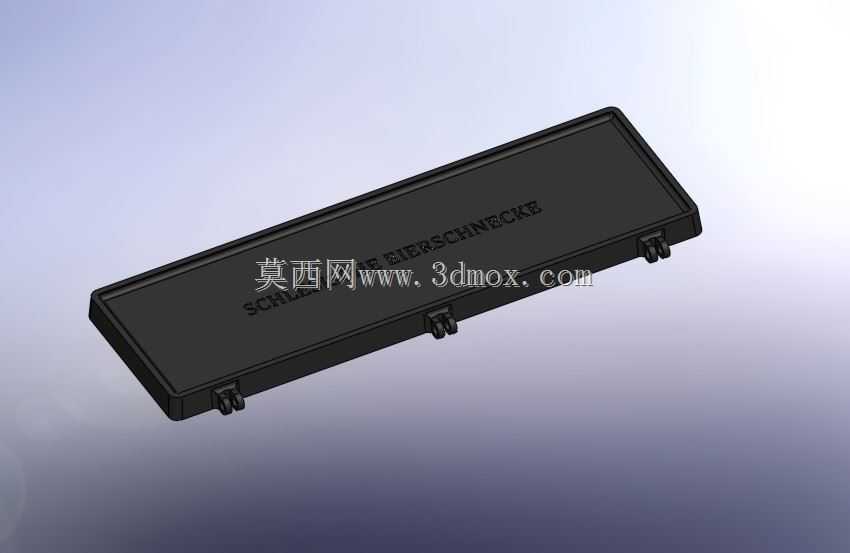

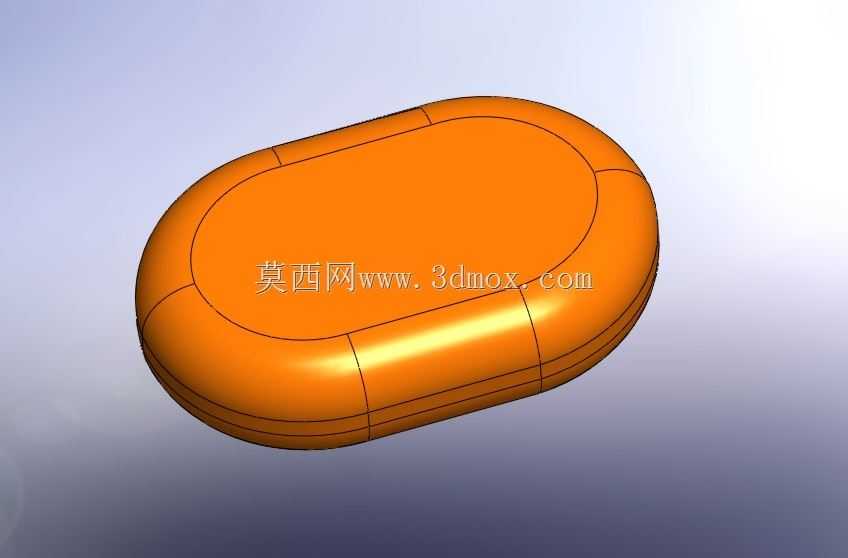

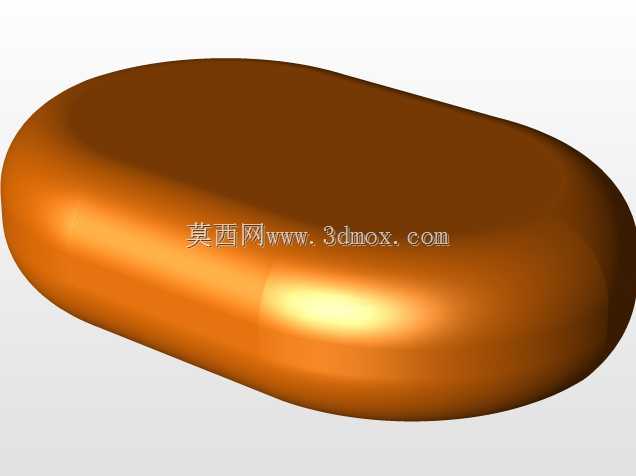

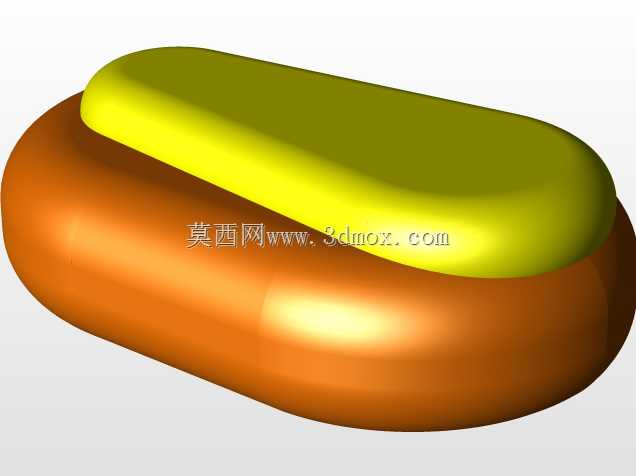

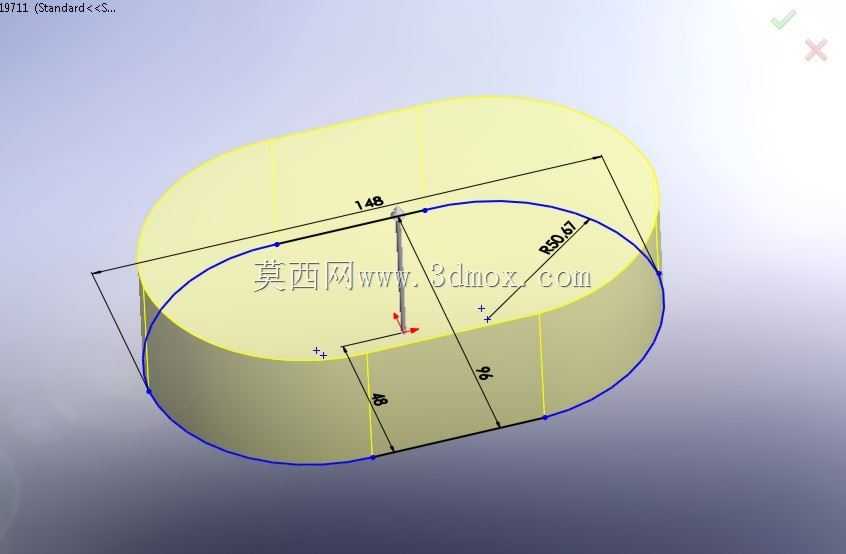

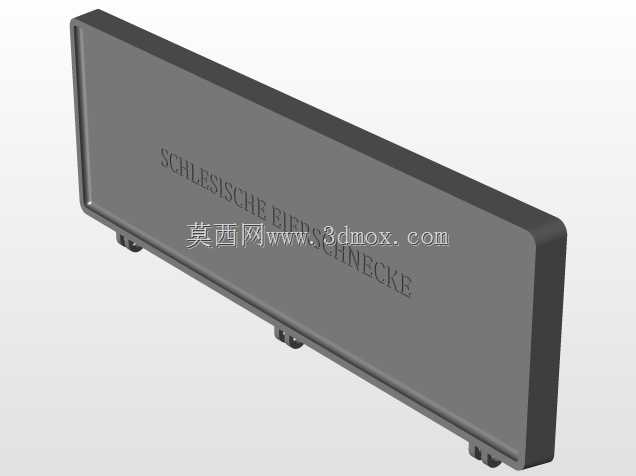

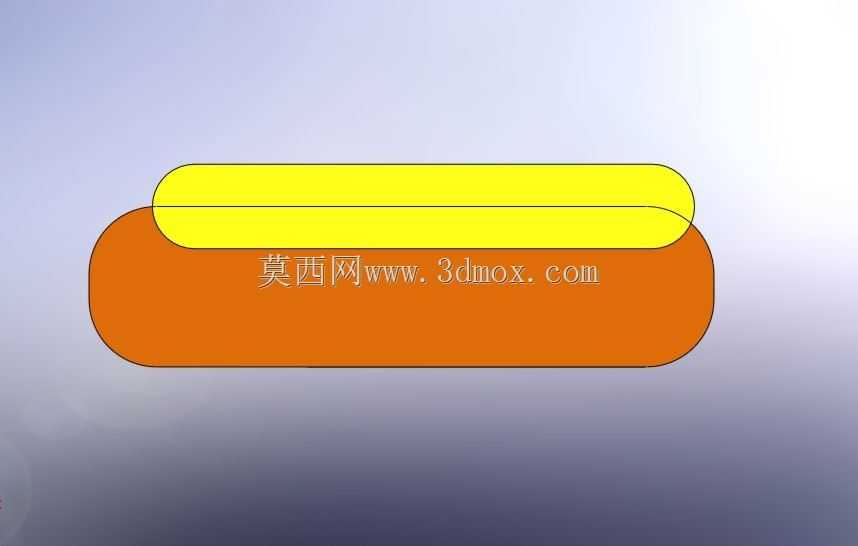

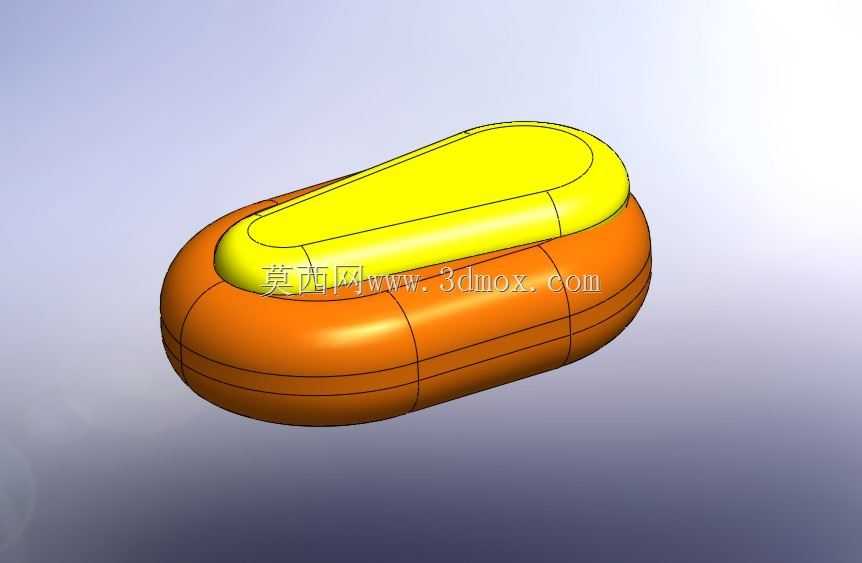

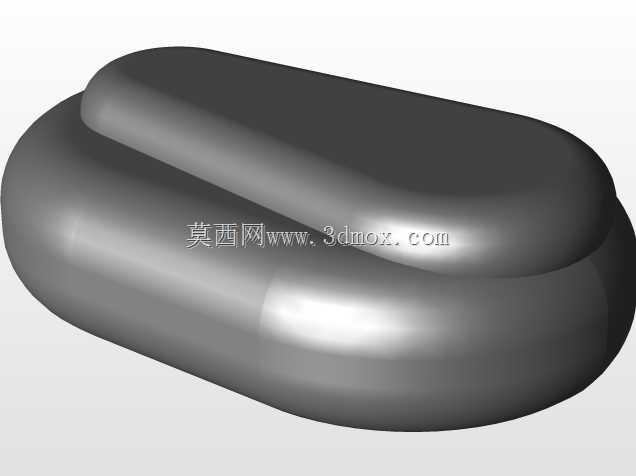

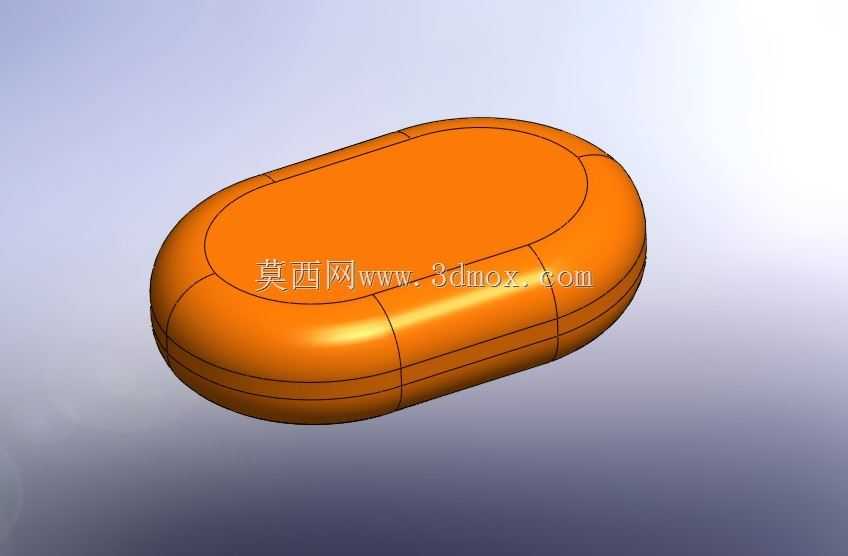

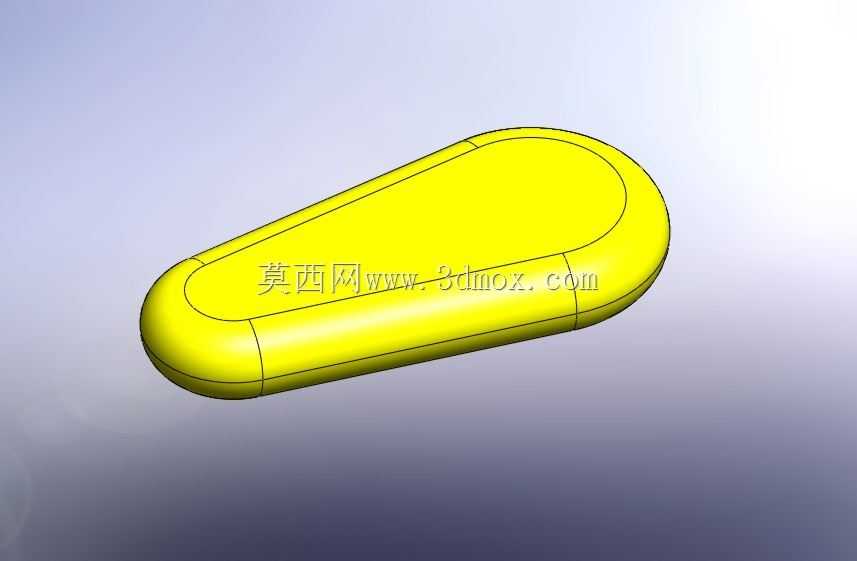

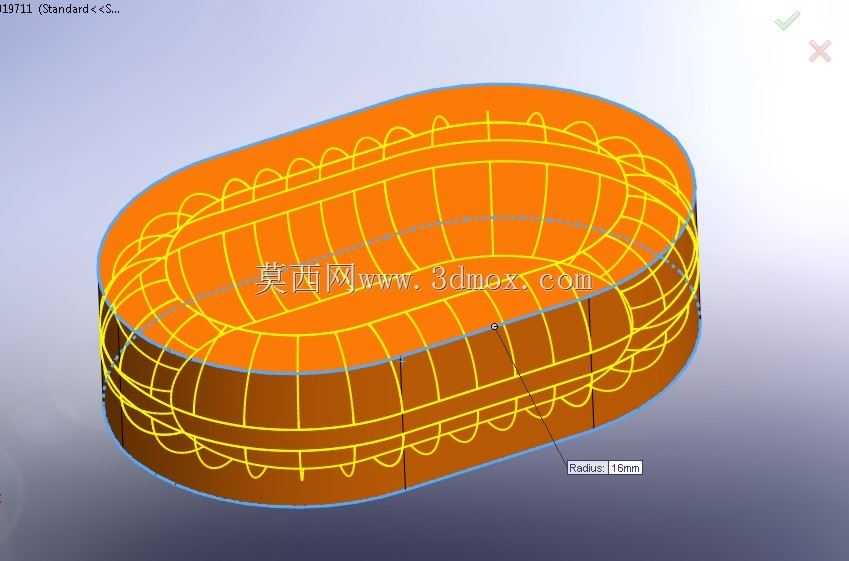

　　自动脱模工位的动作行程，安装时仅需将模体两侧的定位卡榫卡入烘焙站的烤盘输送导轨即可，无需额外打孔固定，整体外形尺寸适配现有主流商用自动烘焙站的烤盘输送通道宽度，不会出现安装干涉问题。设计过程中重点考虑了铸铁件的热变形补偿，铰接轴的配合间隙预留了0.15mm的热膨胀余量，在220℃的长期工作温度下，铰接结构不会出现卡滞、开合不畅的问题，模腔边缘的密封凸台做了0.8mm的凸起设计，合模时能压紧糕点坯料，避免烘烤过程中内部馅料溢出污染烤盘表面。这套双模对应的是带quark馅料的西里西亚蜗牛糕点生产需求，模腔内部的曲面造型完全复刻传统手工模具的成型轮廓，同时兼顾了自动化生产的脱模斜度要求，每个模腔的脱模斜度设置为3°，既保证糕点外形还原度，

　　又能让烘烤完成的糕点在顶出机构作用下顺利脱离模腔，不会出现粘模、糕点破损的情况。上下模的开合限位结构做了一体化铸造成型，无需额外加装限位配件，开模角度最大可达到120°，方便操作人员清理模腔、喷涂脱模油，同时不会因为开模角度过大导致上盖与输送线周边部件发生碰撞。模体两侧的把手结构做了防滑纹理设计，在换模操作时，操作人员佩戴隔热手套也能稳定握持，快速完成模体的拆装更换，整套结构的壁厚均匀控制在4mm，既保证了结构强度，避免长期高温工作下出现模体变形，又能控制整体重量，降低换模操作的劳动强度，同时减少烤盘预热所需的时间，提升设备的生产效率。
