三款不同规格带挂架导流漏斗结构设计

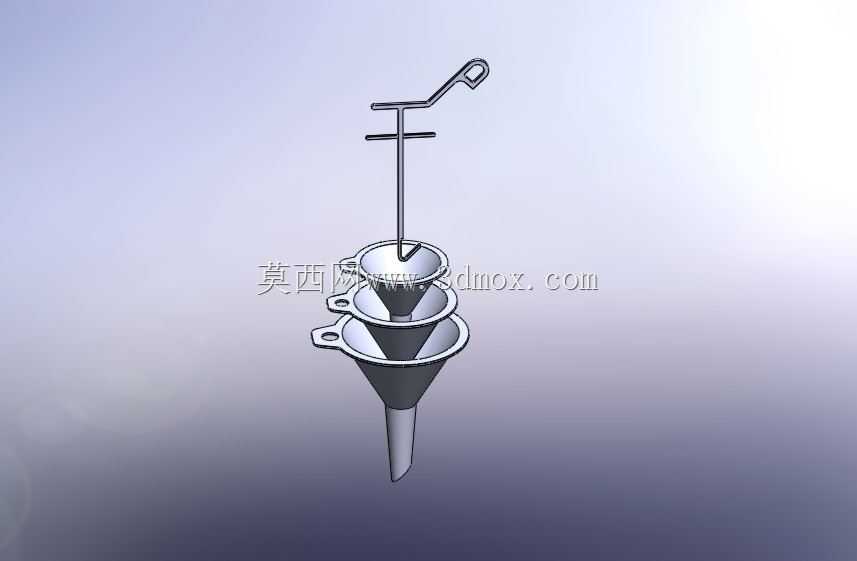

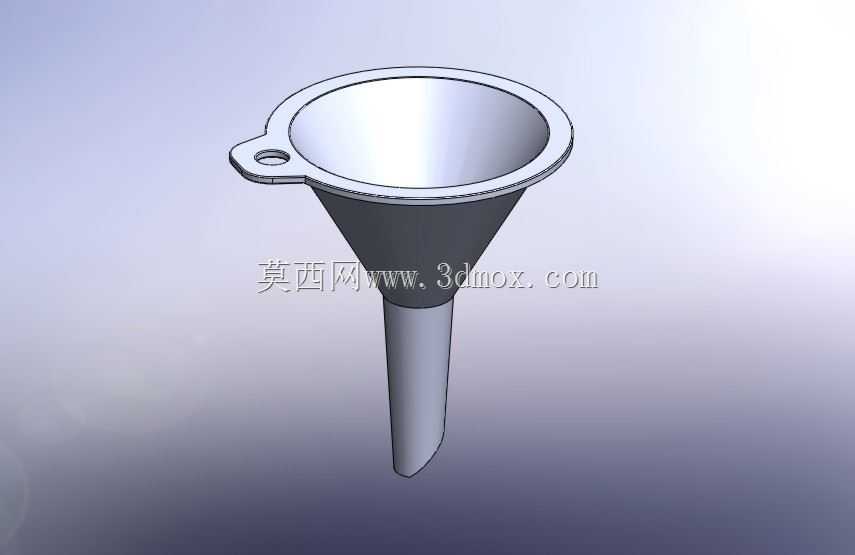

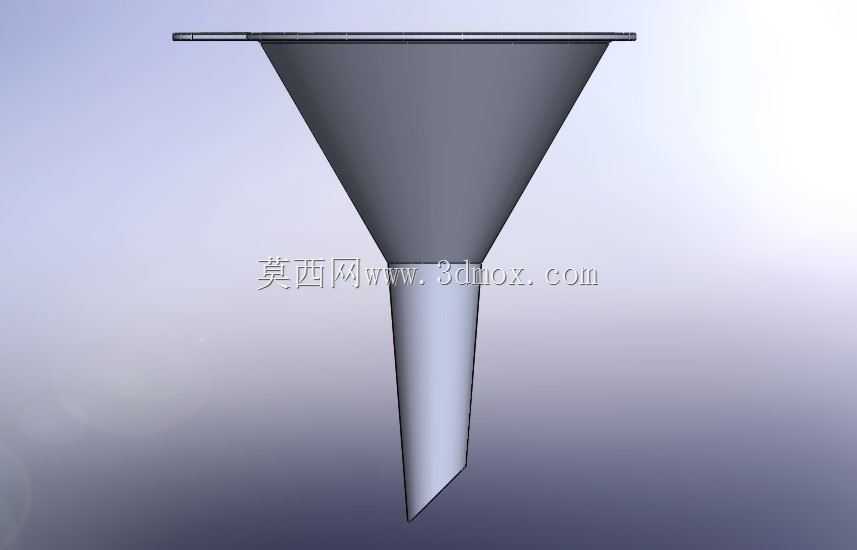

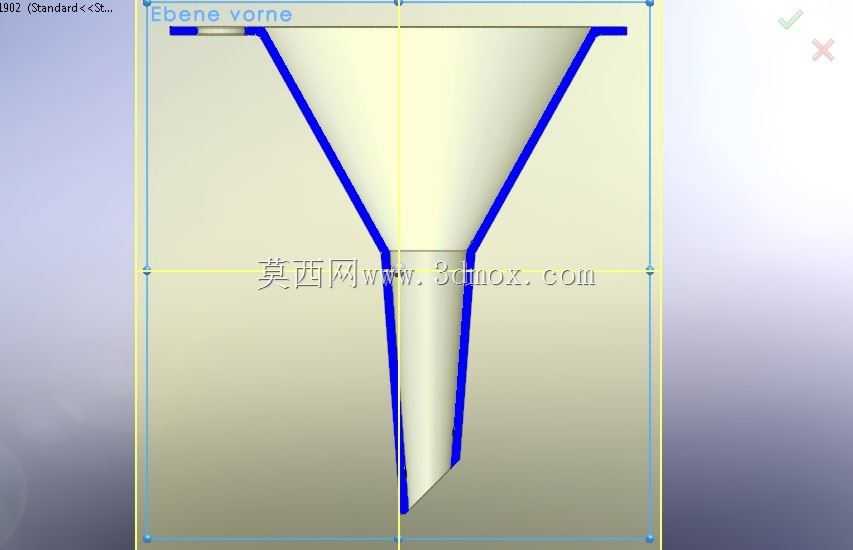

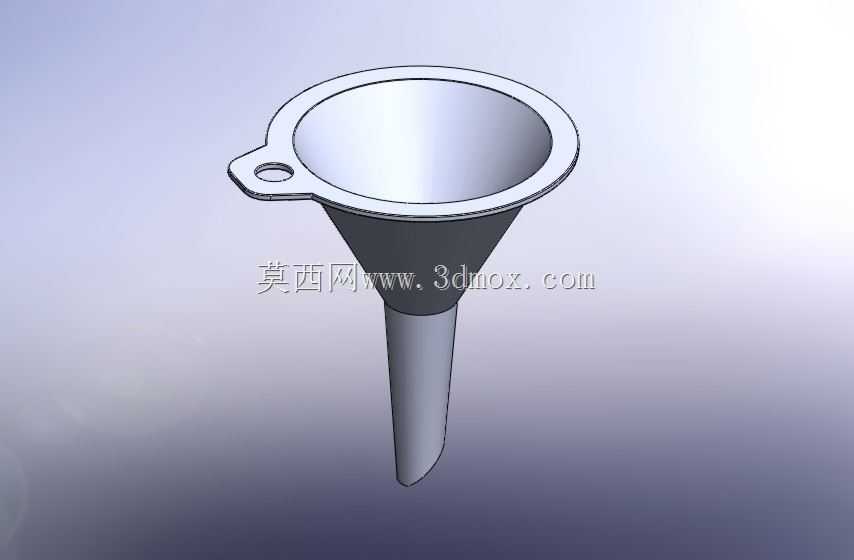

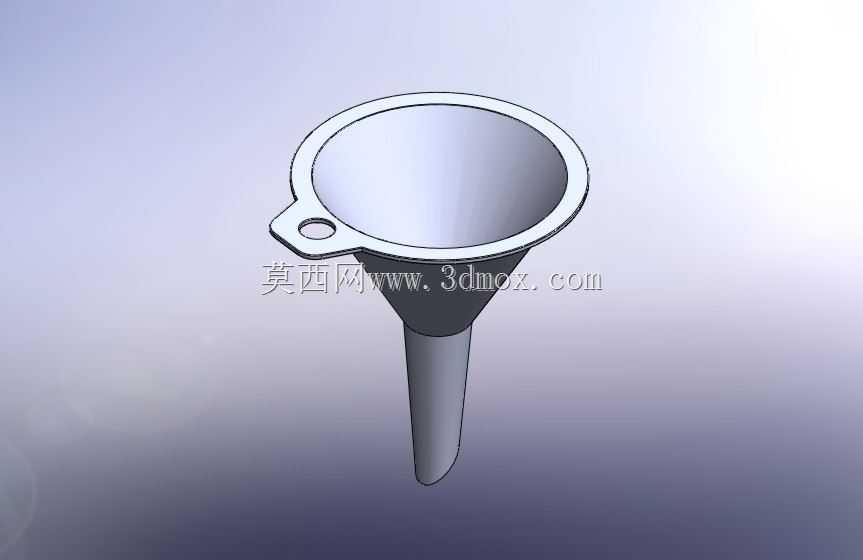

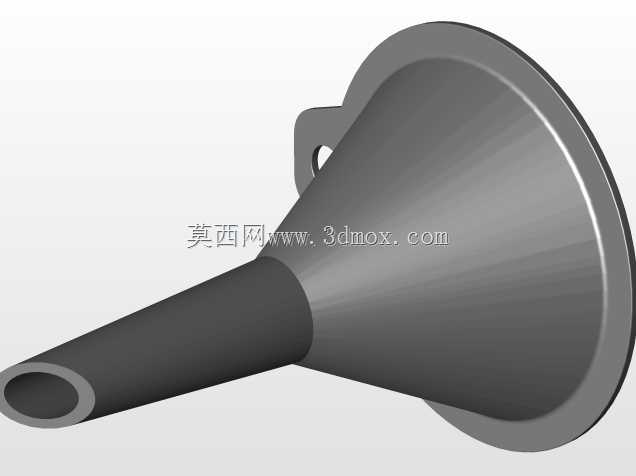

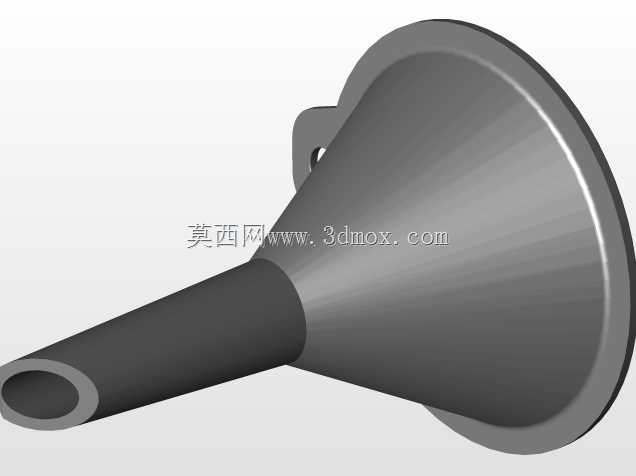

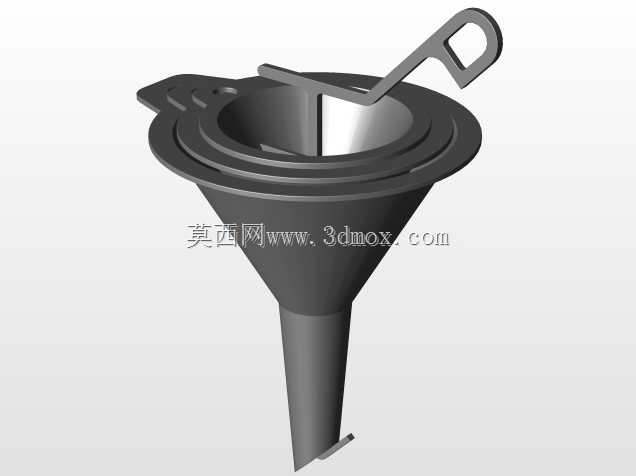

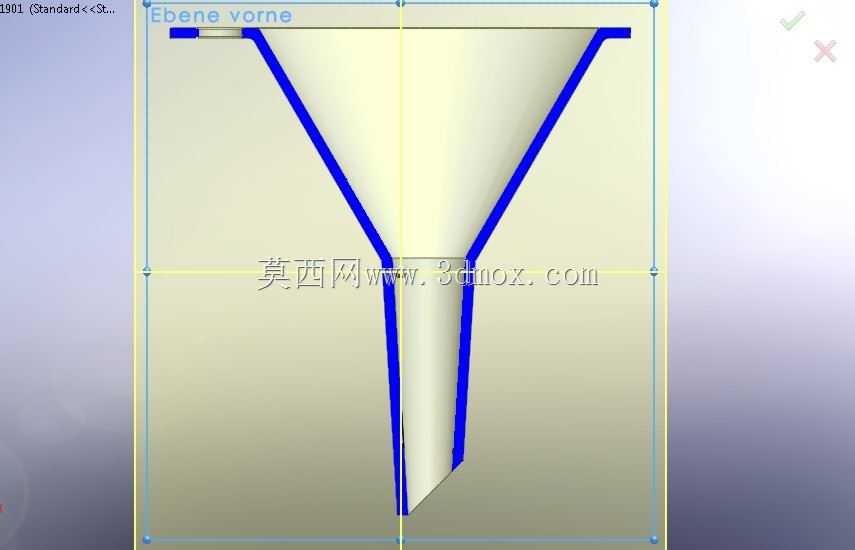

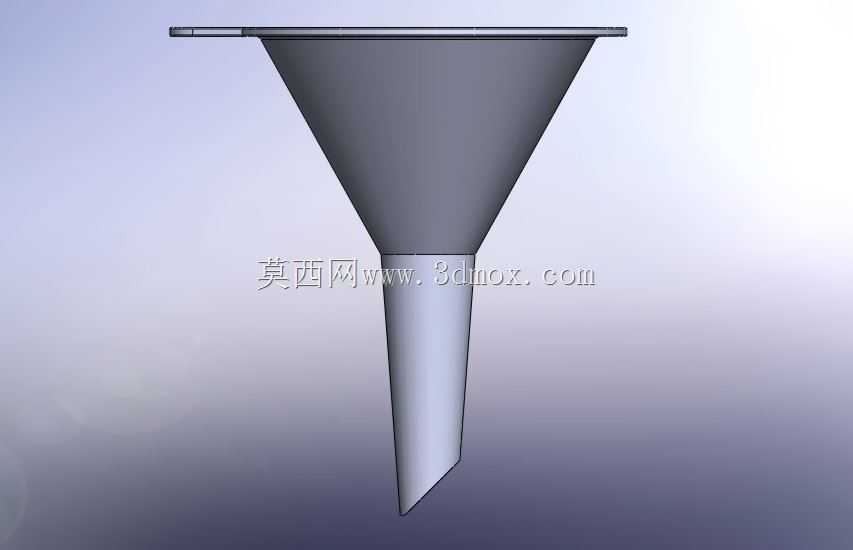

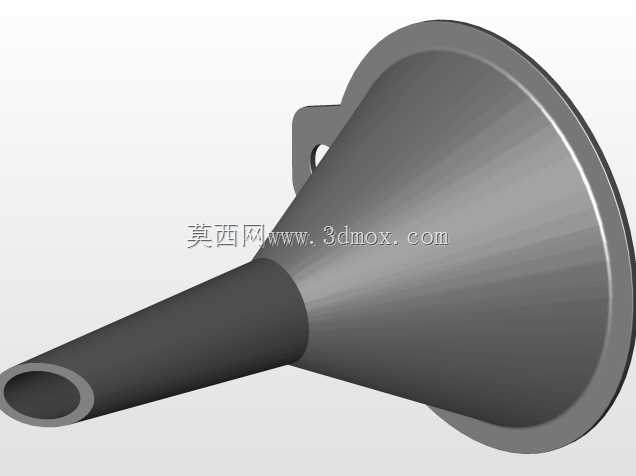

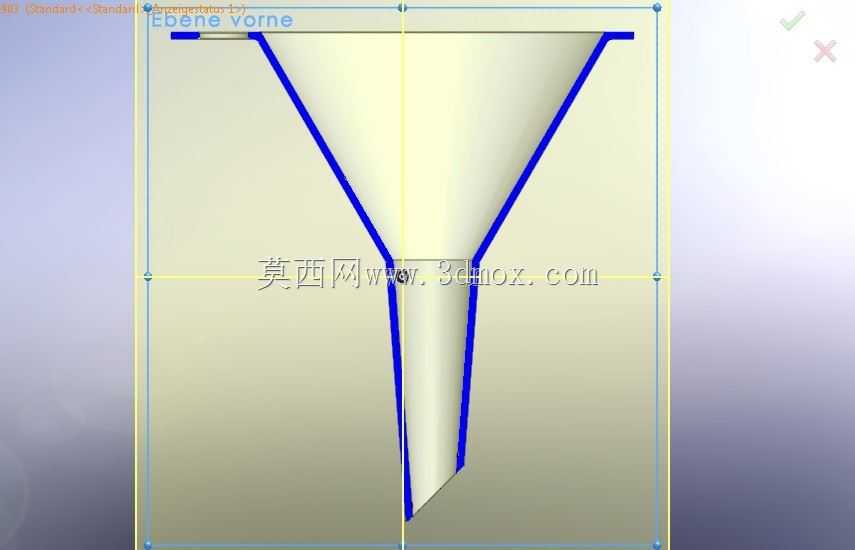

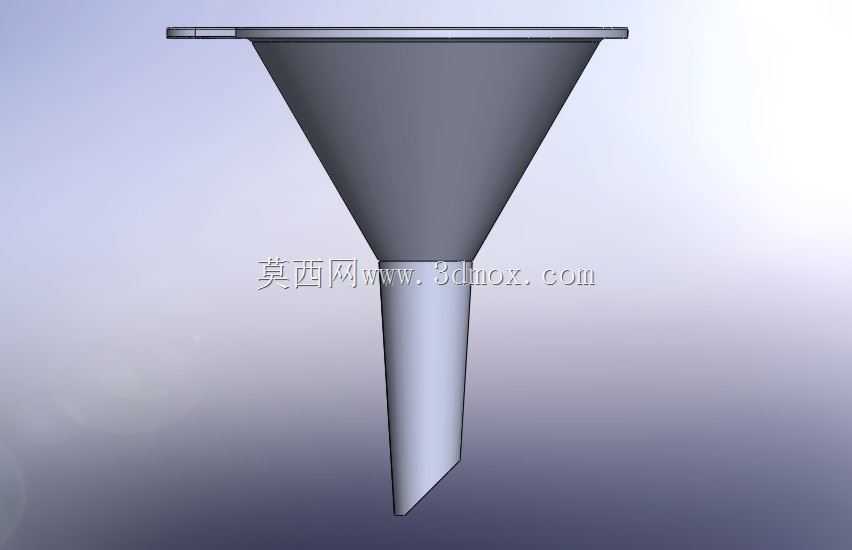

　　日常设备维保、流体加注场景里，漏斗是不起眼但使用频率极高的辅助器具，很多一线作业人员都遇到过加注时漏斗滑落、不同口径加注口适配性差、用完后无处放置沾污作业面的问题，这组三款差异化设计的漏斗，正是针对这些实际作业痛点做的结构优化。三款漏斗采用锥段差异化设计，分别对应小口径精密加注、中口径常规流体加注、大口径大流量加注三类场景，锥面做了顺滑过渡处理，避免流体在锥壁残留挂壁，出料口做了收窄直段设计，加注时可以深入加注口内部，不会出现流体沿外壁流淌污染设备表面的情况。其中两款漏斗的上口边缘做了带安装孔的翻边结构，既可以在大流量加注时卡入容器口防止移位，也能在作业结束后通过孔位挂在工位挂架上，沥干残留流体，

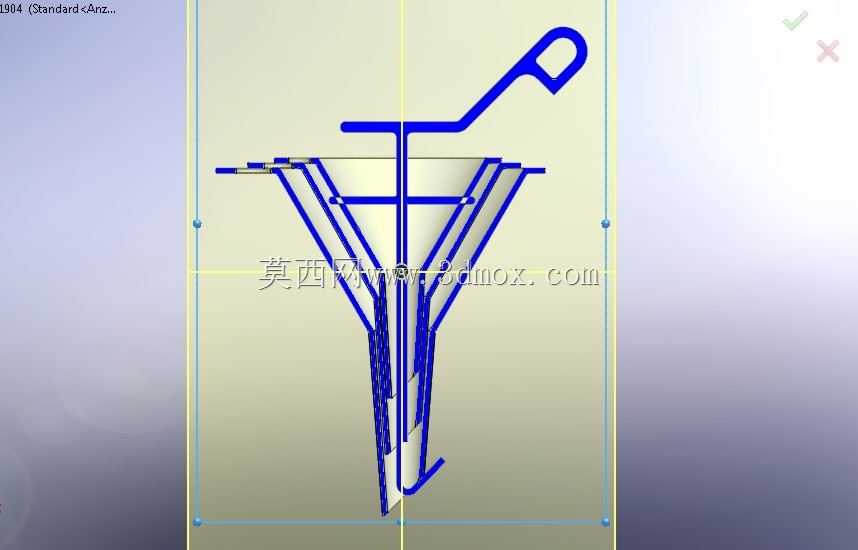

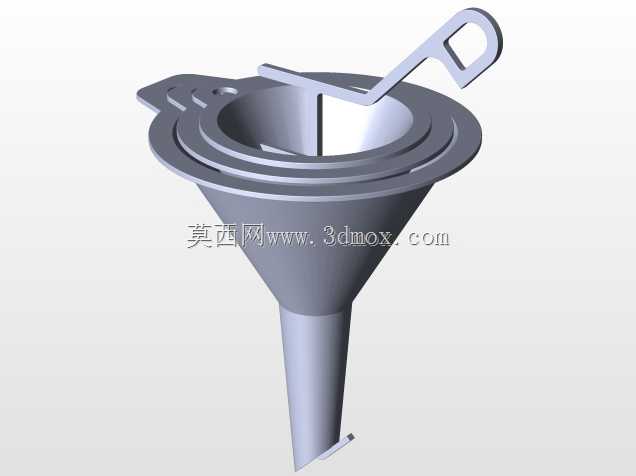

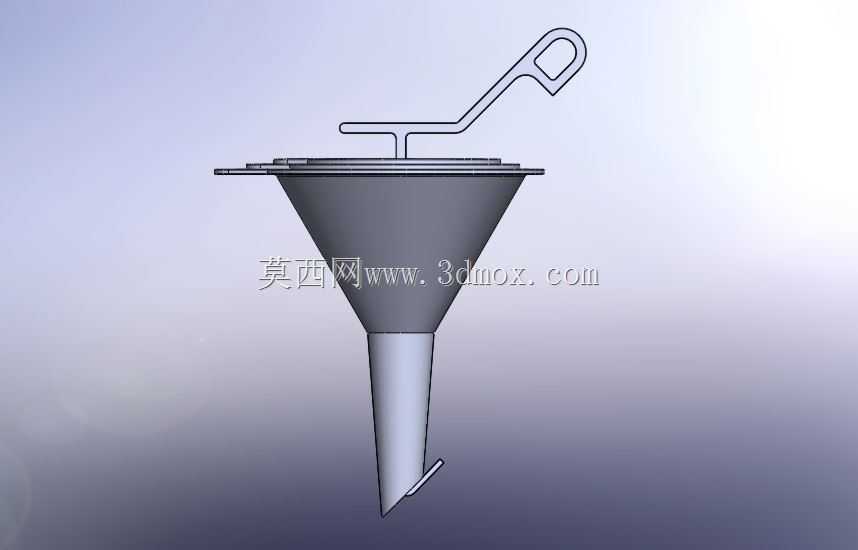

　　避免锥面长期积留液体出现锈蚀或材质老化。配套的挂架采用竖杆加顶部挂钩的结构，竖杆上做了两层支撑托，可同时承托三个漏斗的锥段位置，不会让漏斗出料口受力变形，顶部的挂钩可以直接挂在工位侧边的方管、工具挂板上，不需要额外做安装固定，适配多数维保工位、车间工具墙的布置条件。从安装边界来看，三款漏斗堆叠放置时占用的横向空间极小，挂架整体高度适配常规工具挂板的层间距，不会和周边的扳手、加注枪等工具产生干涉。设计时特意将漏斗锥角控制在流体自然流动的最佳角度范围内，既保证流体下落速度，也不会因为锥角过陡导致加注时流体飞溅，翻边位置做了圆弧过渡，没有尖锐棱角，作业人员手持加注时不会划伤手部。针对自动售货机这类设备的内部补液场景，

　　小口径漏斗可以深入设备内部狭窄的补液口，不需要大幅度挪动设备内部管路就能完成补液作业，中号和大号漏斗则适配车间设备换油、散装流体分装等场景，不同规格的出料口可以匹配从几毫米到几十毫米的加注口尺寸，不需要额外加装转接头就能完成作业。挂架的竖杆采用圆钢弯折成型，和托位的连接位置做了加固处理，长期悬挂满载残留液体的漏斗也不会出现变形，托位的开口尺寸刚好贴合漏斗锥面的对应位置，取放时不需要刻意对位，单手就能完成取放操作，适配作业时一手持加注容器、一手拿漏斗的操作习惯。
