商用玻璃酒瓶三维结构设计方案

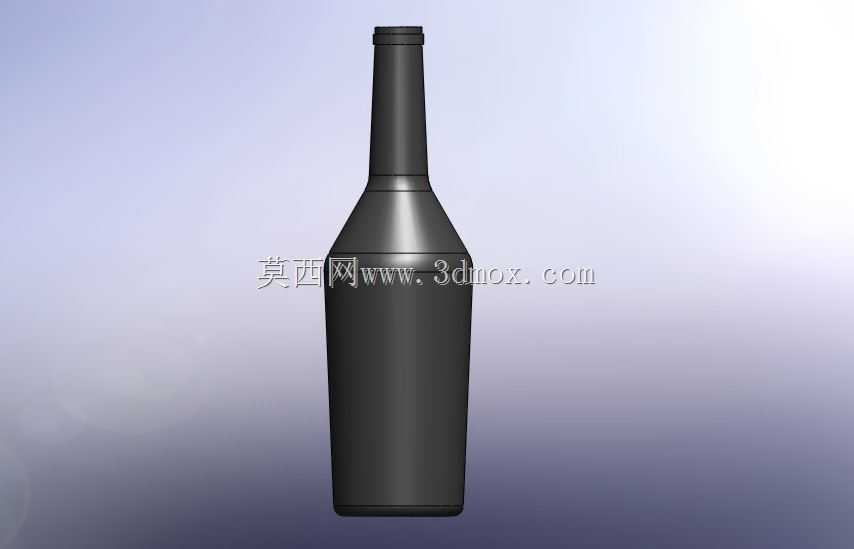

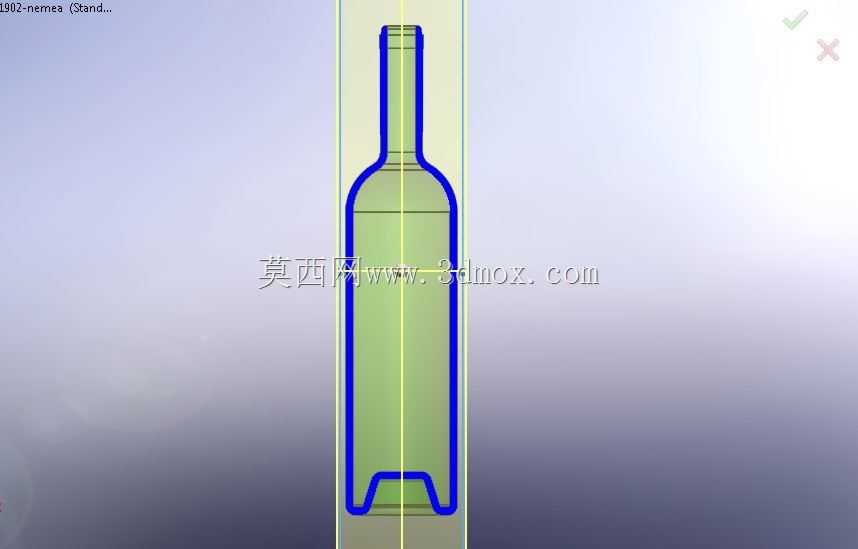

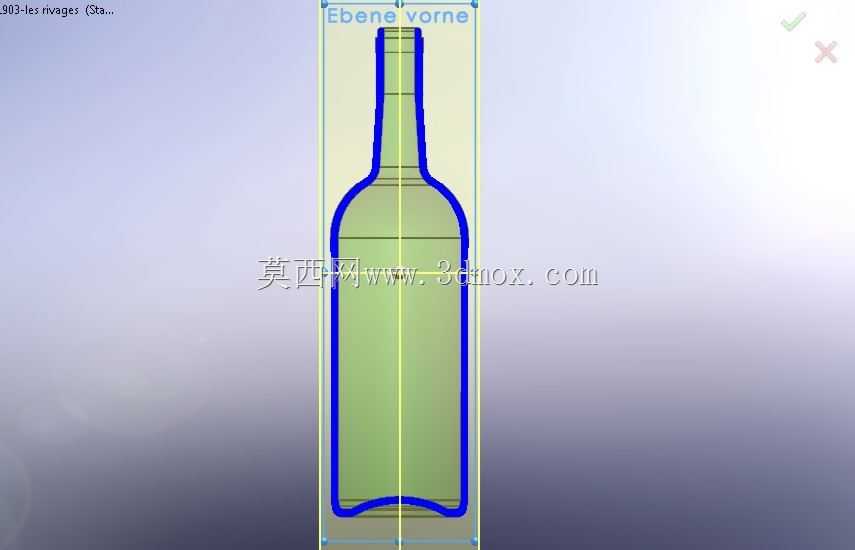

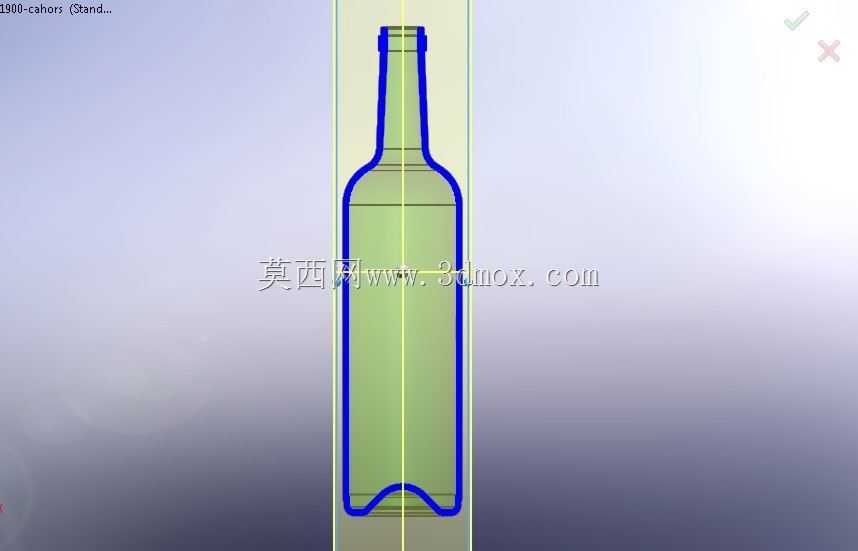

　　这款瓶体结构主要面向酒类饮品的商用灌装、流通全链路场景设计，适配酒厂自动化灌装生产线、商超终端陈列、物流运输周转等多环节的实际使用需求。从结构设计逻辑来看，瓶身主体采用等径直筒段设计，直筒段长度占瓶身总高度的七成以上，该结构一方面能够最大化利用仓储与运输的堆叠空间，相同托盘容积率下比异形瓶提升18%左右的装载量，另一方面直筒外壁适配现有酒类灌装线的导向、夹持、贴标工位的通用工装，无需针对瓶型额外调整生产线的夹持块间距、贴标辊高度，可直接兼容多数酒厂现有量产线的设备参数，降低产线适配改造成本。瓶肩位置采用大曲率圆弧过渡结构，避免直角过渡带来的应力集中问题，在灌装后承压、运输堆叠受载时，圆弧过渡段可将垂直载荷均匀分散至瓶身周向，

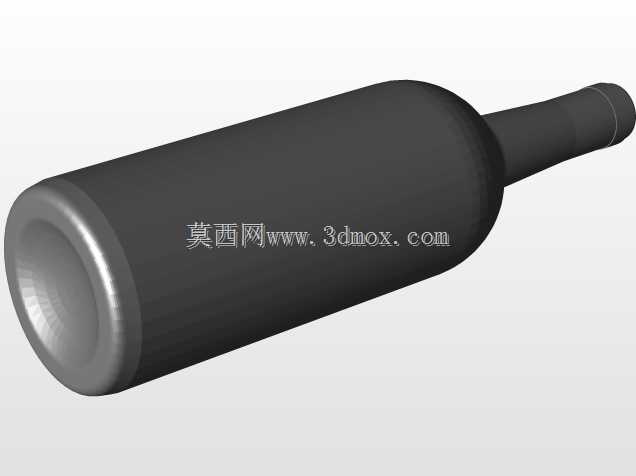

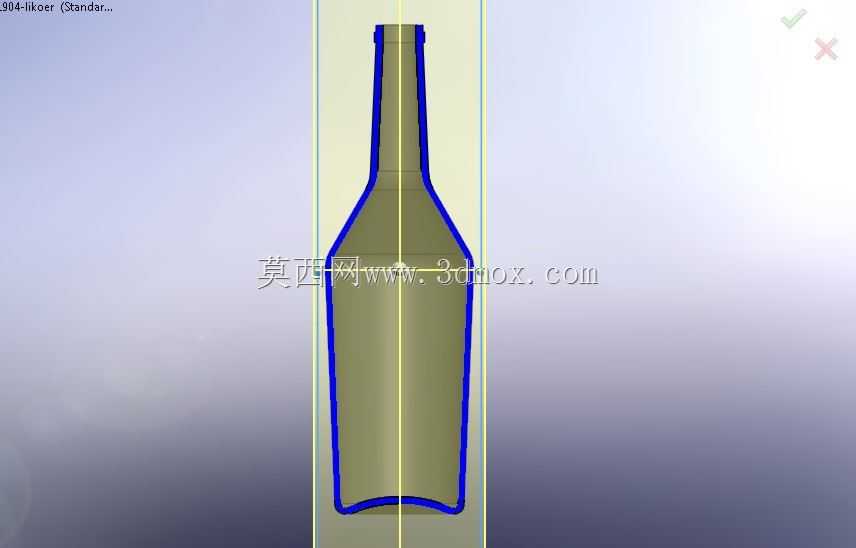

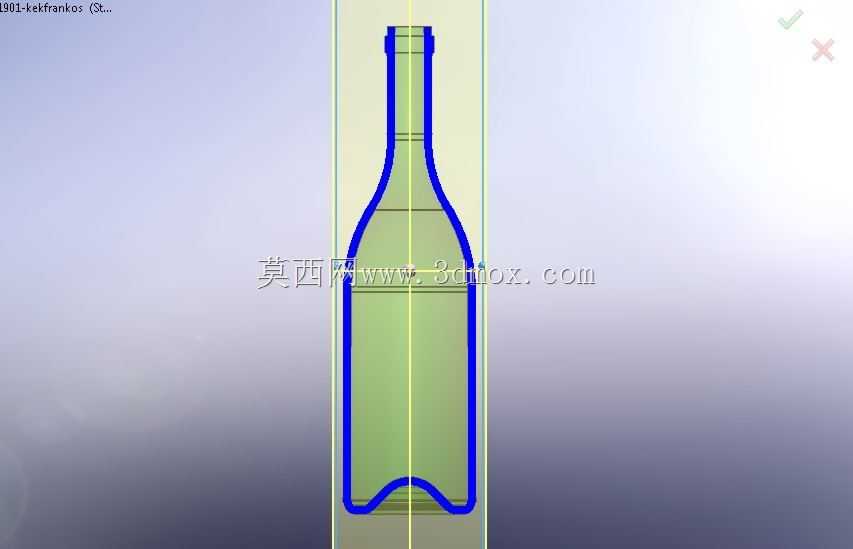

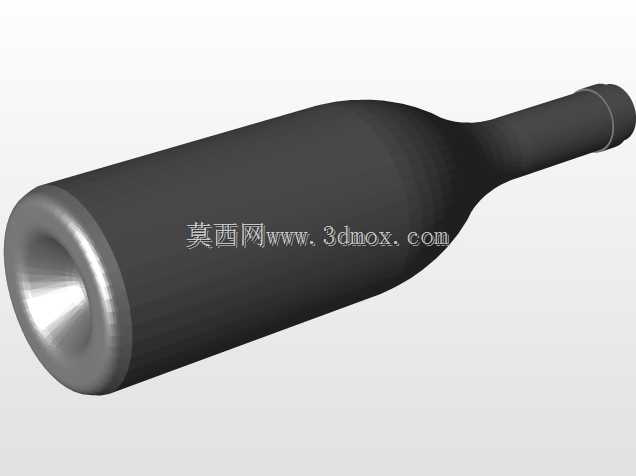

　　降低灌装后爆瓶、运输磕碰裂损的概率。瓶口位置采用标准酒类螺纹封口结构，尺寸匹配市面通用的金属防盗盖、高分子塞封盖配件，封盖后可满足酒类产品长期存储的密封要求，避免酒体挥发、外界杂质进入瓶内。瓶底设计有内凹的防滑底槽，底槽周向设置凸起的支撑环，一方面在灌装线上输送时，支撑环可卡入输送链板的定位槽内，避免高速输送时瓶体偏移歪倒，另一方面放置在平面时，内凹结构可减少瓶底与接触面的吸附力，消费者取用、终端货架摆放时不会出现负压吸附难以拿起的问题。整体瓶体壁厚采用均匀化设计，玻璃料厚控制在合理区间，既满足玻璃吹制成型的工艺要求，避免吹制过程中出现料厚不均、局部过薄的成型缺陷，又能控制单瓶自重，降低原材料成本与运输负载。

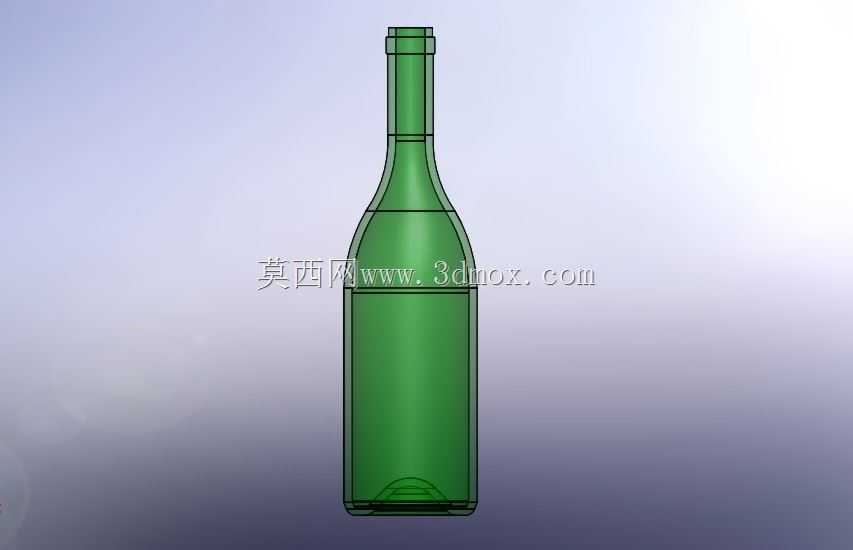

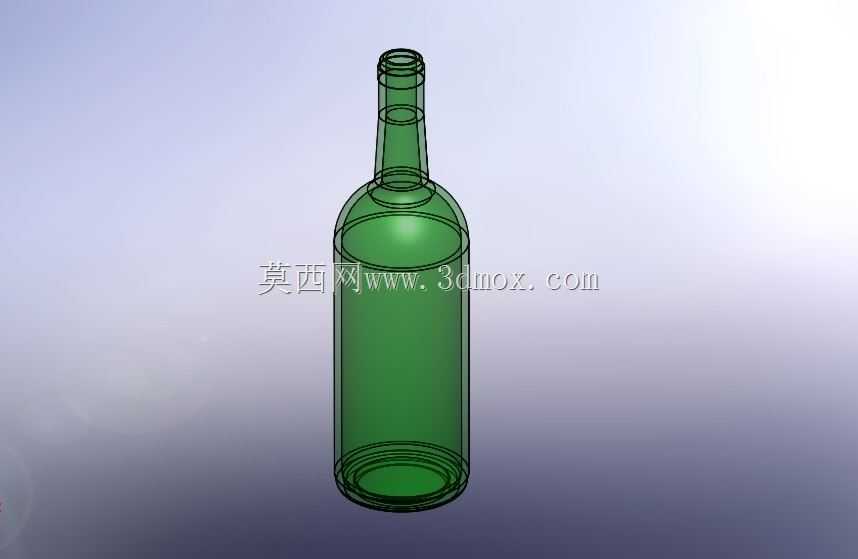

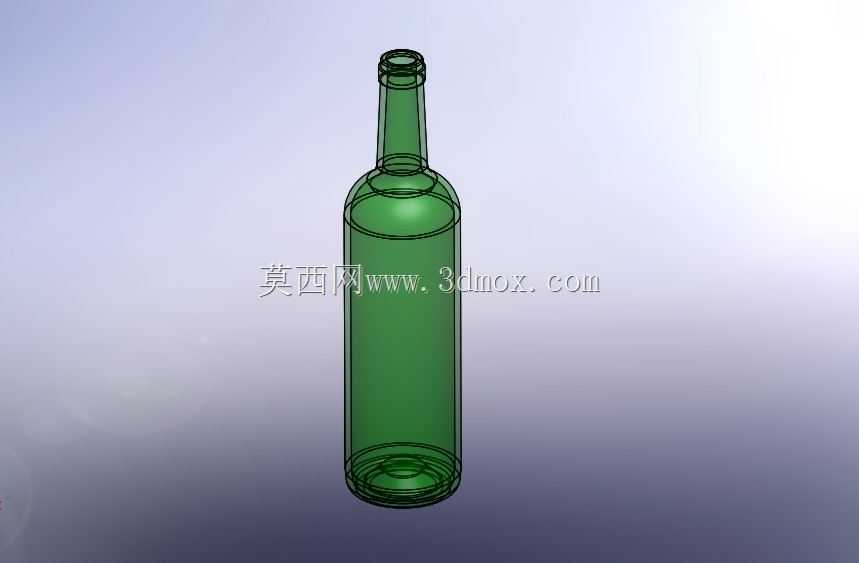

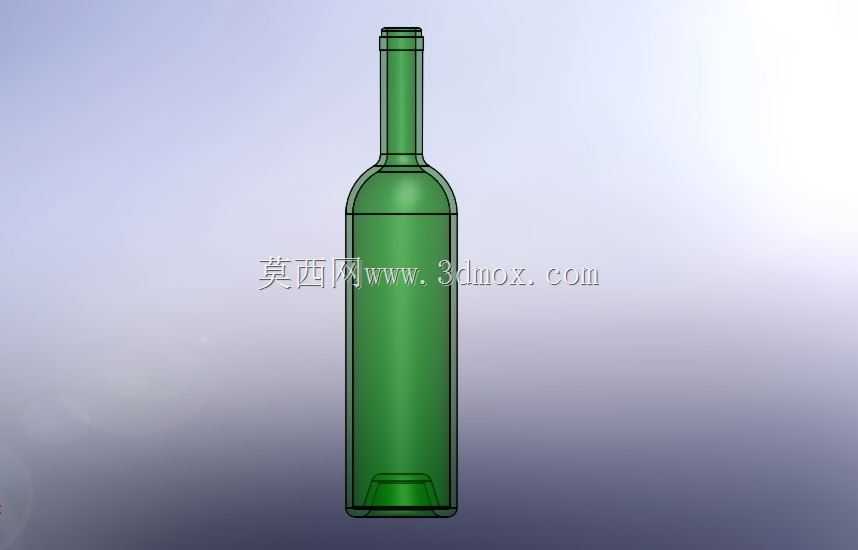

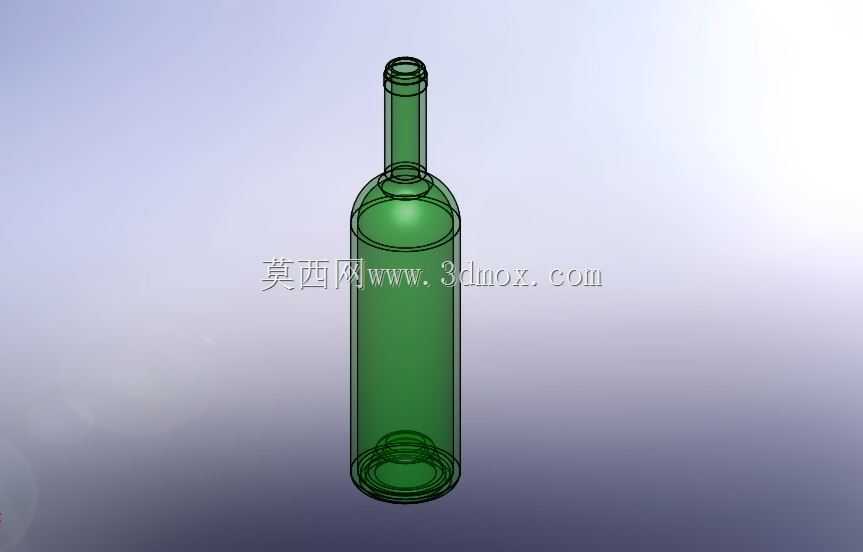

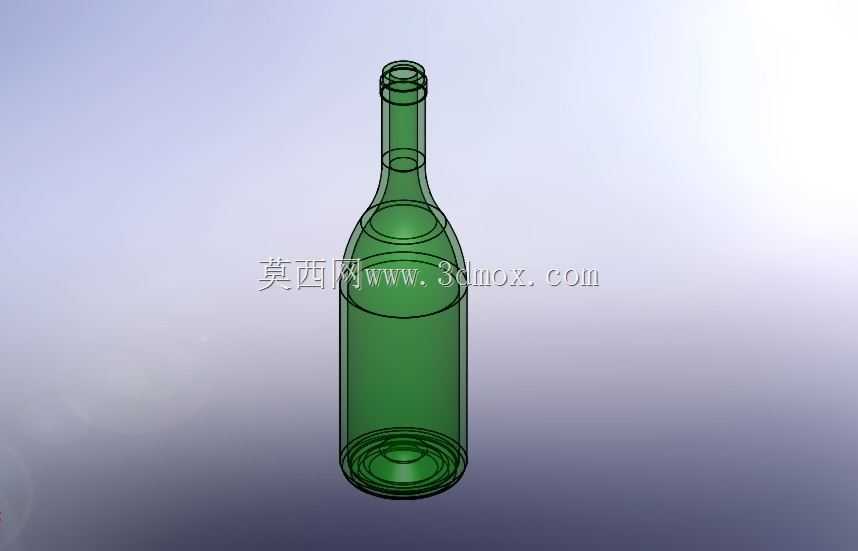

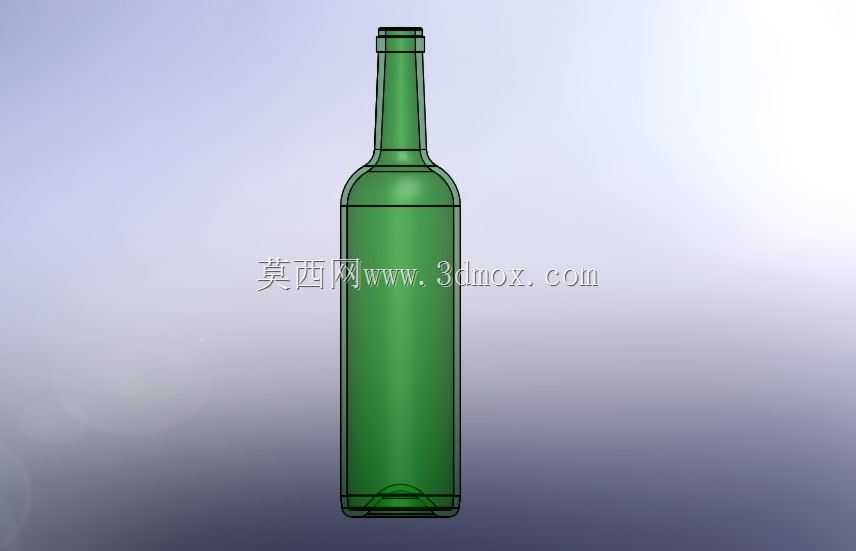

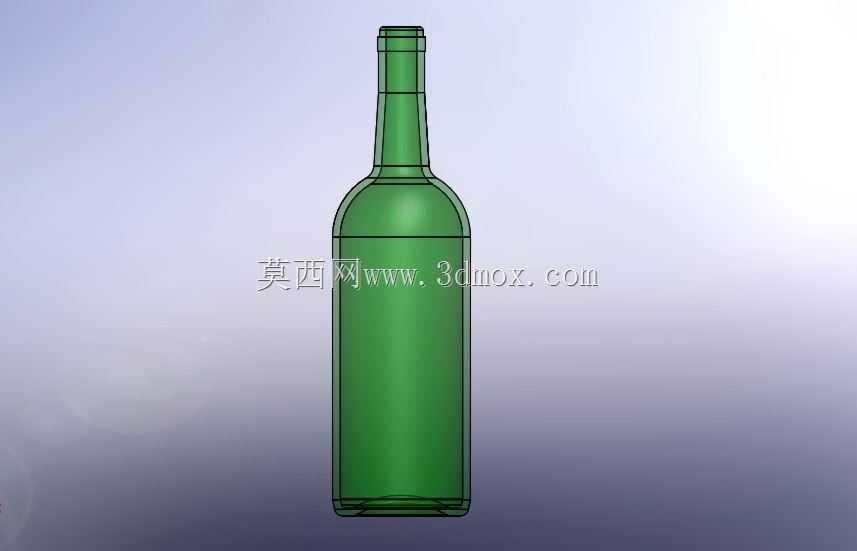

　　瓶身通体采用通透的绿色玻璃质感设计，该配色一方面可过滤部分波长的光线，降低光线对酒体品质的影响，延长酒类产品的货架存储期，另一方面绿色瓶身是酒类产品经典的视觉识别元素，终端陈列时具备较高的辨识度，无需额外增加过多外包装装饰即可传递产品品类属性。在建模过程中，瓶体内外壁均做了连续曲面处理，无尖锐棱角、无曲面断点，可直接导出用于玻璃模具的型腔加工，也可用于灌装线的夹持仿真、跌落测试仿真、堆码强度仿真等前期验证环节，帮助设计人员在开模前完成结构强度、产线适配性的校核，减少后续试模、改模的迭代次数。
