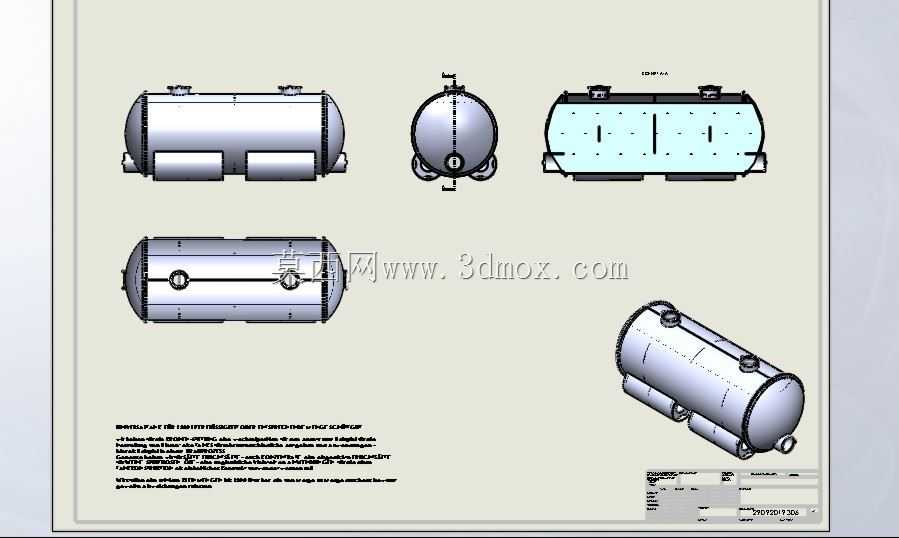

1200升卧式移动多介质储运罐结构

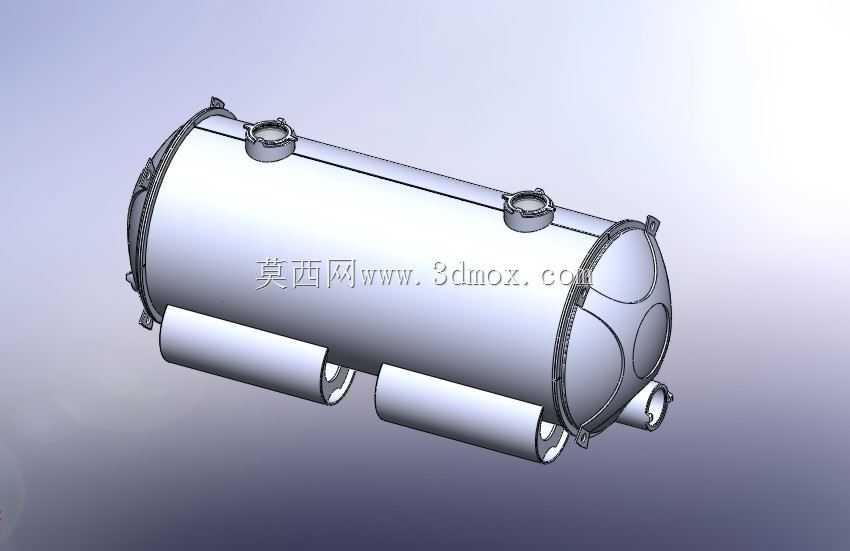

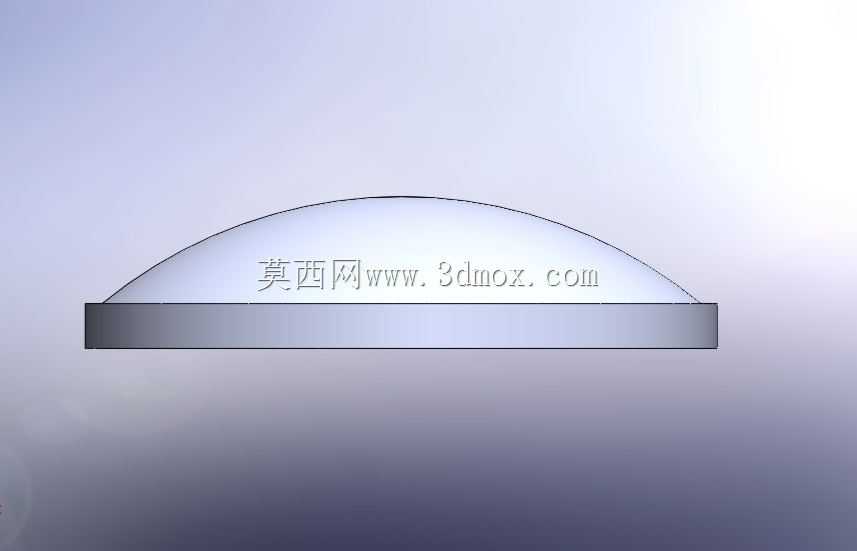

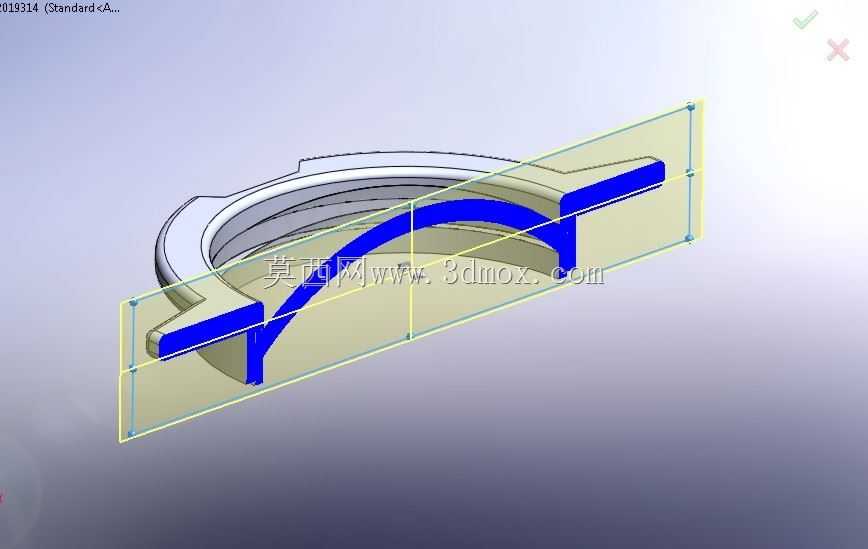

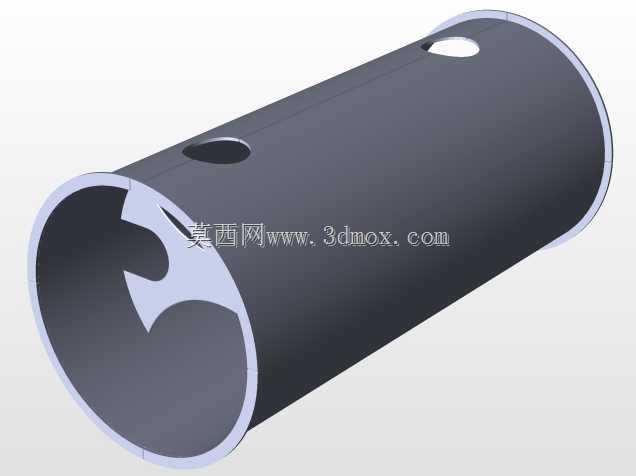

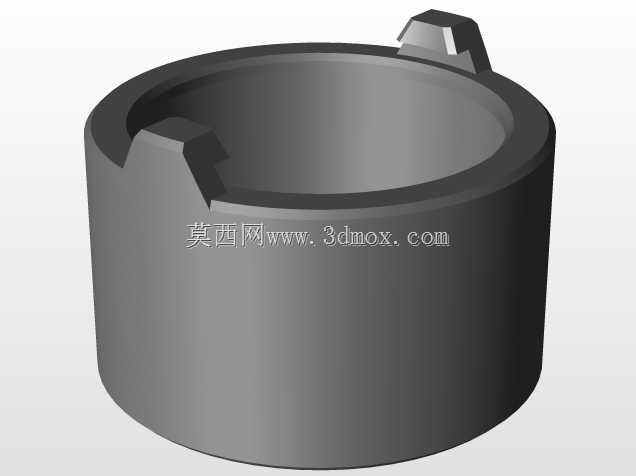

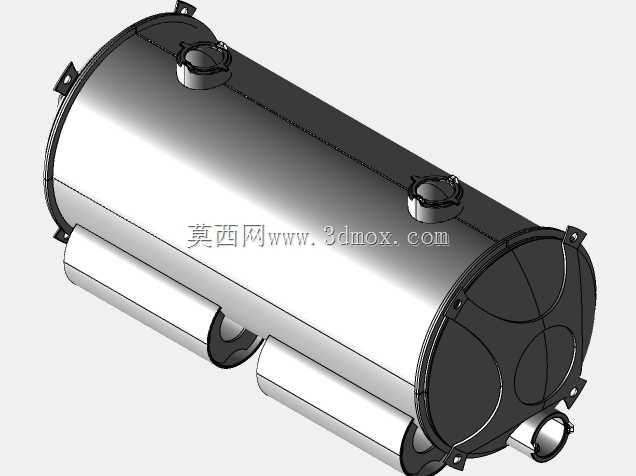

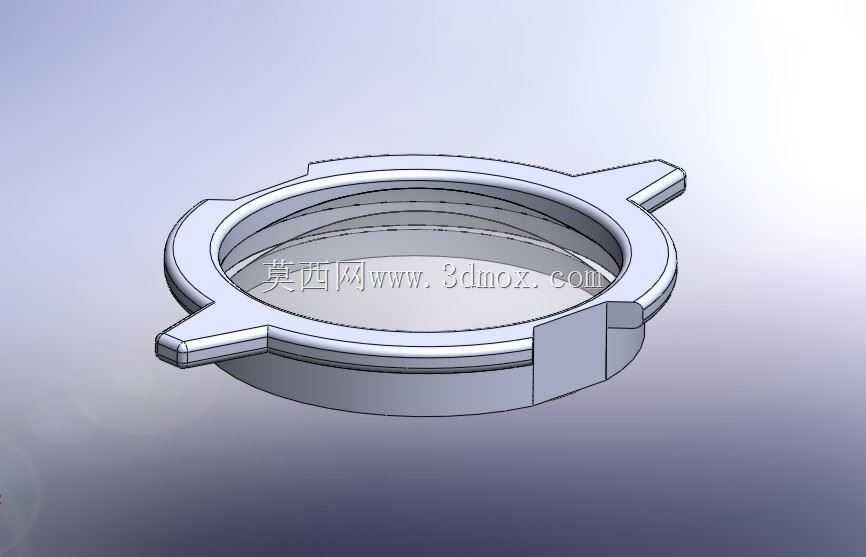

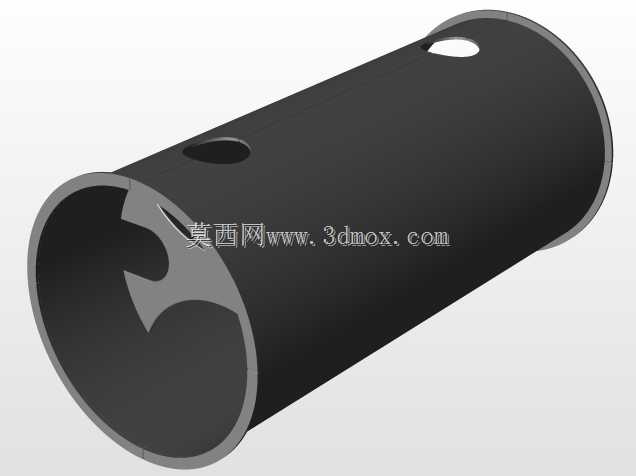

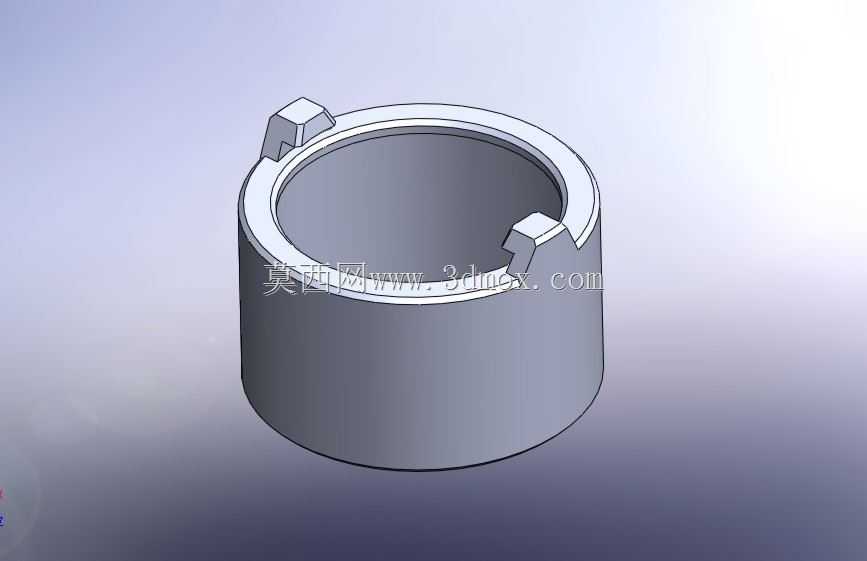

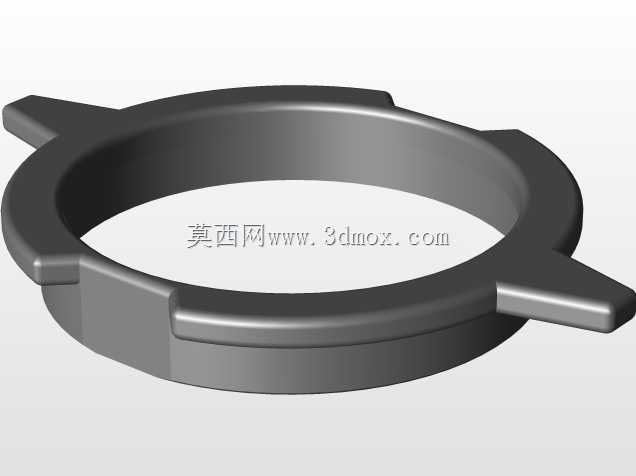

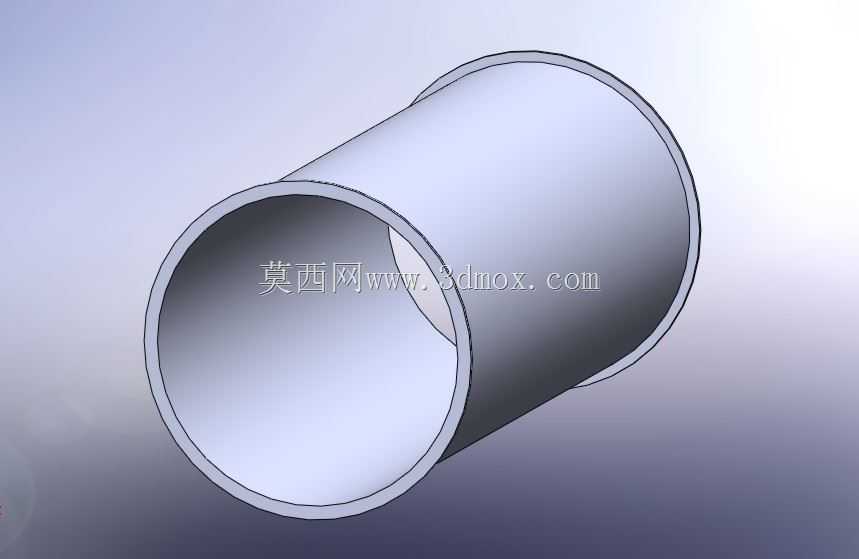

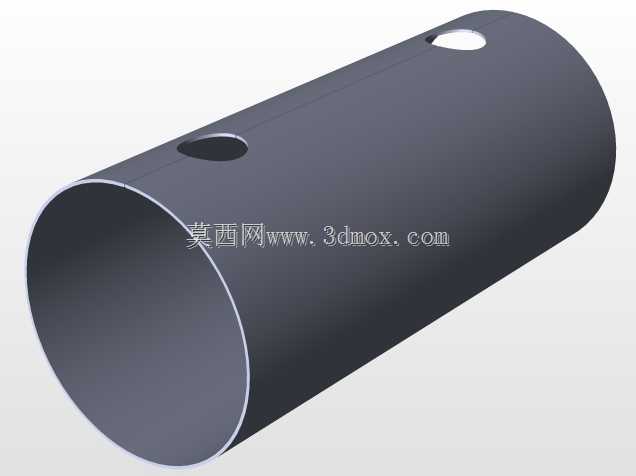

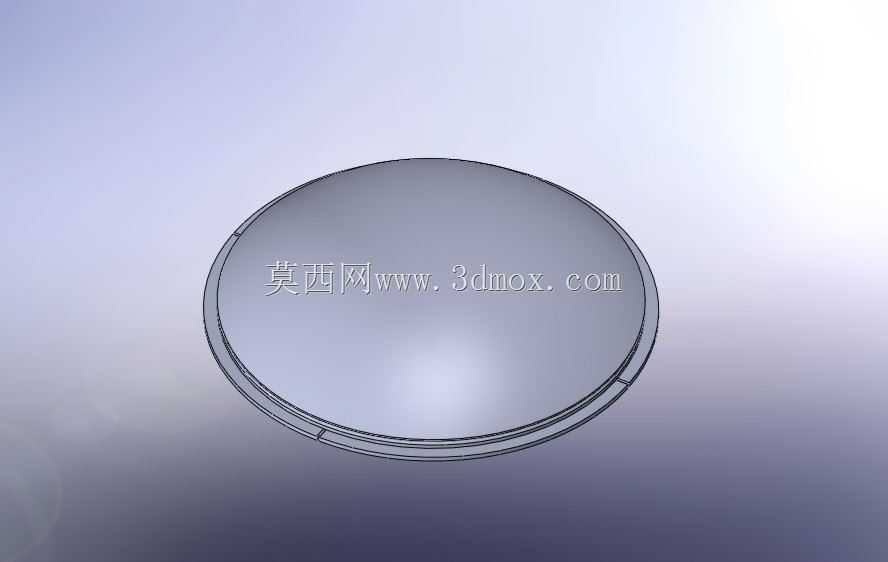

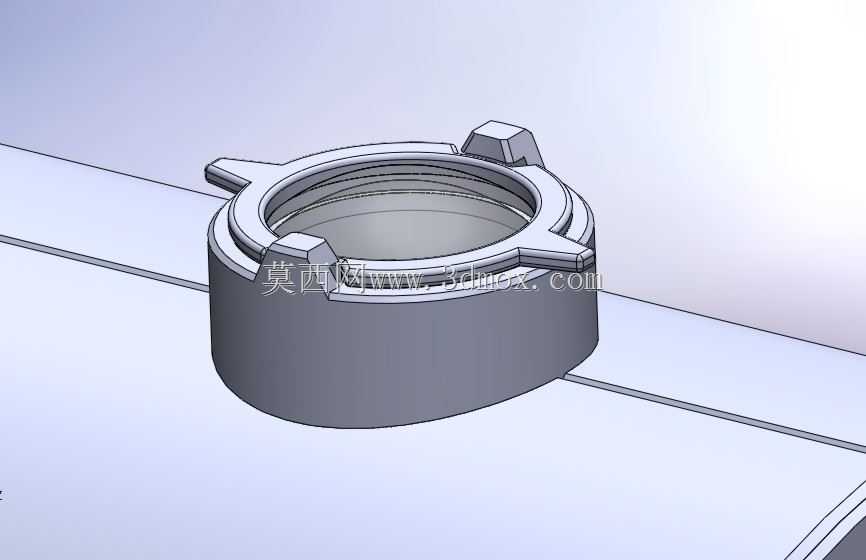

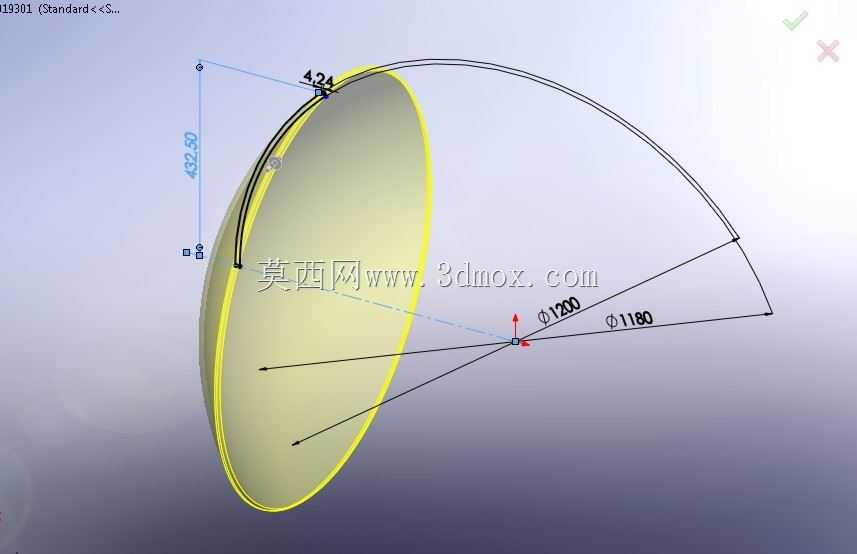

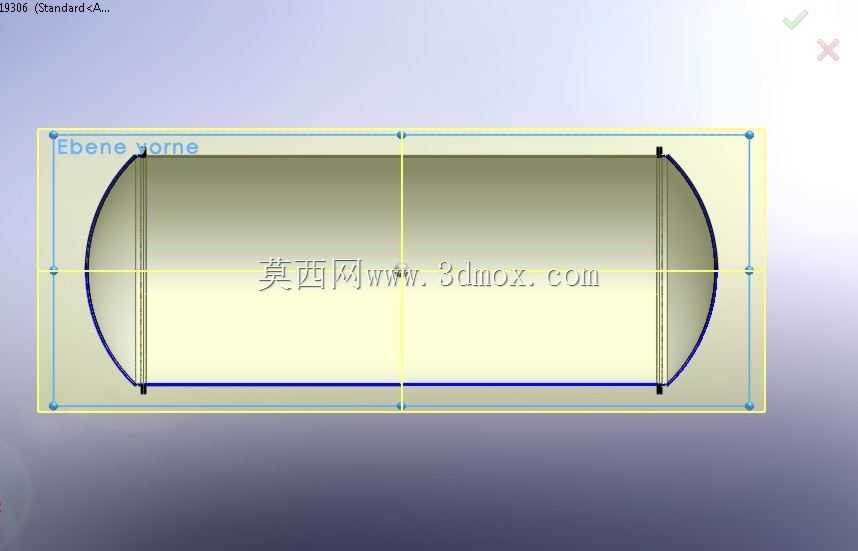

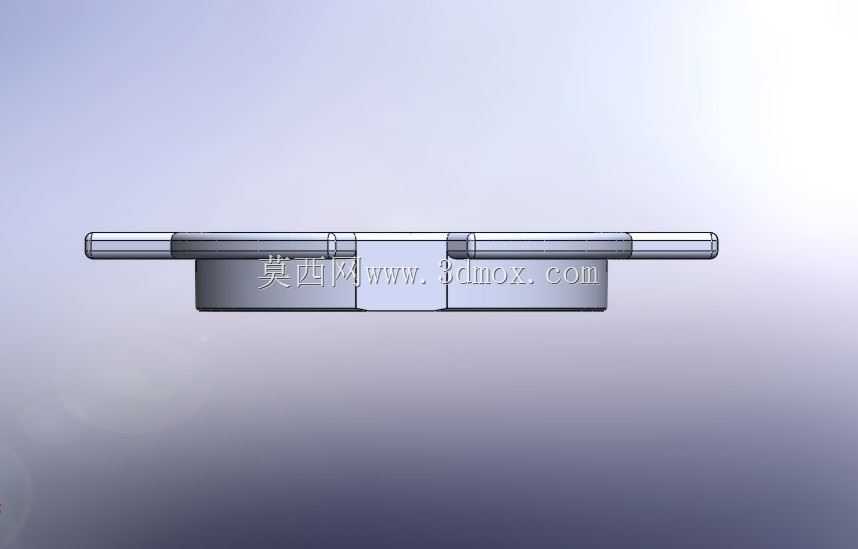

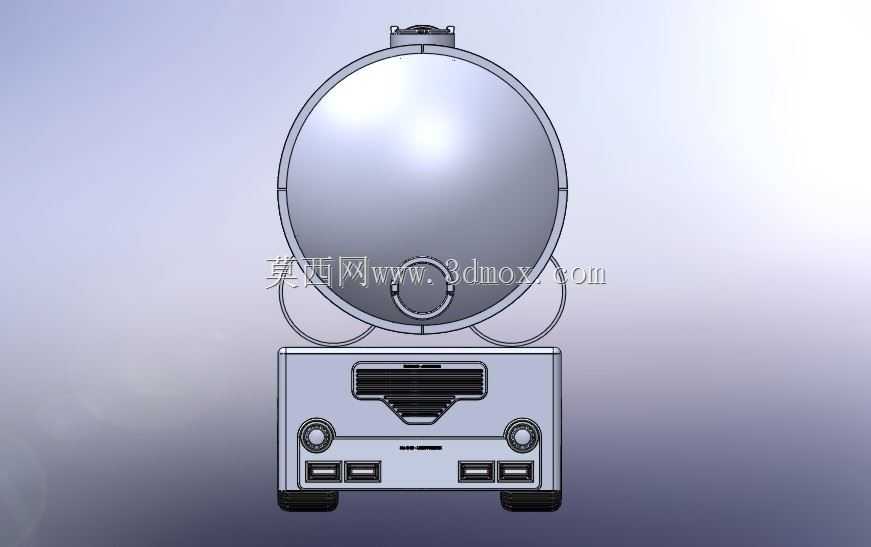

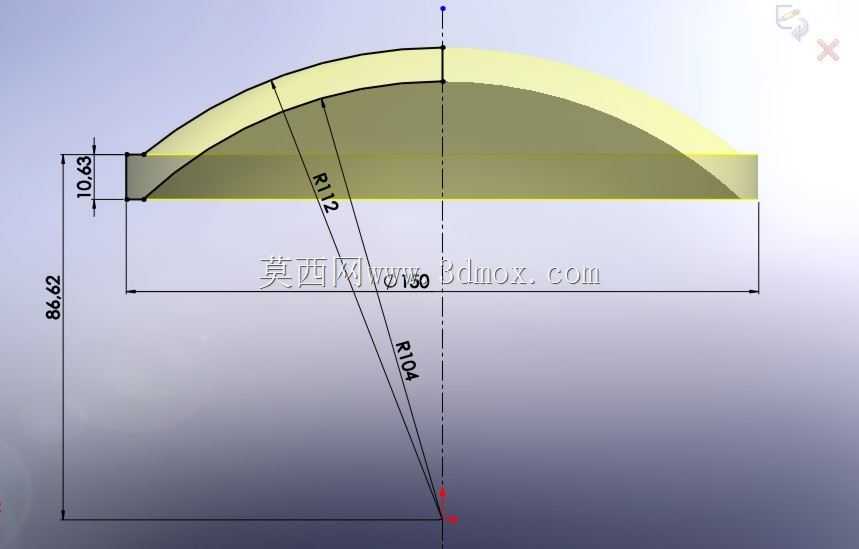

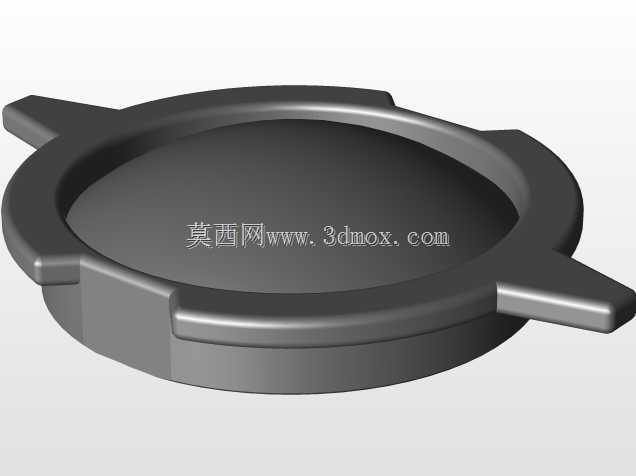

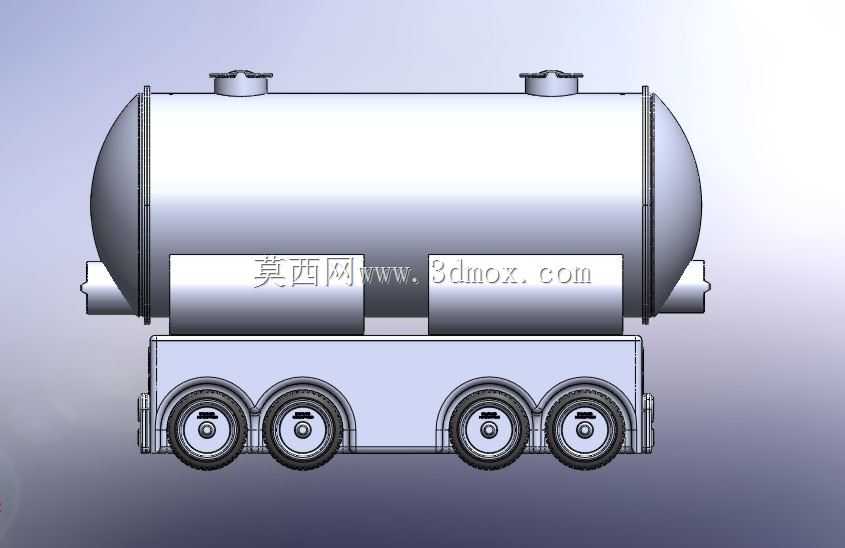

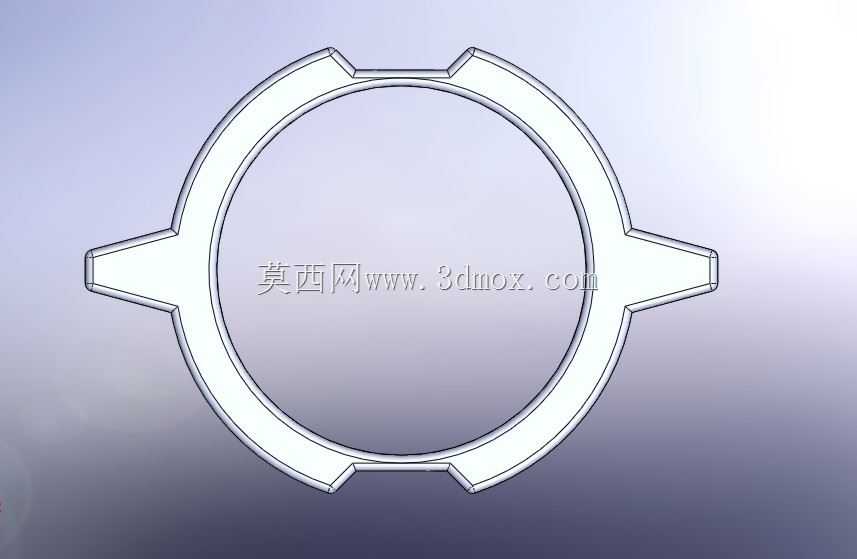

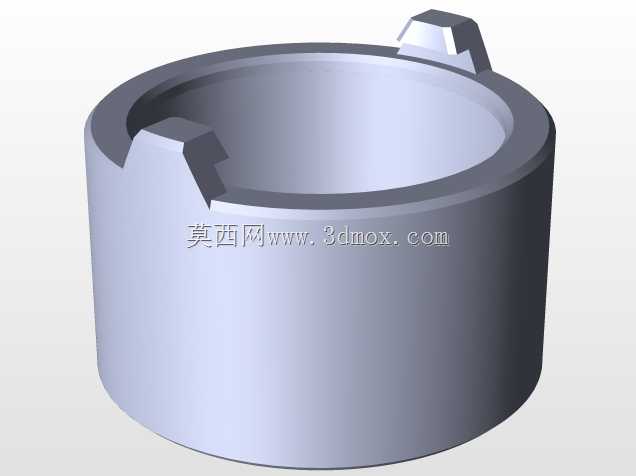

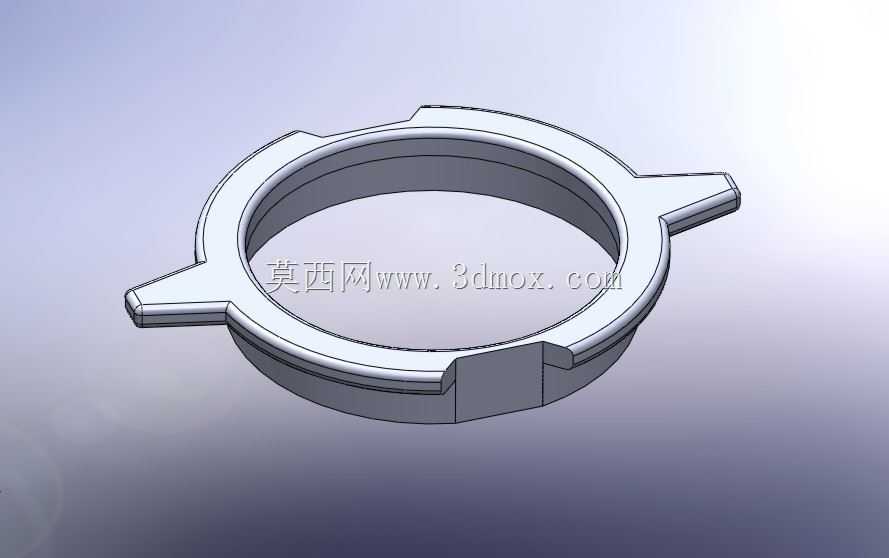

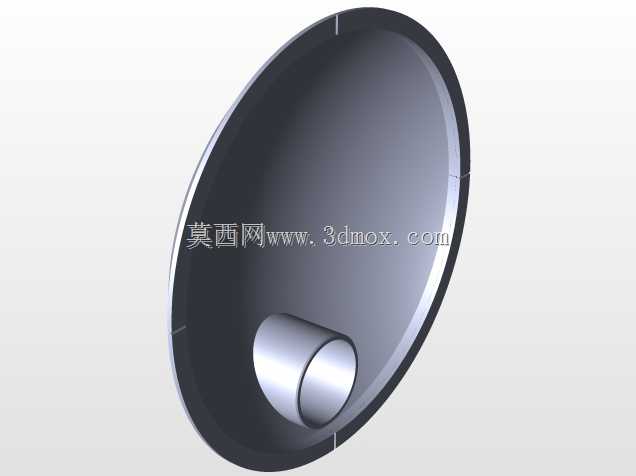

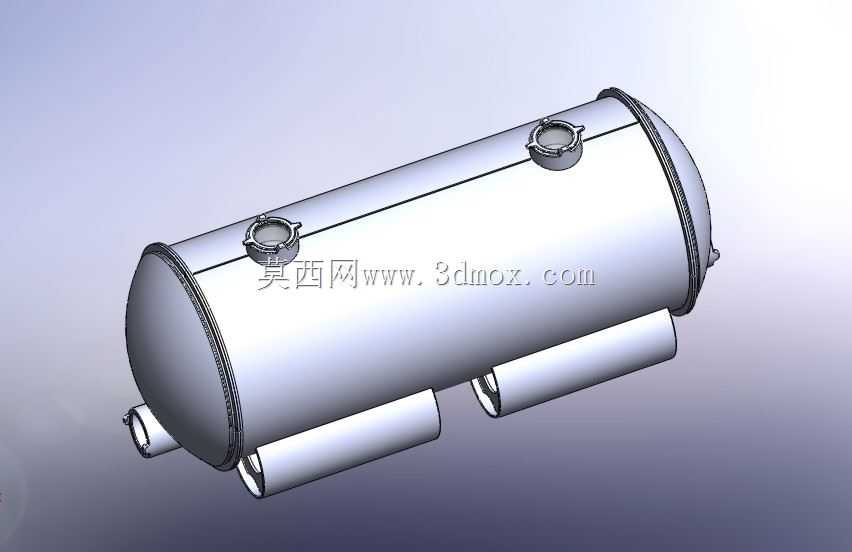

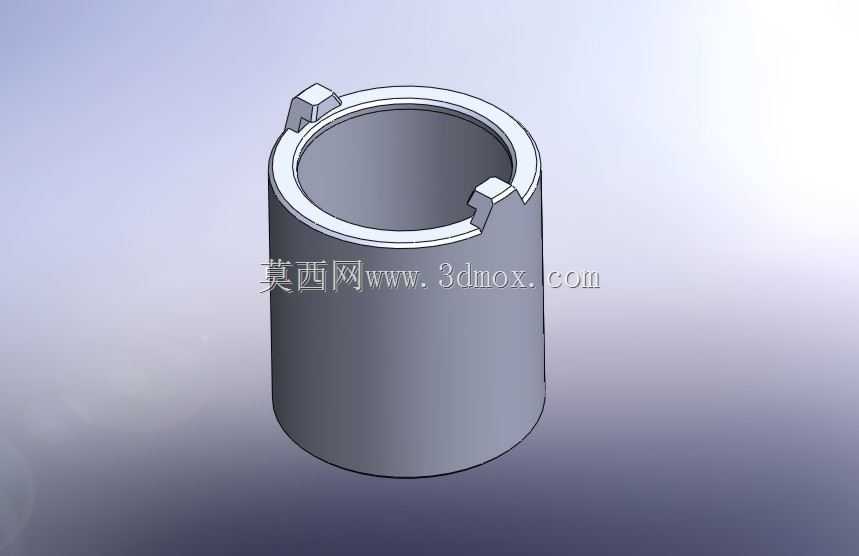

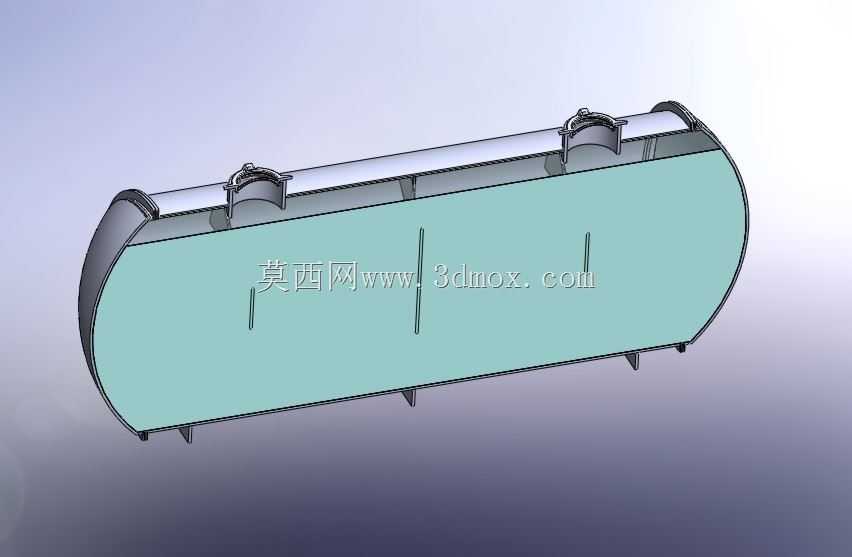

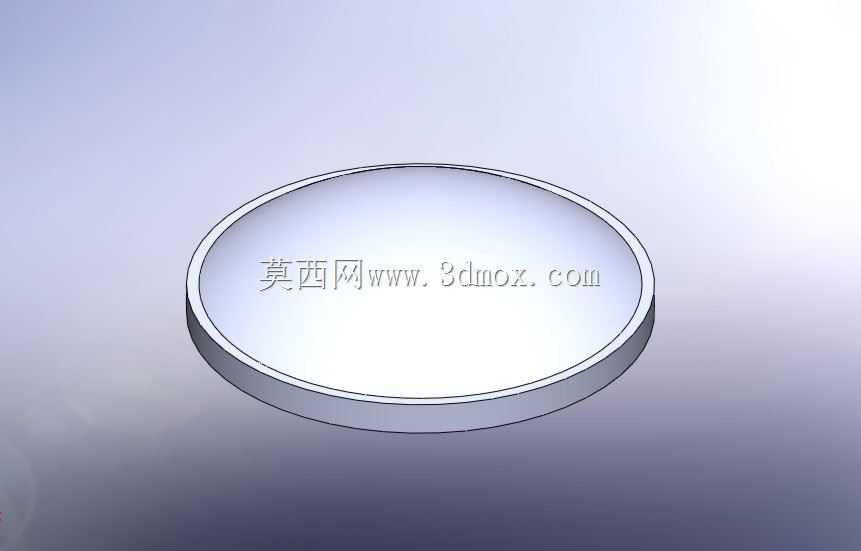

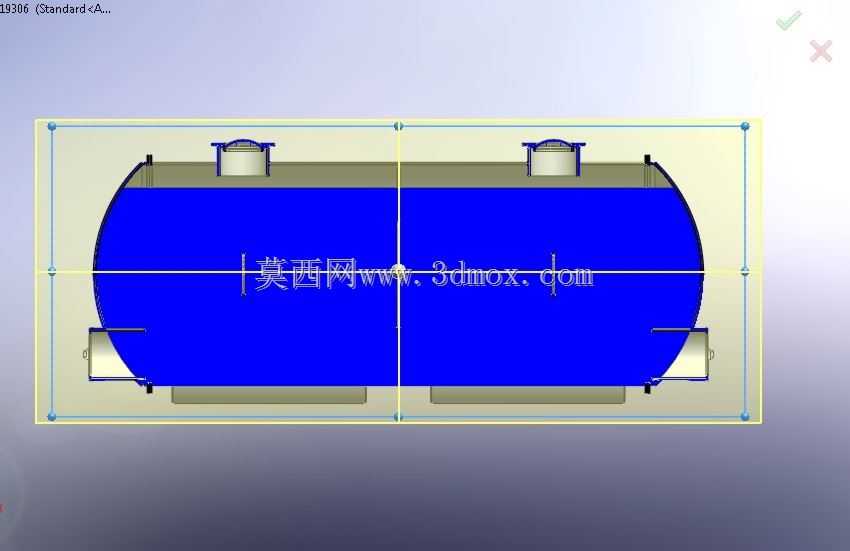

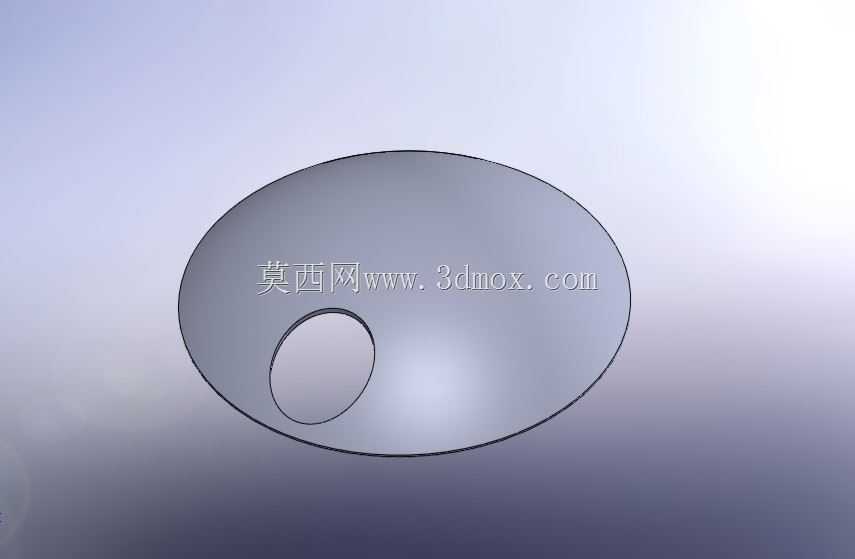

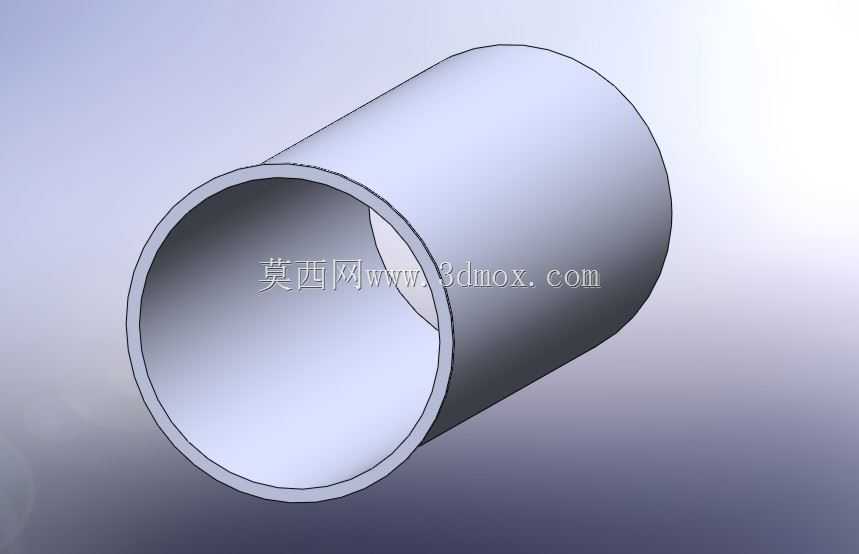

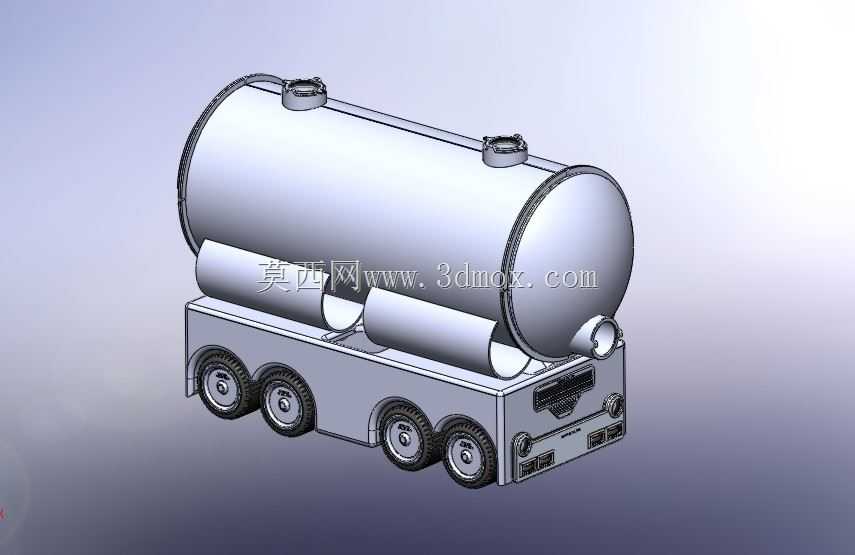

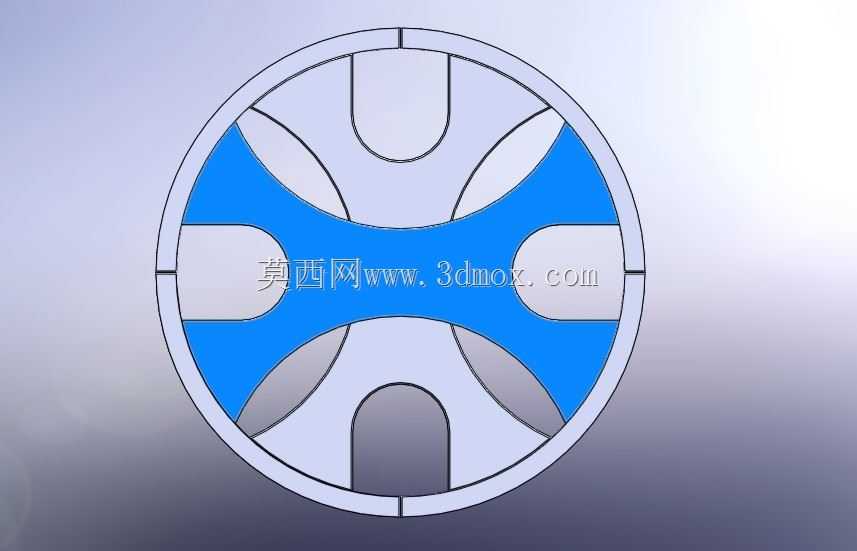

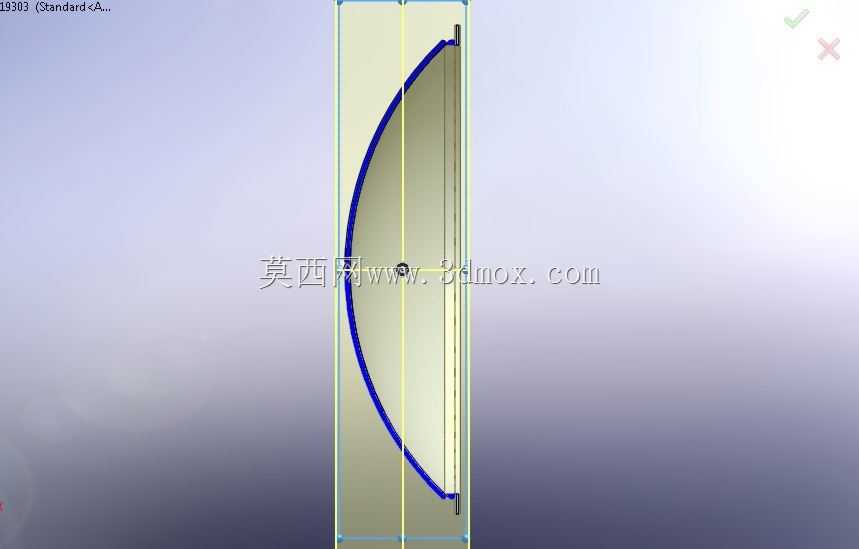

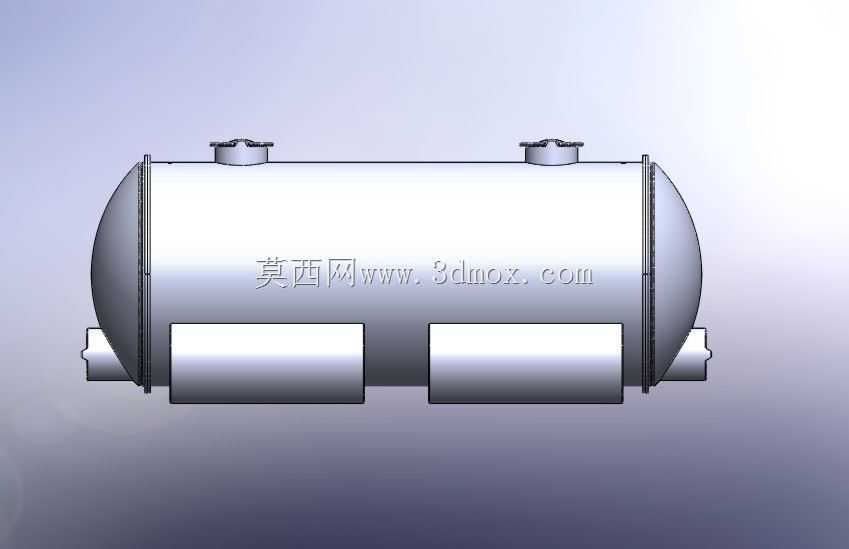

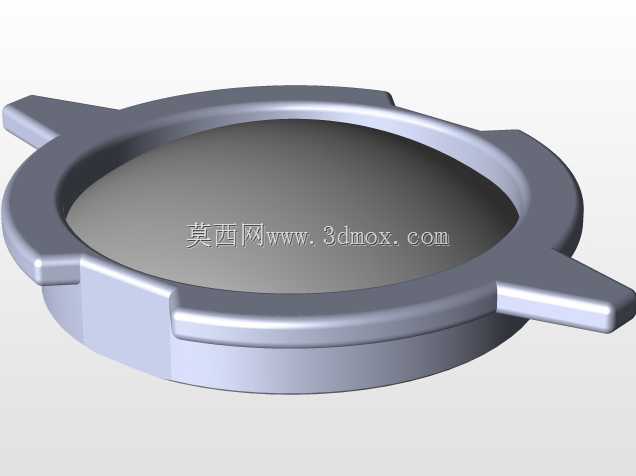

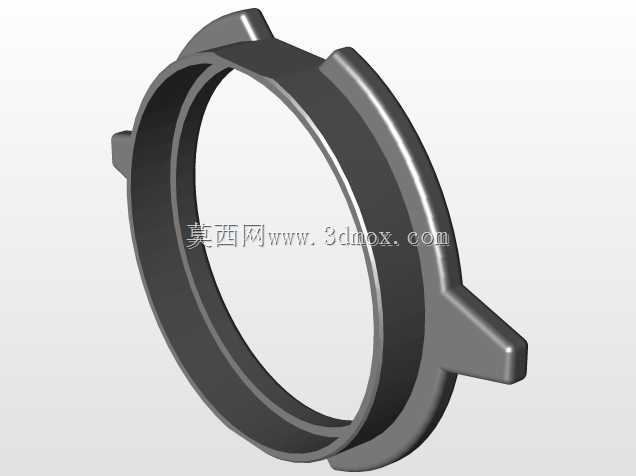

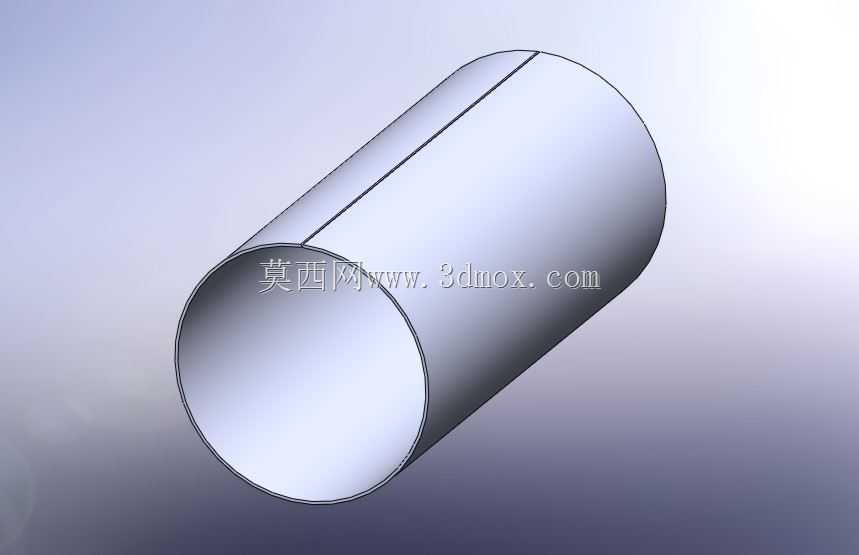

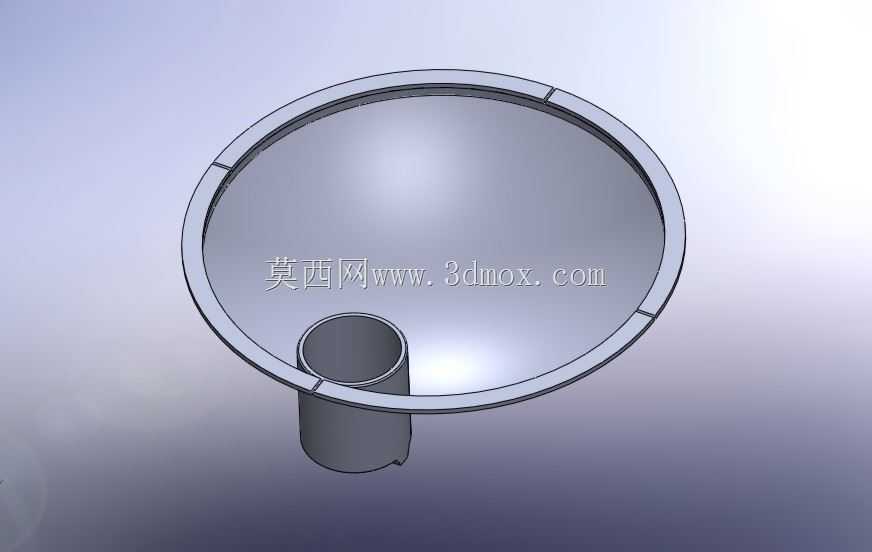

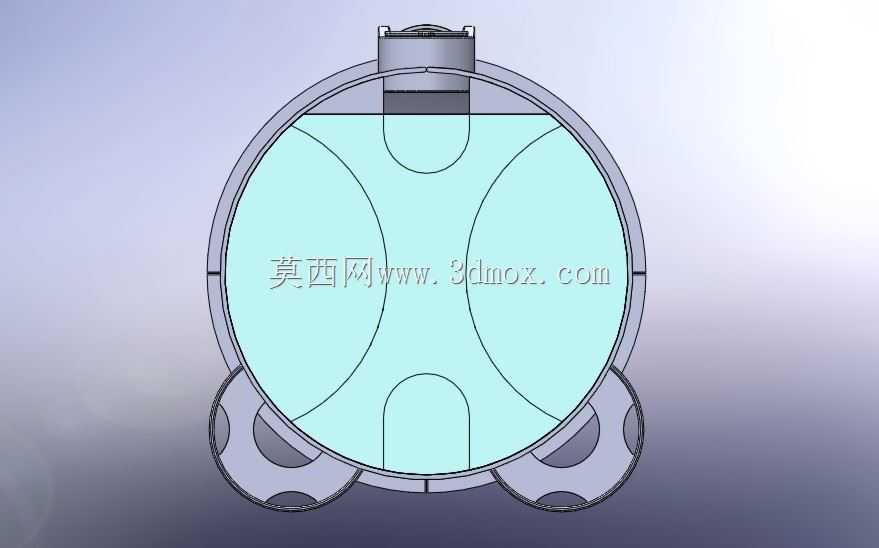

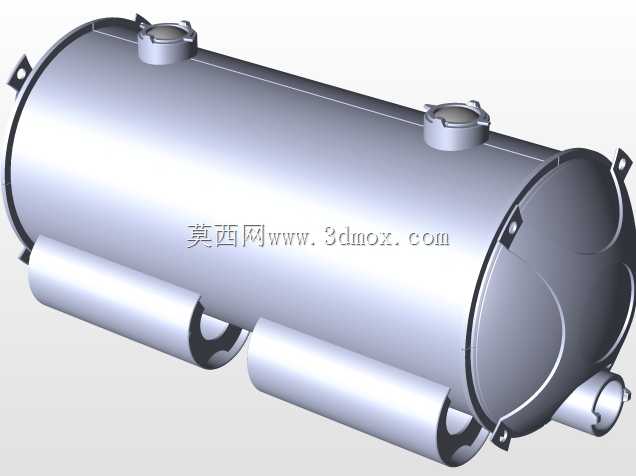

　　这款卧式储运罐体采用轮式集成底盘设计，核心围绕小批量多品类流体与散料的灵活转运、暂存需求开发，适配小型作坊、试验工坊、户外临时作业点的物料存储场景，可同时满足液态物料与颗粒散料的水平放置存储要求，打破传统储罐单一介质存储的局限。罐体主体采用卧式椭圆封头结构，相比立式储罐大幅降低整体重心，配合下方多组重载脚轮组成的行走底盘，在平整硬化路面可实现短距离人力推移转场，无需额外吊装设备辅助移位，适合车间内不同工位间的物料调配、户外临时作业点的物料就近存储使用。罐体顶部设置两个独立快开式人孔，分别对应不同介质的装填作业，可避免不同品类物料装填时的交叉污染，人孔采用快拆压合结构，无需专用工具即可完成启闭操作，日常装填、内部清理作业效率更高；

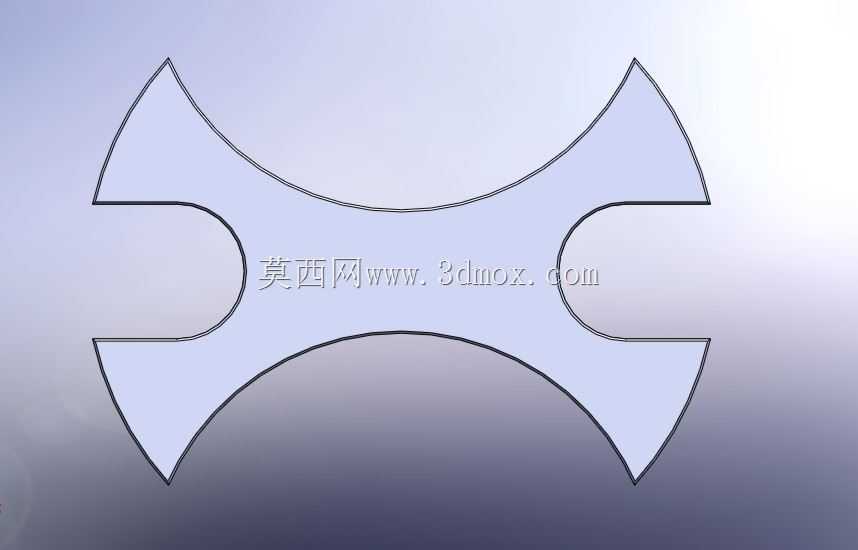

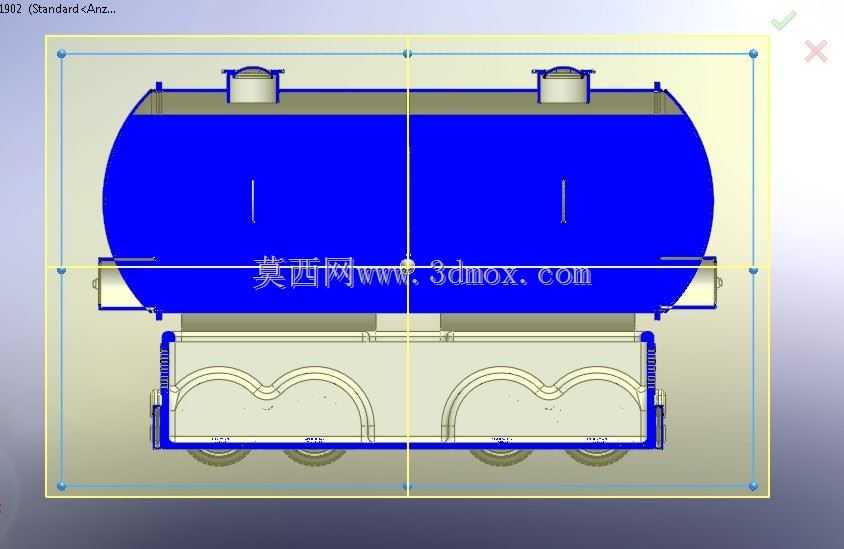

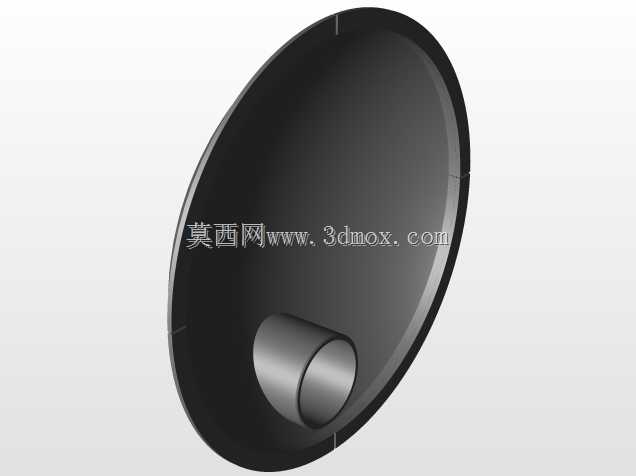

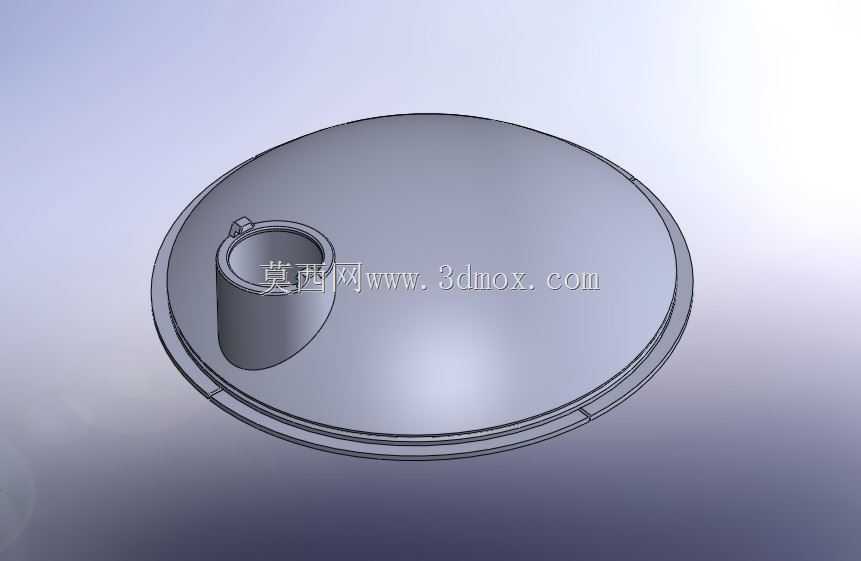

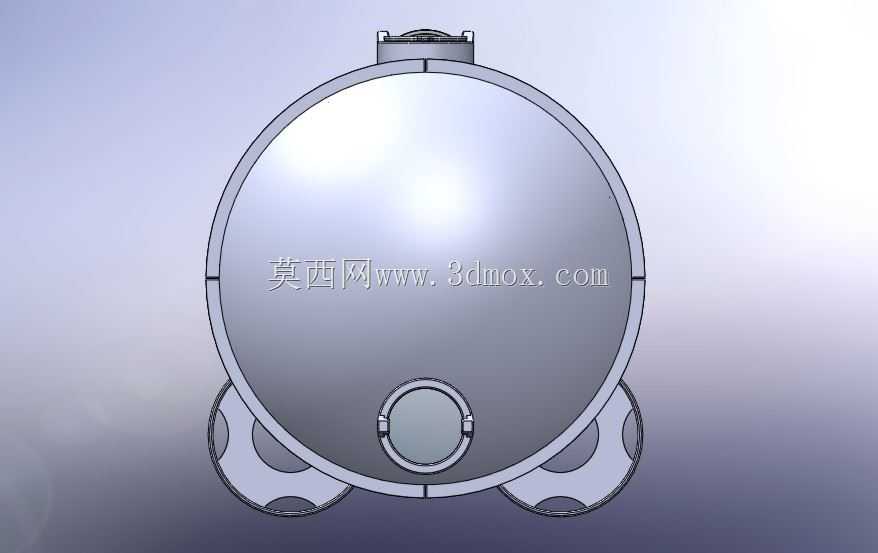

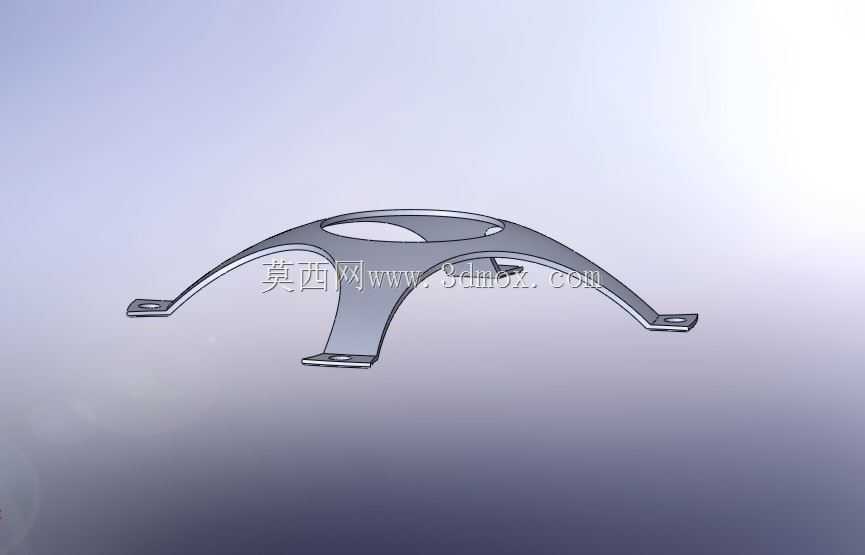

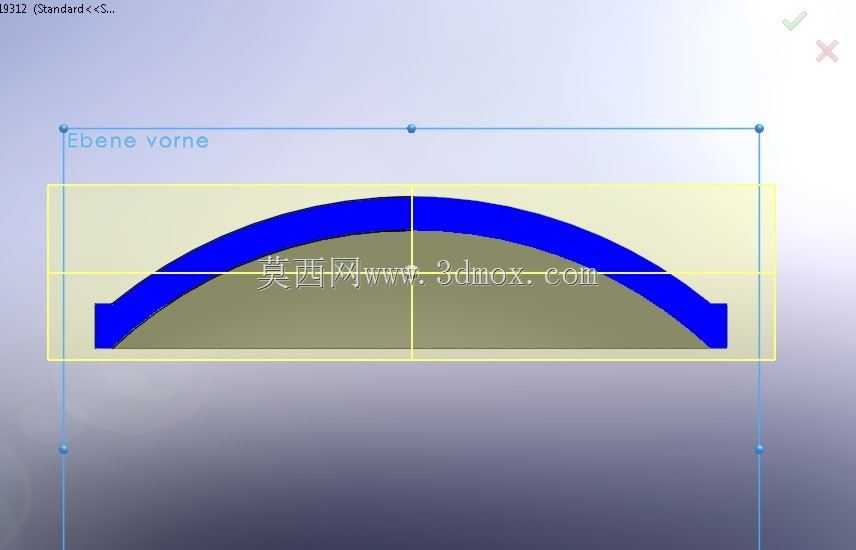

　　罐体端部设置低位出料接口，接口位置贴合罐体底部最低点，可保证液态物料排空无残留，散料出料时也可借助罐体自身倾斜角度完成自流卸料，无需额外配置泵送或刮料装置。底盘框架采用型钢焊接成型，罐体与底盘之间设置弧形支撑托座，托座与罐体外壁贴合面加装缓冲垫层，既可以分散罐体承重应力，避免局部应力集中导致的罐体变形，也能减少移动过程中颠簸对罐体焊缝的冲击。设计阶段充分考虑小批量物料试制的使用需求，罐体有效容积标定为1200升，整体外廓尺寸适配常规车间门洞、货运电梯的通行边界，转场过程中无需拆解即可完成跨区域转运；底盘轮组采用双排轮布局，单轮承重匹配满载工况下的总重量，轮组自带转向结构，狭小空间内转向调整灵活，可在狭窄的车间通道内完成对位停靠。

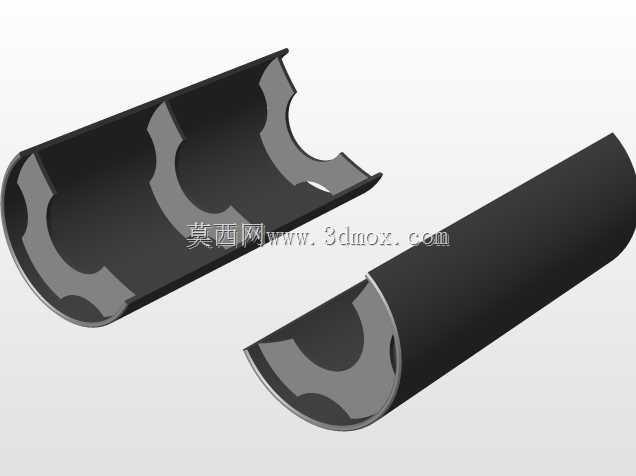

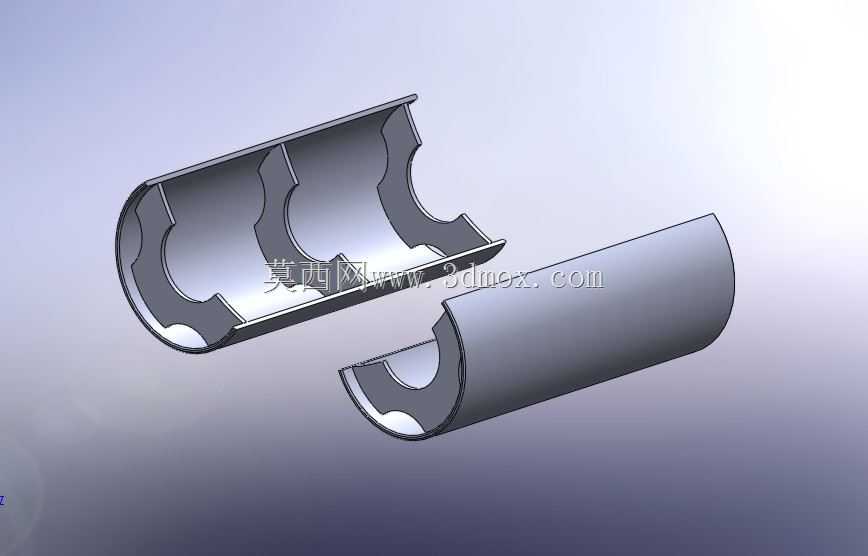

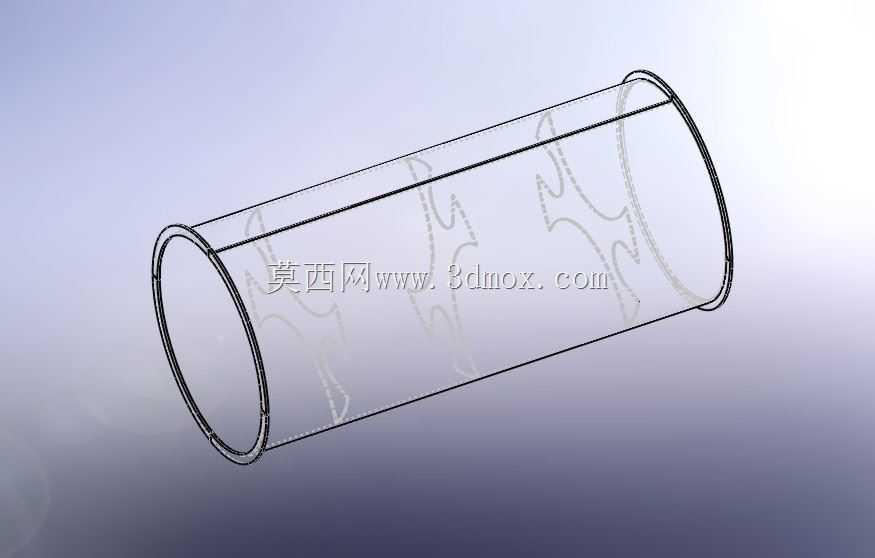

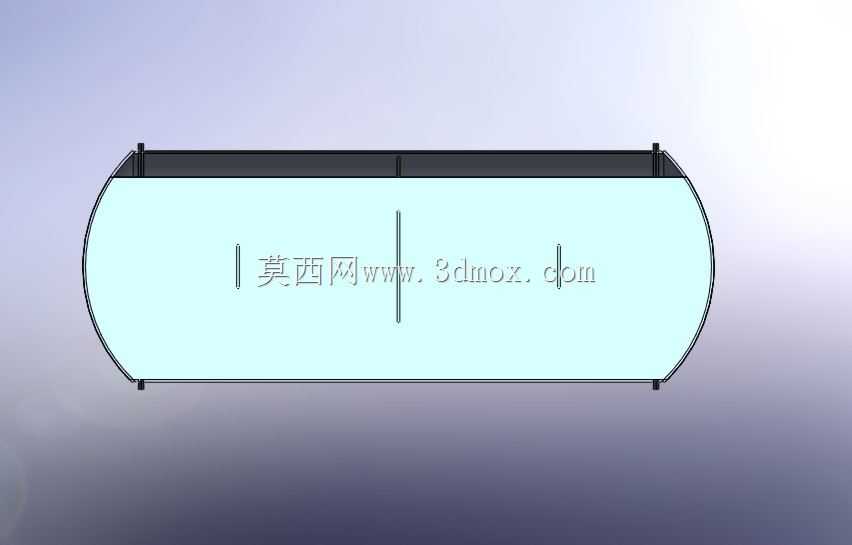

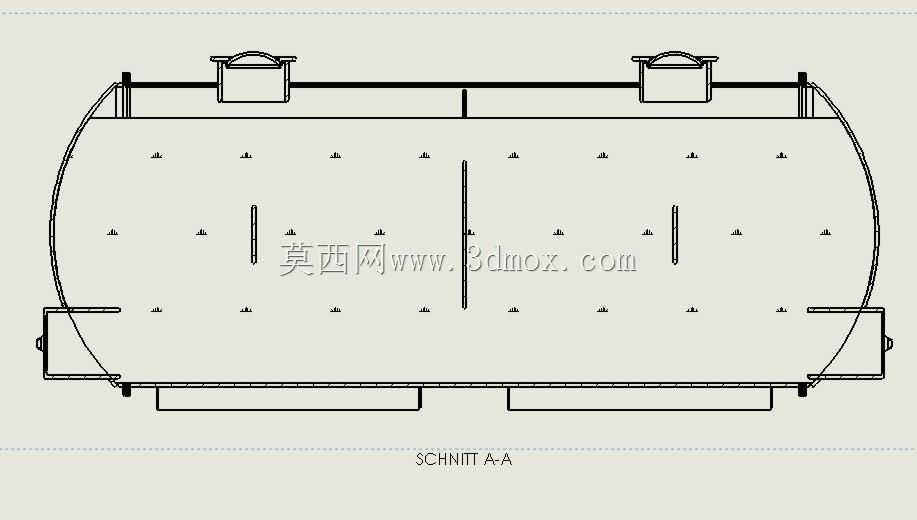

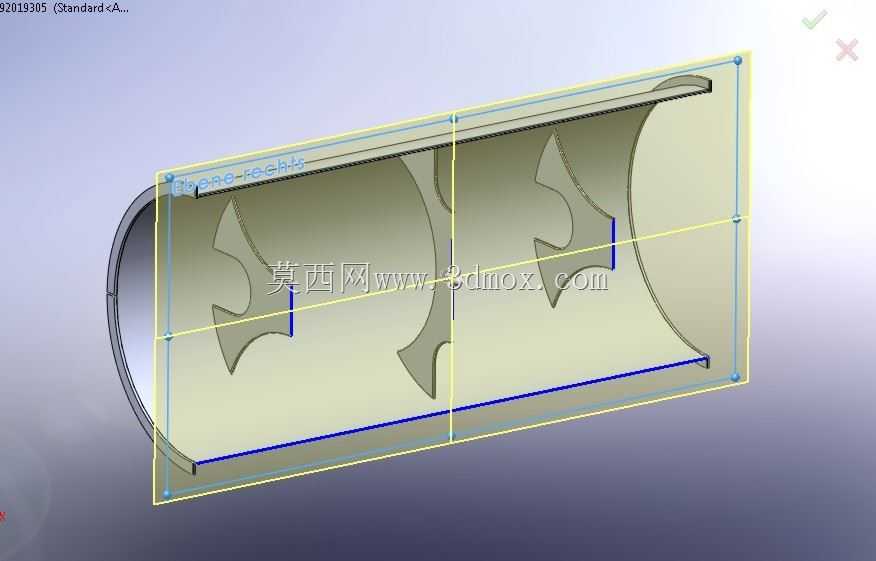

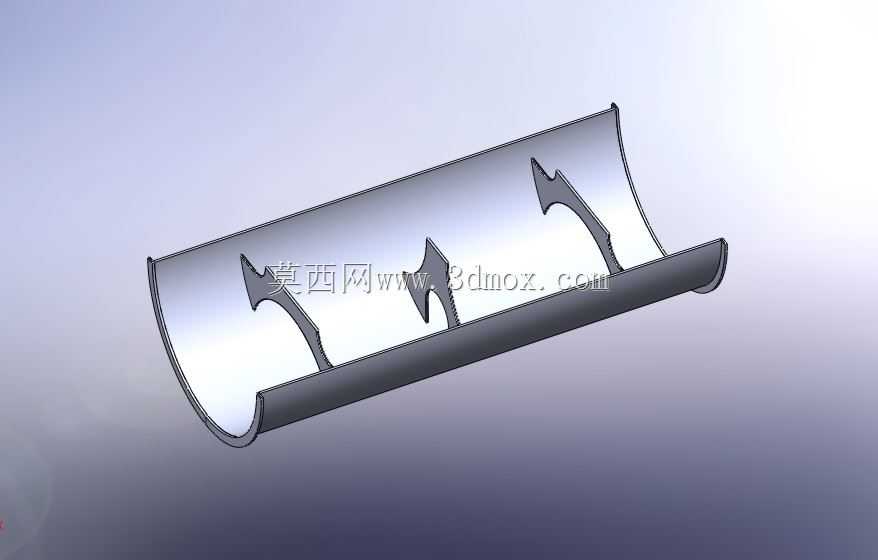

　　针对不同物料的存储特性，罐体内部可根据使用需求加装简易分隔腔，实现同一罐体不同腔室存储不同物料的功能，无需额外配置多个独立储罐，大幅降低小批量多品类生产场景的设备投入成本；罐体所有外露接口均采用标准通用尺寸，可快速对接常规输送管路，无需定制转换接头，日常使用的配件通用性更强。
