自助售货机长保食品密封承载模块结构

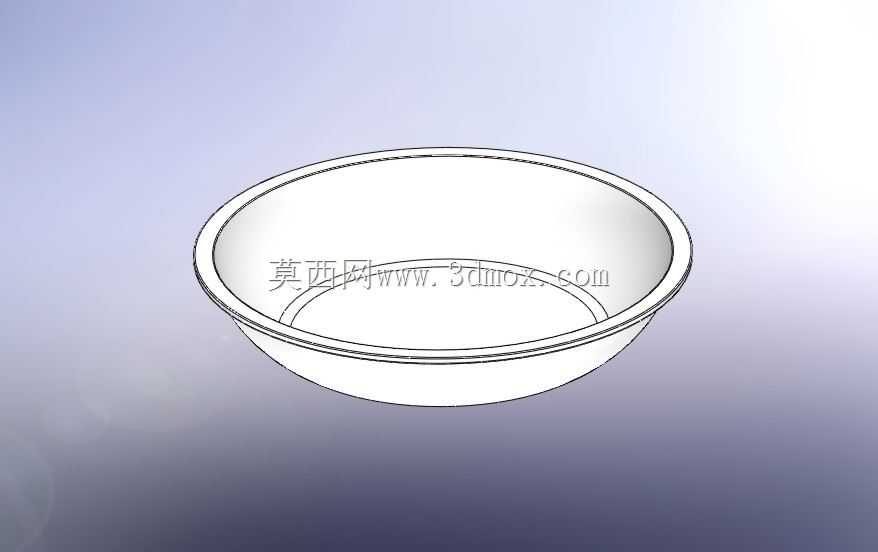

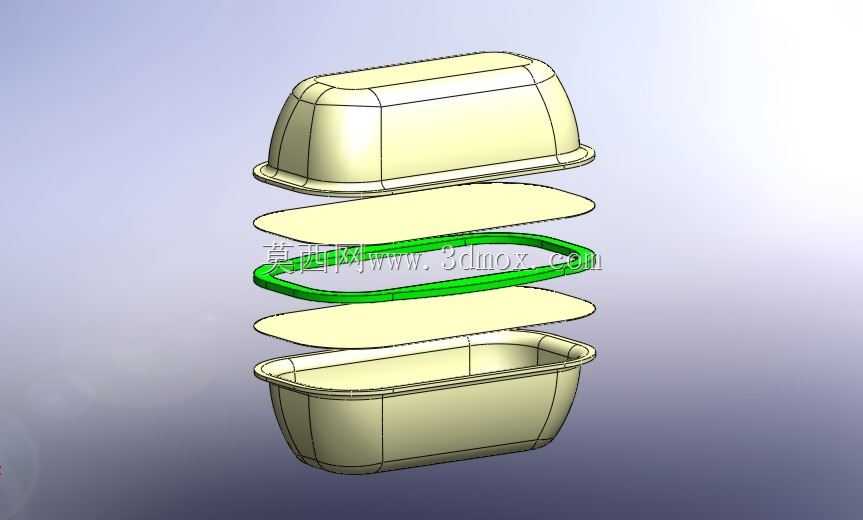

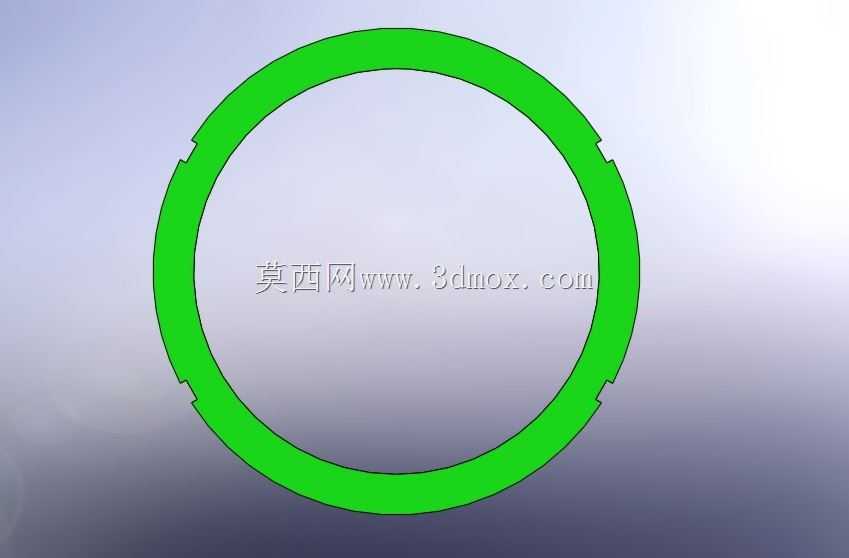

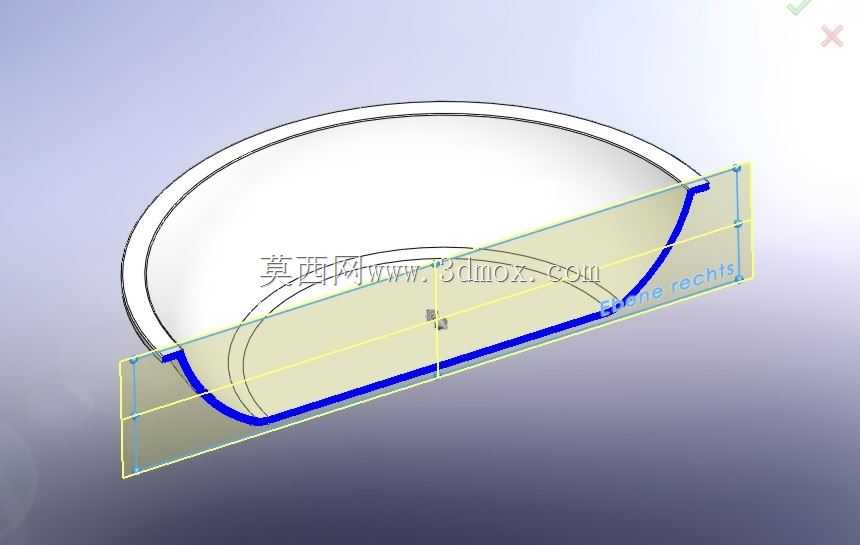

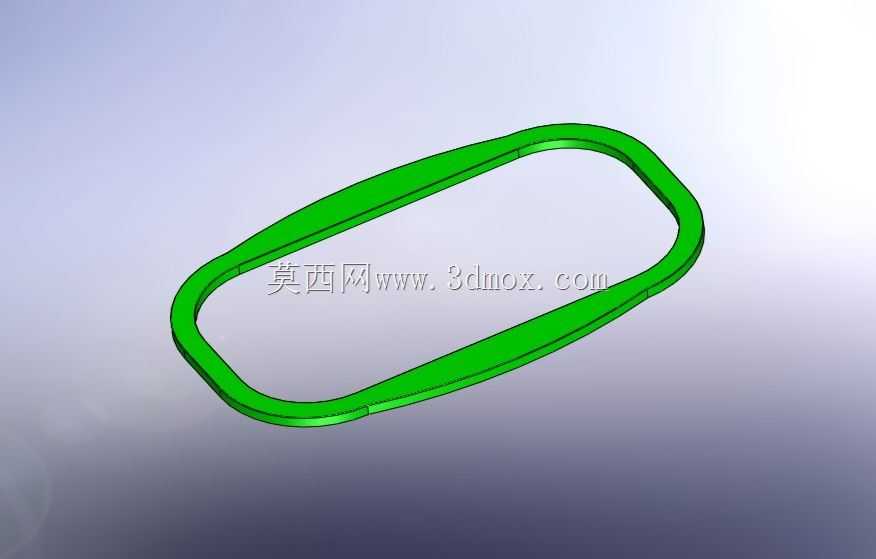

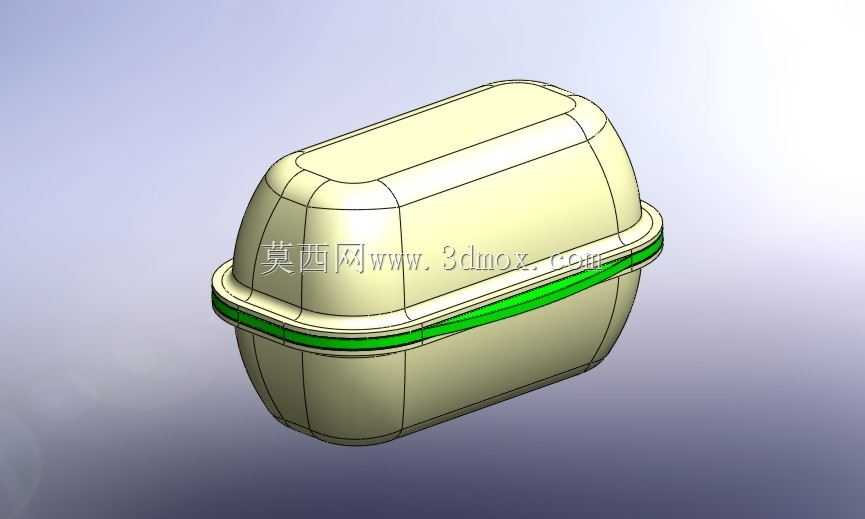

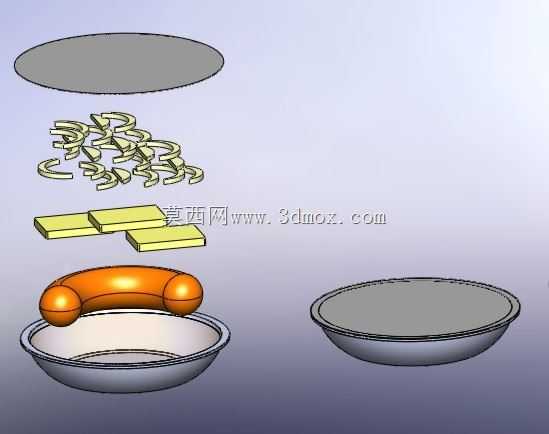

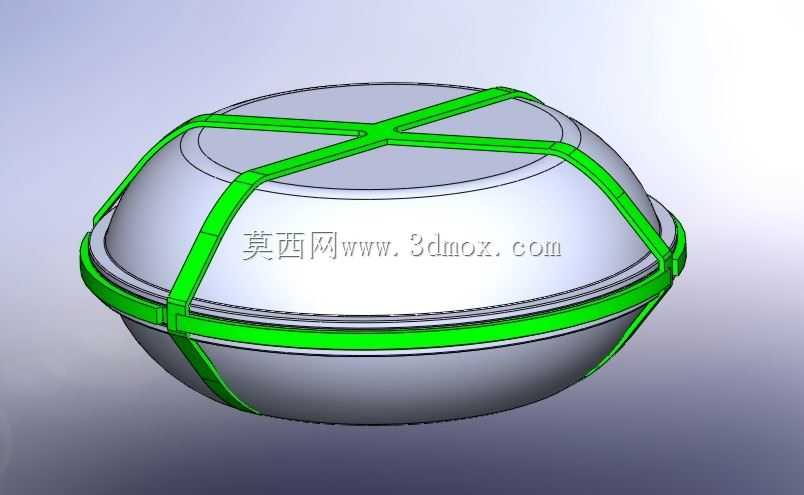

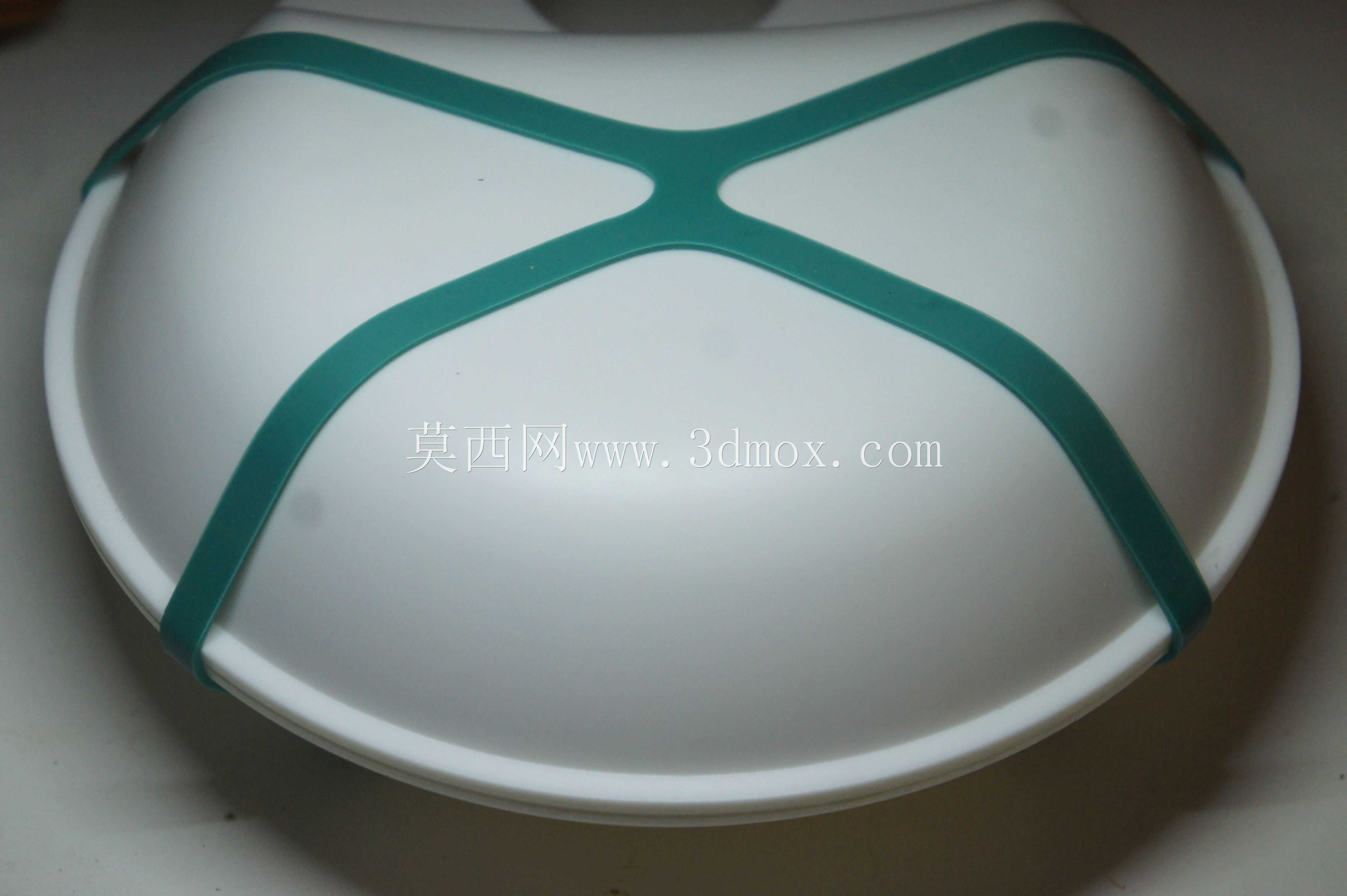

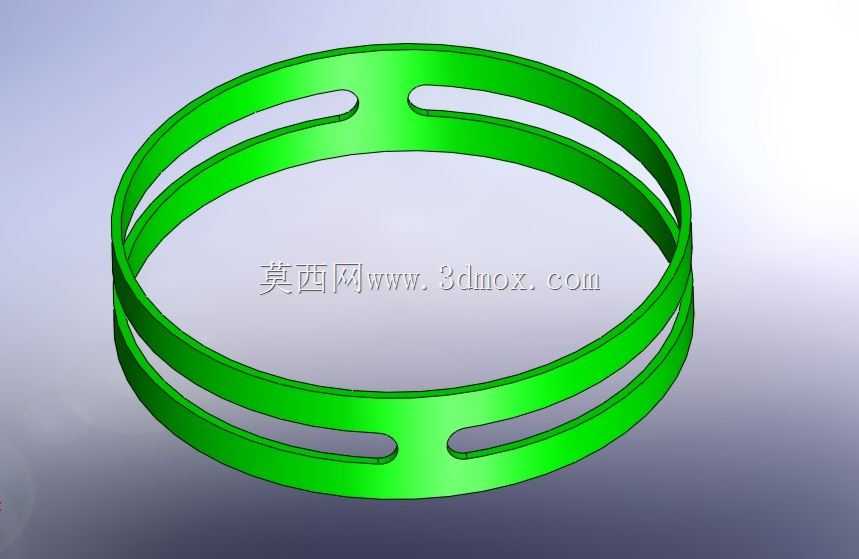

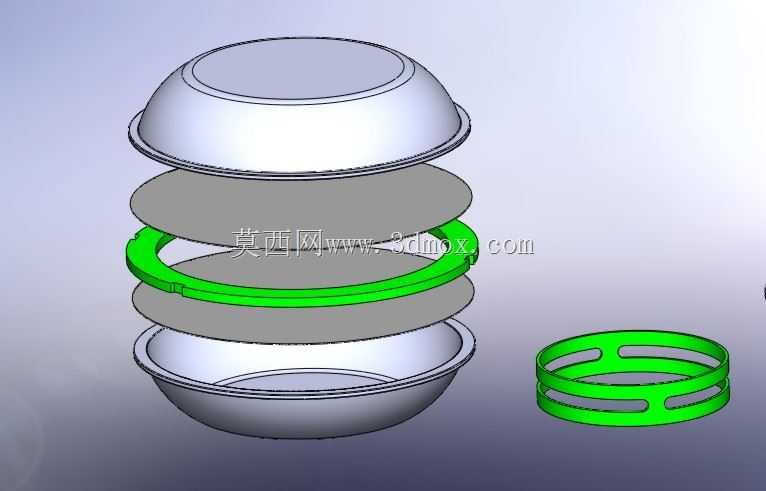

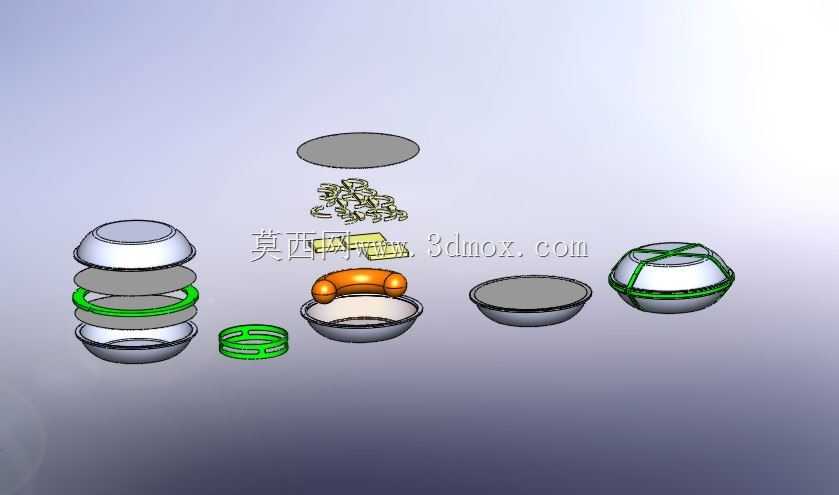

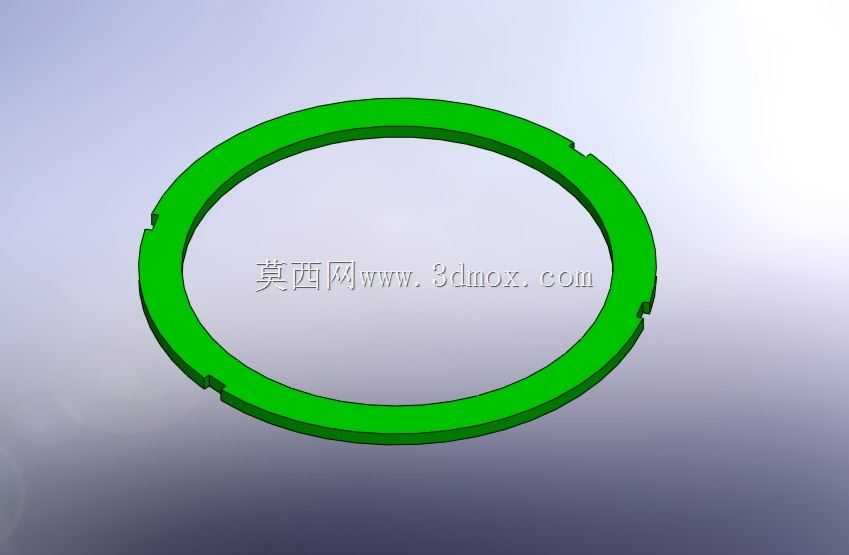

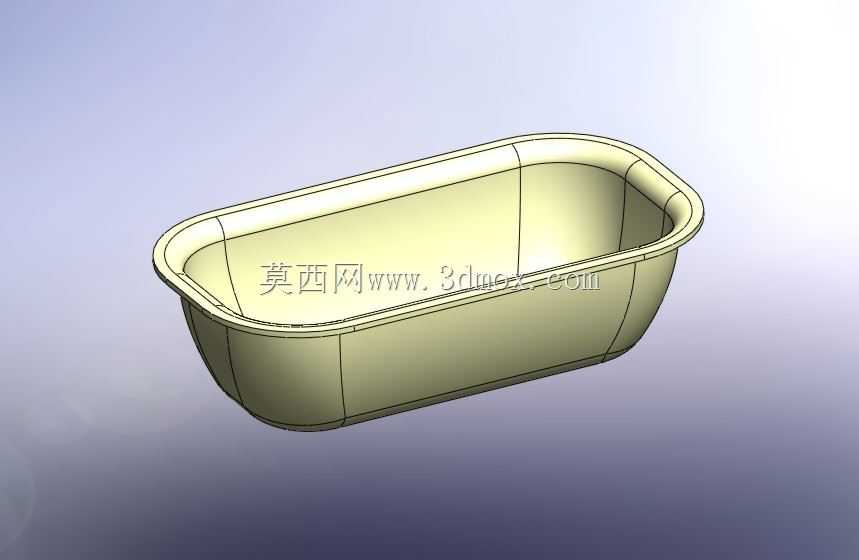

　　该结构主要适配无人自助售货终端的耐储食品配送场景，针对罐头类预包装长保食品的模块化存储、取放流转需求设计，解决传统售货机货道内食品易移位、堆叠易滑落、密封防护不足的问题。整套结构采用上下对称的碗状承托壳体作为主体承载单元，壳体边缘做圆弧翻边处理，既避免取放过程中剐蹭食品外包装，也能在堆叠时形成贴合的支撑面，减少相邻模块间的晃动间隙。中间设置的绿色环形限位卡扣是整套结构的核心功能件，卡扣内侧做与壳体翻边匹配的卡槽，上下两组壳体扣合后，将环形卡扣卡入上下壳体的接缝位置，即可完成整套承载单元的锁合，无需额外紧固件，装配和拆解都可徒手完成，适配售货机运维人员快速补换货的操作需求。环形卡扣上开设的对称镂空槽，一方面是为了降低卡扣自身重量，

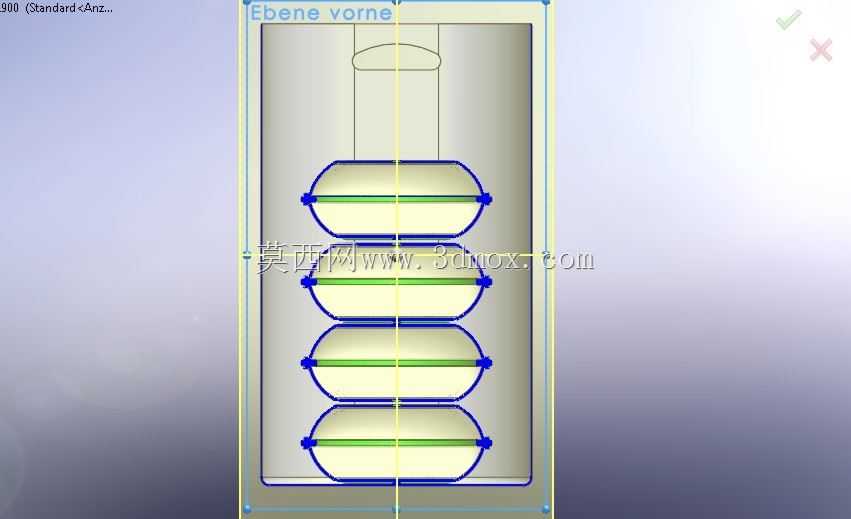

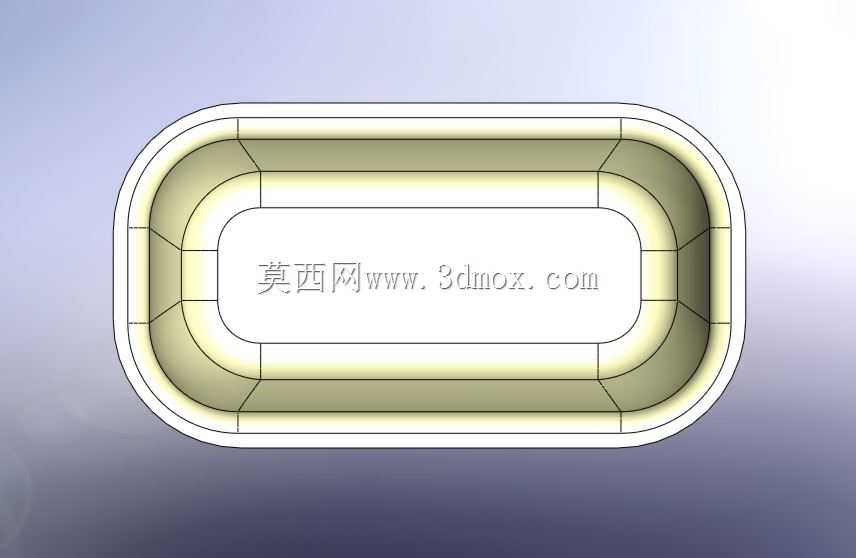

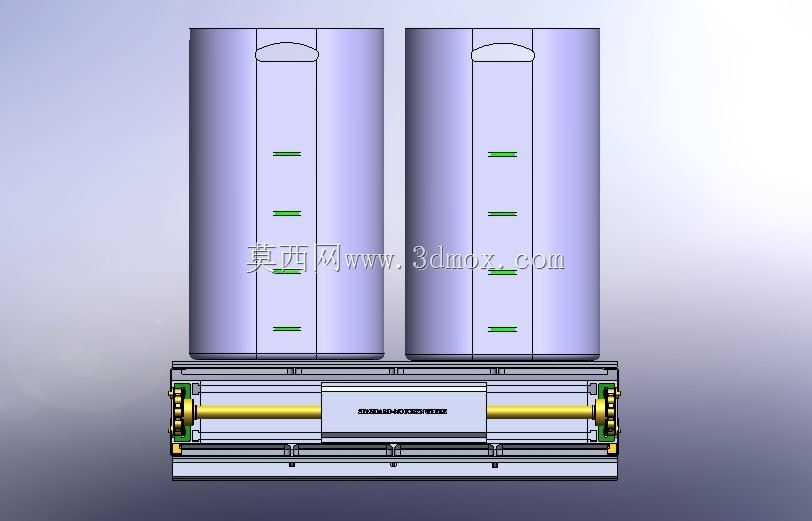

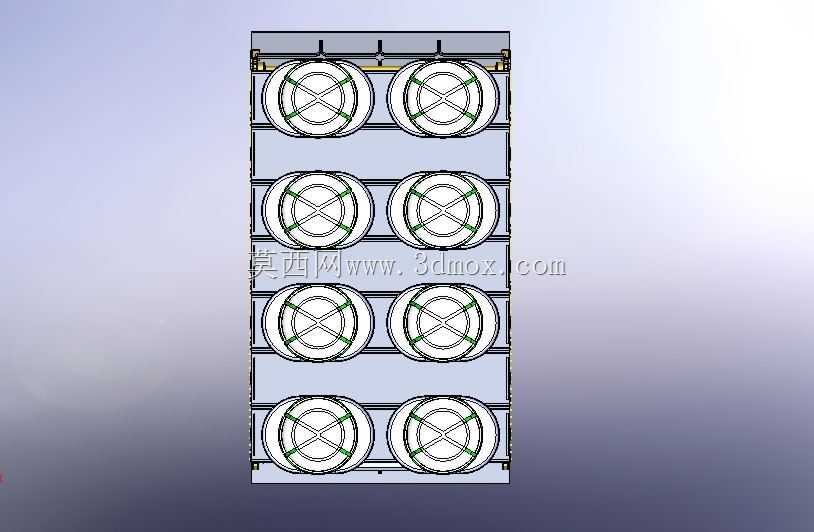

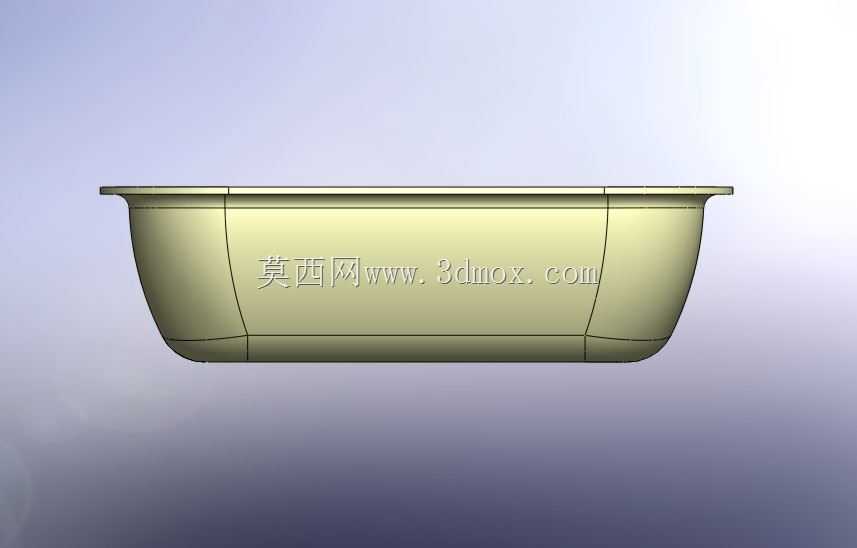

　　减少材料用量，另一方面可作为透气通道，避免密封腔体内因温差产生凝露浸泡食品外包装，同时镂空槽也可作为运维人员的施力点位，拆卸卡扣时手指可扣入槽位发力，降低操作难度。从安装边界来看，整套承载单元为回转体结构，外径尺寸适配主流自助售货机的弹簧货道、履带货道的宽度阈值，可直接放入现有常规货道内使用，无需对售货机原有结构做改造，单组单元的内部腔体高度可容纳标准尺寸的金属罐头、软包装耐储食品，上下壳体扣合后的总高度控制在常规货道的层间距范围内，可多层堆叠放置提升货道空间利用率。结构设计上，上下承托壳体采用等壁厚设计，壁厚取值兼顾结构强度与成型便利性，壳体底部做平面处理，放置在货道平面上时不会出现倾斜偏移，壳体的内底面做微凸的弧面设计，

　　可减少食品包装与壳体的接触面积，降低凝露粘连的概率。环形卡扣的卡槽深度经过反复校核，既保证卡合后上下壳体不会在货道推送、取货掉落过程中脱开，也不会因为卡接过紧导致用户取货时难以拆开。在实际应用中，该承载模块除了适配自助售货机场景，也可用于应急物资储备点的食品模块化分装、户外补给站的食品防尘承载，扣合后的结构可阻挡灰尘、少量飞溅液体接触内部食品，搭配卡扣的锁合结构，搬运过程中不会因为颠簸出现壳体散开、食品掉落的情况。建模过程中对所有配合面做了公差匹配，环形卡扣与上下壳体的配合采用小间隙配合，既保证装配顺畅，也避免配合间隙过大导致的晃动异响，所有棱边都做了圆角处理，没有尖锐棱角，避免生产装配、使用过程中划伤操作人员或用户。
