自动售货机早餐输送承载模块结构

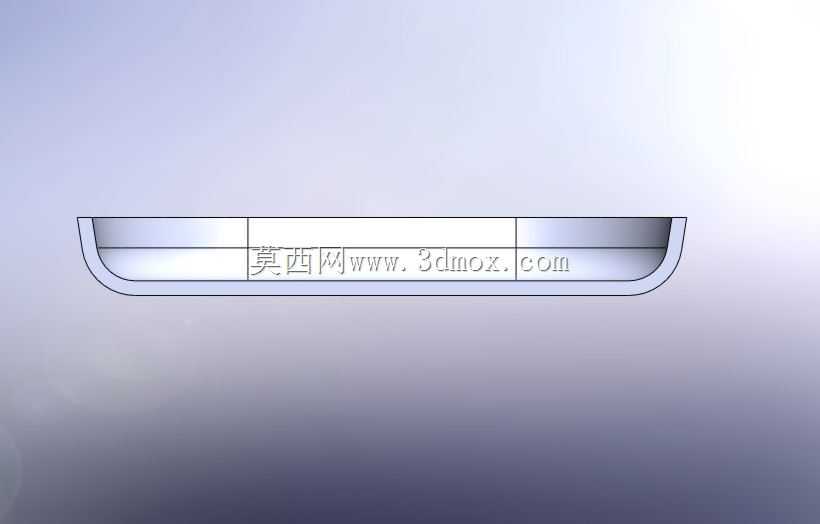

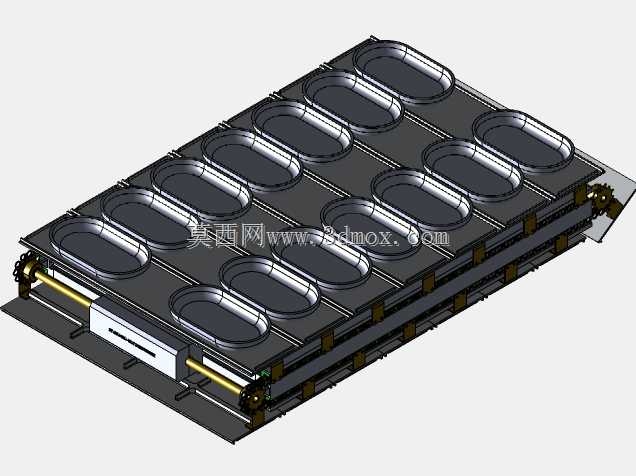

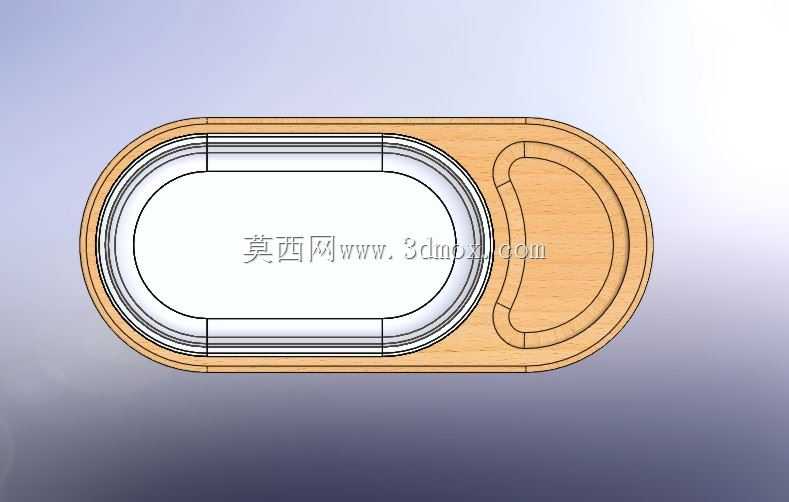

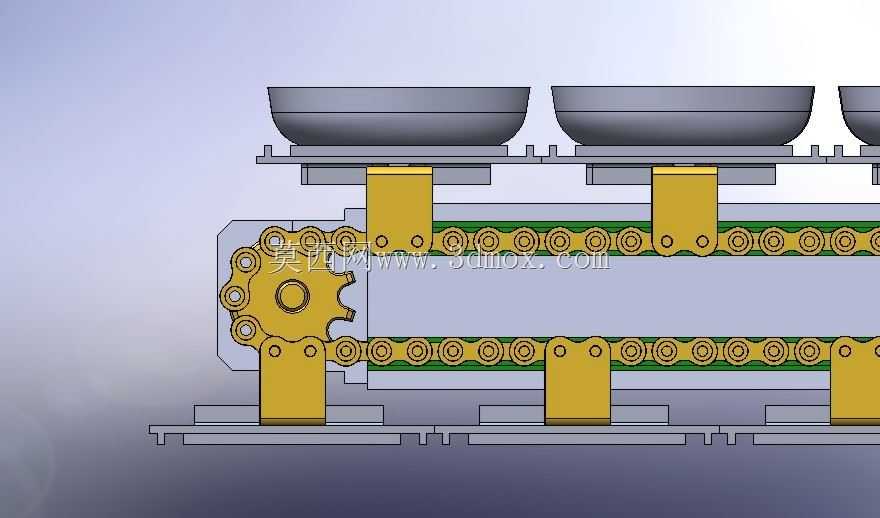

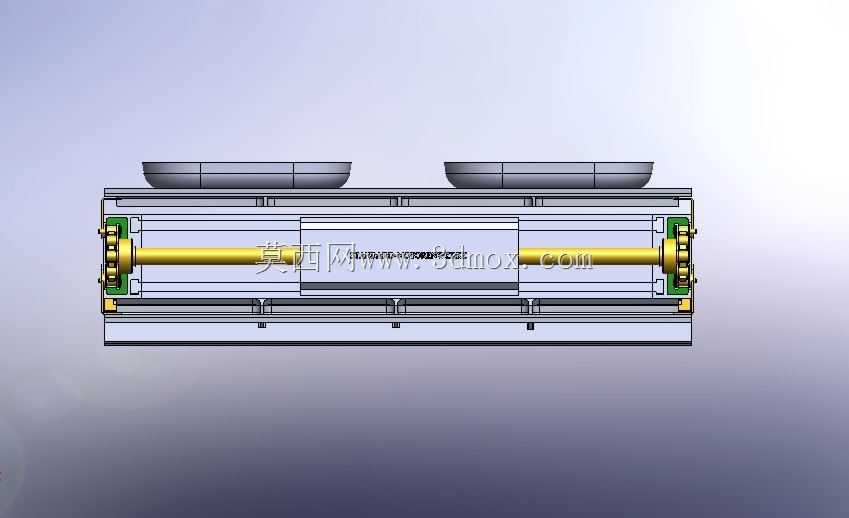

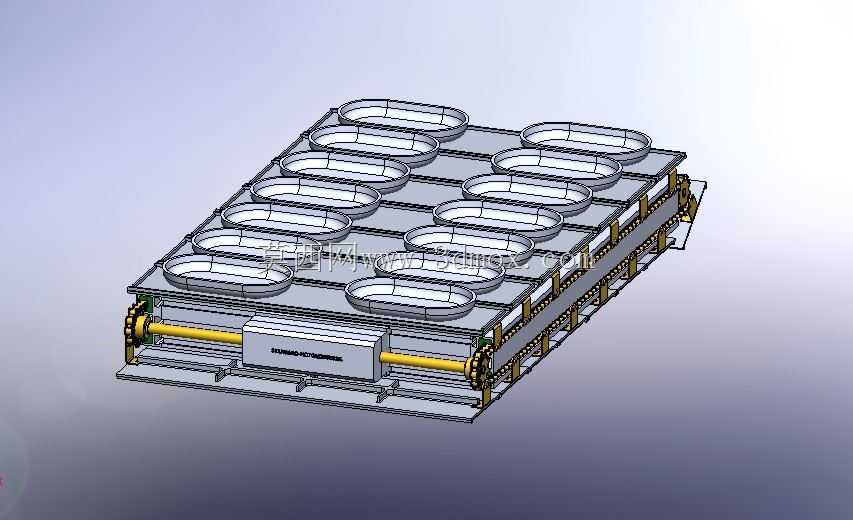

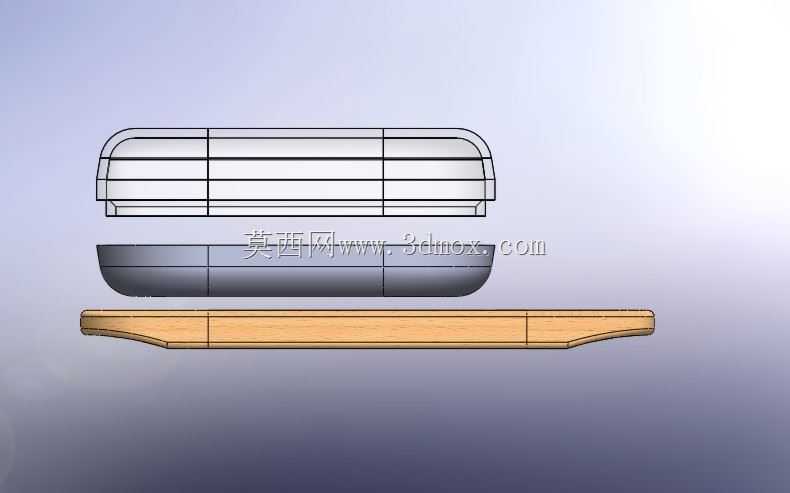

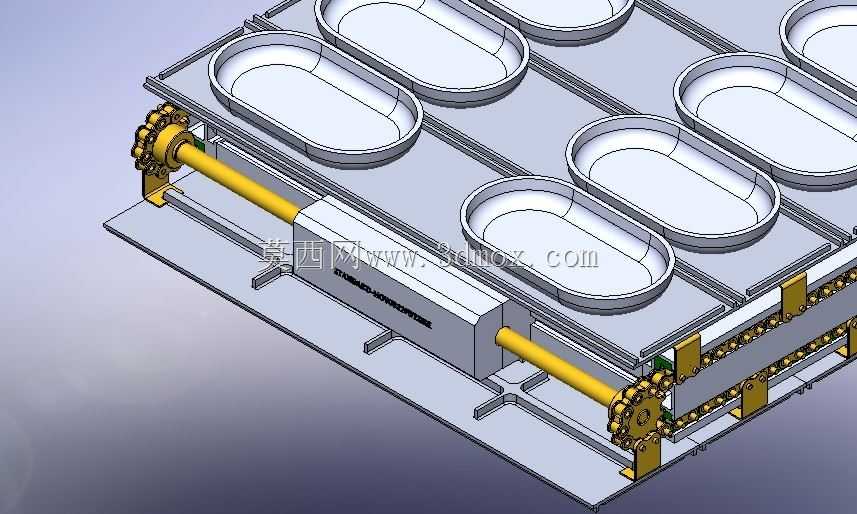

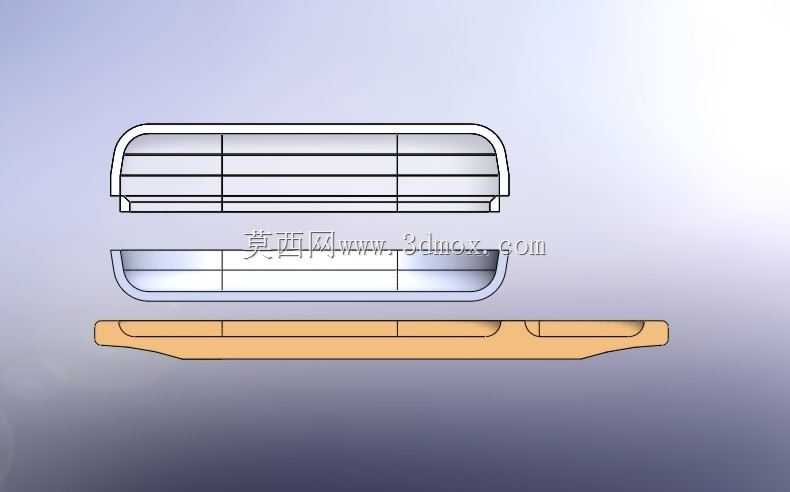

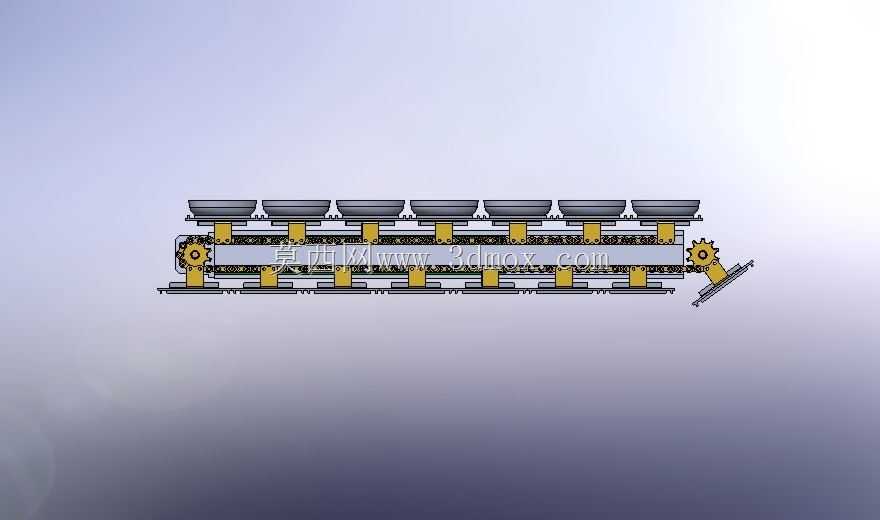

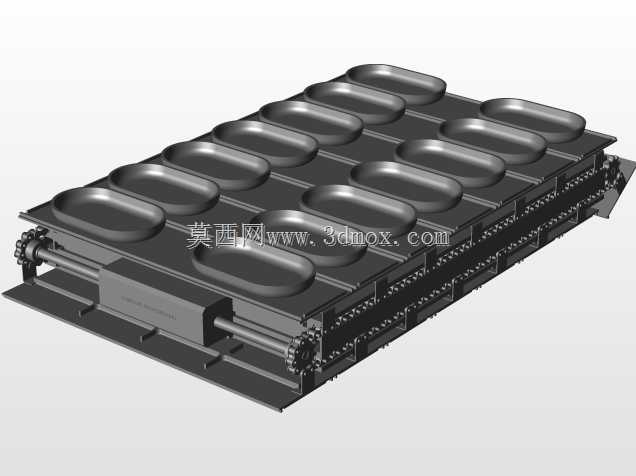

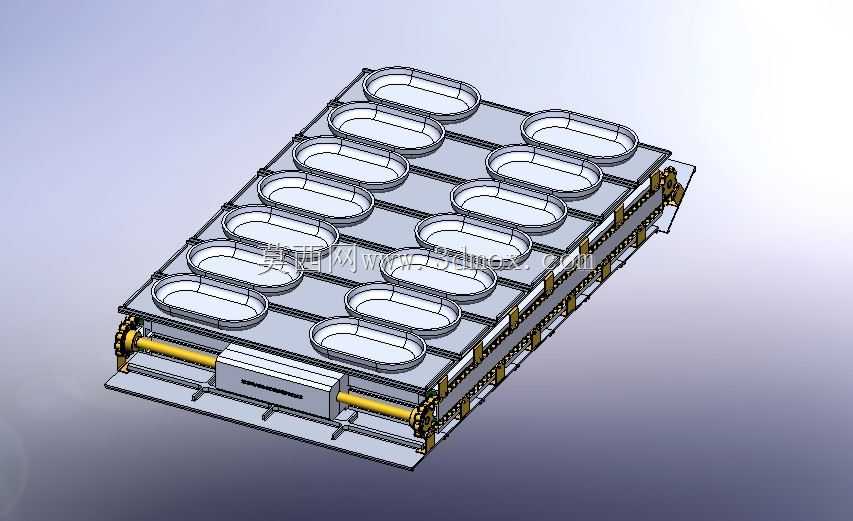

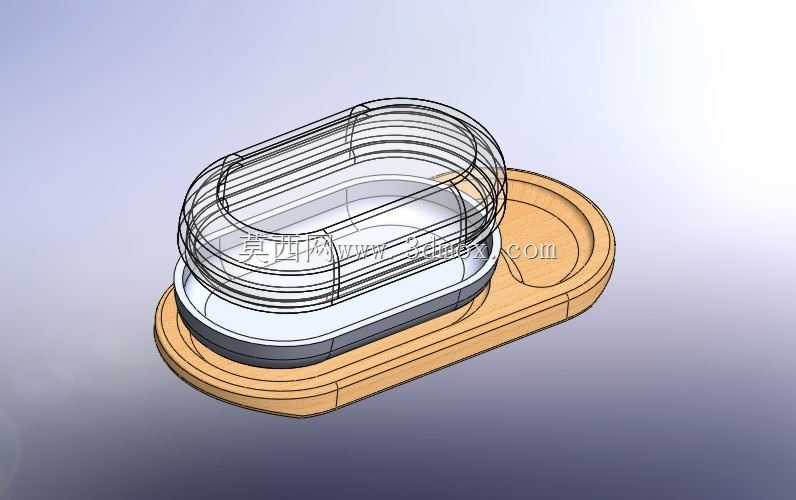

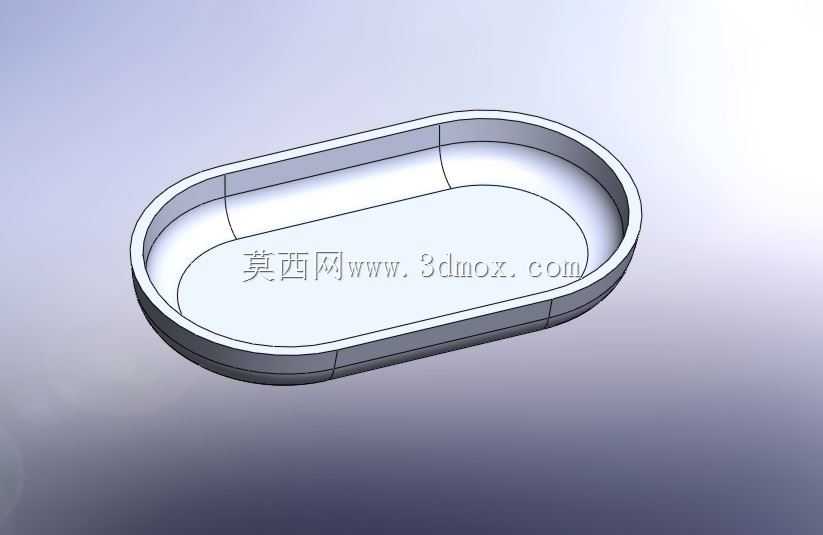

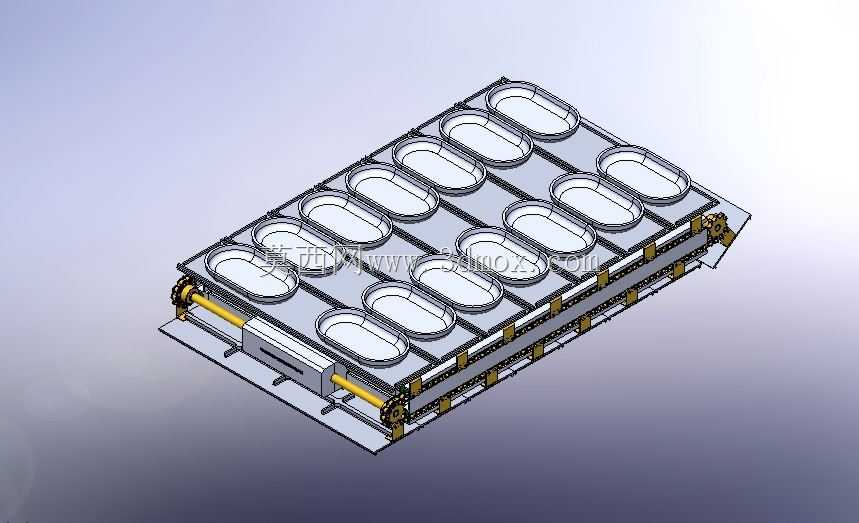

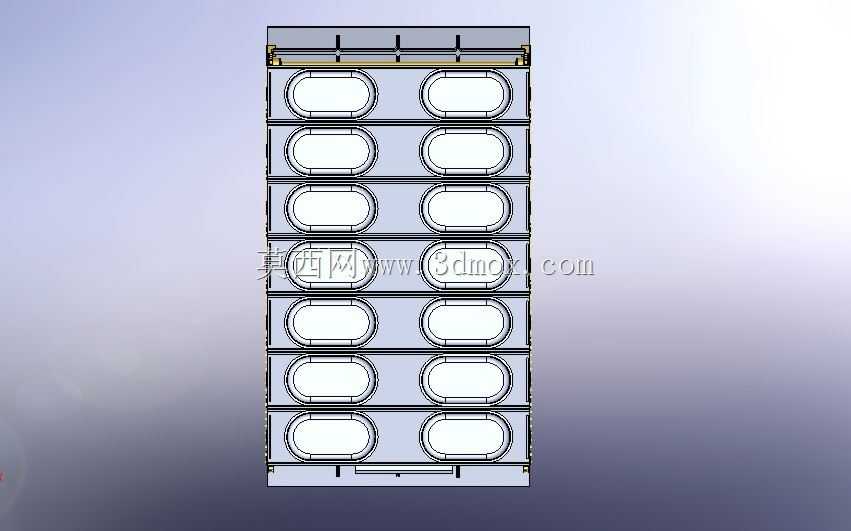

　　该结构应用于无人零售场景下的热食类自动售货机内部，核心承担预包装早餐餐品的水平输送与工位切换功能，适配现制早餐售货机的取餐、加热、出料全流程工位衔接需求。整套模块采用双排链传动作为核心动力传递形式，两侧对称布置的传动链轮通过通轴连接保证两侧链排运动同步性，驱动单元集成安装在模块中部下方位置，避免占用上部餐品承载区域的有效空间，同时降低整体重心提升设备运行稳定性。上部承载面按照标准椭圆餐盒的外形尺寸设置了多组定位凹槽，单排可容纳7份标准规格的椭圆餐盒，双排布局共设置14个餐位，每个凹槽的轮廓与餐盒底部外形完全贴合，可避免输送过程中餐盒出现滑移、偏位甚至掉落的问题，适配常见的粥品、蒸点、盒装早餐等预包装食品的承载需求。

　　设计阶段充分考虑售货机内部的安装边界，整体框架采用标准化铝型材拼接搭建，无需复杂焊接工序，装配时可根据售货机内部腔体的实际尺寸调整框架的连接位置，两侧传动组件的安装座预留了长条形调节孔，可在装配及后期维护时快速调整链条张紧度，无需额外拆解其他结构部件。传动链条选用耐食品环境腐蚀的不锈钢材质，承载面板采用食品级光滑面板材质，既满足食品接触场景的卫生要求，也能减少餐盒移动时的摩擦阻力。模块的进出料端预留了与售货机升降取餐机构的对接空间，链排运行的工位间距经过精准计算，每个餐位移动到取餐口位置时可精准触发位置检测信号，保证取餐机构能够准确抓取对应餐品，不会出现对位偏差导致的卡料问题。整套结构的动力输入端预留了标准伺服电机安装接口，

　　可根据不同售货机的运行节拍需求匹配对应转速的驱动单元，无需对主体结构做额外修改即可适配不同出货速度的机型，框架底部预留的安装固定孔位可直接与售货机底部的安装横梁对接，安装时仅需锁紧固定螺栓即可完成模块的装配，大幅减少现场安装调试的工作量。
