食用油瓶侧填式紧凑存储输送模块结构

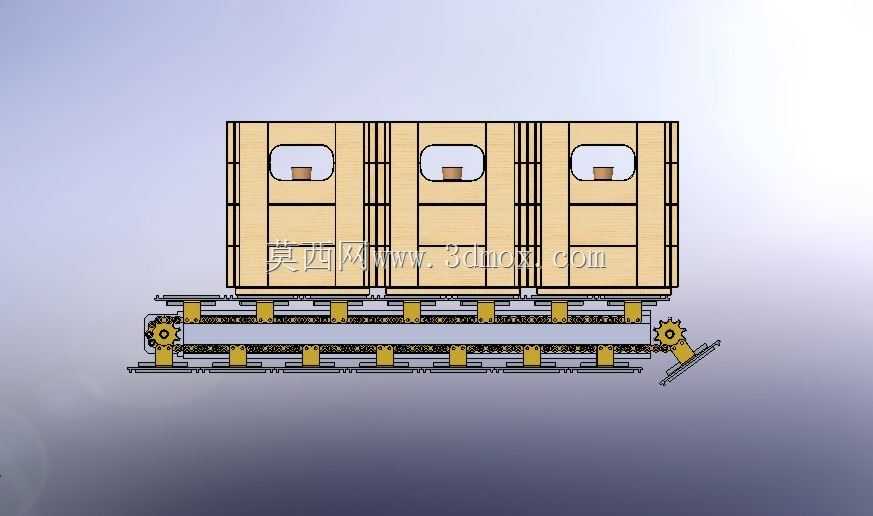

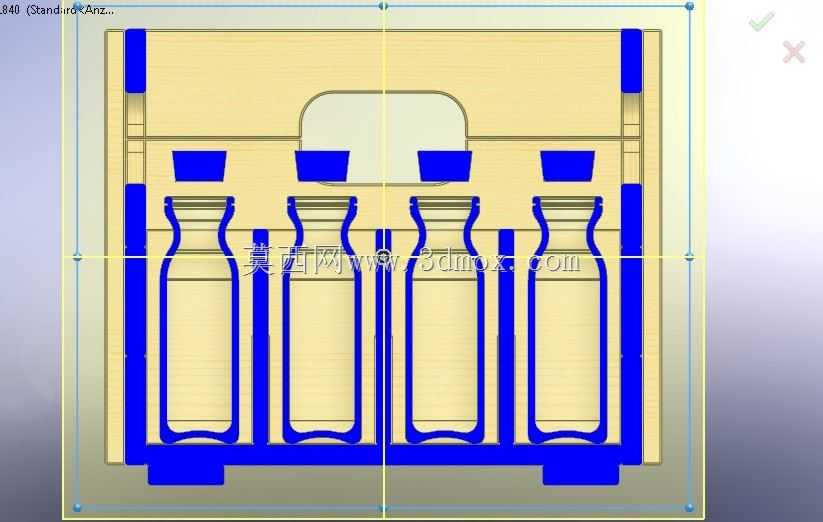

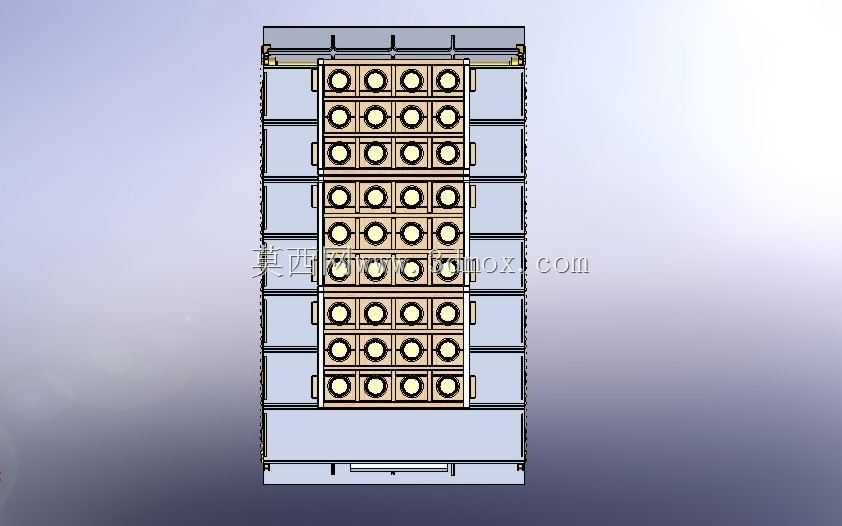

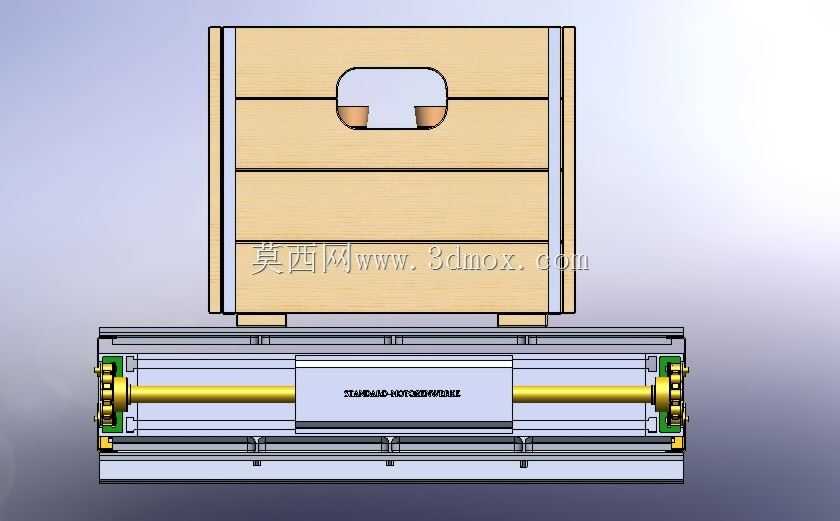

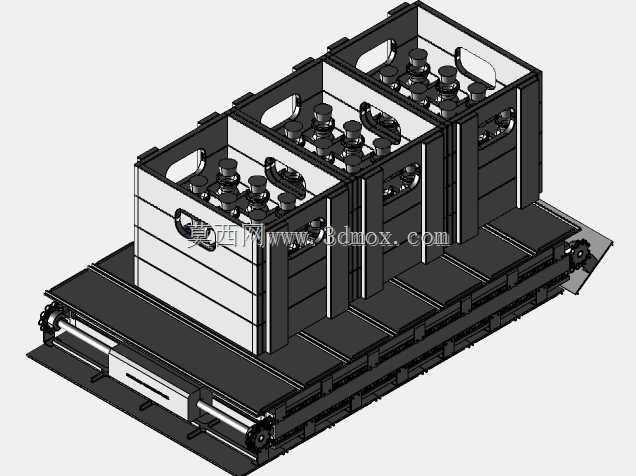

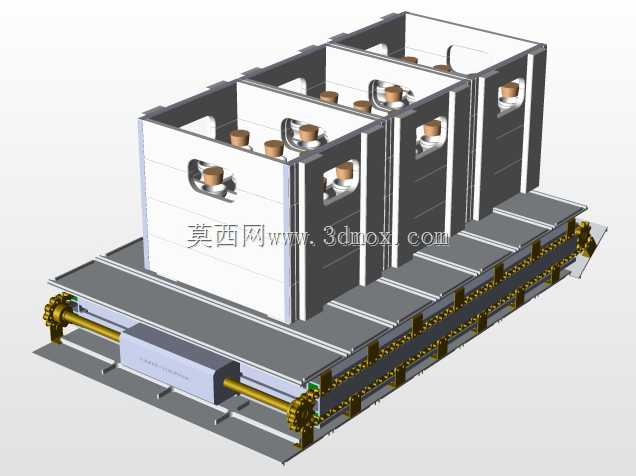

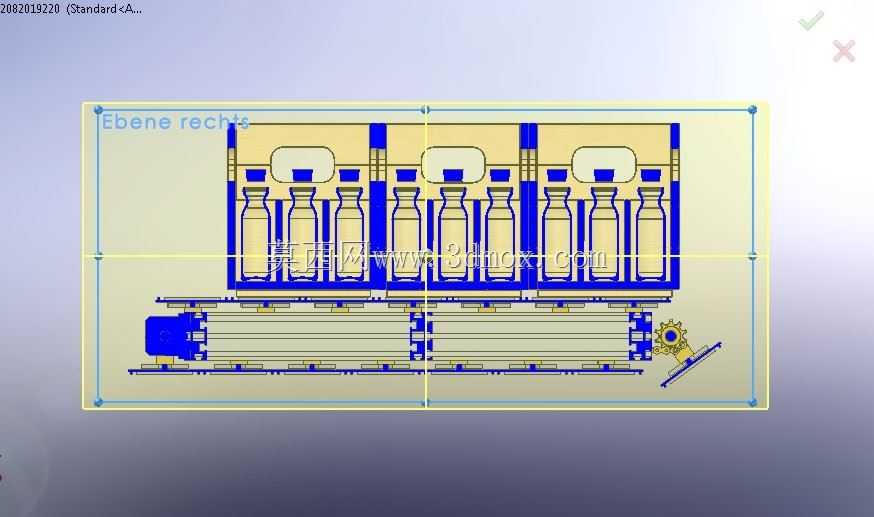

　　这套结构针对食用油灌装线的前段瓶体暂存与衔接需求设计，核心解决紧凑厂房内灌装工位前的瓶体缓存、定向输送问题，适配中小产能食用油生产车间的布局限制。从结构布局来看，瓶体存储位采用并排多列排布，每个存储位设置与食用油瓶颈部、瓶身轮廓匹配的定位卡槽，避免输送过程中瓶体倾斜、磕碰，相邻存储位的间隔严格匹配常用1L-2.5L规格食用油瓶的外径尺寸，预留0.8mm的间隙方便瓶体顺畅滑入，同时不会因间隙过大产生晃动偏移。输送部分采用双排同步带传动结构，带面设置防滑凸条，与瓶底接触时提供足够摩擦力，避免瓶体在输送过程中打滑错位，传动端采用齿轮啮合的同步驱动方式，保证两侧带面运行速度完全一致，防止瓶体在输送过程中出现偏转。

　　侧填进料的设计是这套结构的核心特点，进料方向与输送方向呈直角布局，瓶体从侧面推入存储位后，直接落在输送带上，无需额外的转向机构，大幅缩减了设备整体的占地面积，适配紧凑型瓶装厂的车间布局，相比传统直线进料的缓存结构，横向占地尺寸可缩减40%左右。安装边界方面，整套模块的底部预留标准的铝型材安装槽位，可直接与现有灌装线的机架对接，进料端的高度可通过底部的调节支脚进行±15mm的微调，适配不同型号灌装机的进料口高度，出料端设置可翻转的挡料拨杆，可根据下游灌装机的节拍控制瓶体的放行速度，实现缓存与输送的节拍匹配。结构设计过程中，针对食用油瓶的PET材质特性，所有与瓶体接触的部位均做了圆角过渡处理，避免刮花瓶身标签或划伤瓶体，

　　定位卡槽的上部设置与瓶盖轮廓匹配的弧形压边，在高速输送时可防止瓶体倾倒，同时不会压损瓶盖的密封结构。整套结构可直接对接微型输送模块，无需额外增设转接结构，安装时仅需对齐输送面高度、固定底部安装位即可完成部署，后期维护时同步带、定位卡槽均可快速拆卸更换，降低产线停机维护的时间成本。
