带香槟瓶储物箱的微型运输输送模组

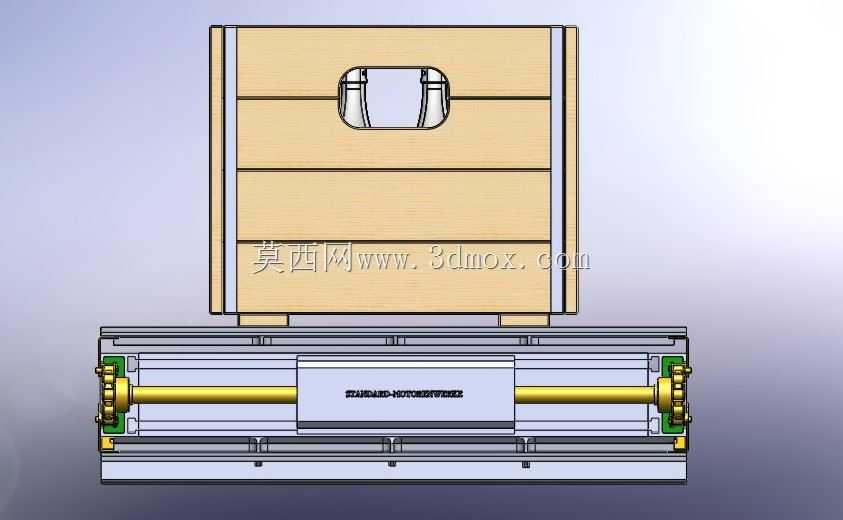

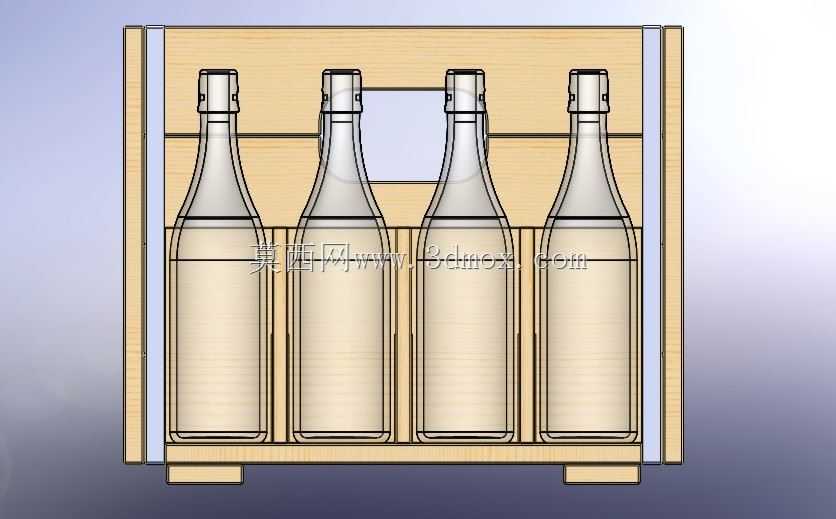

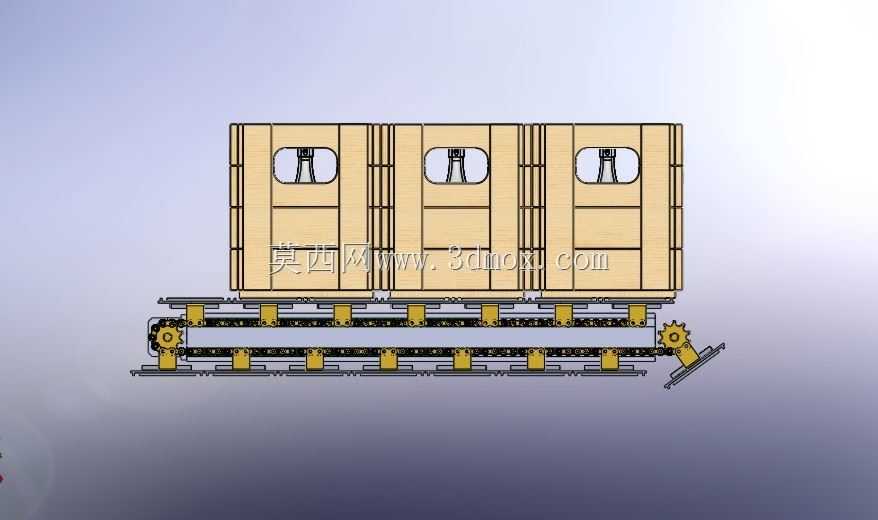

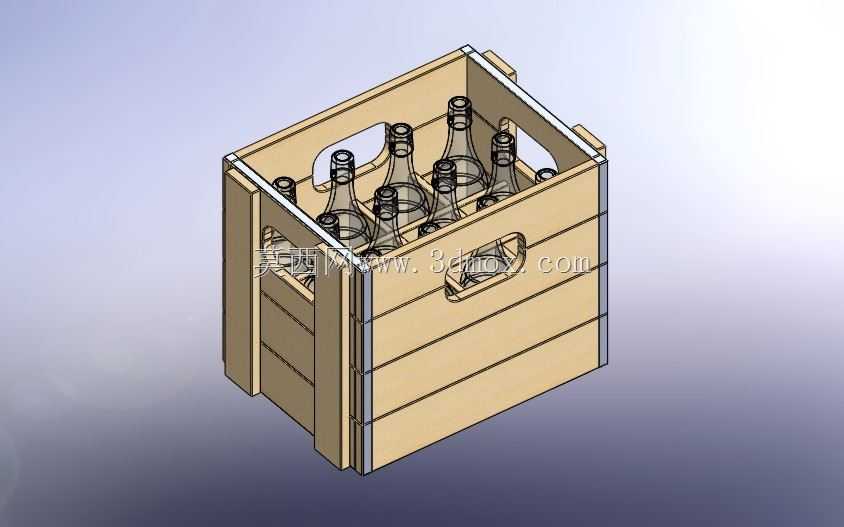

　　这套模组的核心应用场景集中在紧凑型瓶装饮品生产线的工序间转运环节，尤其是小批量定制类酒水的柔性装配产线，区别于传统大批量整箱输送设备，它针对单组载具的精准定位输送做了适配，可直接衔接后续的装箱、贴标、检测工位，不需要额外增设变距机构。载具部分采用模块化拼接式储物箱结构，单箱可容纳固定数量的香槟瓶，箱体侧面做了镂空减重设计，同时预留了机械手抓取的卡槽位，瓶身放置位做了侧向填充限位结构，避免输送过程中瓶体晃动倾倒，限位结构与瓶身接触的面做了圆弧过渡，不会刮损瓶身的标签或玻璃表面。输送底座采用双列同步带传动结构，两侧配置导向导轨，载具放置在托盘上后，托盘底部的定位销会卡入同步带的定位槽内，保证输送过程中载具的位置精度控制在±0.

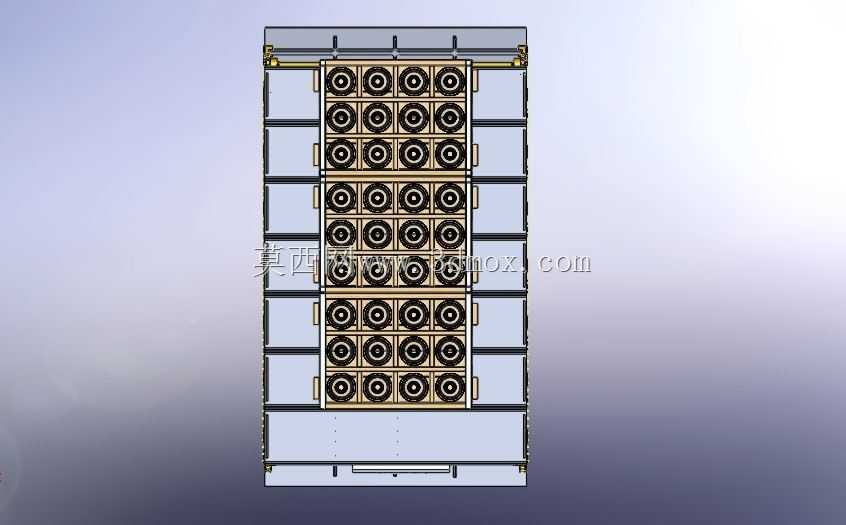

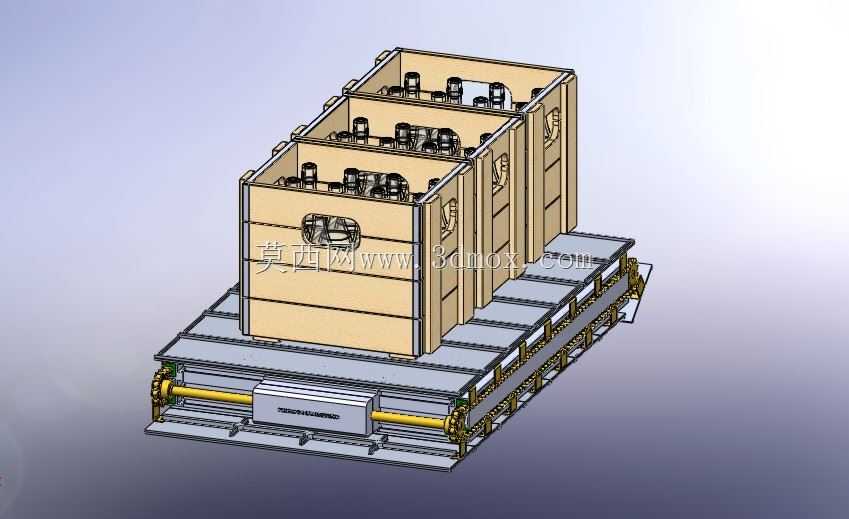

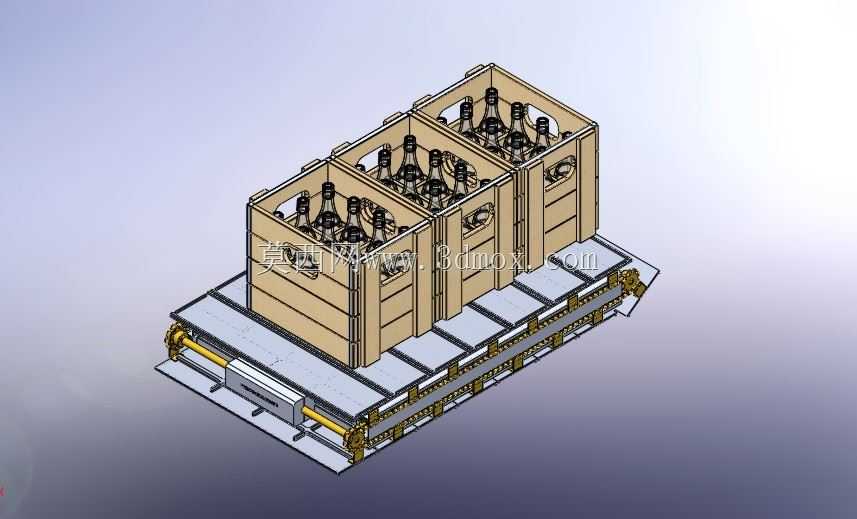

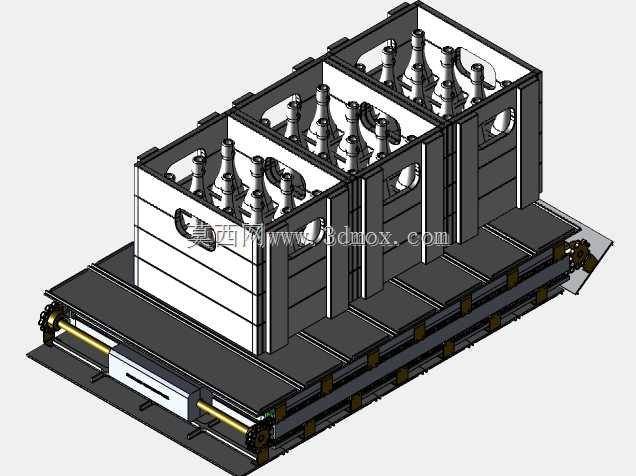

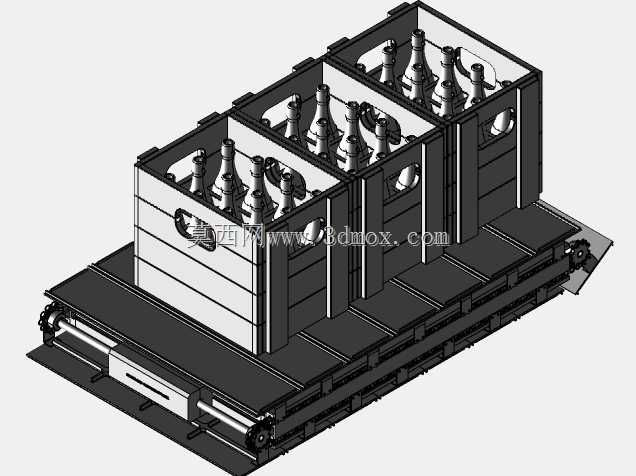

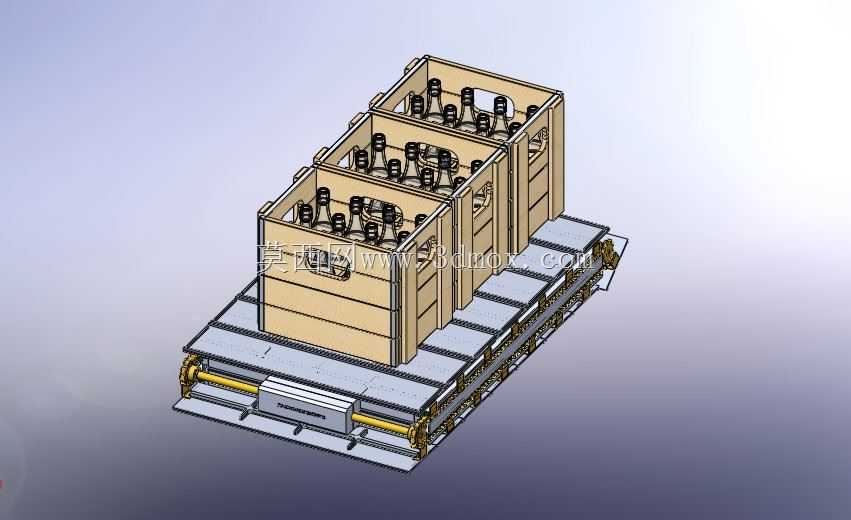

　　5mm以内，完全满足后续自动化设备的抓取定位要求。设计阶段优先考虑了产线的紧凑布局需求，整体输送段的宽度刚好适配三个并排储物箱的放置尺寸，不会占用过多的产线横向空间，载具与输送面的安装间隙控制在2mm以内，避免运行过程中出现卡滞。传动部分的驱动单元布置在输送段的端部，采用侧装式安装结构，不会占用输送面的上下空间，方便产线上下方布置管线或其他辅助机构。载具的拼接结构支持不同数量箱体的组合输送，可根据产线节拍调整单次输送的载具数量，不需要更换整套输送托盘，适配多批次小产量的生产需求。箱体的高度刚好覆盖香槟瓶的瓶身下半段，既保证了限位的可靠性，又不会遮挡瓶身上部的标识区域，方便后续工位的视觉检测作业。输送导轨的端部做了喇叭口导向结构，

　　载具上线时可自动导正位置，不需要人工精准对位，降低了上料的操作难度。整套结构的运动部件都做了防尘防护设计，同步带外侧设置了可拆卸的防护罩，避免生产过程中的玻璃碎屑、灰尘落入传动机构造成磨损，日常维护时仅需拆下防护罩即可完成同步带的张紧调整与清洁作业。载具的底部与托盘接触的位置设置了耐磨垫片，长期反复取放也不会出现接触面磨损导致的定位偏差，适配产线长时间连续运行的工况需求。
