啤酒瓶储运载具及配套输送衔接模块

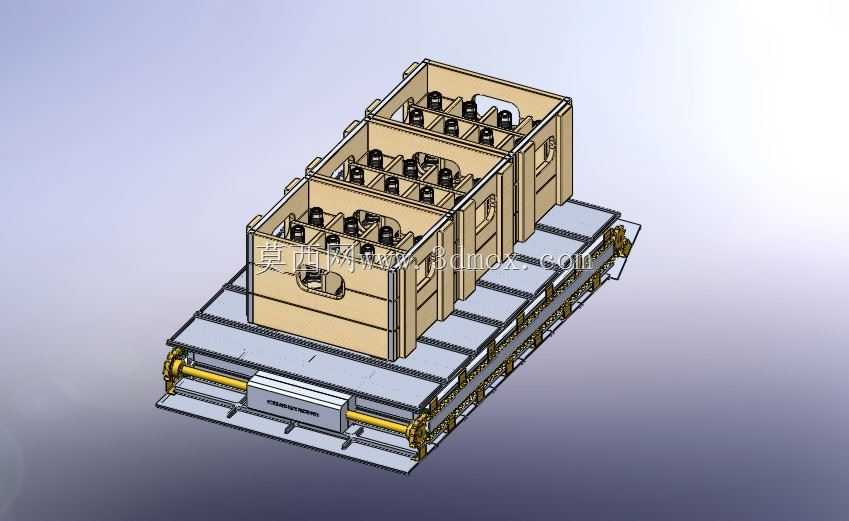

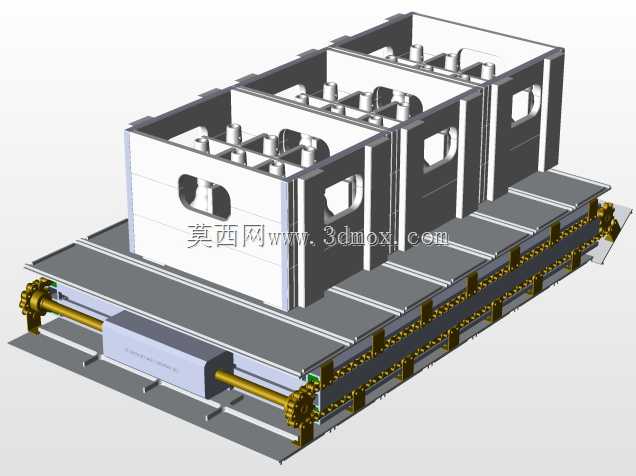

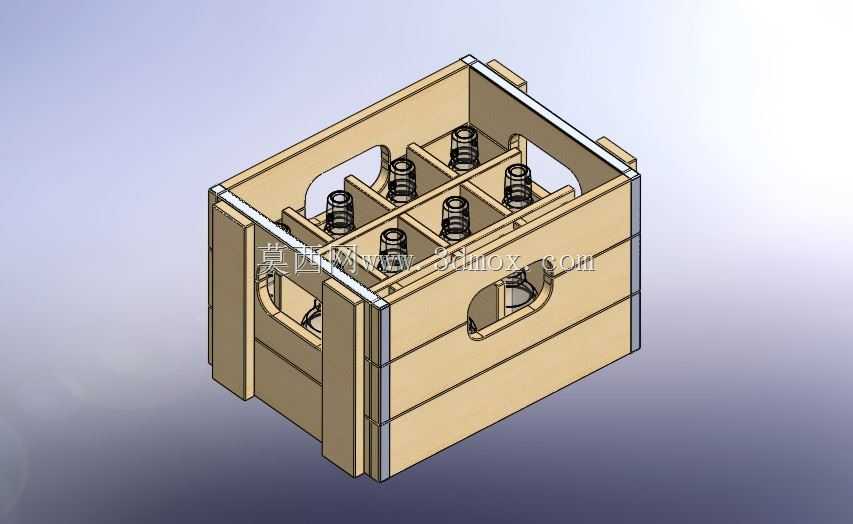

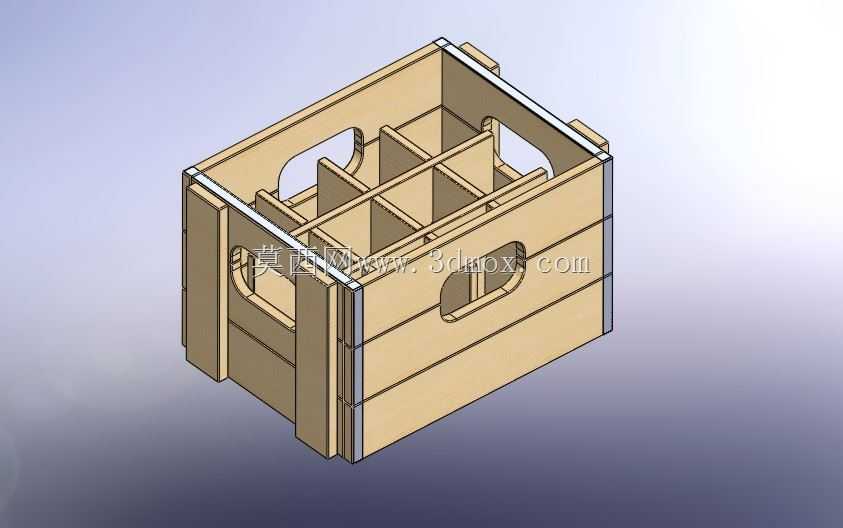

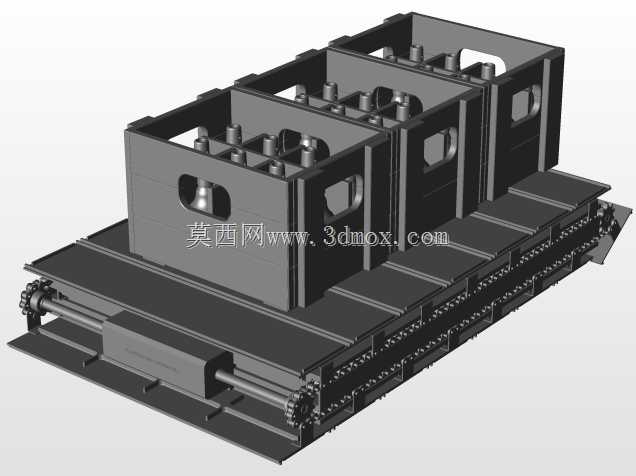

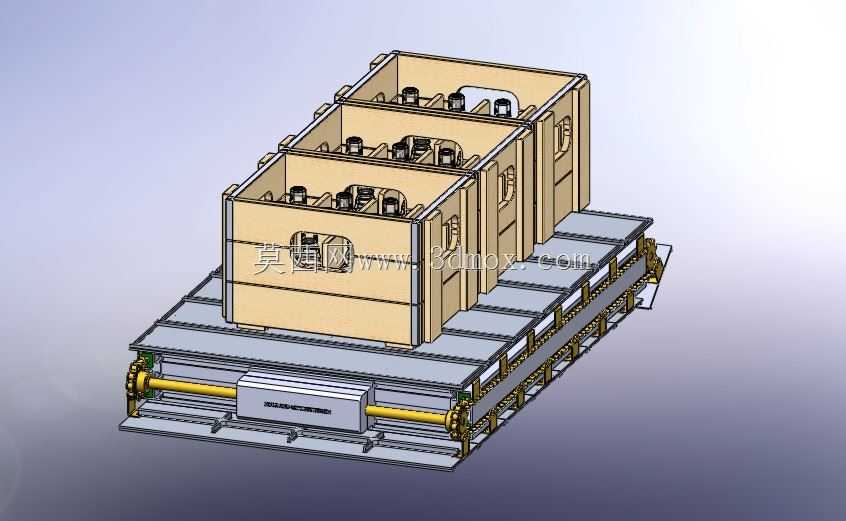

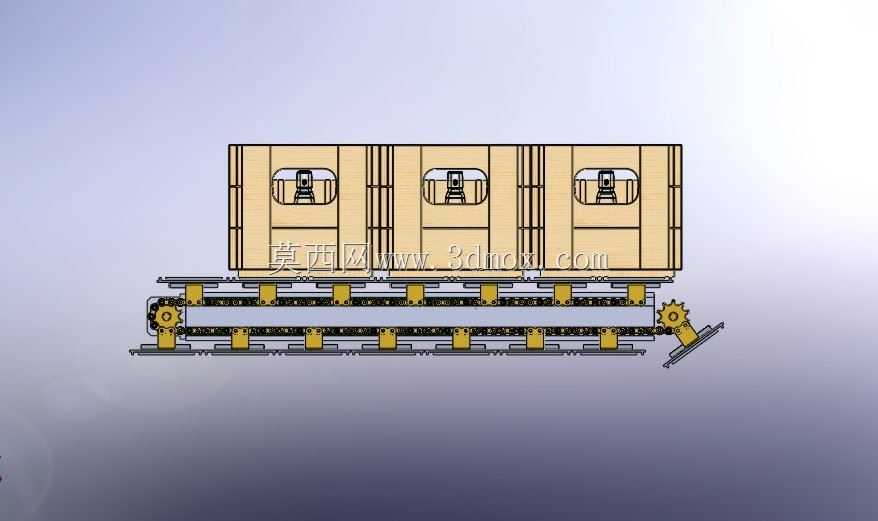

　　在瓶装饮品生产后端的包装、码垛、仓储转运环节，载具与输送线的衔接精度直接决定整线运行效率，这套载具模块正是针对玻璃瓶装啤酒的线间转运需求设计，解决传统周转箱上线定位不准、换型适配差的痛点。从结构来看，载具本体采用分格限位设计，每格对应单瓶啤酒的放置位，侧壁预留的镂空槽一方面减轻整体自重，降低输送负载，另一方面方便人工或机械手取放箱体时的抓持，同时能在清洗环节快速沥水，适配饮品车间的卫生清洁要求。底部的输送衔接底座采用双列同步传动结构，两侧的传动轮与车间现有输送线的驱动位精准匹配，载具放置到底座上后，底部的定位凸台会嵌入载具底面的定位凹槽，无需额外夹紧机构即可实现运行过程中的无偏移输送，避免玻璃瓶在输送过程中因晃动产生碰撞破损。

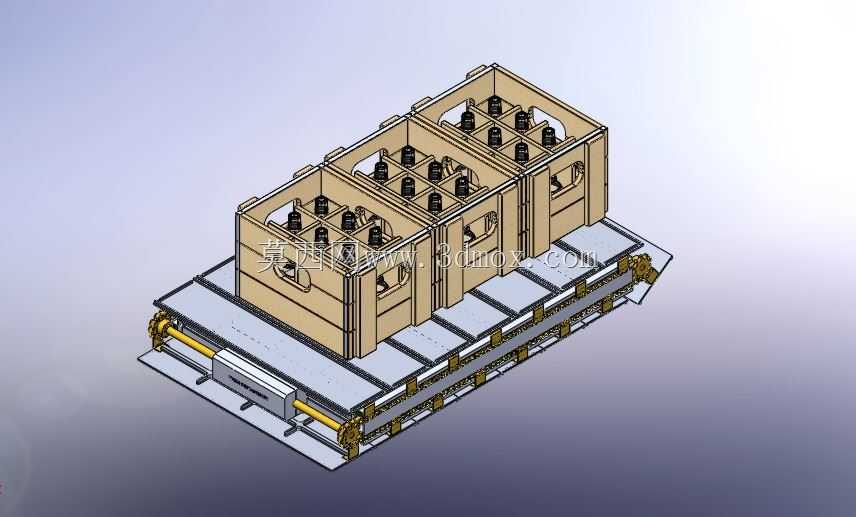

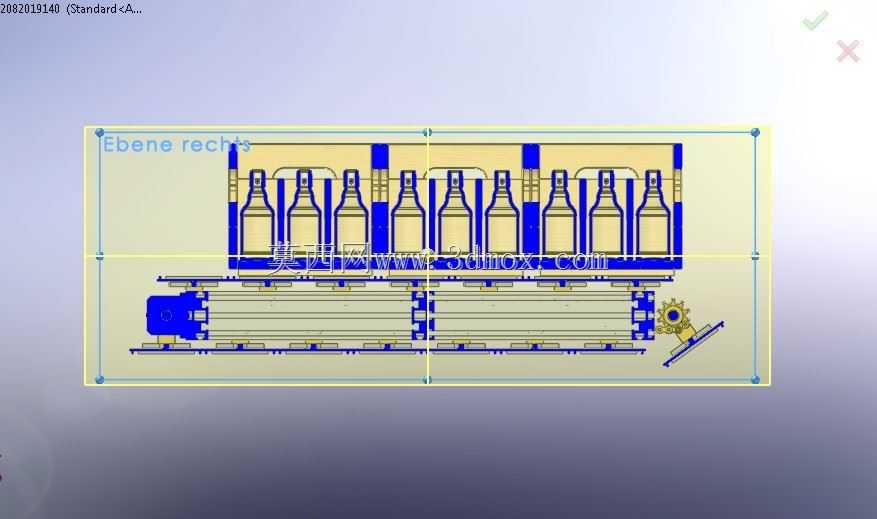

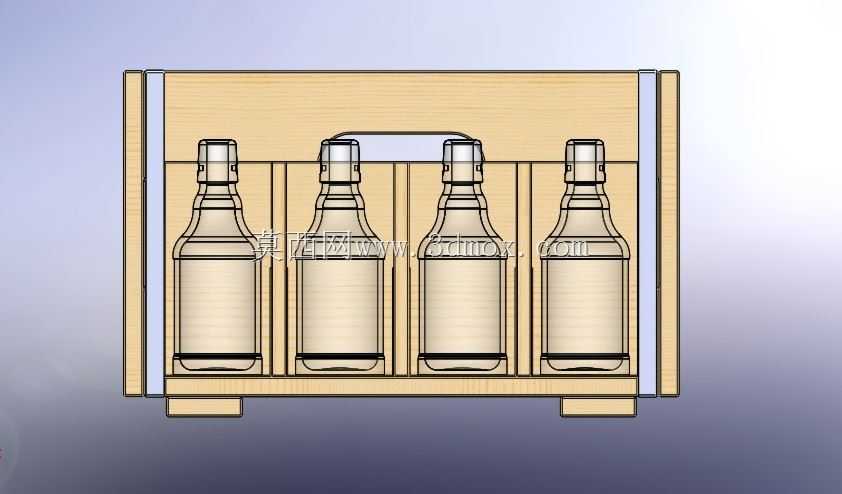

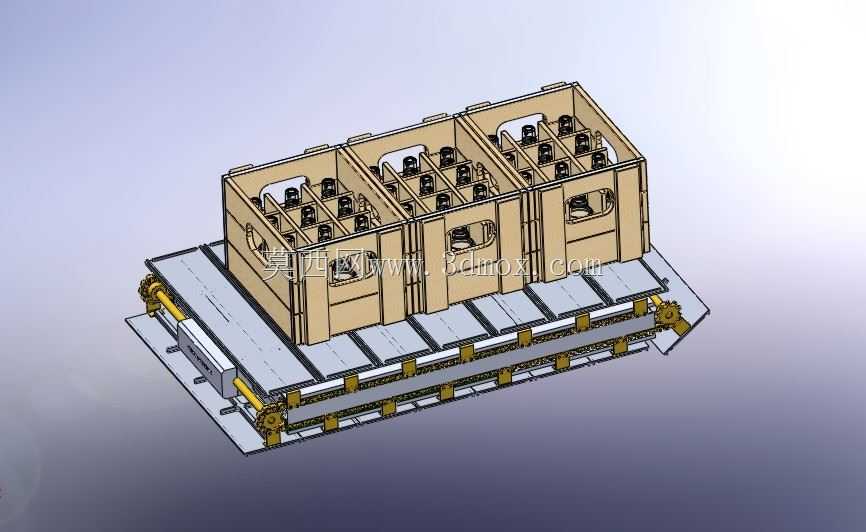

　　设计过程中优先考虑了载具与输送模块的直角衔接需求，载具在底座上的放置方向与输送方向呈垂直排布，刚好匹配瓶装灌装完成后侧向理瓶、转向进入装箱工位的工艺路径，省去了额外的转向机构投入，压缩整线的设备占地空间。载具的分格尺寸严格匹配常规600ml玻璃啤酒瓶的瓶身外径与高度，预留的间隙控制在3mm以内，既不会因为间隙过小导致放瓶卡滞，也不会因为间隙过大造成瓶身倾斜，每个载具可容纳三列共12瓶啤酒，单载具的重量控制在人工可搬运的范围内，同时兼容机械手自动抓取的接口位置。底座的安装边界完全适配现有车间常用的铝型材输送线架体，安装孔位采用长圆孔设计，允许现场安装时存在±5mm的位置调整量，降低现场安装的对位难度，传动部分采用标准链传动组件，

　　易损件均可直接采购通用配件替换，无需定制非标零件，减少后期运维的备件成本。整套模块的设计没有冗余的功能结构，所有结构特征都围绕瓶装物料的平稳输送、精准定位、快速换型展开，载具可单独堆叠存放，闲置时的堆叠高度可达10层，大幅节省车间的暂存空间，输送底座可兼容同尺寸规格的其他瓶装载具，只需更换对应分格的内衬即可适配不同瓶型的输送需求，无需更换整个底座结构，提升了模块的通用适配能力。
