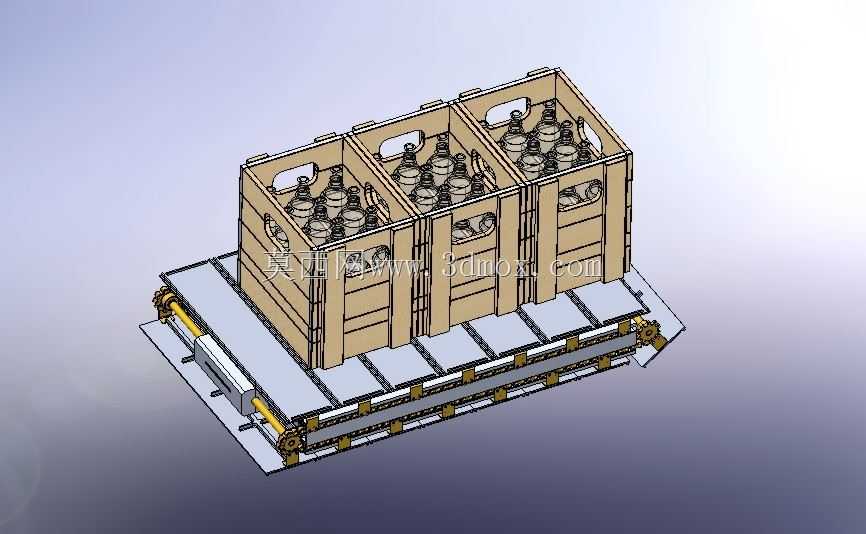

紧凑式酒瓶仓储运输输送载台结构

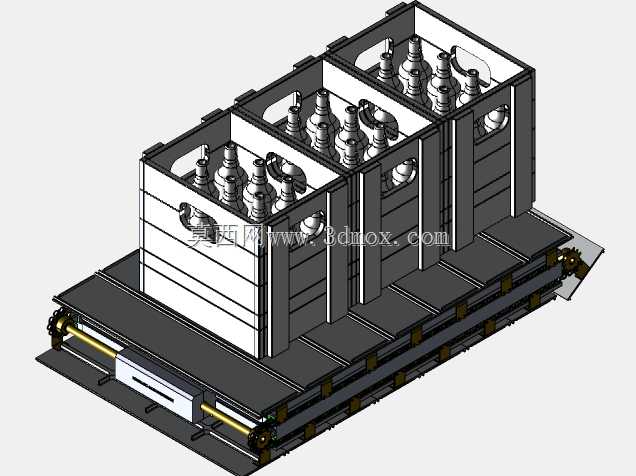

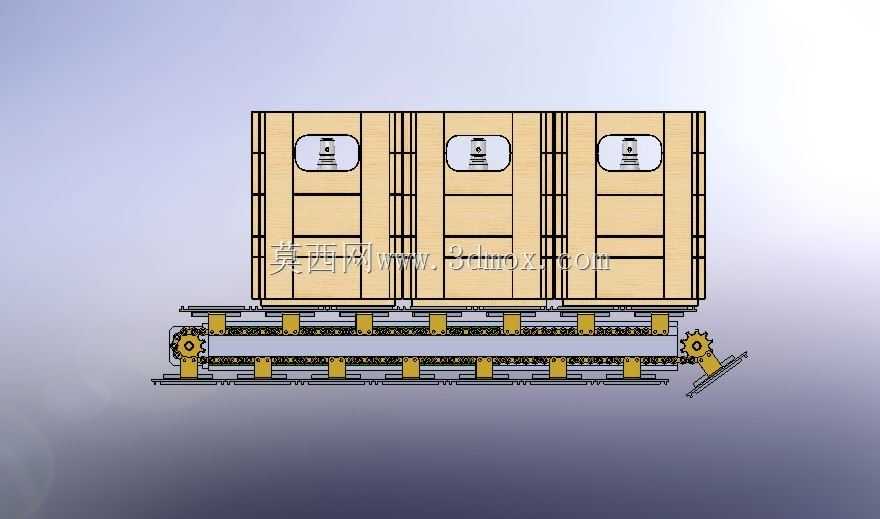

　　在快消品仓储的楼层转运场景中，这类紧凑式载运模块主要解决瓶装货品在垂直转运环节的载具定位与水平衔接问题，很多厂区的旧仓改造受限于原有电梯井道尺寸，无法布设大跨度输送线，这类窄幅载台刚好适配旧改项目的安装边界，整体宽度控制在标准周转箱并列排布的最小尺寸，长度匹配常见货梯轿厢的净深，不需要额外破坏原有土建结构就能完成布设。载台的主体框架采用型材拼接结构，两侧的同步传动组件采用隐藏式布设，不会突出载物平面，避免周转箱推送过程中出现卡滞，载物平面的板件做了分段式开槽处理，既减轻整体自重，也能让散落的瓶身碎屑、冷凝积液直接从槽位落下，减少日常清洁的工作量。针对瓶装货品易滑动移位的问题，载台末端设置了弹簧式定位挡块，当周转箱被推送至指定位置时，

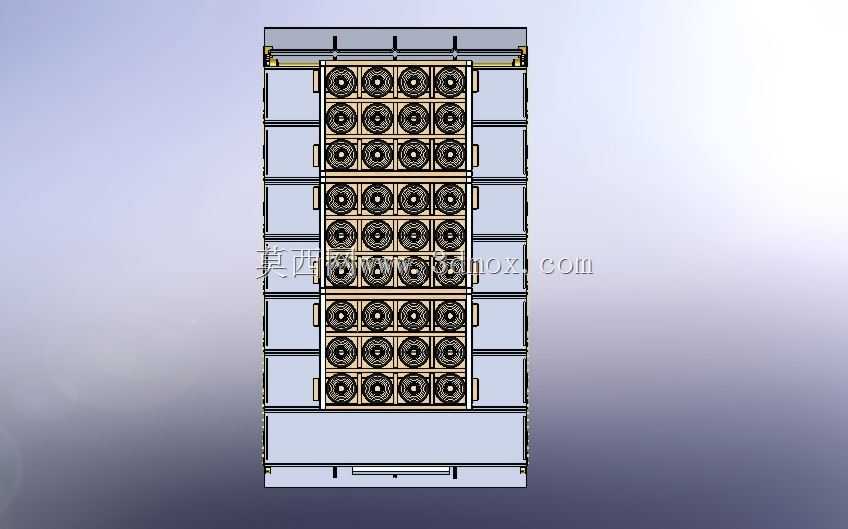

　　挡块自动弹出卡入周转箱底部的定位凹槽，不需要额外增设气动或电动锁紧元件，在电梯升降的启停过程中，能避免周转箱出现滑移碰撞，降低瓶身破损的概率。设计过程中优先考虑了载具的兼容性，载物平面的定位间距适配市面主流的瓶装饮品周转箱尺寸，不管是玻璃酒瓶还是食用油瓶的标准周转箱，都能直接放置在载台上完成转运，不需要更换定制载具。传动端的动力接口做了标准化设计，可直接对接厂区现有输送线的驱动端，也能单独配置动力组件作为独立的电梯对接载台使用，两侧的导向边高度做了压低处理，不会遮挡周转箱的把手位置，方便人工在异常工况下直接搬移箱件。载台的安装基面只需要平整的水泥地面或钢结构平台即可，不需要预埋固定螺栓，调整底部的调节脚杯就能完成水平校准，对于需要临时调整仓储布局的厂区来说，移位重装的成本极低。载台的输送面高度和常规仓储输送线的面高保持一致，周转箱从线体推送至载台时不需要爬坡或落差过渡，能减少推送阻力，也避免瓶身在箱内出现大幅晃动。
