带法兰凸缘筒状防护玻璃安装基座结构

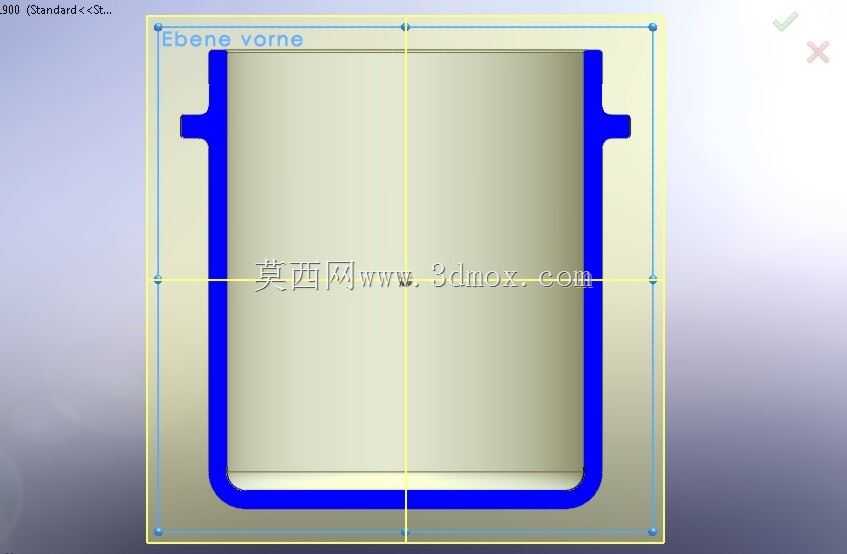

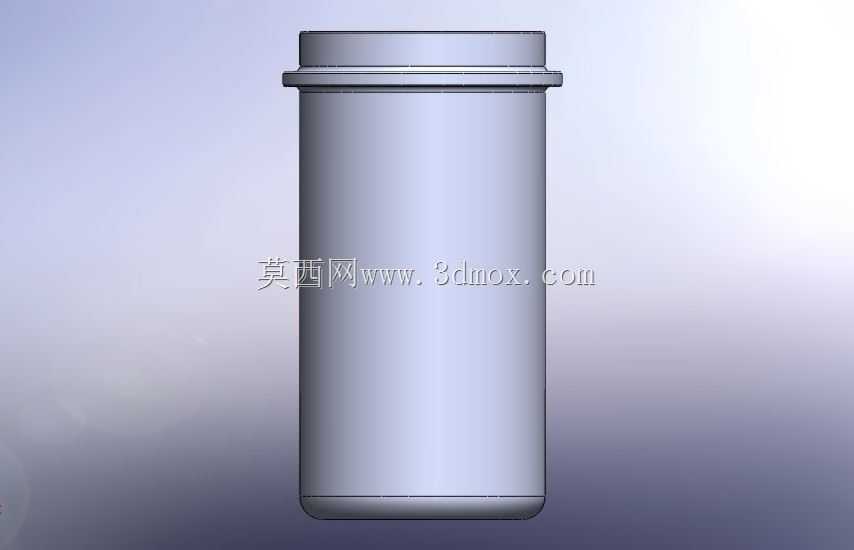

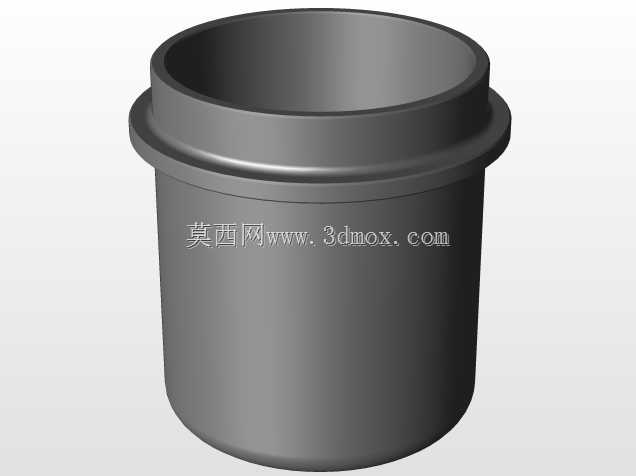

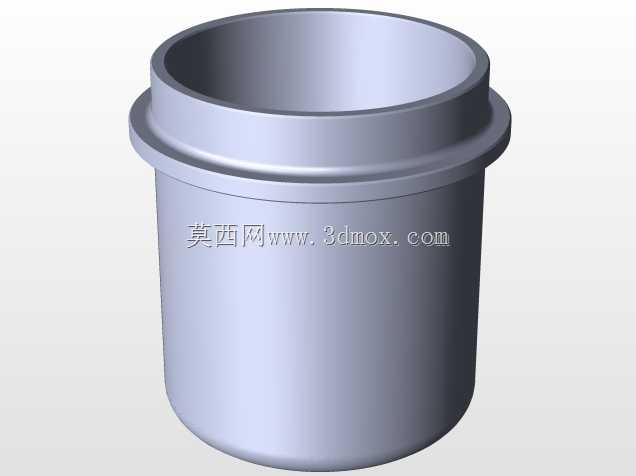

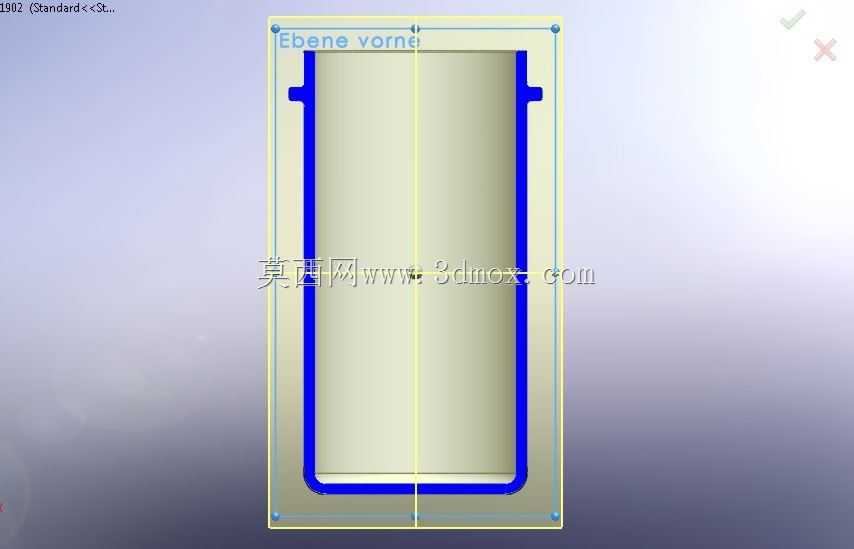

　　这类带凸缘的筒状防护玻璃配套基座，常应用在光学观测窗口、设备液位视镜、小型实验舱观察位这类需要透明防护隔断的场景中，核心作用是为玻璃防护件提供稳定的安装承托，同时兼顾密封、定位与外部结构衔接的需求。从结构设计逻辑来看，整体采用等壁厚直筒主体，筒身上部设置双层凸缘结构，最顶端的窄凸缘用于卡合玻璃件的限位台阶，下方的宽边法兰则是整个构件与外部设备面板的安装贴合面，法兰与筒身衔接处做了圆弧过渡处理，避免应力集中导致的受力开裂，也能减少安装时的锐角磕碰风险。筒身底部采用圆弧收底而非直角封底，一方面是降低筒内清洁死角，适配有洁净要求的观测场景，另一方面圆弧结构的抗形变能力更强，在承受内外压差时能更好分散应力，

　　不会像直角结构那样在转角处出现应力集中断裂的问题。在安装边界设计上，宽法兰的外径尺寸比筒身外径大出30%左右，法兰面预留均匀分布的安装孔位，安装时可通过压圈或者紧固件将玻璃防护件压紧在顶端凸缘的密封槽位上，密封槽可适配O型密封圈，保证安装后的腔体气密性，避免粉尘、水汽渗入观测区域。筒身的内径尺寸根据观测视野需求设定，直筒段的长度根据安装腔体的深度匹配，既不会因为筒身过长遮挡观测视线，也不会因为过短导致玻璃件直接暴露在外部易受碰撞。这类结构在设计时需要重点考虑壁厚的均匀性，整个筒身、凸缘、封底的壁厚差控制在0.5mm以内，避免注塑或者机加工过程中出现缩痕、形变，保证玻璃安装面的平面度，防止玻璃安装后因为受力不均出现碎裂。实际应用中，

　　这类构件常搭配钢化玻璃或者高透亚克力件使用，顶端凸缘的台阶高度根据玻璃件的厚度设定，保证玻璃安装后表面与凸缘顶面齐平，不会出现凸起积灰或者凹陷藏污的问题。法兰面的平面度公差控制在0.1mm以内，保证与设备面板贴合时不会出现缝隙，配合密封垫就能实现IP65级别的防护效果，适配户外设备、工业罐体、实验仪器等多种场景的观测防护需求。筒身内壁做光滑处理，减少光线反射对观测效果的干扰，外壁可根据安装需求做哑光或者抛光处理，适配不同设备的外观质感要求。
