鲜果碗阵列输送承载模块结构设计

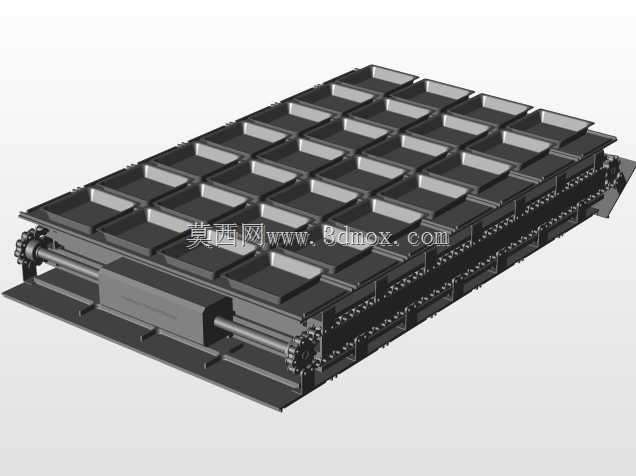

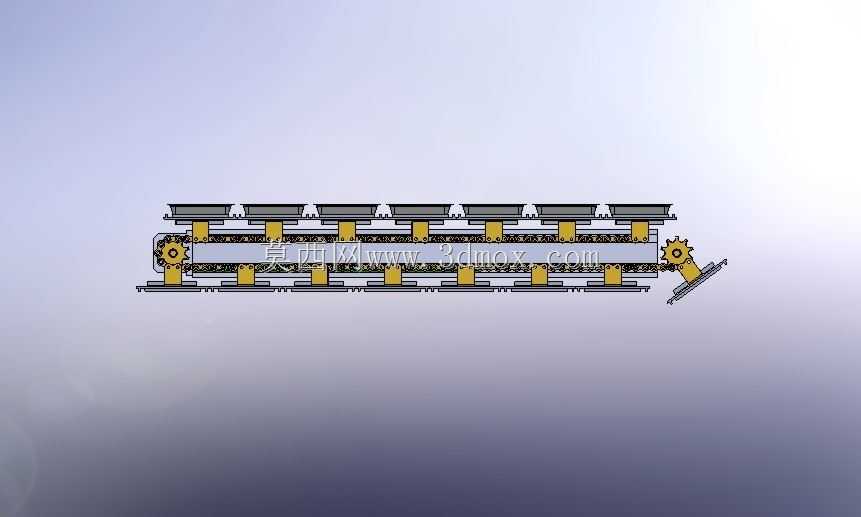

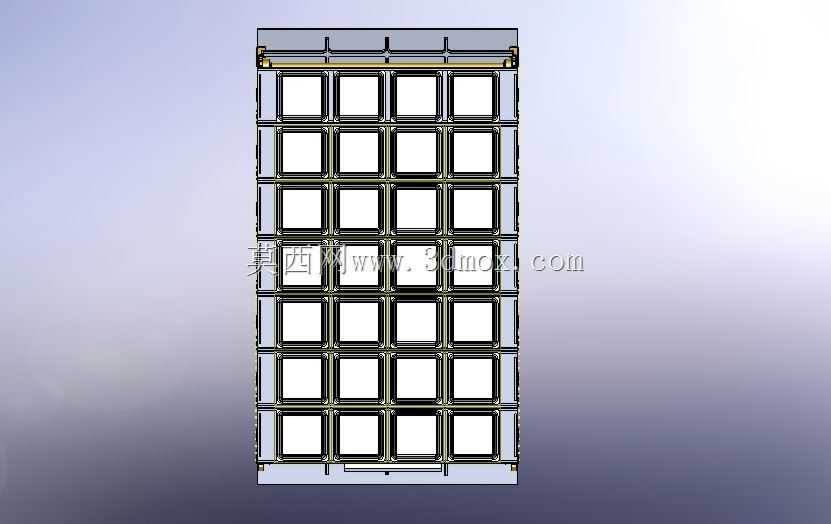

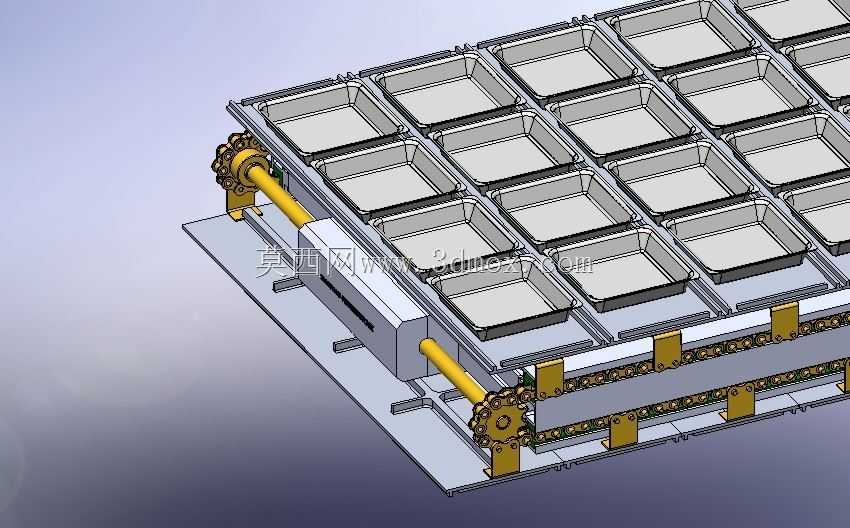

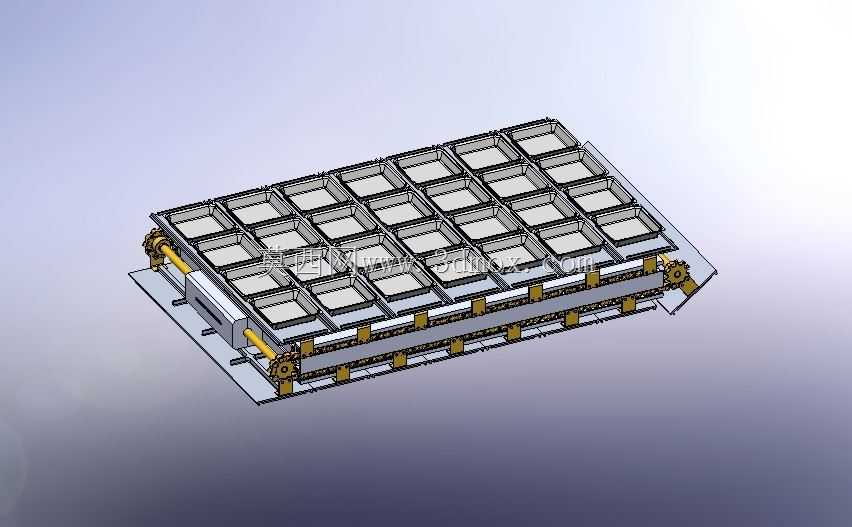

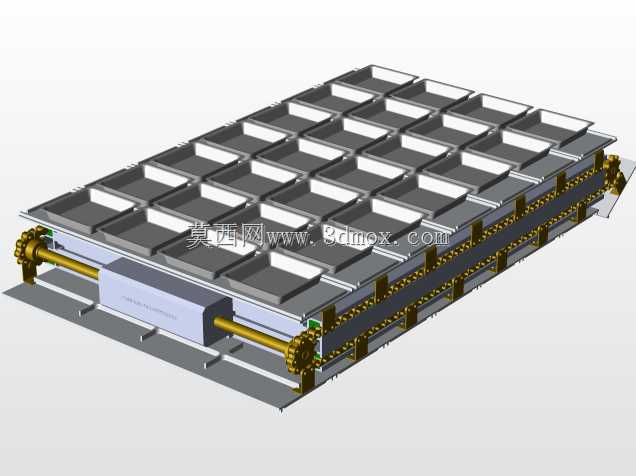

　　这套承载模块主要应用在鲜果分装、净菜加工等食品生产流水线的前段工位，用来承接上游分拣完成的鲜果，完成定量盛放后随输送线流转至后续封装、称重环节，适配净菜加工车间、生鲜配送中心的连续化生产需求，可直接对接现有皮带线、链板线的工位接口，不需要对原有产线做大规模改造。模块整体采用双排链传动作为动力传递结构，两侧的链轮轴组通过带座轴承固定在底部安装框架上，传动轴一端预留动力输入接口，可匹配减速电机输出端的链轮做链传动连接，传动比可根据产线节拍需求灵活调整，单组模块的输送速度覆盖0.1m/s到0.5m/s区间，适配不同产能规模的生产线。料碗采用阵列式排布设计，单排布置6个食品级盛放碗，整组模块共布置4排24个工位，

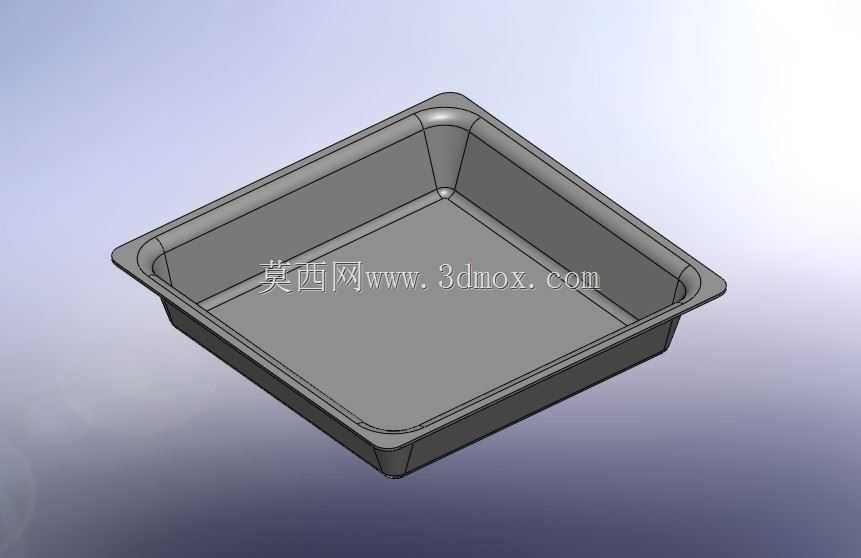

　　工位间距严格匹配后续封装设备的进料口中心距，避免流转过程中出现对位偏差导致的物料倾洒。每个料碗底部都设置了定位卡槽，与链板上的定位凸台做间隙配合，安装拆卸不需要额外紧固件，日常清洁维护时可直接将料碗取下冲洗，符合食品生产环节的卫生管控要求。底部框架采用标准化铝型材拼接结构，所有安装孔位都做了等间距设计，可根据实际产线的布局需求调整框架长度，增减料碗的排布数量，框架底部设置了可调式支撑脚，可在±20mm范围内调节安装高度，适配不同高度的对接设备，支撑脚底部配备防滑橡胶垫，减少设备运行过程中的振动传递，降低运行噪音。设计过程中充分考虑了食品生产场景的清洁需求，所有结构件都做了圆角过渡处理，不存在清洁死角，

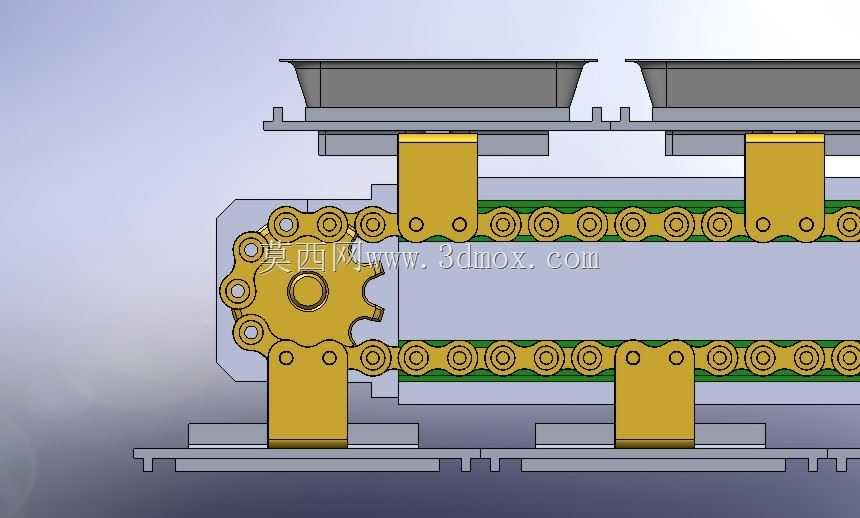

　　与物料接触的料碗采用符合食品接触标准的材质，框架表面做阳极氧化处理，避免长期处于潮湿生产环境下出现锈蚀问题。传动链条采用不锈钢材质，配套的链轮也做了防锈处理，链条张紧结构设置在框架两端的轴承座位置，通过调节螺栓即可调整链条张紧度，不需要拆解整体结构，日常维护操作便捷。模块的安装边界预留了足够的操作空间，两侧传动部位都设置了可拆卸的防护挡板，避免生产过程中杂物卷入传动结构，同时也能防止操作人员误触运动部件，满足生产安全规范要求。料碗的深度设计为60mm，单碗额定承载重量为1kg，可盛放常见的浆果、切分鲜果等产品，碗体内壁做光滑处理，不会刮伤鲜果表皮，减少物料损耗。
