带小圣诞夹板模块的硅胶成型模具结构

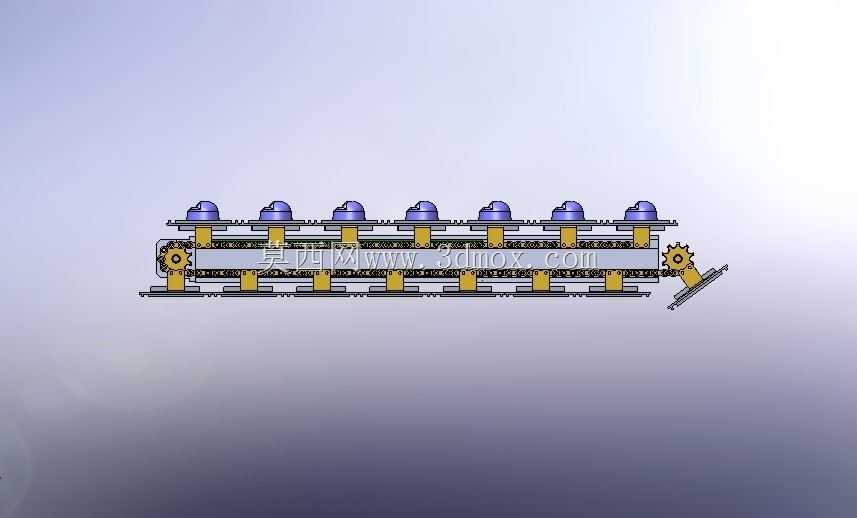

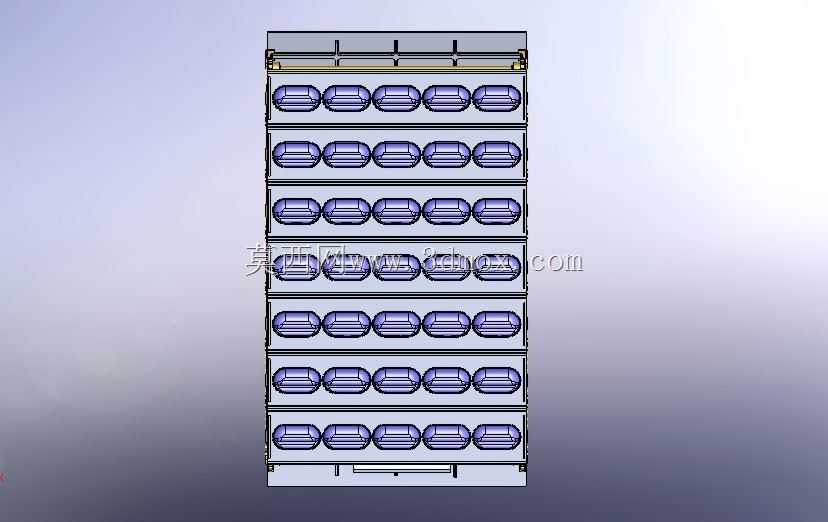

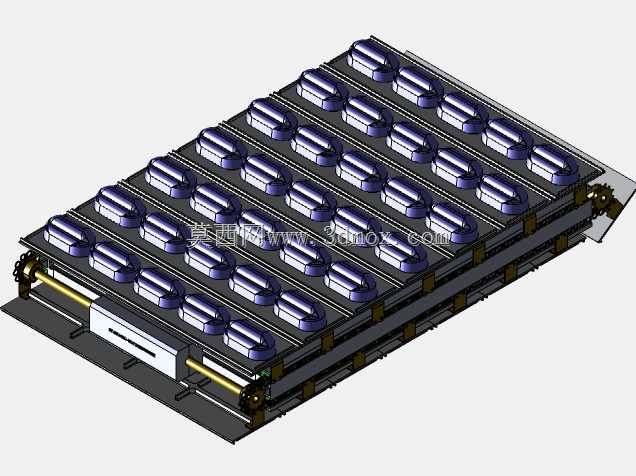

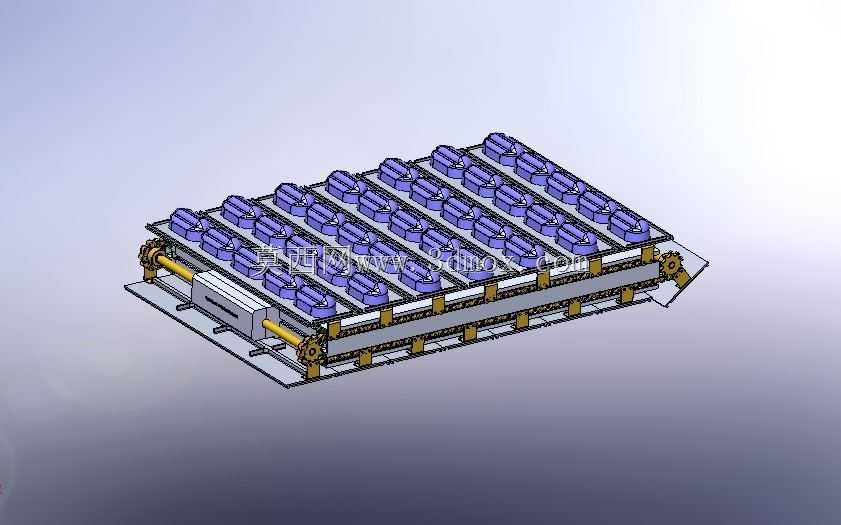

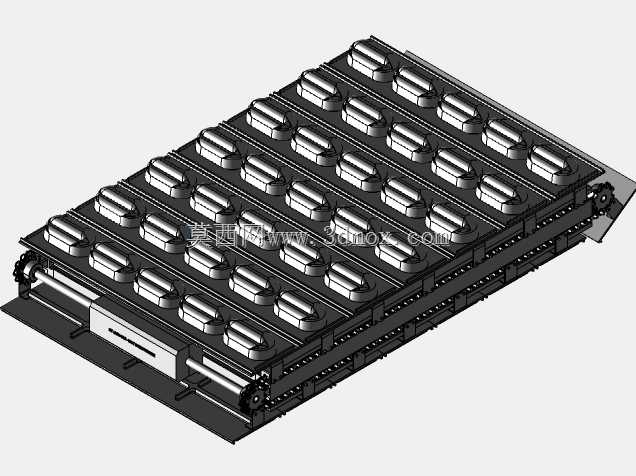

　　这套模具主要面向小型硅胶制品的批量成型生产场景，适配短距离连续输送的产线布局，可直接嵌入现有模块化生产单元，无需对原有产线框架做大规模改造。整套结构采用链传动作为模腔模块的输送载体，两侧布置的链轮与传动轴配合，带动排布整齐的模腔组做步进式循环移动，匹配硅胶注料、固化、脱模的工序节拍，单批次可同时完成数十件带小圣诞夹板造型的硅胶件成型，相比单腔模具备更高的生产效率。

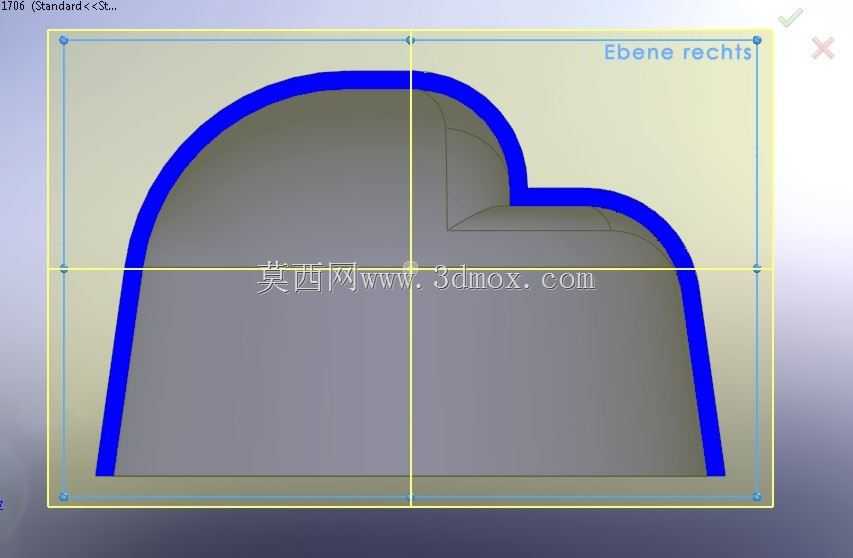

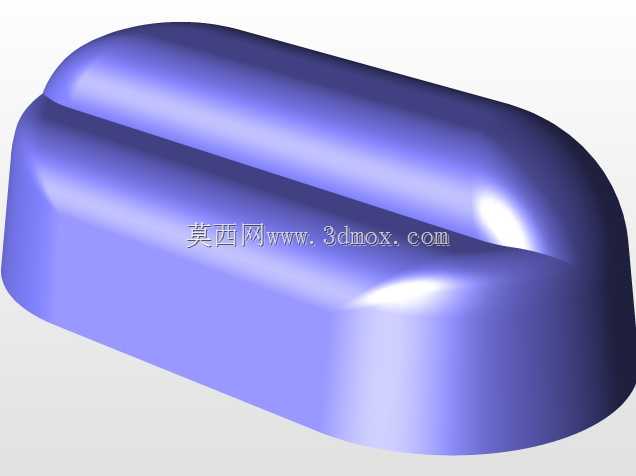

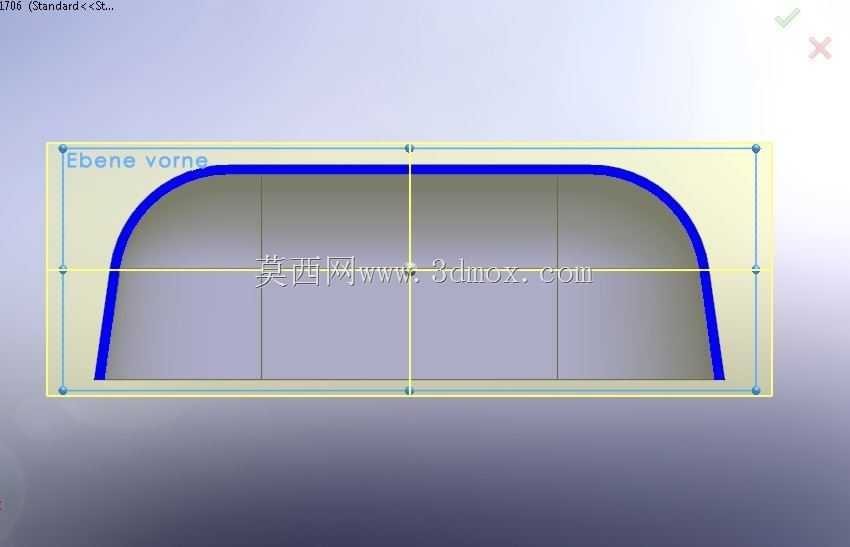

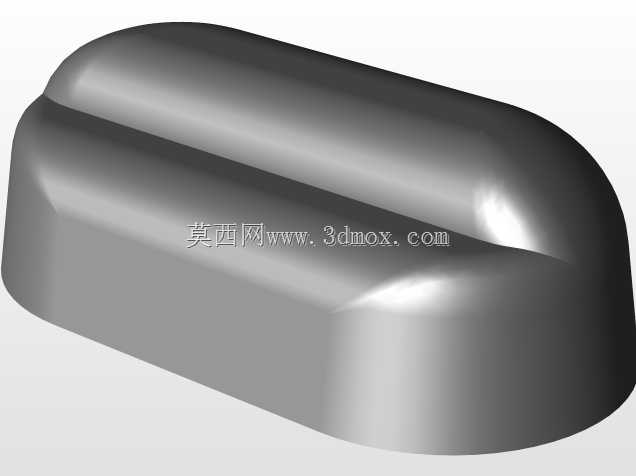

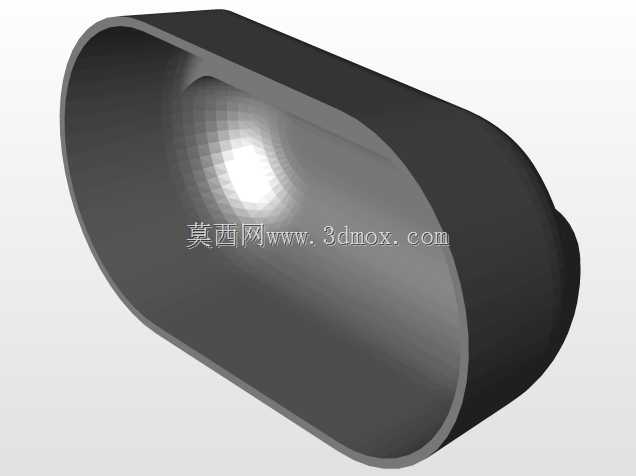

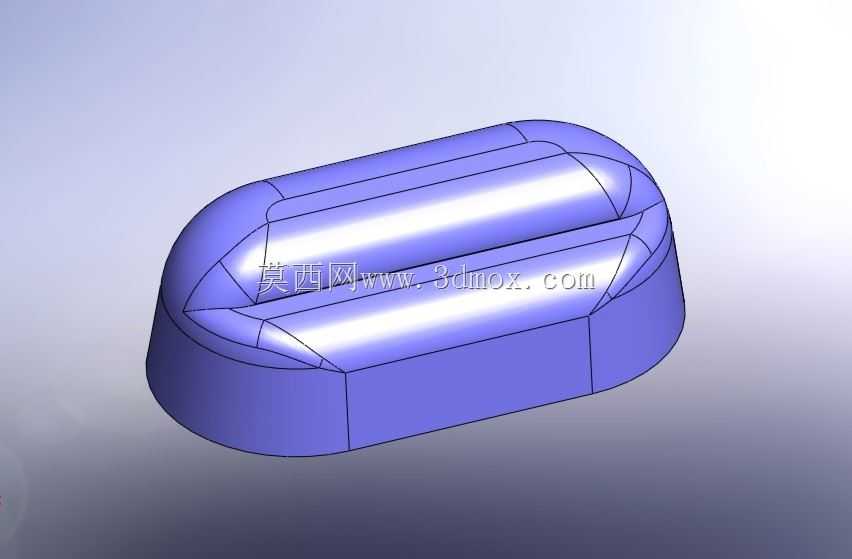

　　设计阶段优先考虑了模块的互换性需求，整套模架的安装基准做了统一适配，同规格的功能模块可直接替换安装，无需重新调整传动啮合间隙与定位精度，日常生产中切换不同造型的硅胶产品时，仅需更换上部的模腔模块即可，大幅缩短换型调试的时间成本。模腔部分的造型完全贴合小圣诞夹板的曲面轮廓，分型面设置在产品最大轮廓边界处，避免成型后出现飞边难以清理的问题，同时模腔周边预留了均匀的排气间隙，可保证硅胶填充过程中型腔内的空气顺利排出，减少成型件缺料、气泡的不良率。

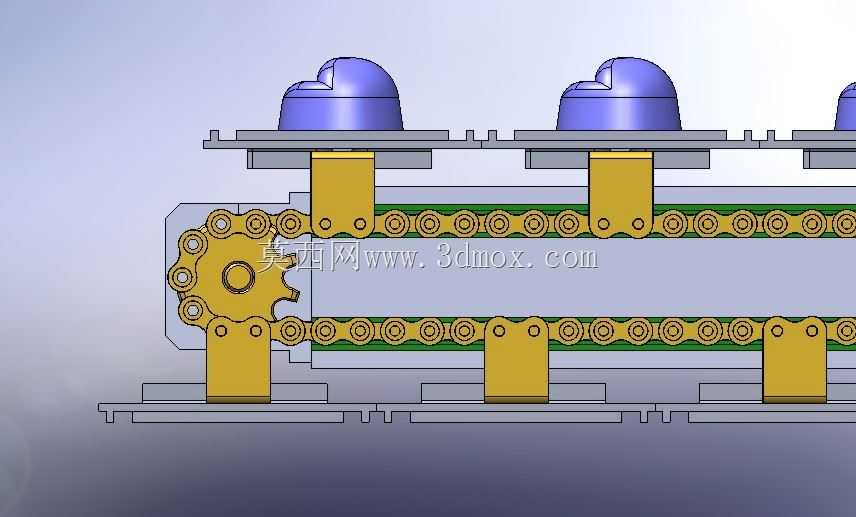

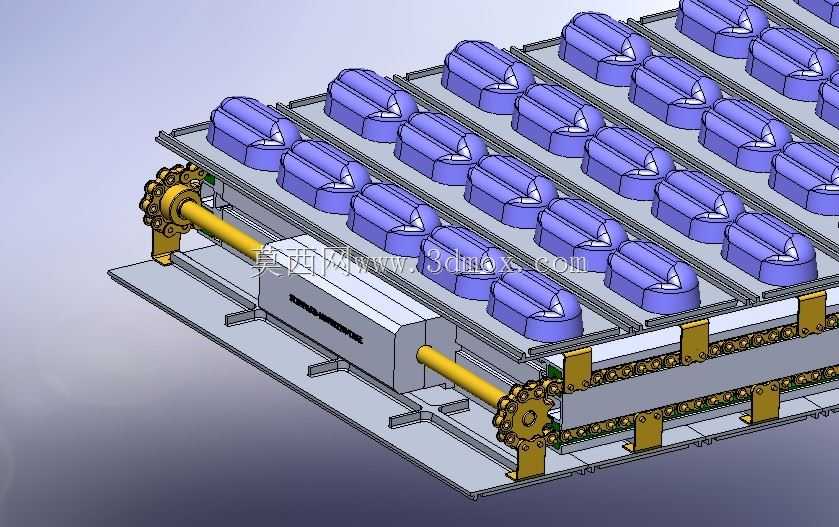

　　从安装边界来看，整套模具的底部支撑采用标准型材支架结构，支架上预留了与产线机架对接的安装孔位，传动轴的伸出端可直接对接现有产线的动力输出端，也可单独配套驱动单元独立运行。传动链条的张紧结构设置在支架两端的轴承座位置，通过调整轴承座的前后位置即可实现链条张紧度的调节，日常维护无需拆解整套模架结构。上部模腔模块采用快拆式固定结构，每个模块与链条载具之间通过定位销做精准定位，锁紧件采用标准快拆螺丝，更换模腔时无需专用工具即可完成操作。

　　结构设计上还考虑了硅胶成型后的脱模便利性，每个模腔的脱模角度做了合理优化，对于圣诞夹板造型的倒扣位置，采用了局部镶拼的结构设计，开模时镶件随产品一同顶出后再手动取件，避免强制脱模造成的产品撕裂问题。模架下部预留了接料槽的安装空间，成型后的产品脱模后可直接落入接料装置，顺着输送结构流入下一工序，无需人工逐个取件，进一步提升产线的自动化程度。整套结构的受力部件均做了强度校核，传动轴的直径、链轮的齿厚、支架的型材规格都匹配满负载运行下的载荷要求，长期运行不会出现结构变形、传动卡滞的问题。
