块状巧克力分切成型模具结构设计

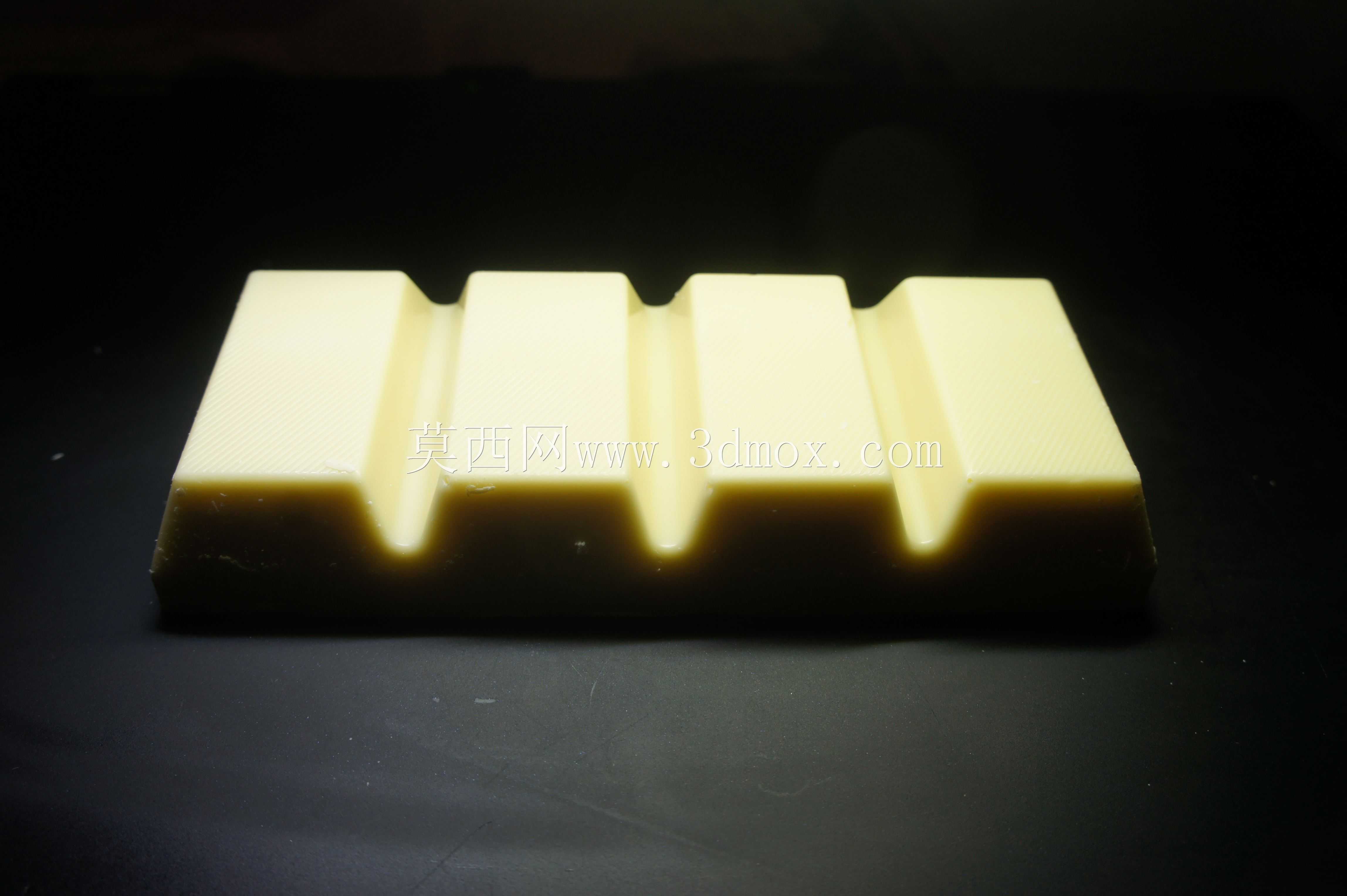

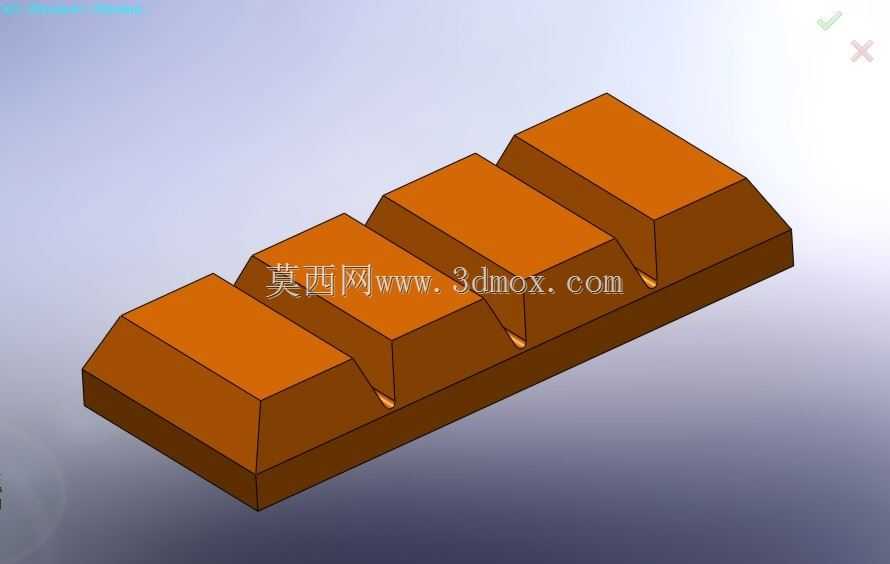

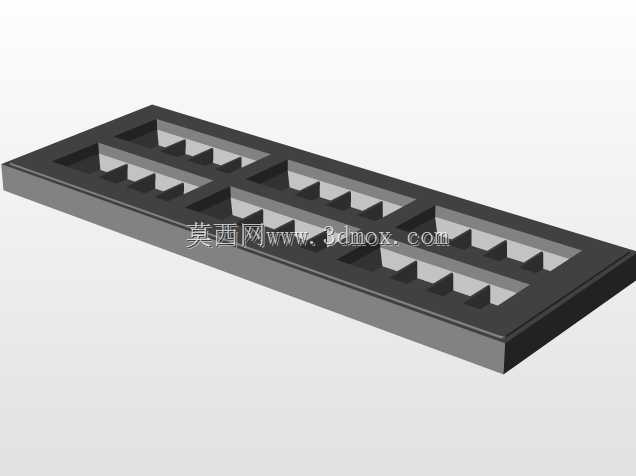

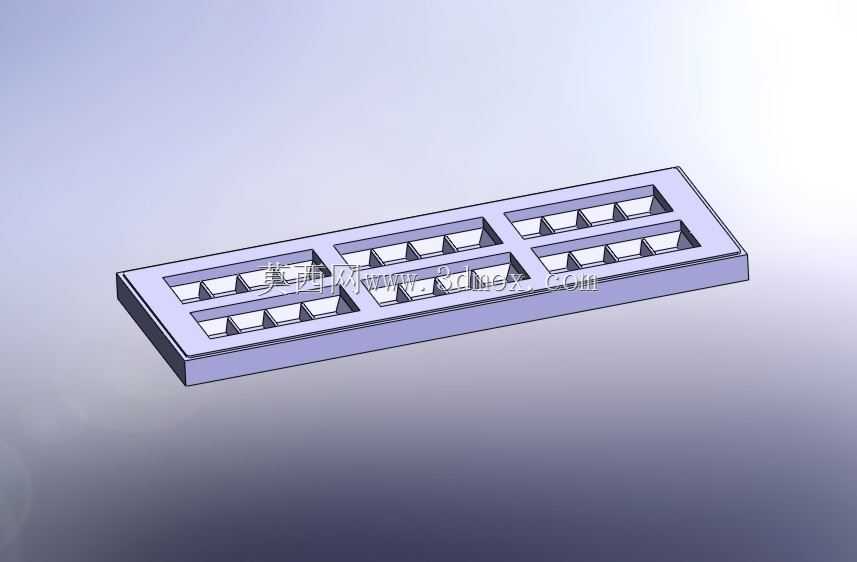

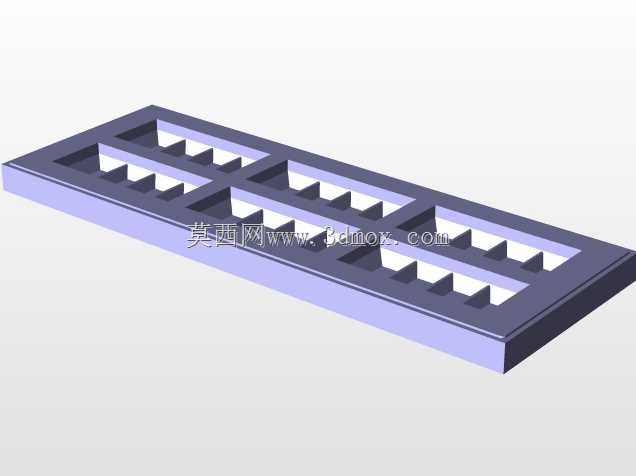

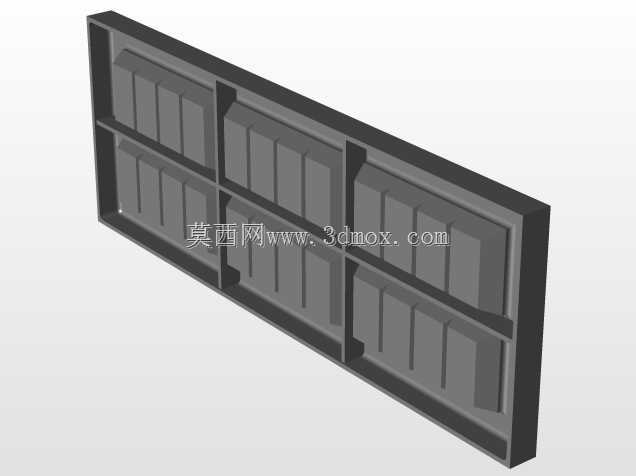

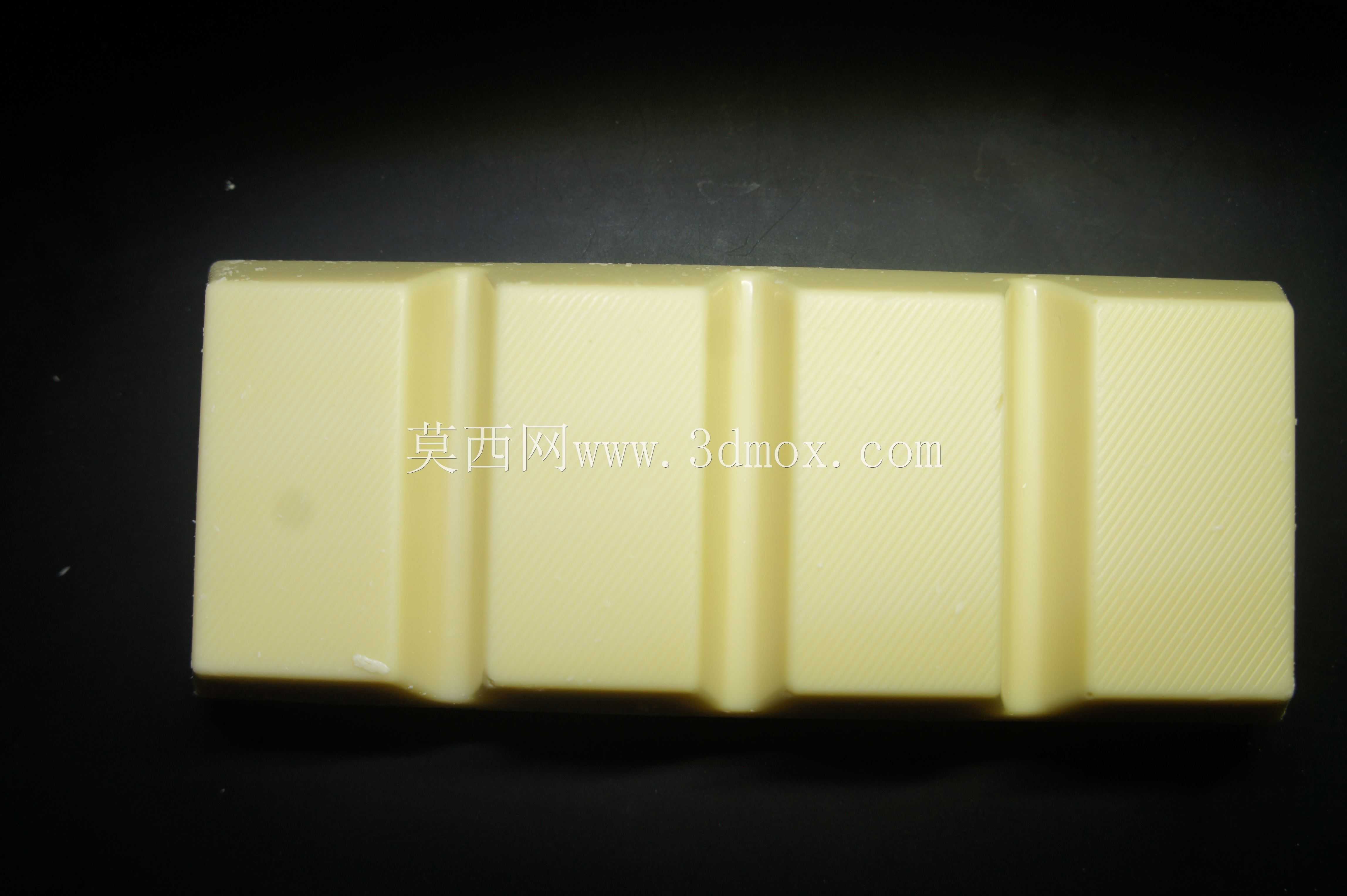

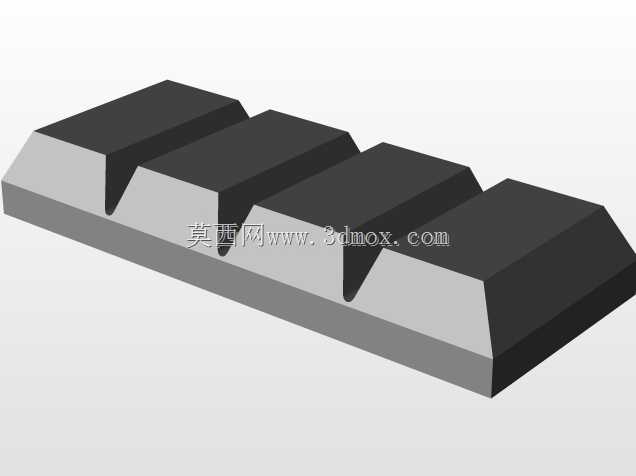

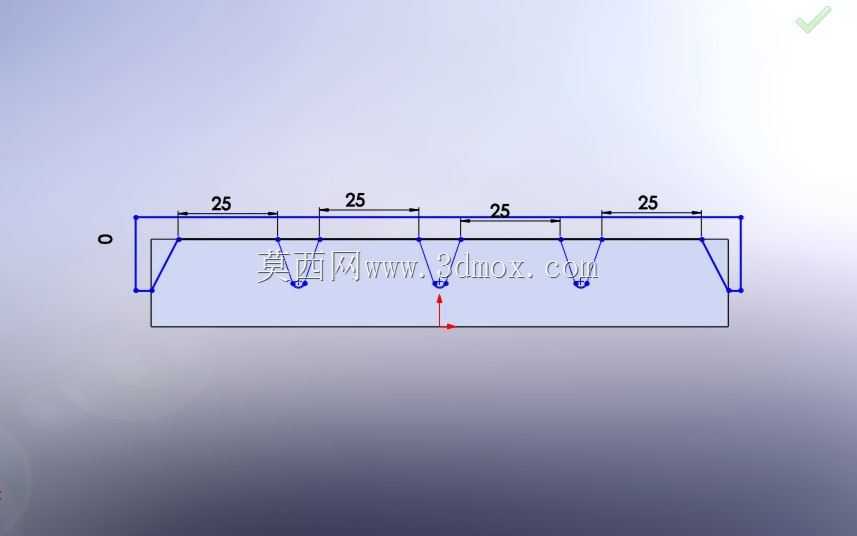

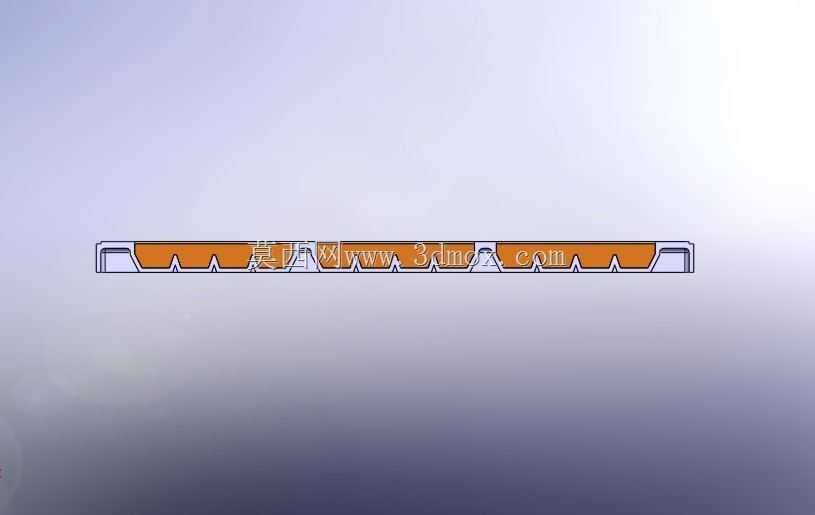

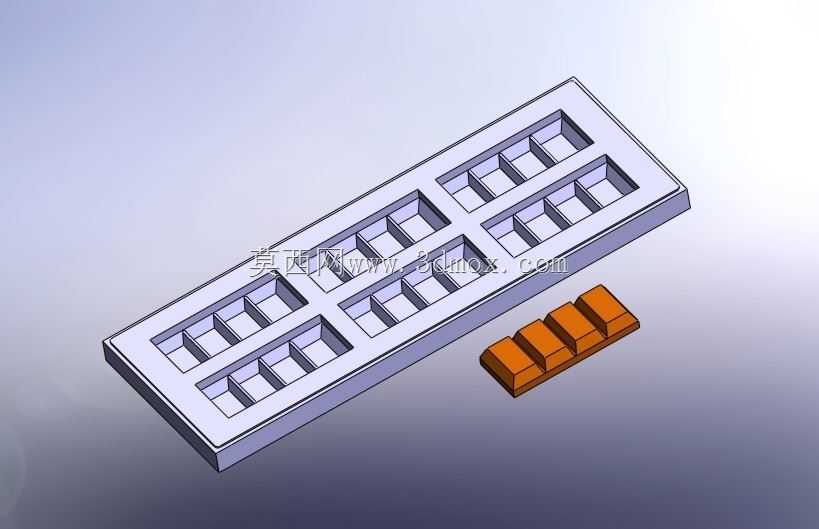

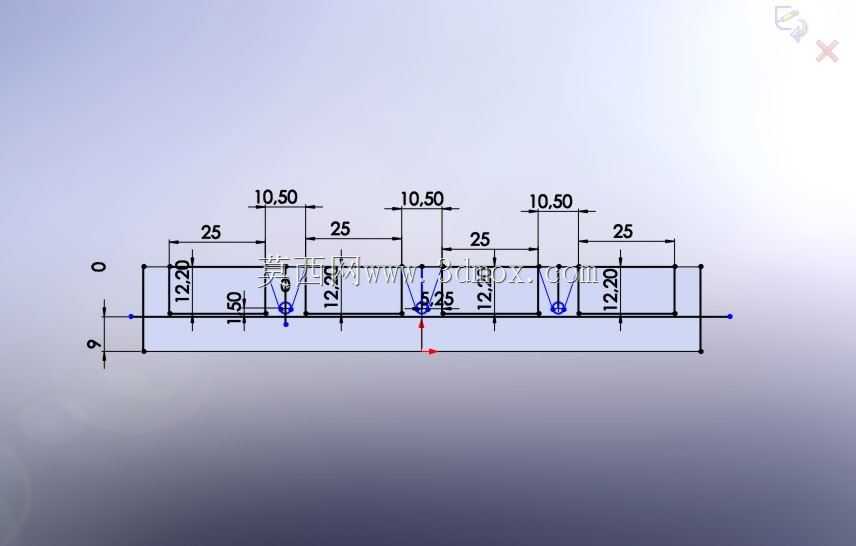

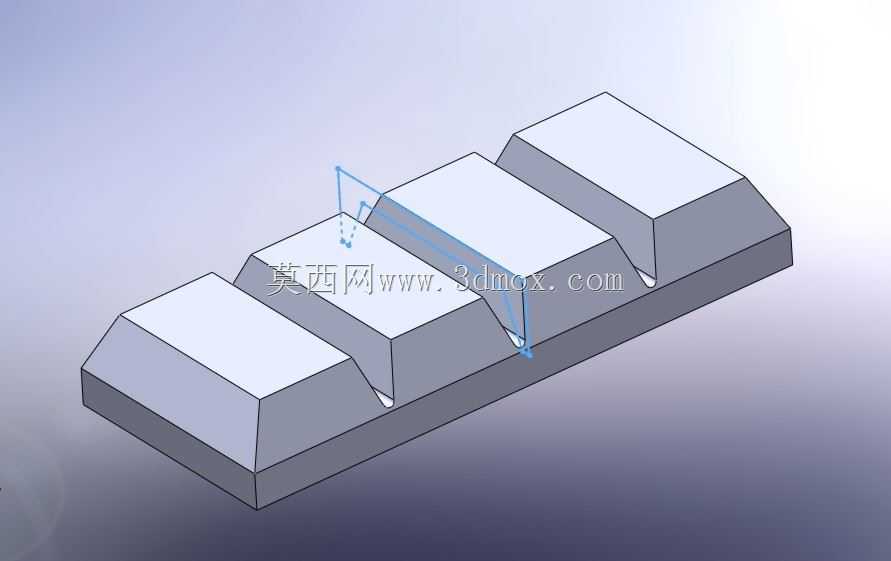

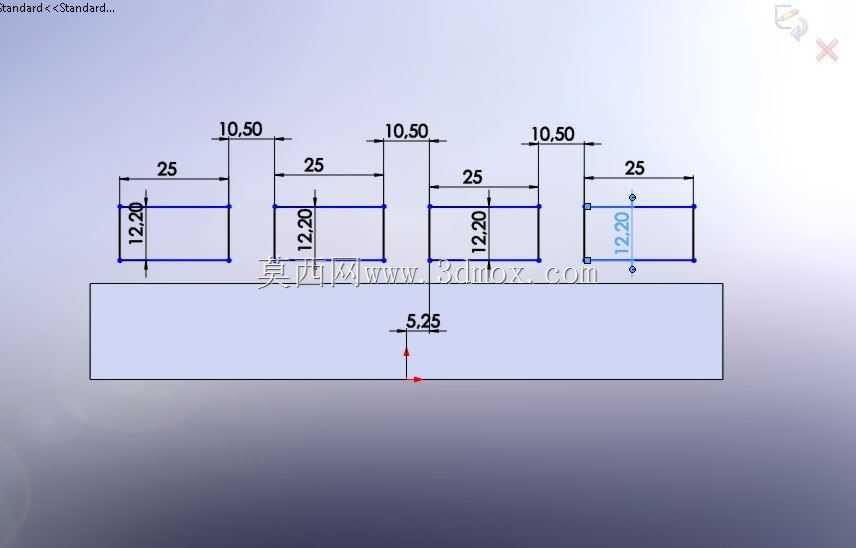

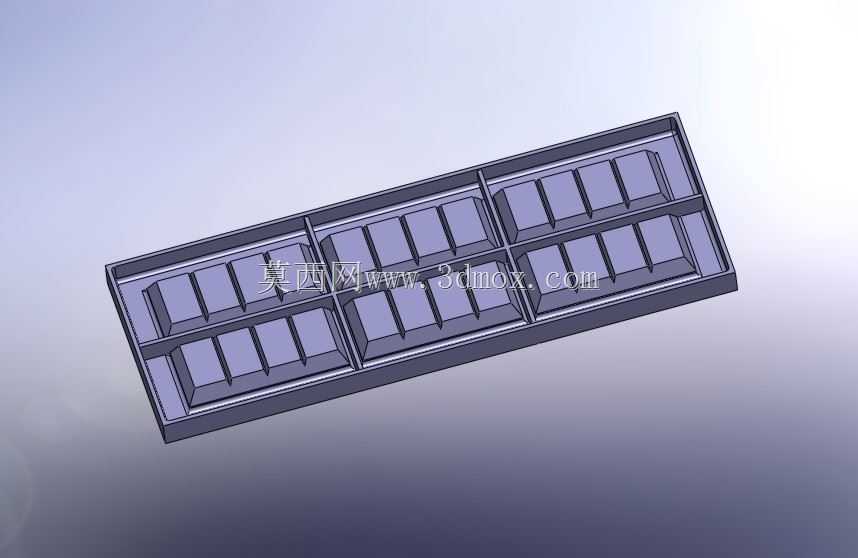

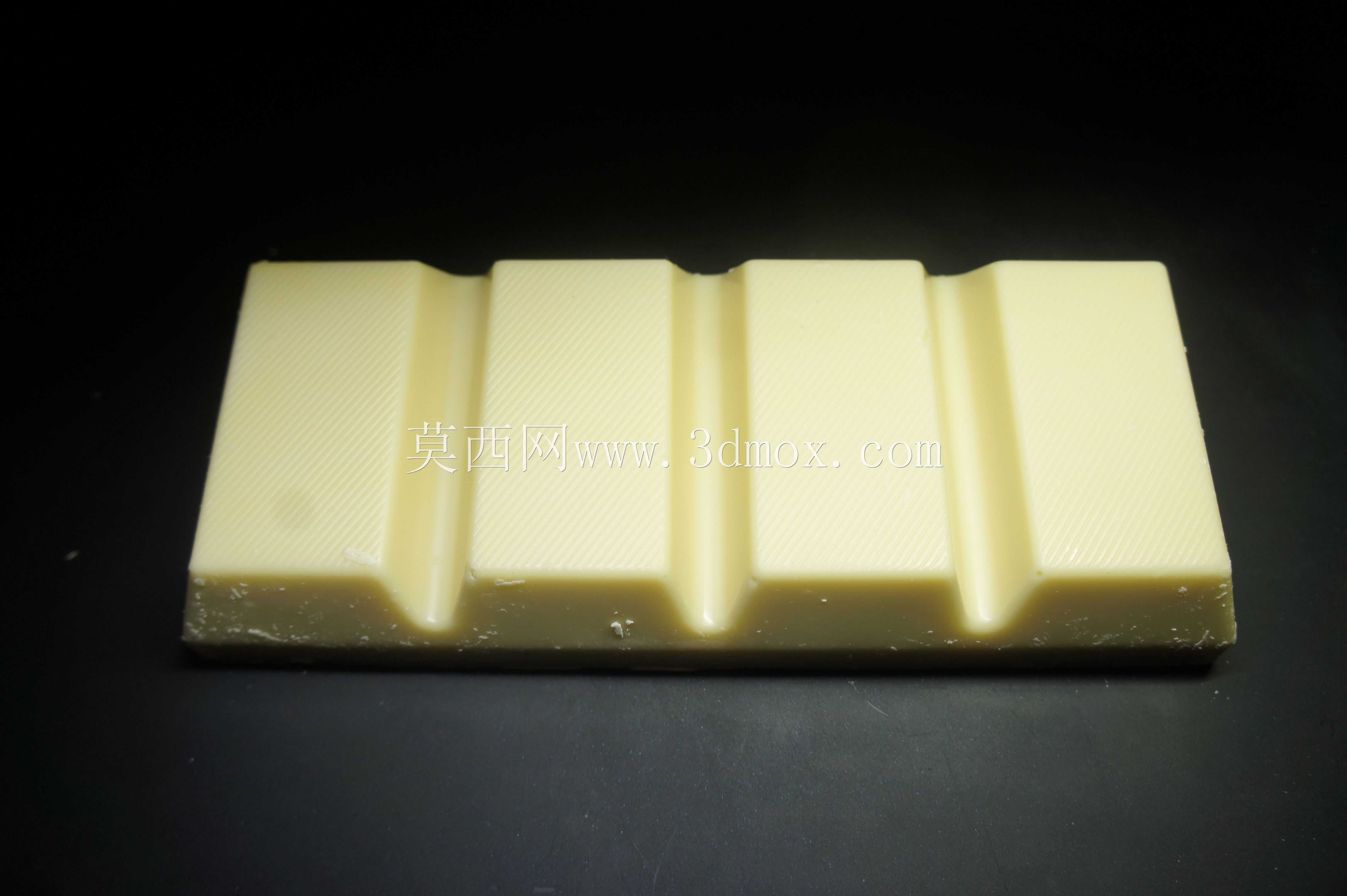

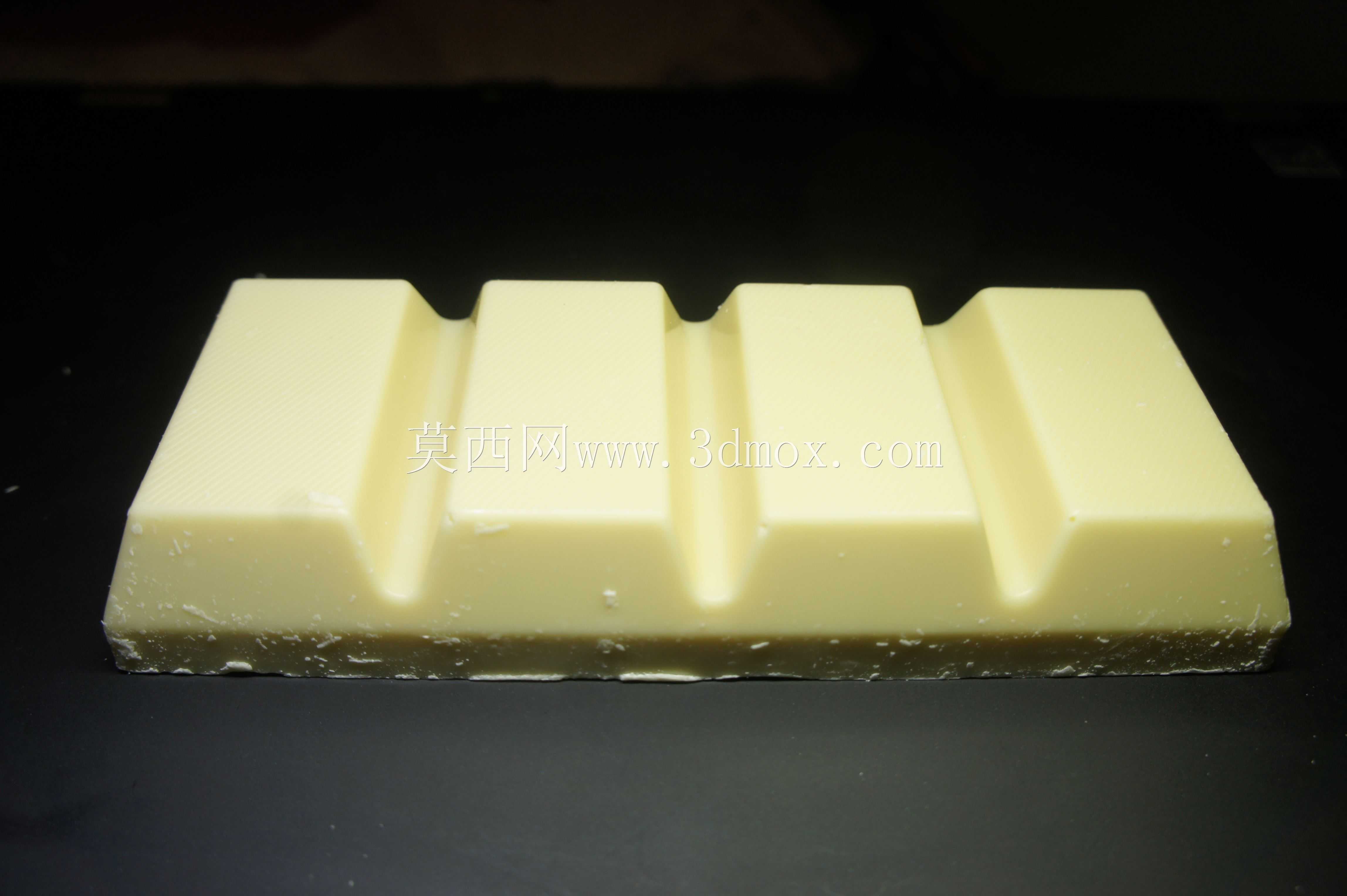

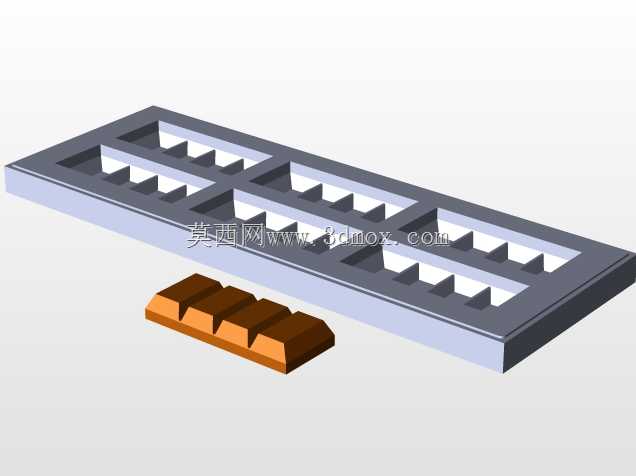

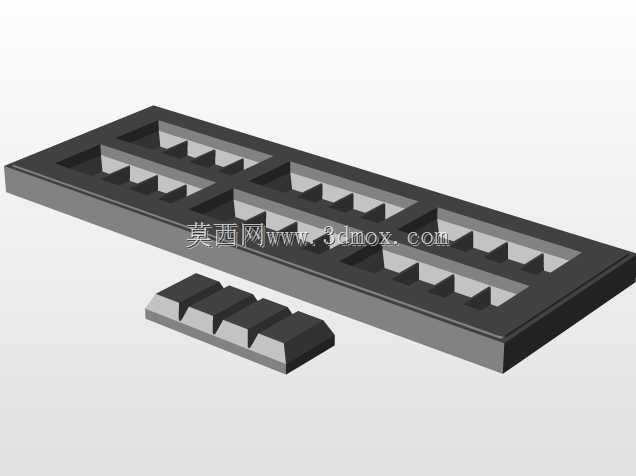

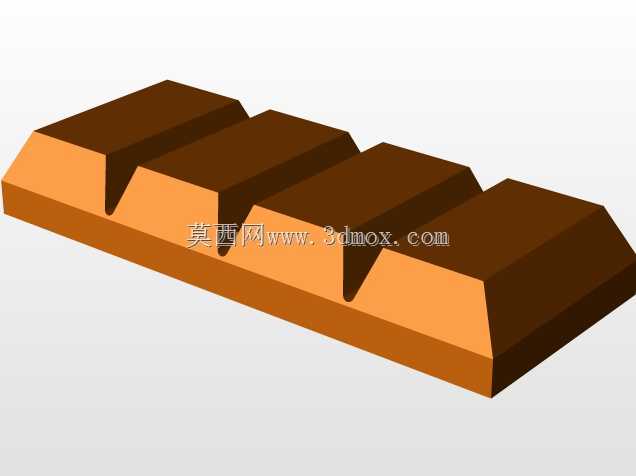

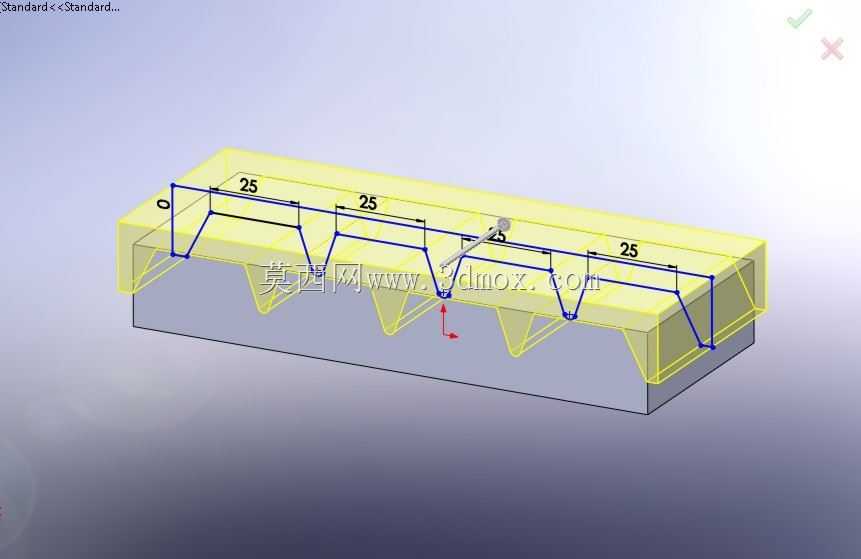

　　这套结构针对块状巧克力的定量分切与预成型工序设计，主要适配中小型食品加工车间的半自动巧克力浇注生产线，也可兼容手工巧克力工坊的小批量定制生产场景，直接安装在现有浇注工位的冷却输送段前端，不需要对原有产线的机架布局做大幅改动。从实际生产的使用需求出发，设计时首先考虑了巧克力浆料冷却后的脱模顺畅度，模腔整体采用阵列式排布，单组模腔对应单块200克总重的巧克力排块，内部通过等距分隔筋将总容积分割为4个独立的50克单元腔，分切筋的高度与模腔深度保持一致，浆料浇注后不需要额外的人工划线分切，冷却定型后直接得到规整的分块结构，消费者食用时可沿预分的筋位轻松掰取单块，避免整块巧克力掰取时碎裂掉渣的问题。模体的外形边界做了适配通用输送线的尺寸匹配，

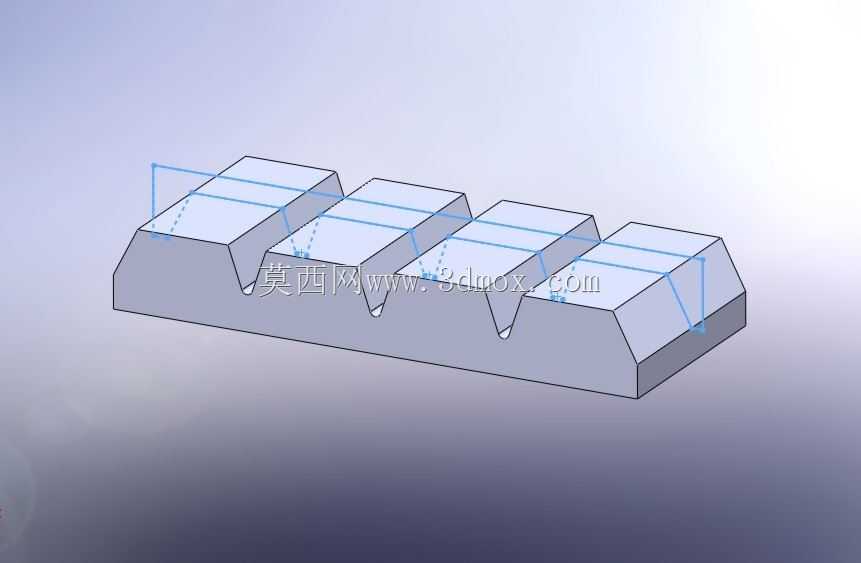

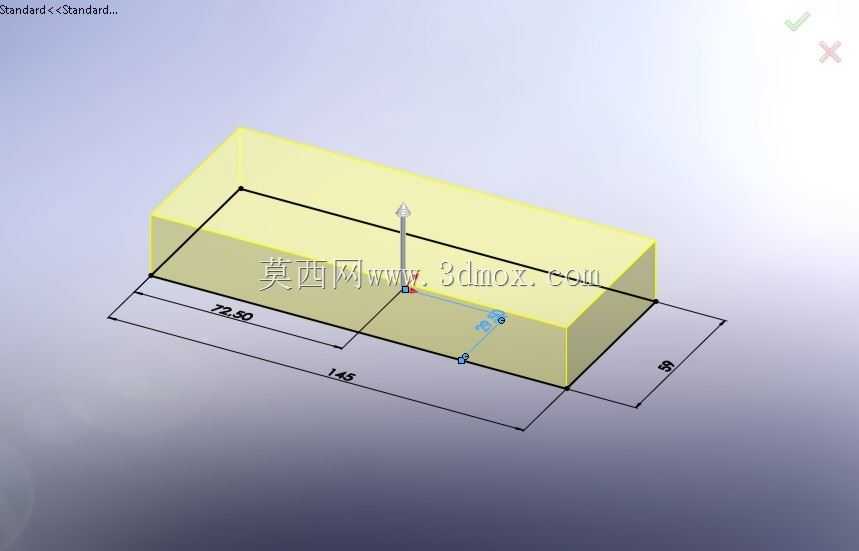

　　整体长宽尺寸适配常规400毫米带宽的食品级PU输送带，安装时直接通过侧边的定位凸台卡接在输送线的侧边导向条上即可，不需要额外加工定制安装孔位，换型时可直接整体吊装更换，适配多品类巧克力的快速换产需求。模腔的边角全部做了R1.2的圆角过渡，一方面避免直角位置积留残留的巧克力浆料，减少每班生产后的清洁工作量，另一方面也能避免冷却过程中直角位置应力集中导致的巧克力块边角开裂，提升成品的外观合格率。与模体配套的预成型压块采用和模腔完全匹配的阵列凸台结构，压合时凸台完全嵌入模腔的分隔槽内，保证每块巧克力的重量公差控制在±1克以内，压块的握持端做了防滑的阶梯结构，不管是人工操作还是配套小型气动压合机构都能稳定装夹。

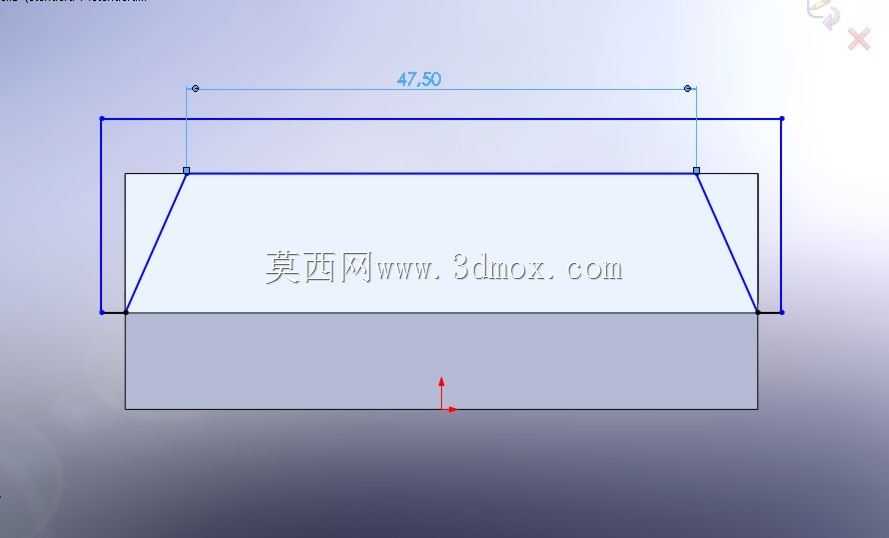

　　设计过程中特意将模腔的脱模斜度设置为1.5度，这个角度既不会因为斜度过大导致单块巧克力的上下尺寸差过于明显影响外观，也能保证冷却收缩后的巧克力块可以顺利从模腔中脱落，不需要额外喷涂脱模剂，符合食品接触部件的卫生要求。模体的底部做了0.8毫米深度的网格纹理，成型后的巧克力块底部带有细微的防滑纹路，堆叠包装时不会因为表面过于光滑出现滑移散落的情况。整套结构没有复杂的运动部件，日常维护只需要每班生产结束后做食品级清洁即可，没有易损件需要频繁更换，适合食品加工场景长时间连续生产的使用需求。
