双规格紧凑型小玻璃瓶生产设备结构

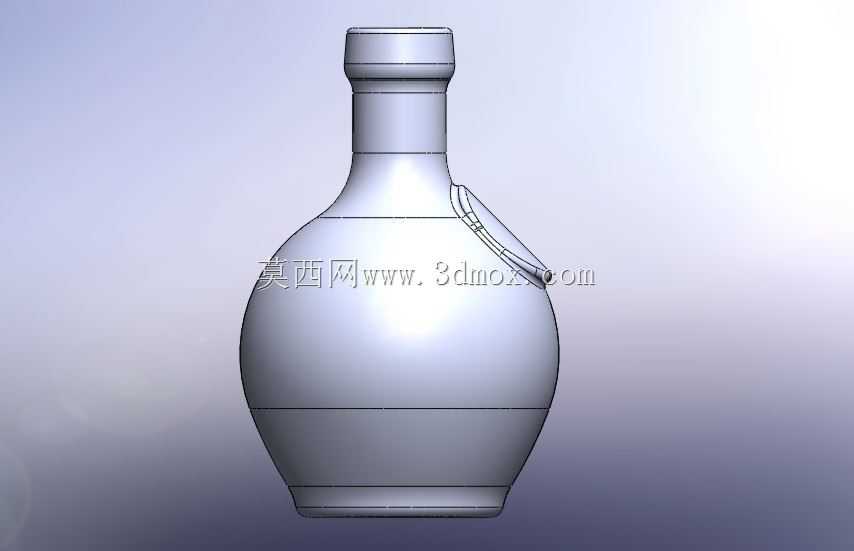

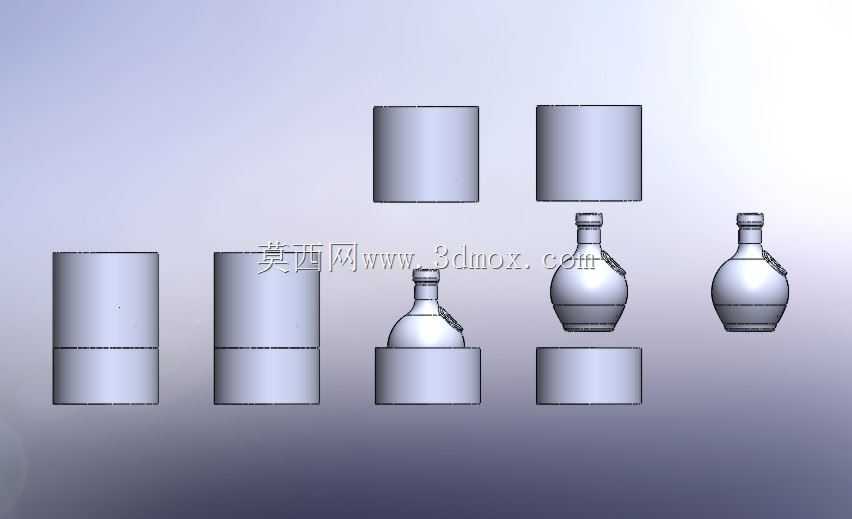

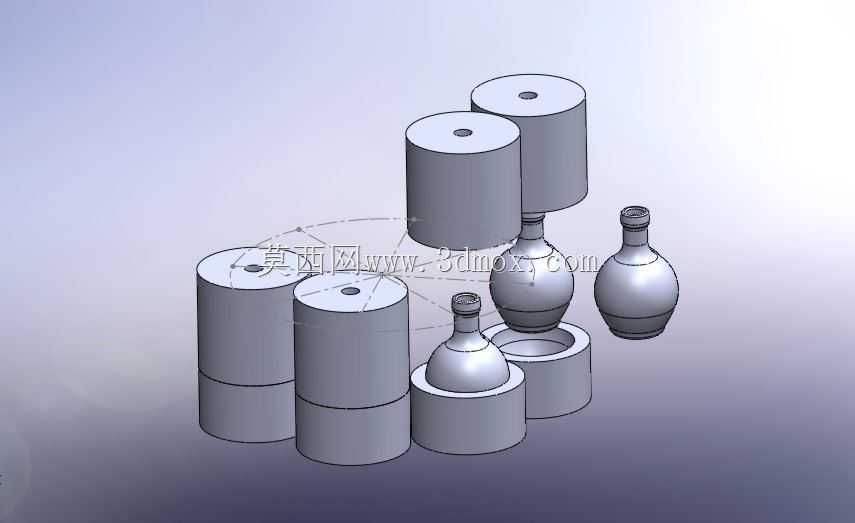

　　这套制瓶设备的设计初衷，是解决小批量、多场景下的玻璃容器生产痛点，针对日化、食品领域常见的100-250ml扁圆型小玻璃瓶量产需求，开发了两套可并行验证的旋转式成型方案，适配固定车间部署与移动车载生产两类完全不同的应用场景。两套方案均采用多工位旋转转台作为核心承载结构，其中一款配置节圆直径400mm的紧凑型转子，沿圆周均匀布置8个成型工位，单工位可完成瓶坯夹持、加热吹塑、冷却定型、脱模出料的全流程动作，转台单次转位即可完成一个工序步进，工位间动作无干涉，设备整体占地仅1.2平方米，可直接嵌入现有日化灌装线的前段工序，无需对原有车间布局做大规模改造。另一款方案配置节圆直径600mm的8工位转子，工位间距更大，可适配带局部加厚、

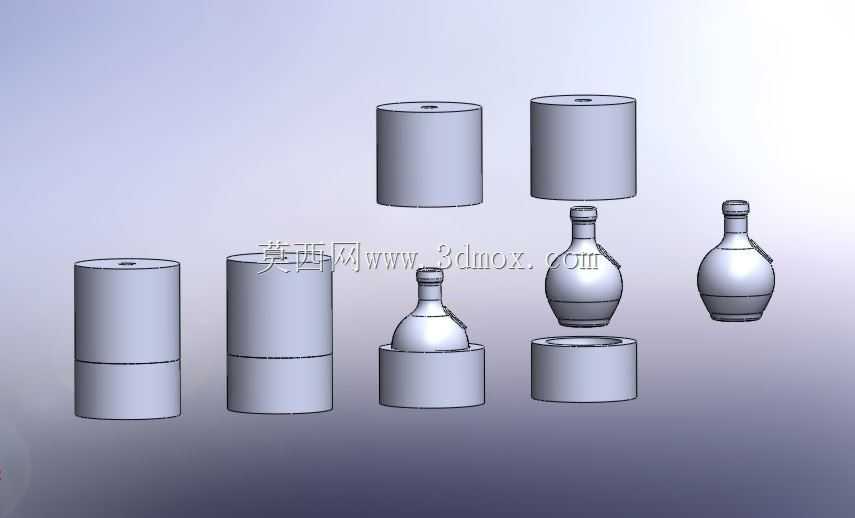

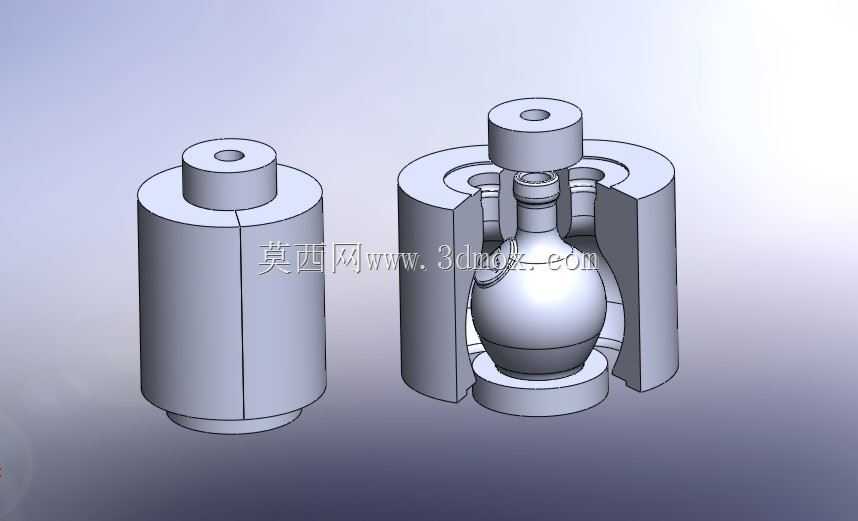

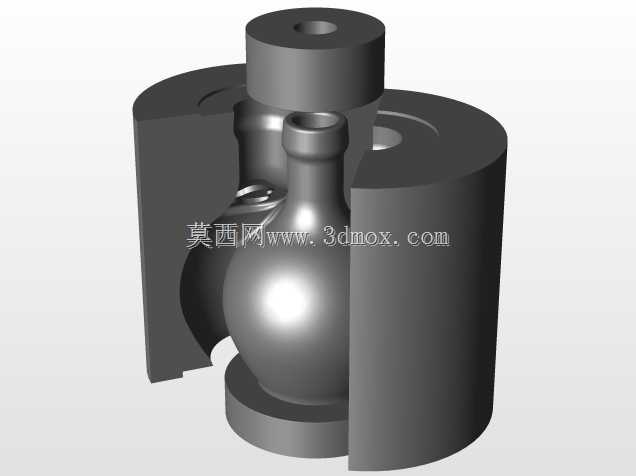

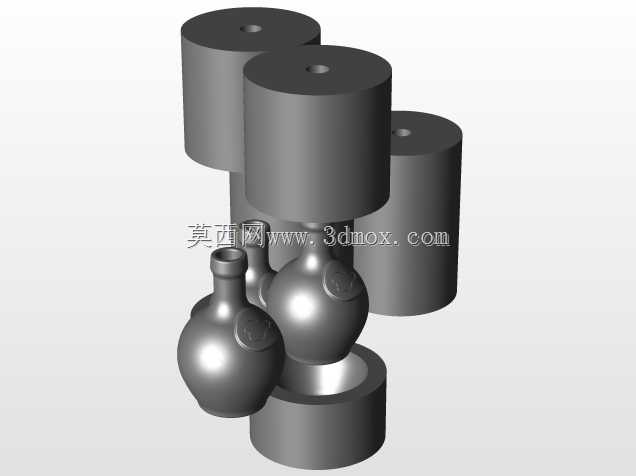

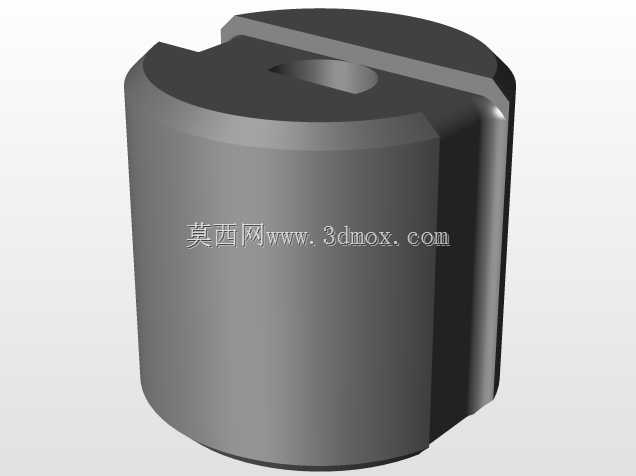

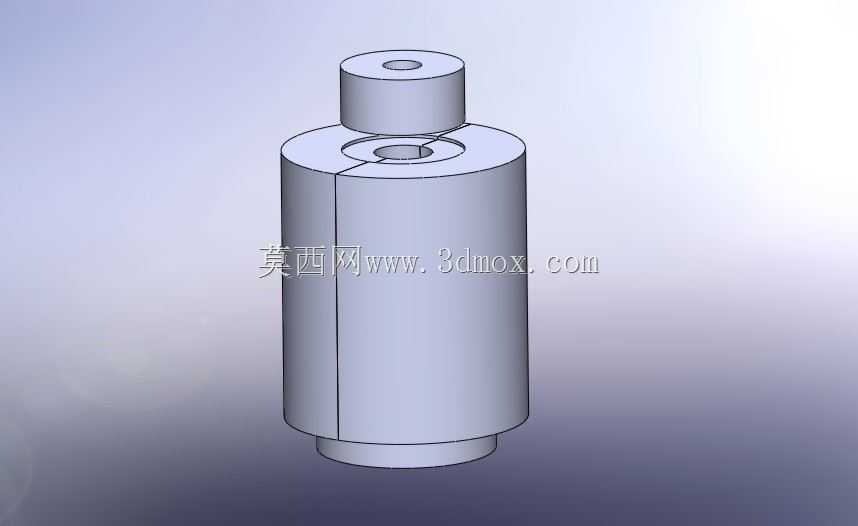

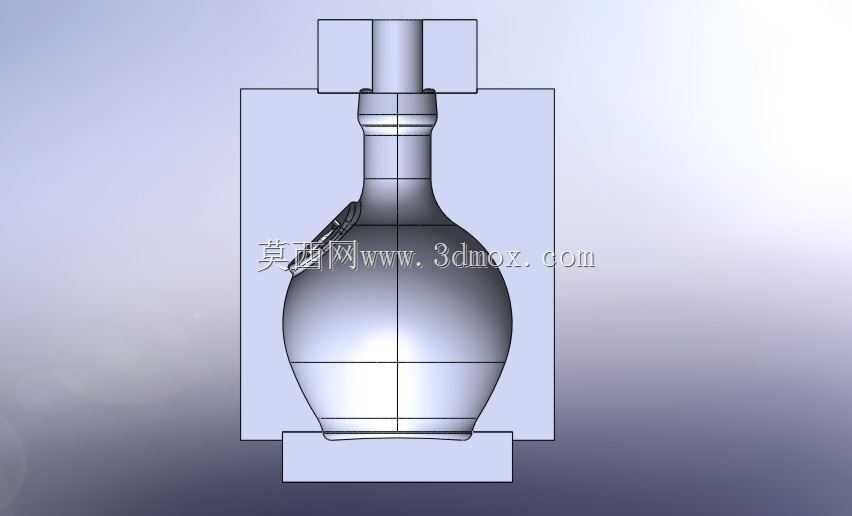

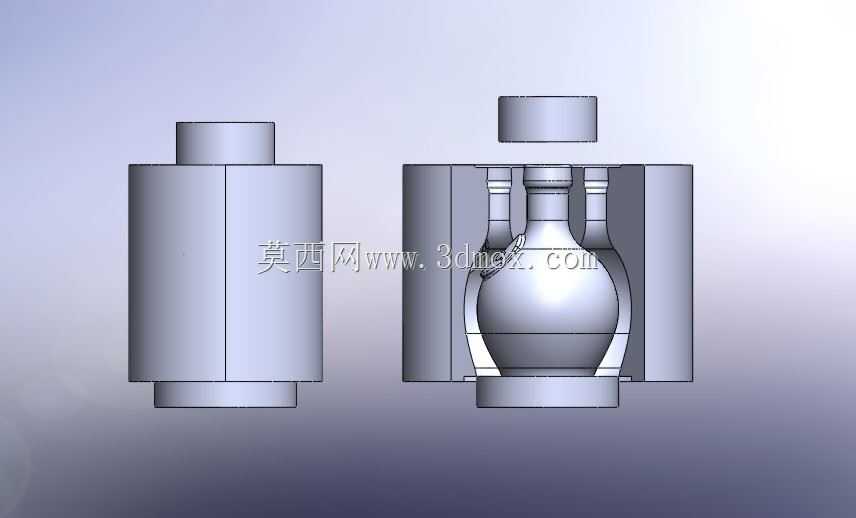

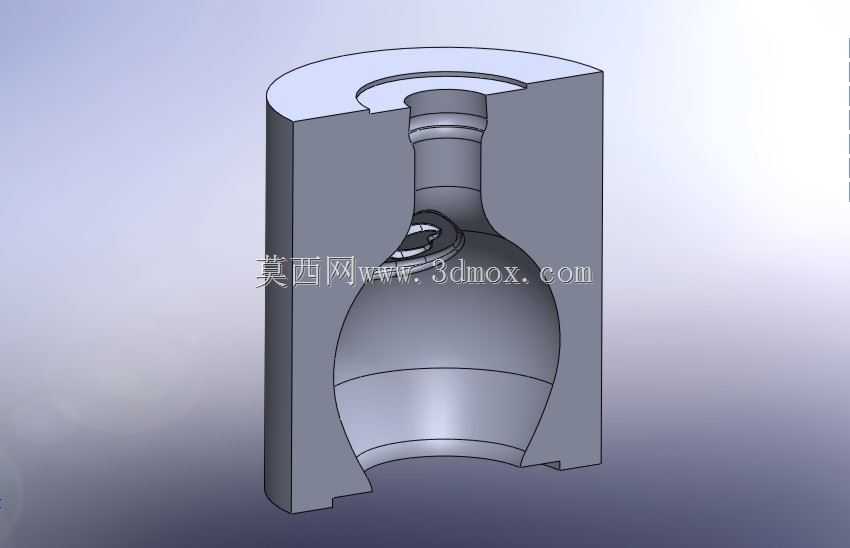

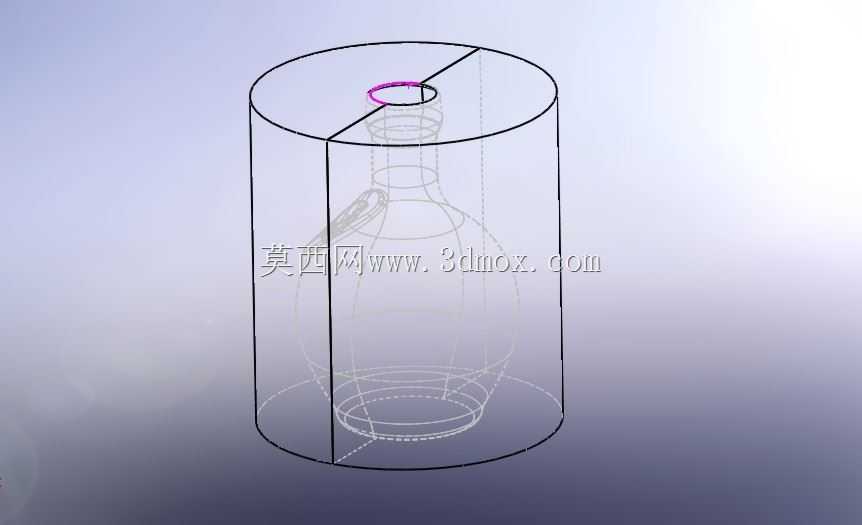

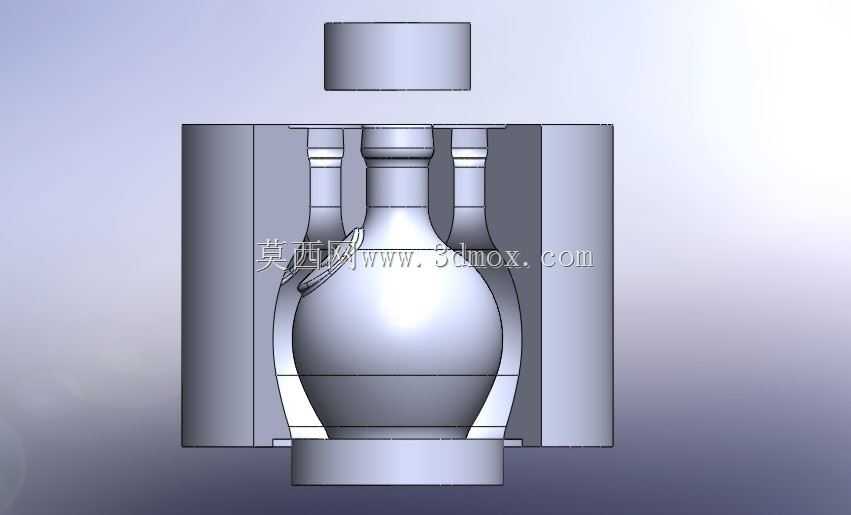

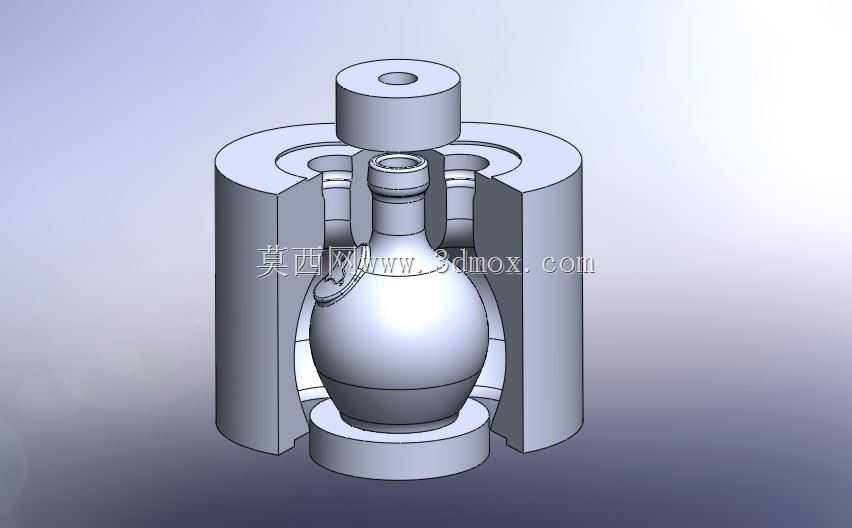

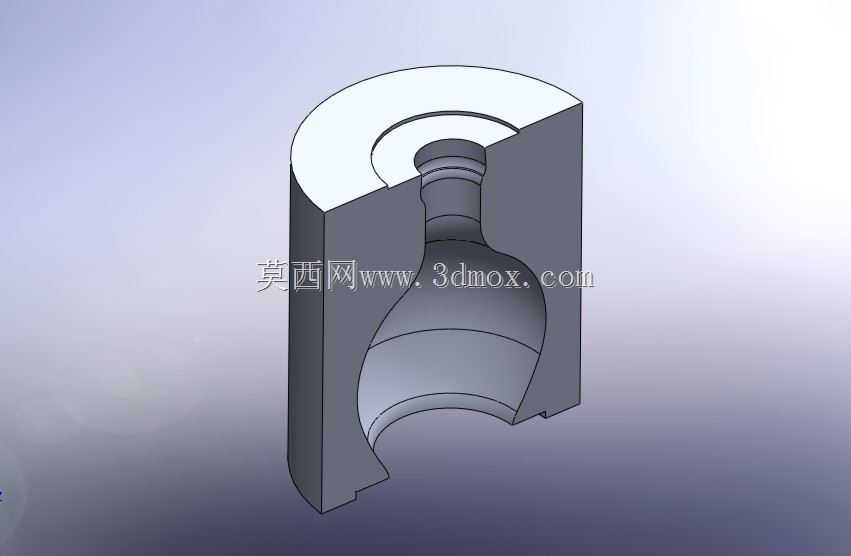

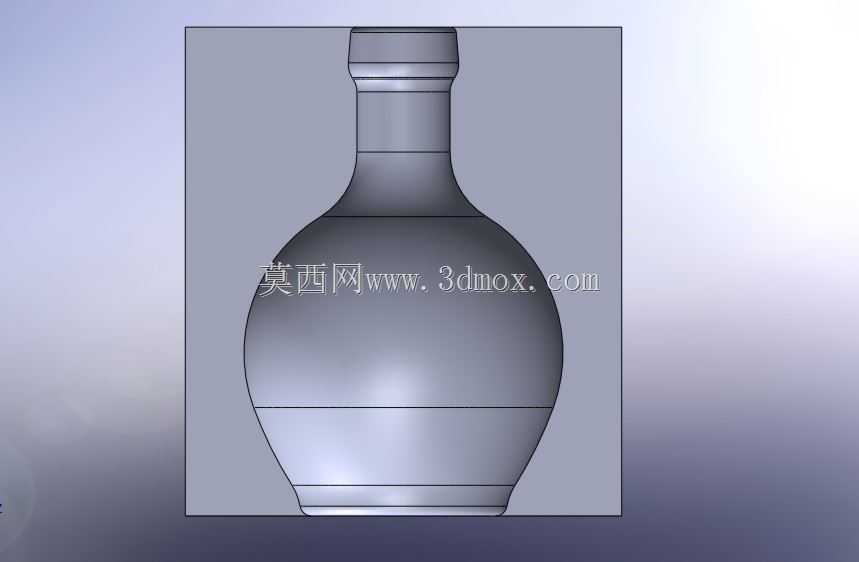

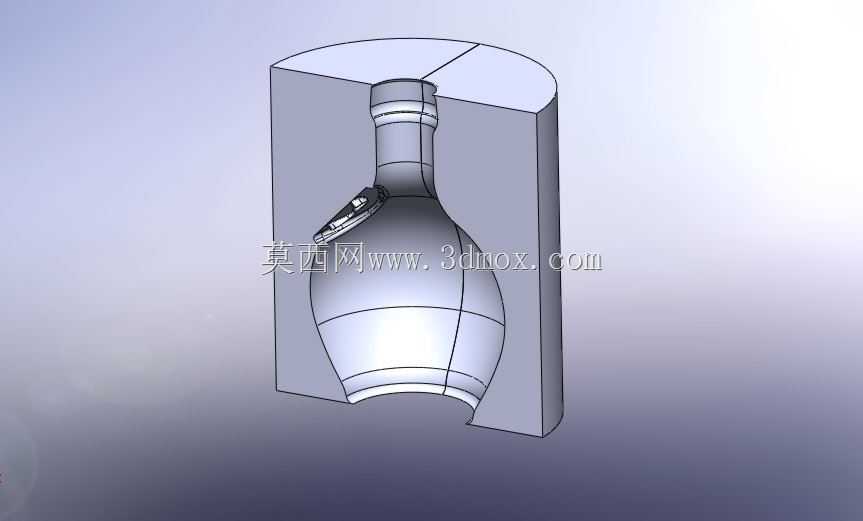

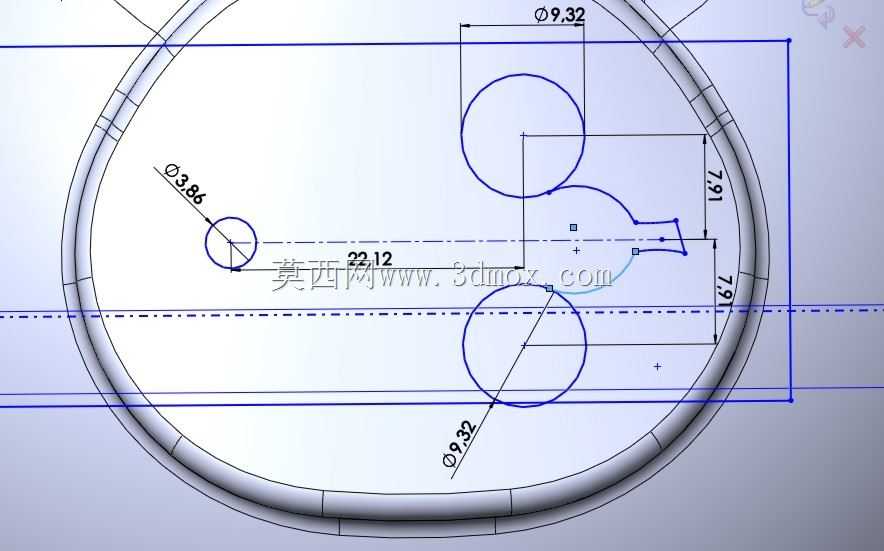

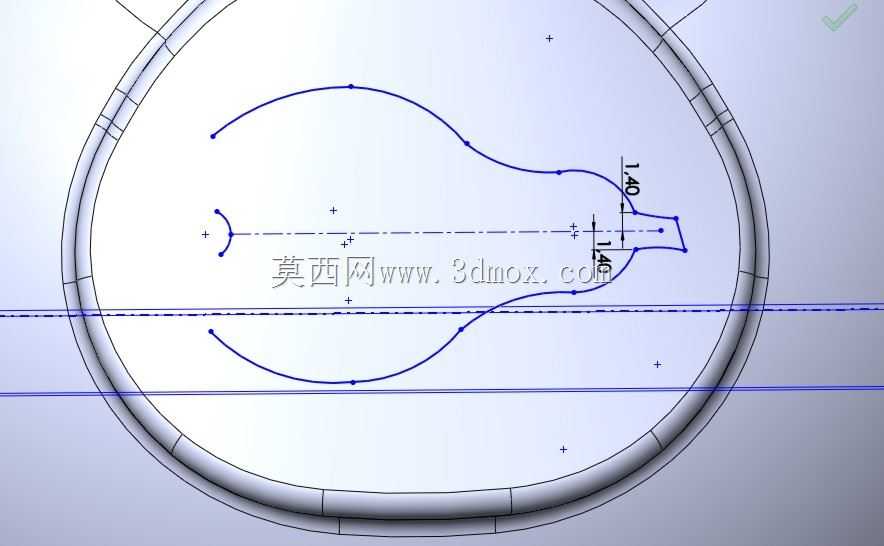

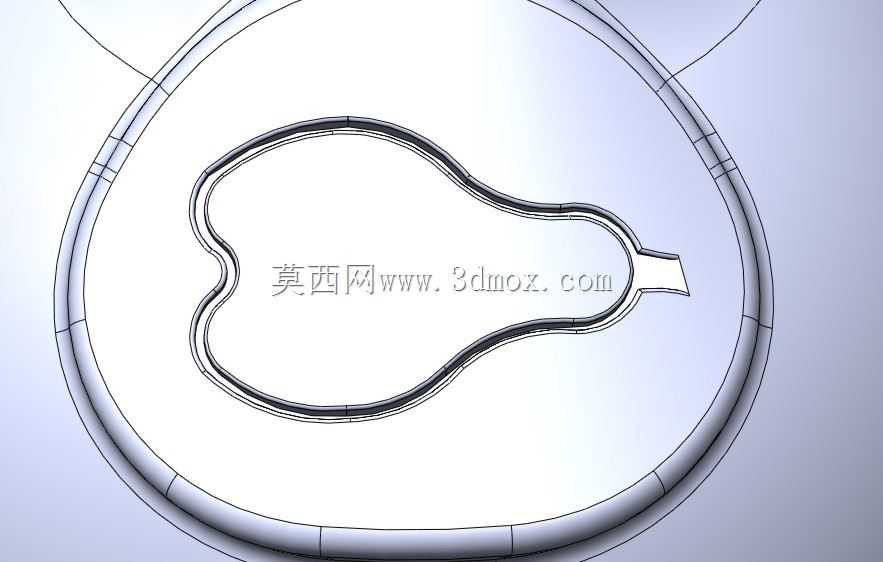

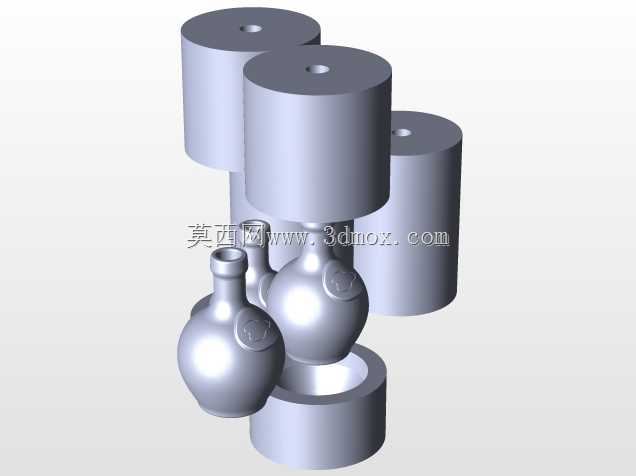

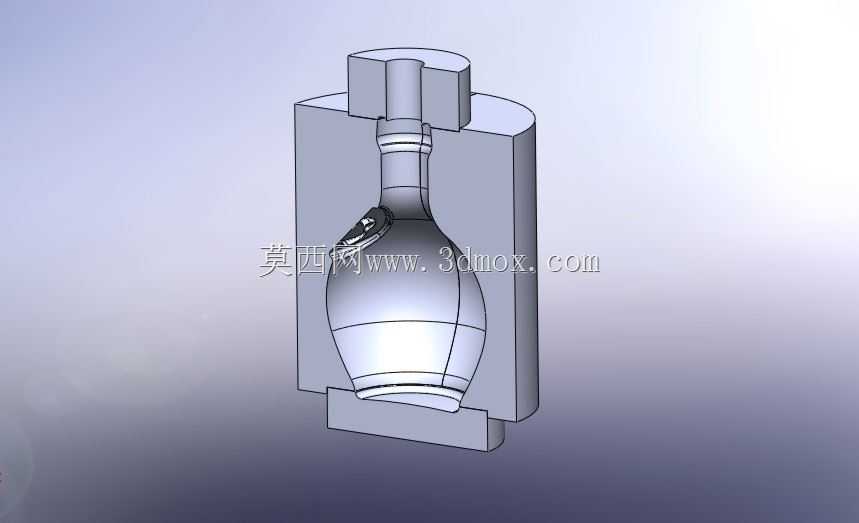

　　侧面标识区的异型小瓶生产，转台驱动采用间歇分割器直连结构，转位重复定位精度控制在±0.05mm以内，避免瓶坯对位偏差导致的壁厚不均问题。两套设备的单小时额定产能均稳定在650瓶，成型周期匹配后续灌装、贴标工序的节拍，不会出现前段产能过剩导致的瓶坯堆积。设计阶段特意做了固定安装与移动部署的兼容结构，设备底座预留标准叉车孔与减震安装位，在固定车间使用时可通过膨胀螺栓锁死在地面，抑制高速转位产生的振动；在需要移动生产的场景下，可直接搭载于车载方舱内，配套小型玻璃熔融供料单元即可完成野外、临时产区的就地制瓶作业，减少空瓶长途运输的破损率与物流成本。设备的成型模具采用快拆结构，单套模具更换时间不超过15分钟，可快速切换不同瓶型的生产，

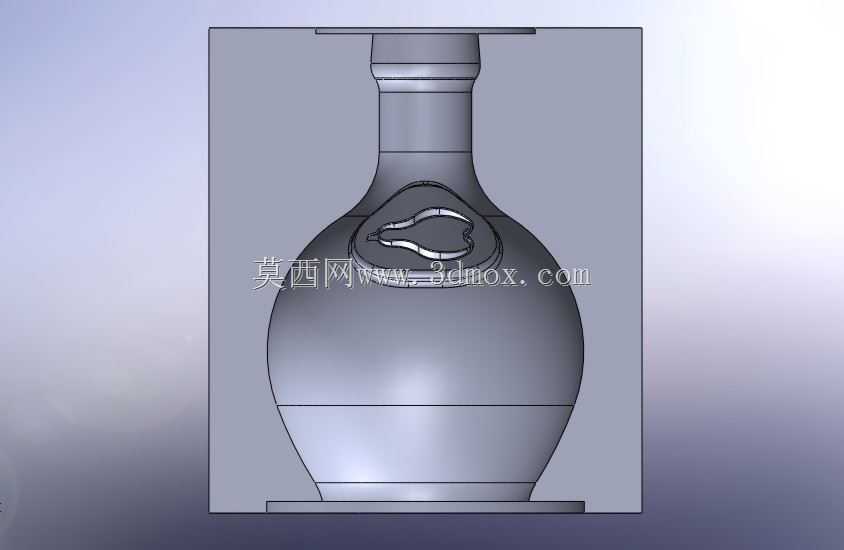

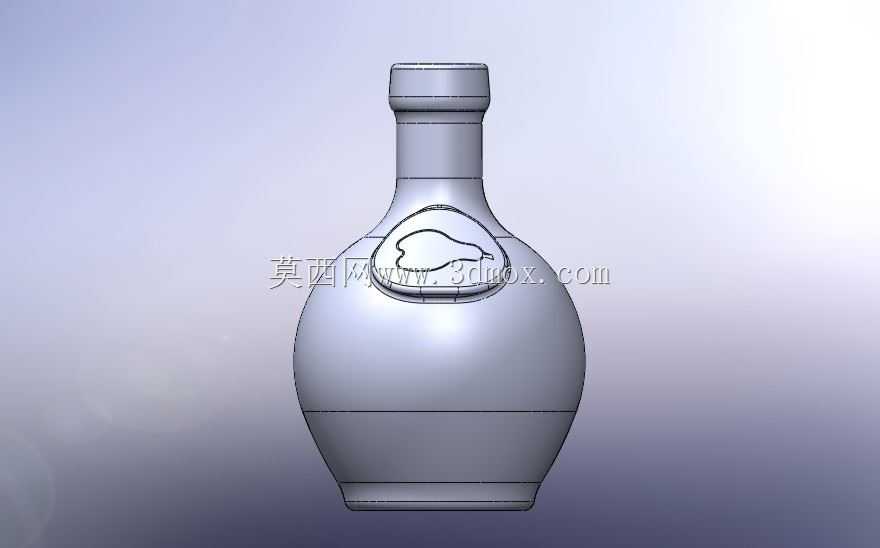

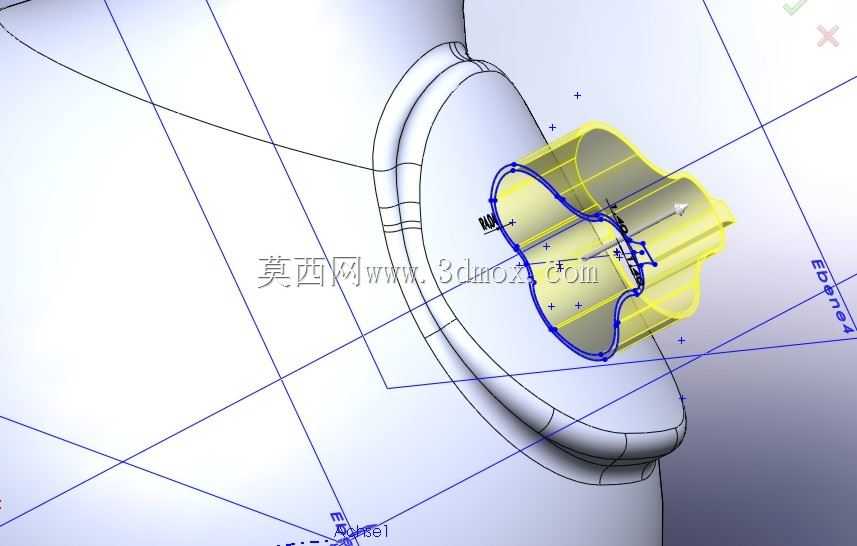

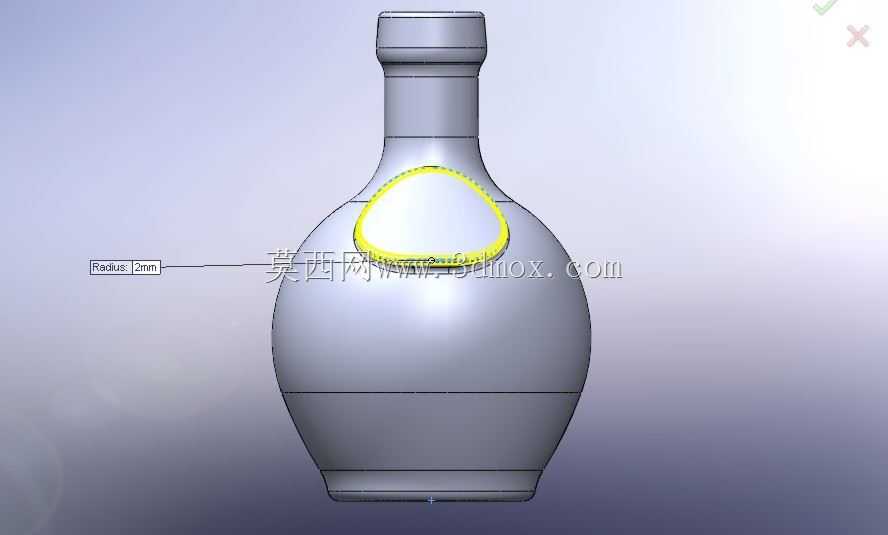

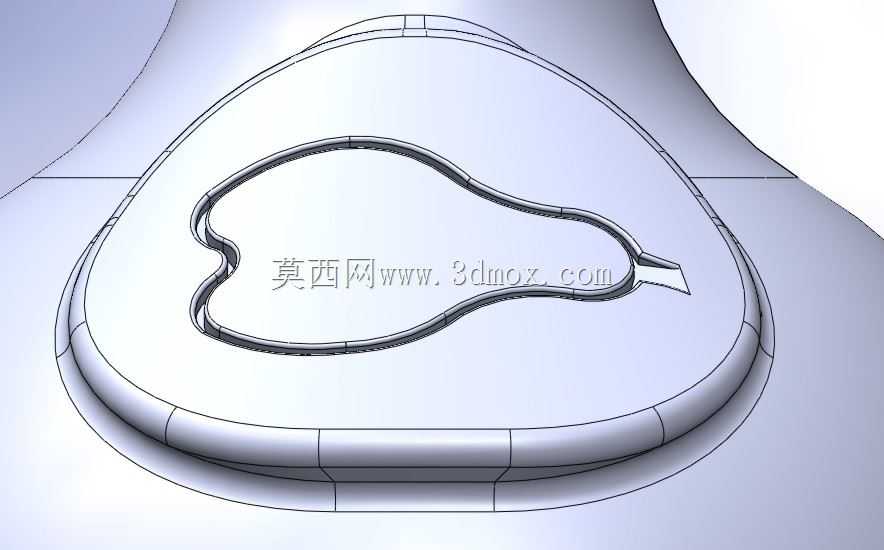

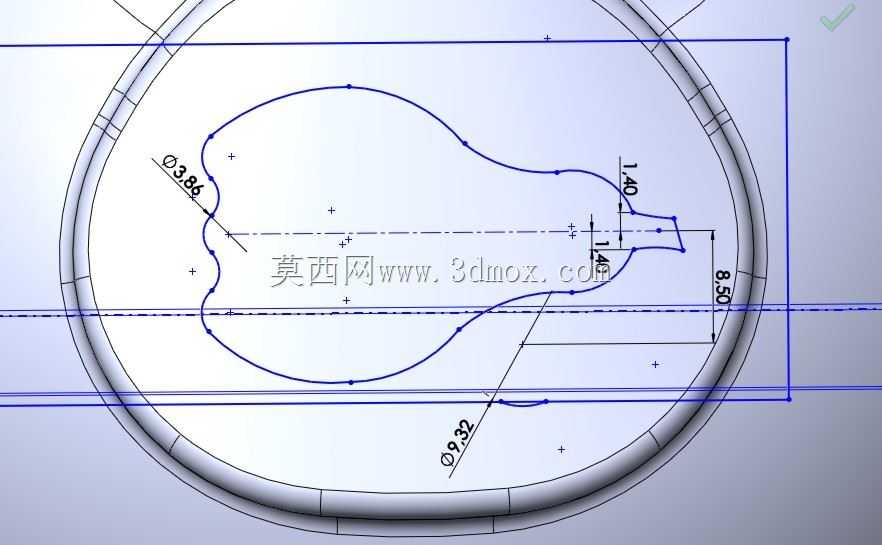

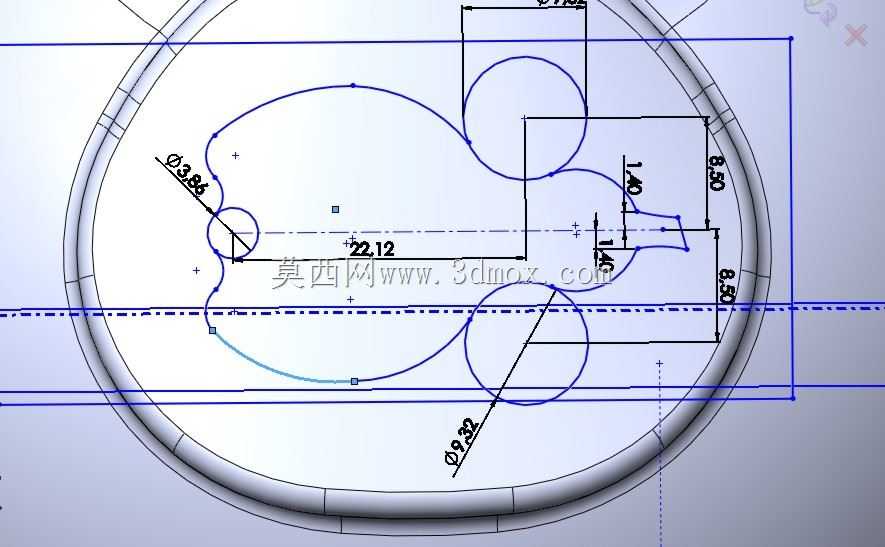

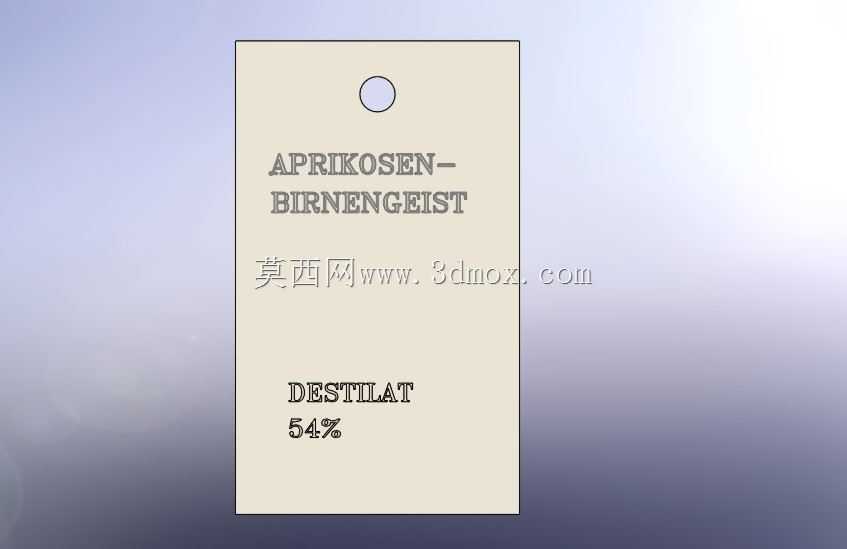

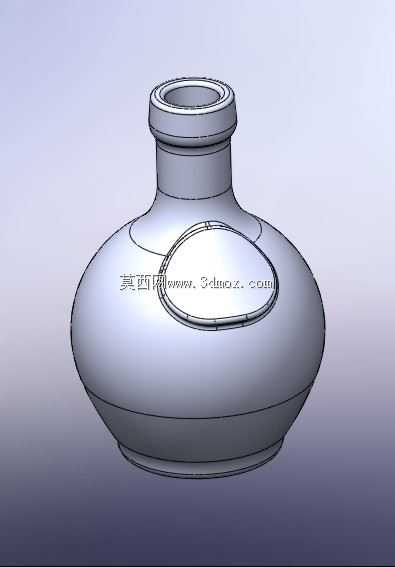

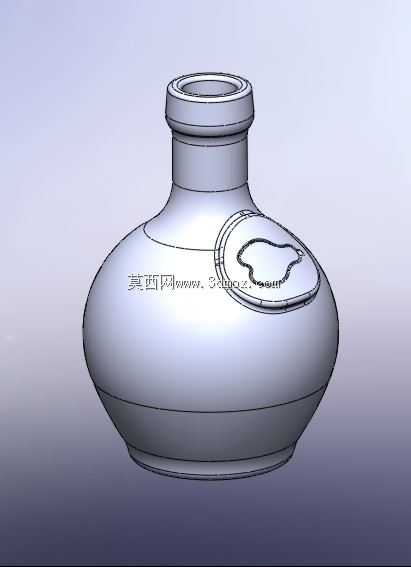

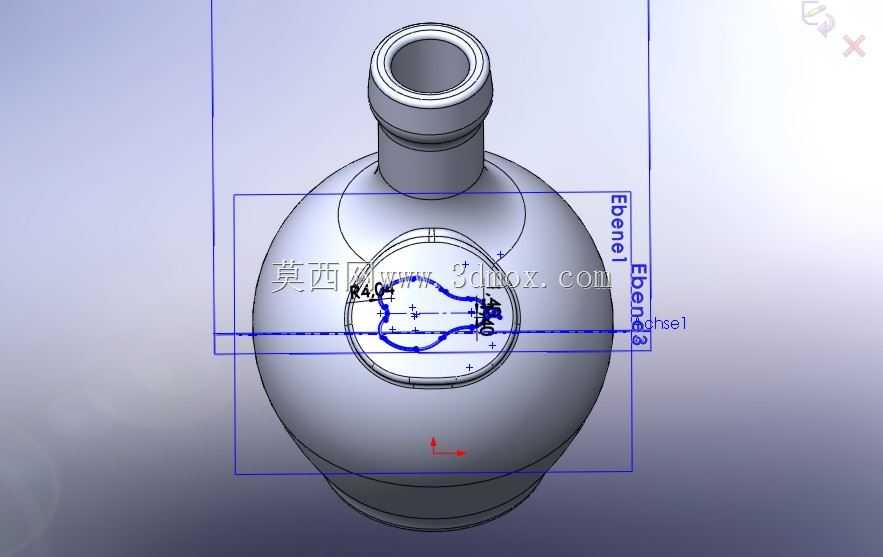

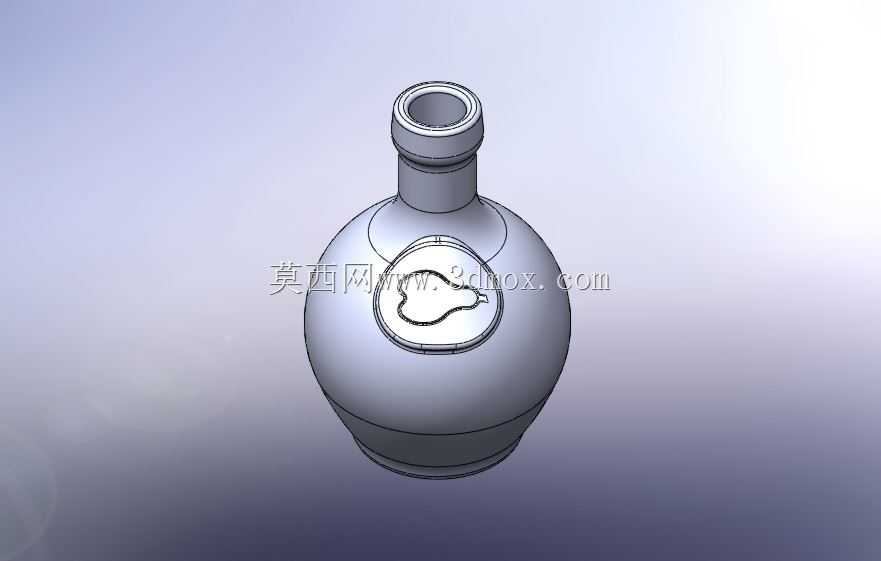

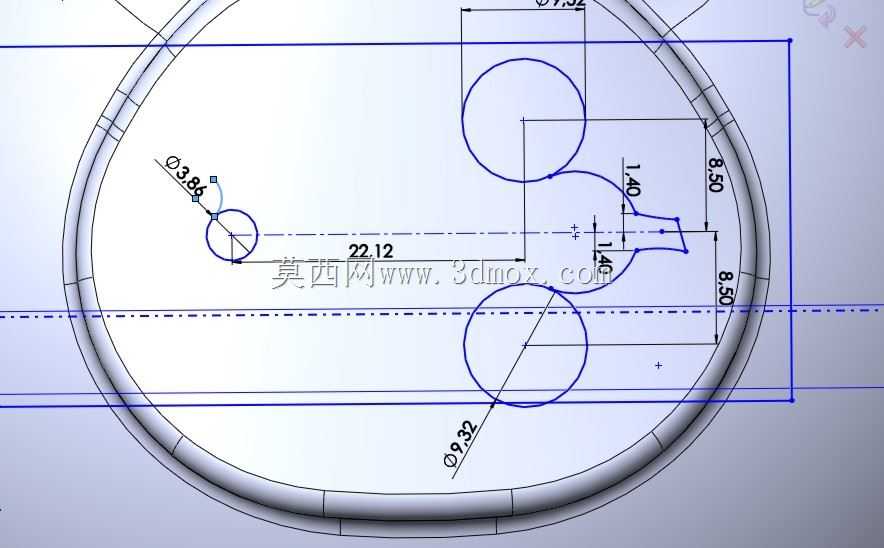

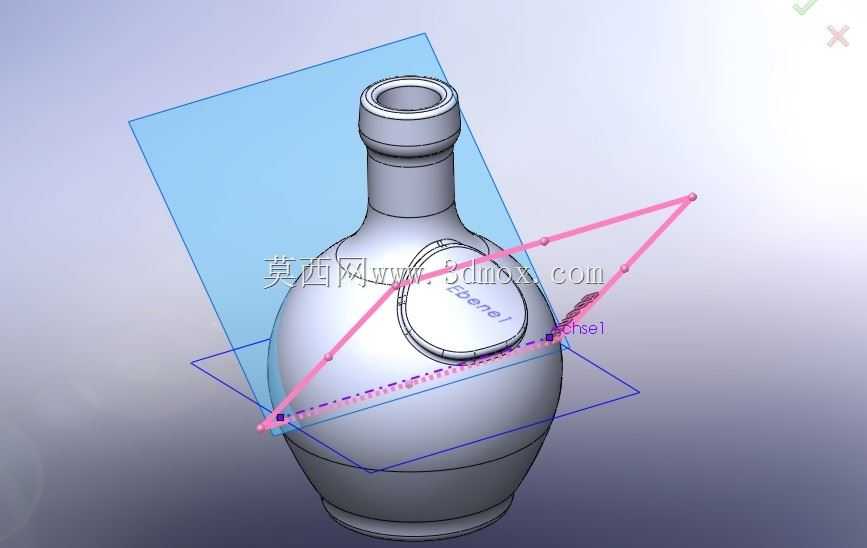

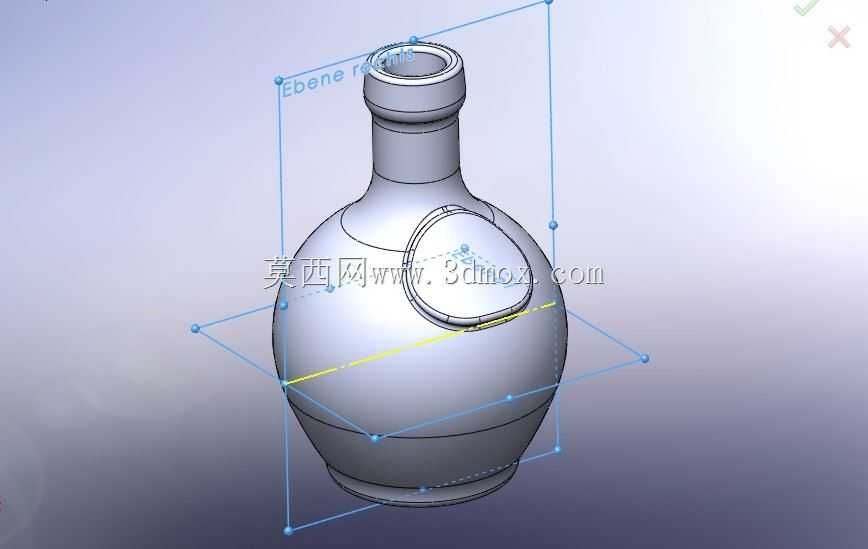

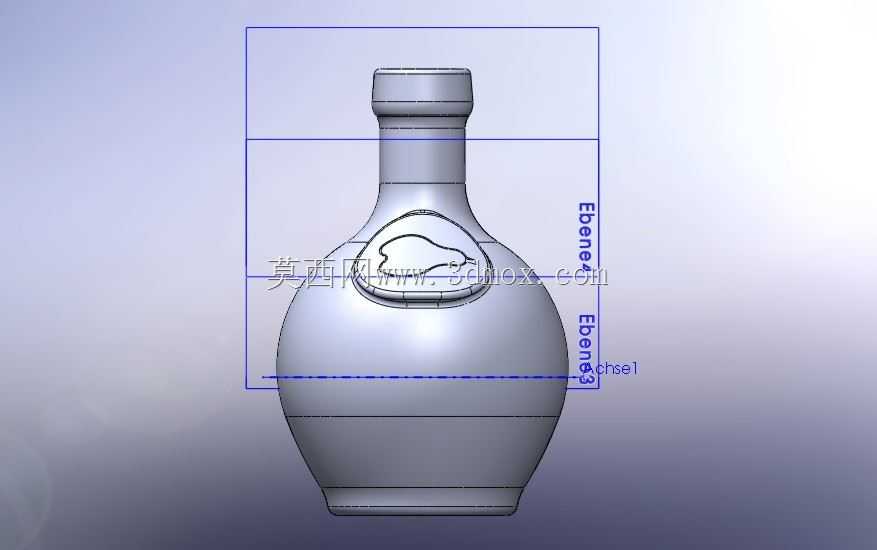

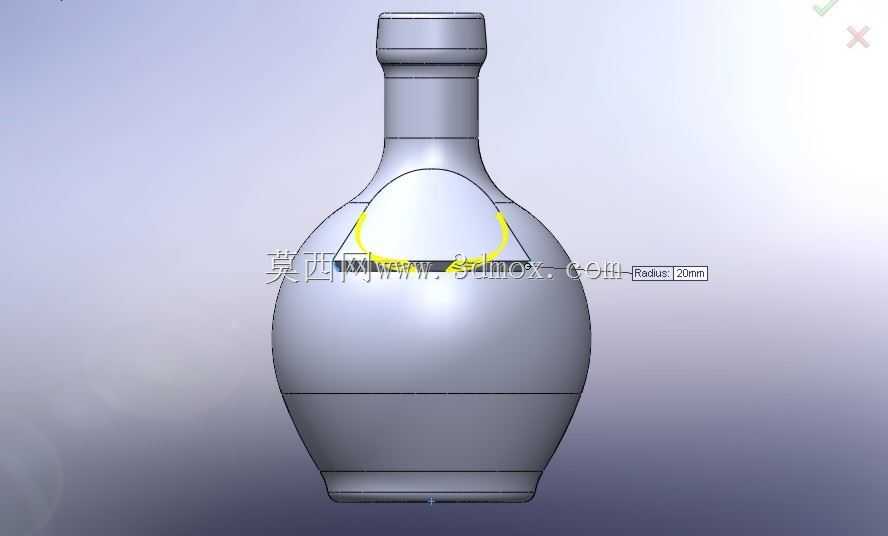

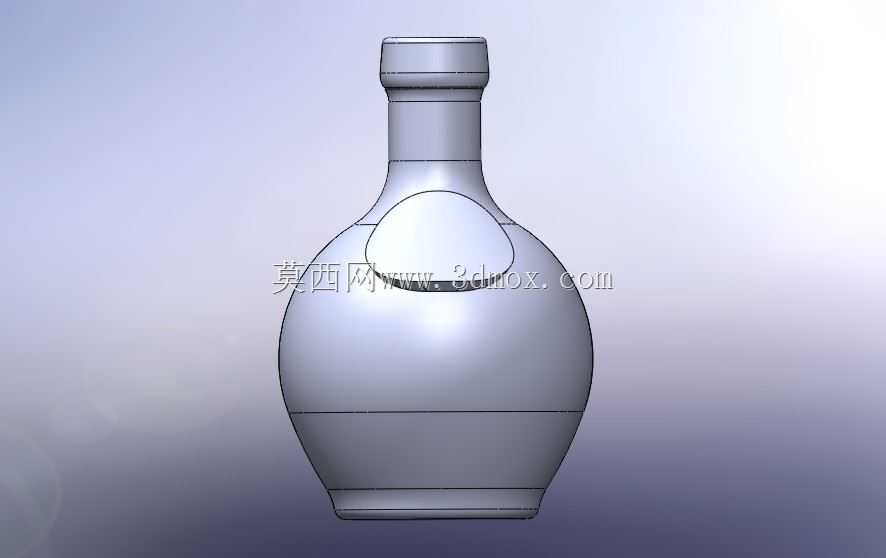

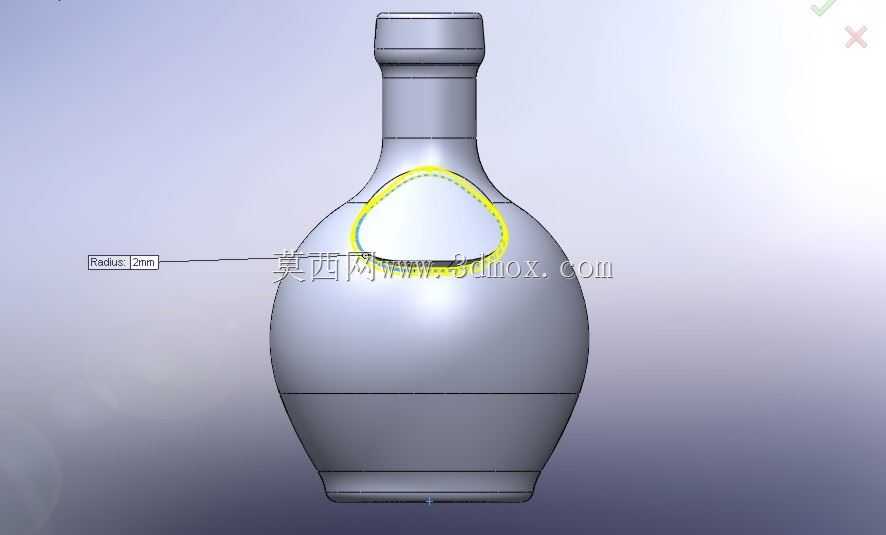

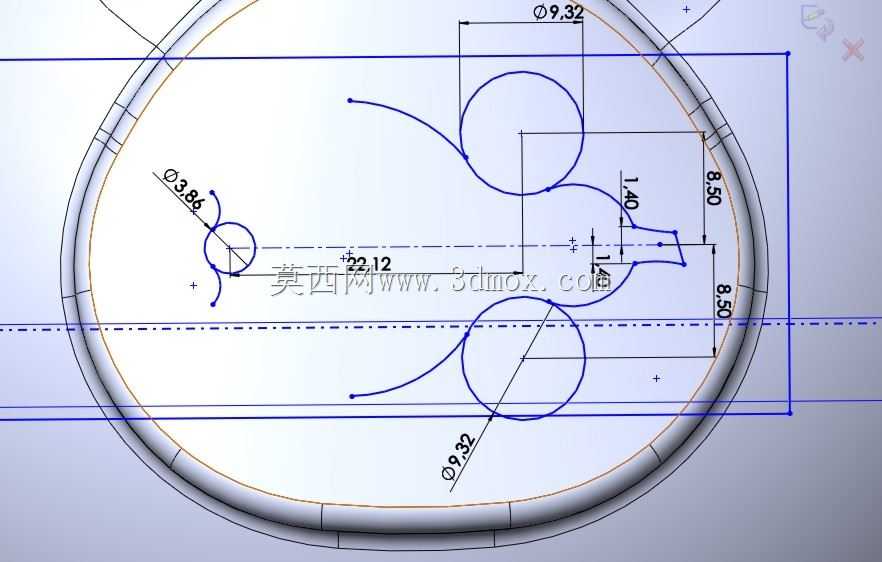

　　瓶身侧面的预留标识区可直接在成型阶段完成凹凸标识的一体成型，减少后续二次加工工序。两套方案的气动、驱动元件均采用通用标准件，维护时无需定制特殊配件，旋转工位的水气路采用中央回转接头结构，避免管路随转台转动出现缠绕、磨损问题，设备运行时的噪音控制在75分贝以内，符合车间生产的职业健康要求。
