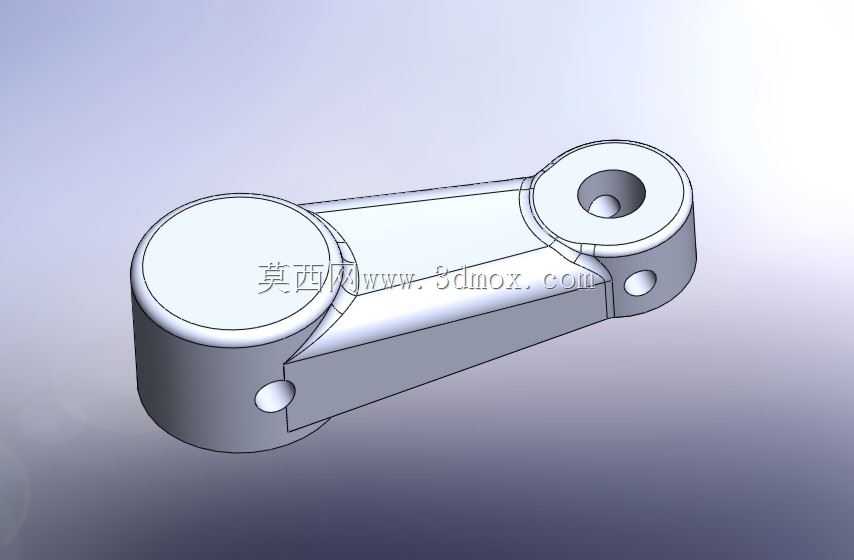

移动式可折叠作业用连杆支撑构件

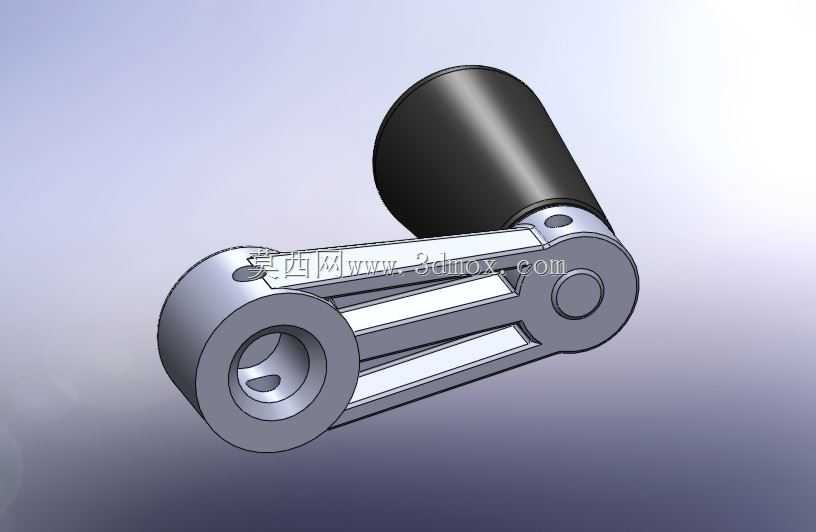

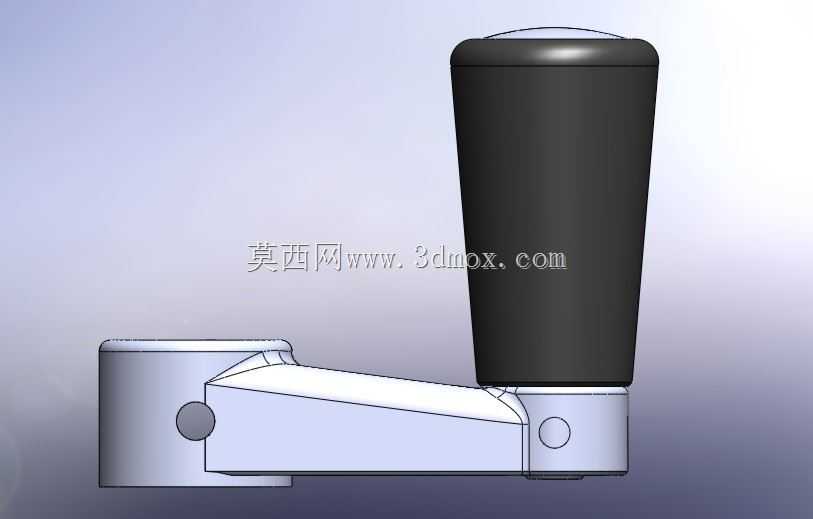

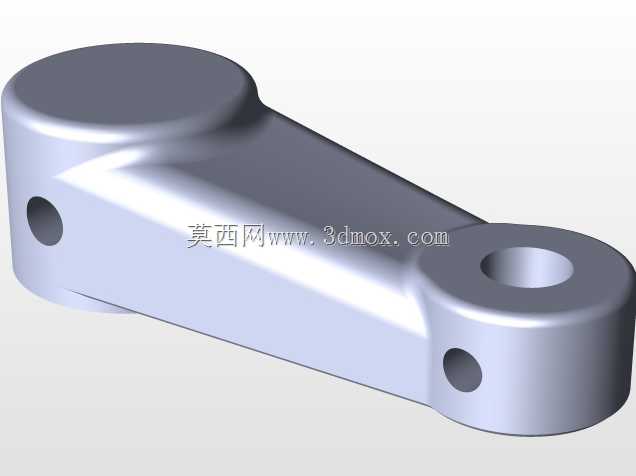

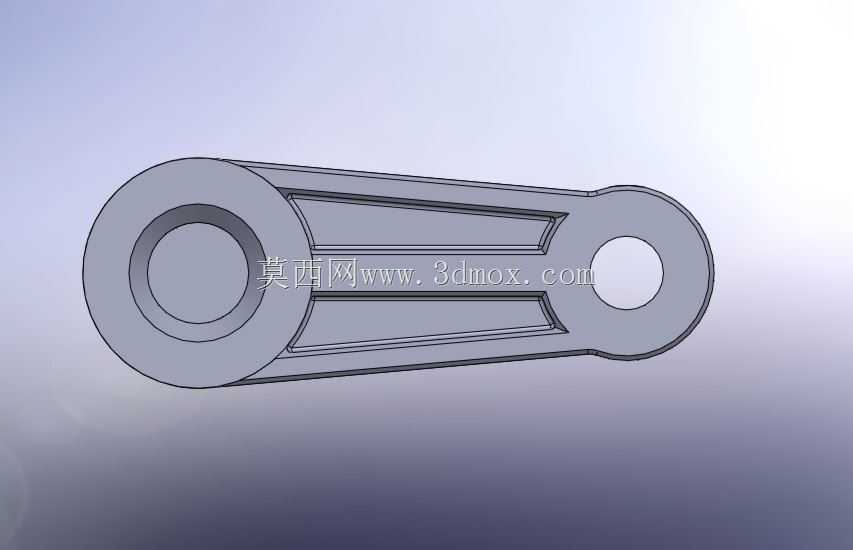

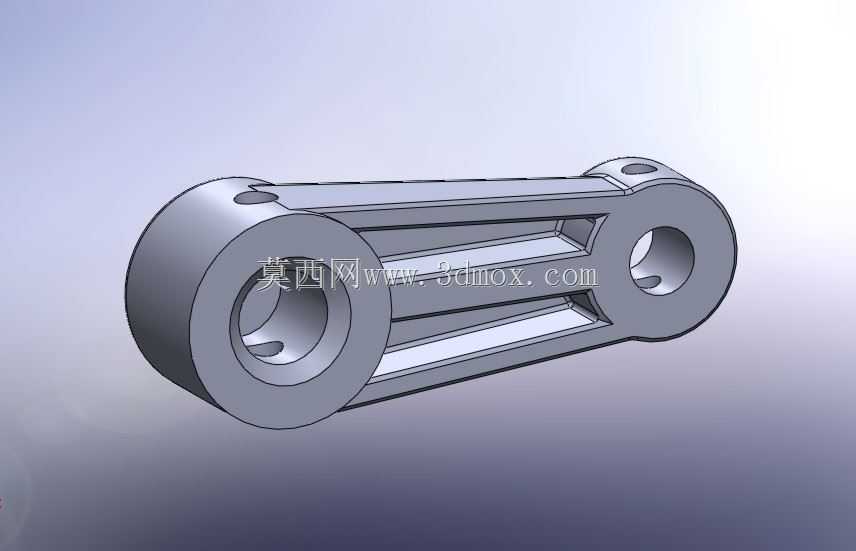

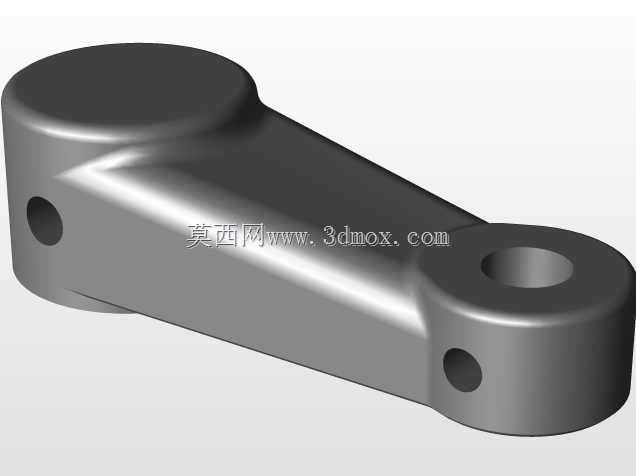

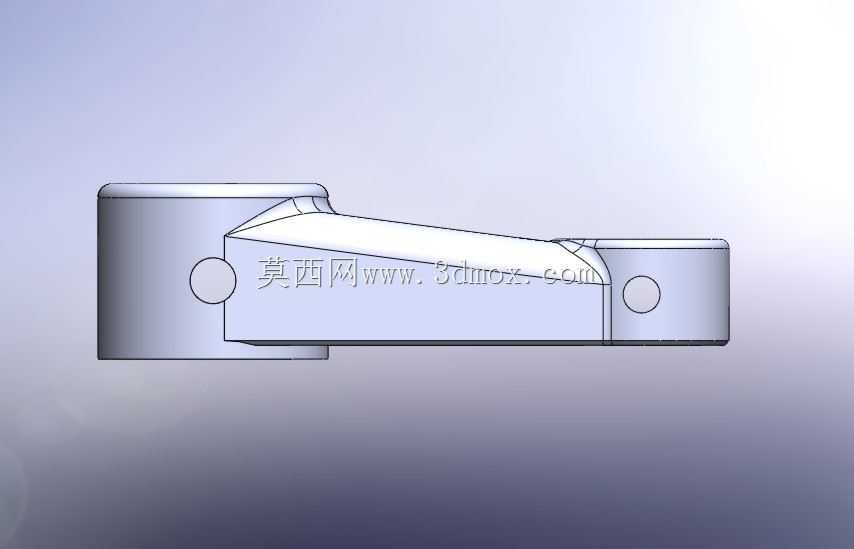

　　该构件作为移动式可折叠工作台的核心连接承重部件，主要应用于需要频繁变换作业点位的现场施工、户外装配、临时检修等场景，适配需要在不同工位间快速转移、且作业完成后可收拢收纳的工作台结构，解决传统固定式工作台无法灵活转场、收纳占用空间大的实际问题。从功能特性来看，该构件两端设置同轴铰接孔位，可通过销轴分别与工作台台面支撑腿、底部移动架体实现铰接连接，中部采用镂空筋条式结构，在保证整体抗弯抗扭强度的前提下，大幅降低构件自身重量，减少工作台整体移动时的负载，同时镂空结构可避免积尘积水，适配户外复杂作业环境下的长期使用。设计过程中，首先根据工作台额定承载150kg的作业要求，核算两端铰接点的中心距为180mm，两端铰接孔内径统一为20mm，

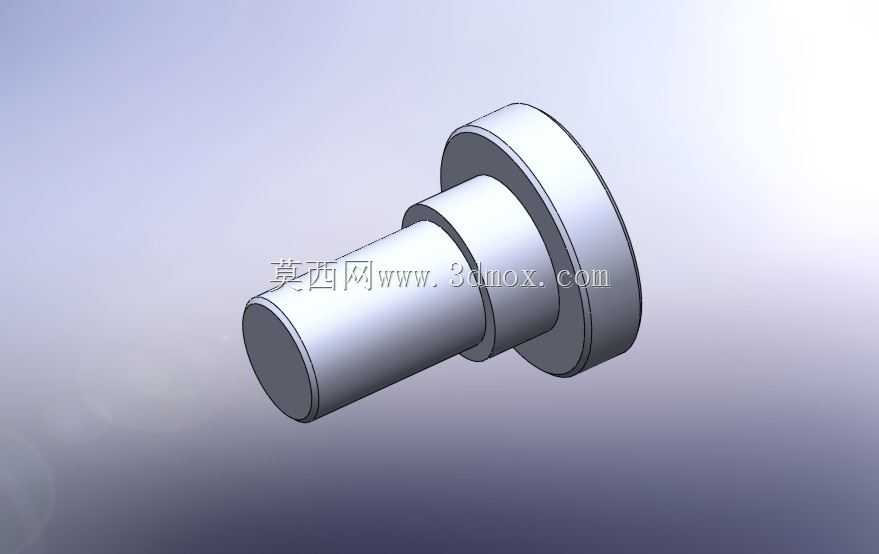

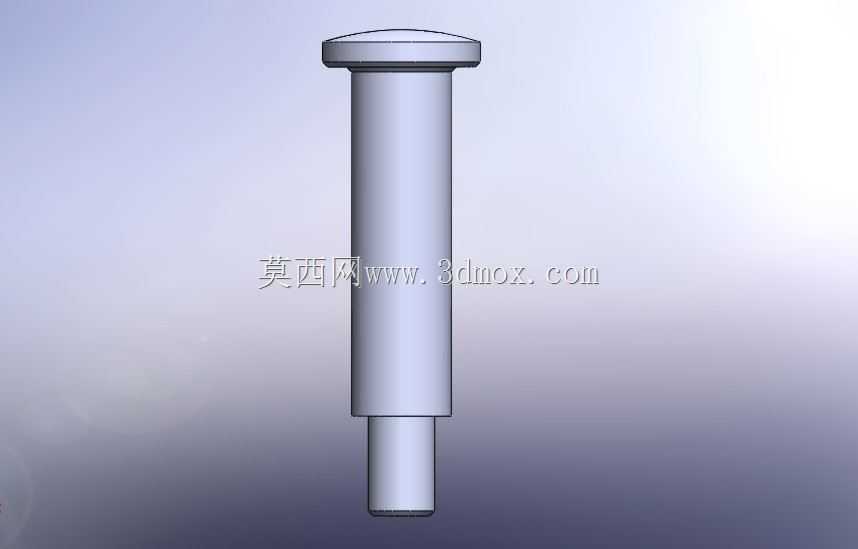

　　适配标准M20铰接销轴，孔位周边做加厚凸台处理，避免铰接处长期转动出现磨损变形；构件主体厚度设置为30mm，中部三条平行加强筋的厚度为8mm，筋条之间预留12mm间隙，既保证受力时筋条可均匀分散载荷，也方便加工过程中去除残料、降低加工成本。安装边界方面，构件两端铰接凸台的外径为50mm，转动时最大外轮廓回转半径为25mm，安装时需保证相邻构件之间预留至少3mm的转动间隙，避免折叠收拢过程中出现结构干涉；构件整体采用对称式结构设计，左右两侧可通用互换，减少装配时的零件区分难度，降低备件储备的品类数量。实际使用时，该构件随工作台的展开与收拢动作绕两端铰接点转动，展开时构件处于近似水平的受力状态，将台面载荷均匀传递至底部支撑结构，

　　收拢时构件随支撑腿转动至与架体平行的状态，整体收拢厚度可控制在150mm以内，方便放入工具车或储物间存放。针对移动作业时可能出现的颠簸受力，构件的棱边全部做R2圆角过渡，避免应力集中导致的疲劳断裂，铰接孔内壁预留0.2mm的配合间隙，保证销轴转动顺畅，同时不会出现过大的旷量影响工作台的整体稳定性。
