移动3D打印机SCP机架两级打印头壳体结构

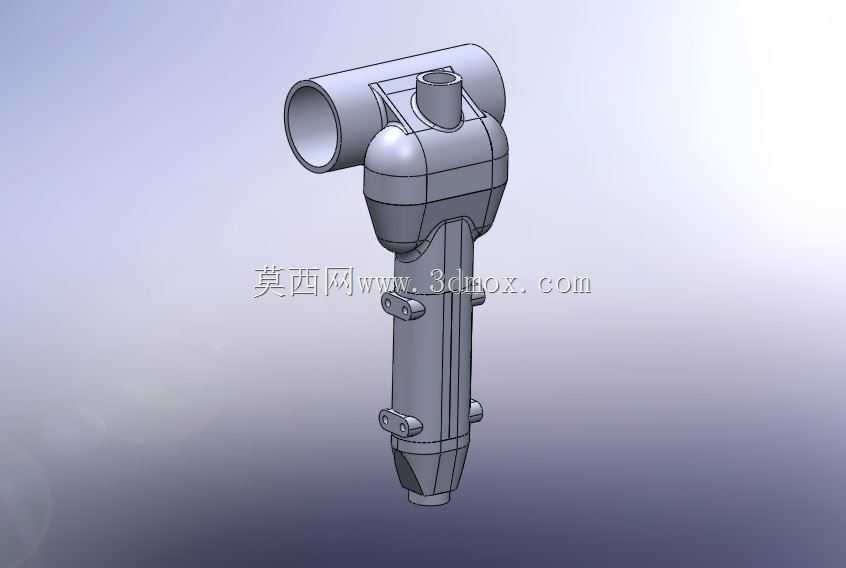

　　该壳体为移动框架式熔融沉积型3D打印机的核心功能部件，配套安装于SCP结构的横向移动导轨机架上，主要承担两级温控打印喷头的结构承载、介质防护与安装定位作用，适配可回收颗粒料挤出的打印作业场景，可兼容塑料、铝基复合、合成木等多种回收造粒材料的熔融挤出成型需求，多用于桌面级分布式制造、小型工坊定制加工、回收材料再利用等3D打印作业场景。

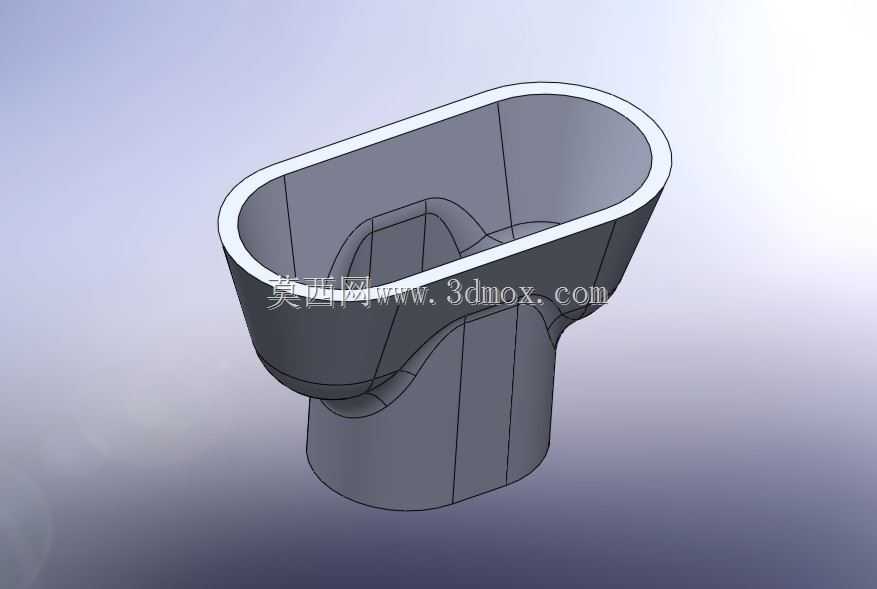

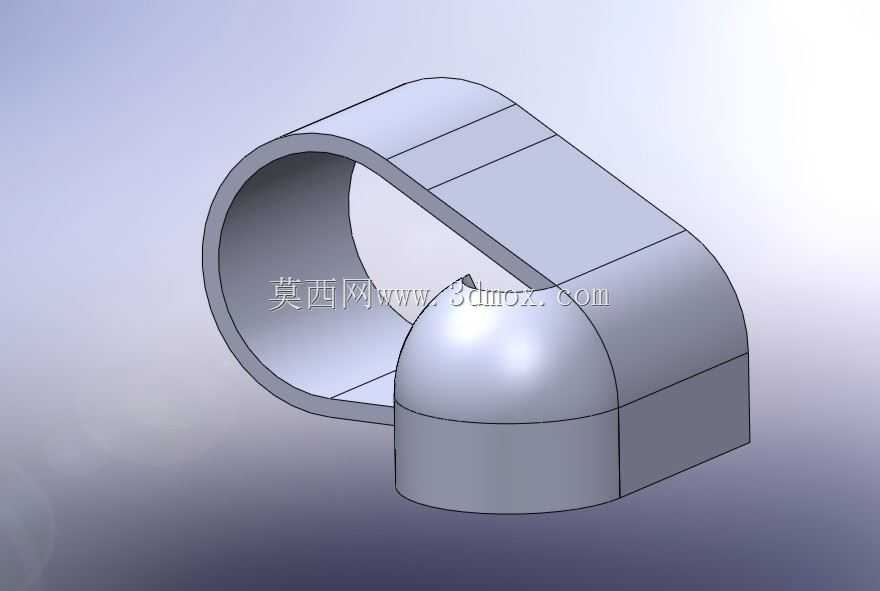

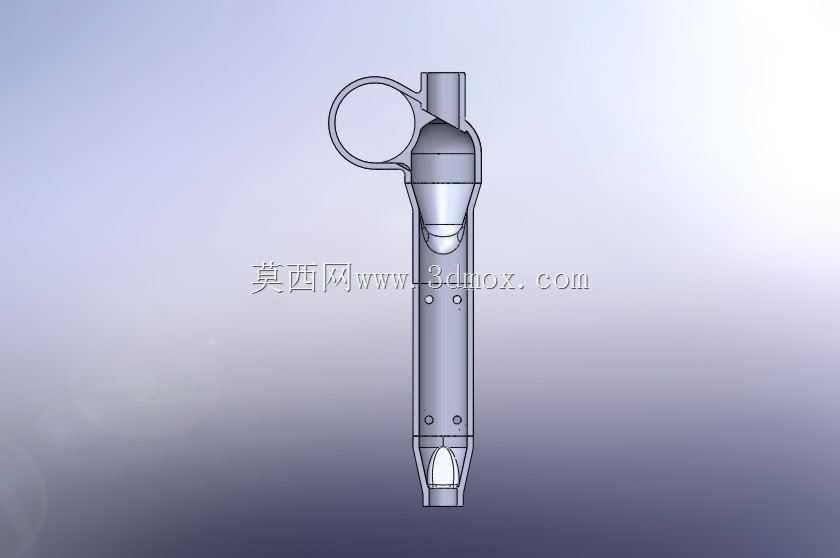

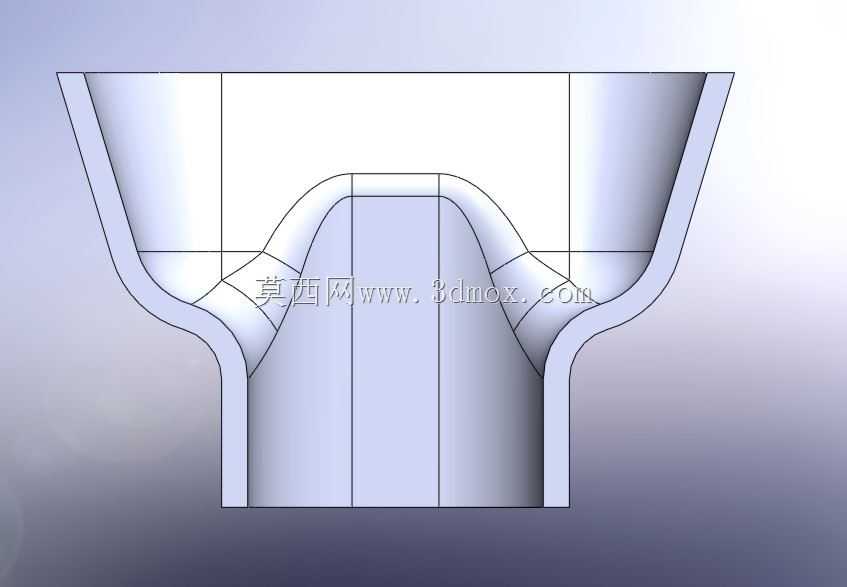

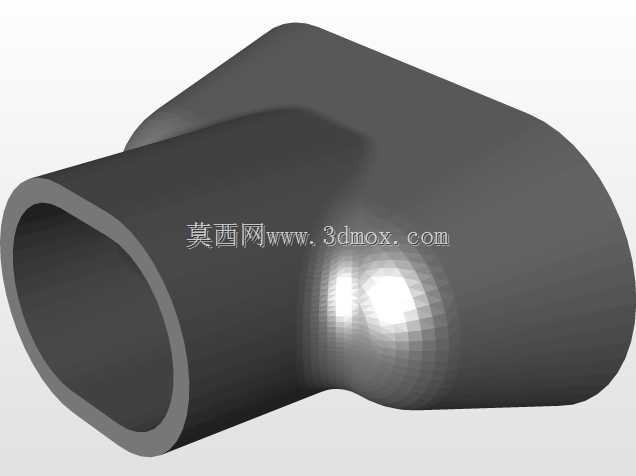

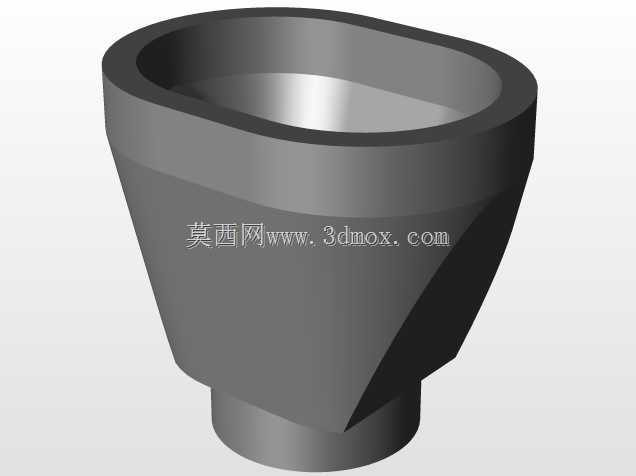

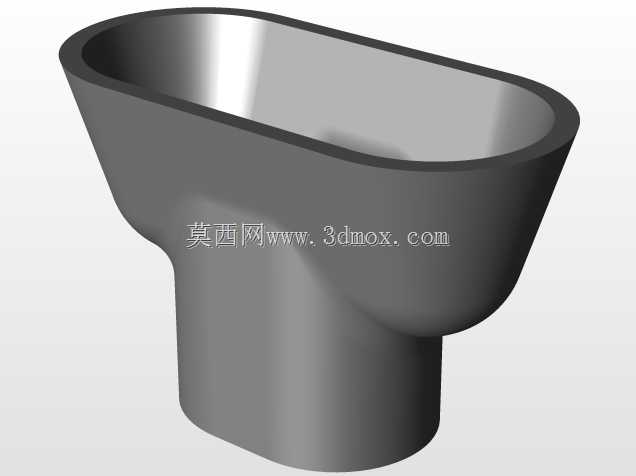

　　从功能设计逻辑来看，壳体内部预留两级加热模块的安装腔室，上方腔室对应预热级结构，可将送入的颗粒物料预热至接近熔融的软化状态，减少下级加热段的热负荷波动，下方腔室对应直接加热级，可将预热后的物料快速升温至指定挤出温度，配合预设的可更换黄铜喷嘴安装位，可根据打印材料特性、层厚精度要求更换不同口径的喷嘴，适配不同打印效率与成型精度的作业需求。壳体上部设置的可动连接结构，用于匹配机架上的颗粒料输送通道，可将上游碎料机构输出的均匀回收颗粒稳定导入预热腔，连接结构预留的活动间隙可抵消喷头沿X/Y轴快速移动时产生的位置偏差，避免送料通道卡滞或漏料。

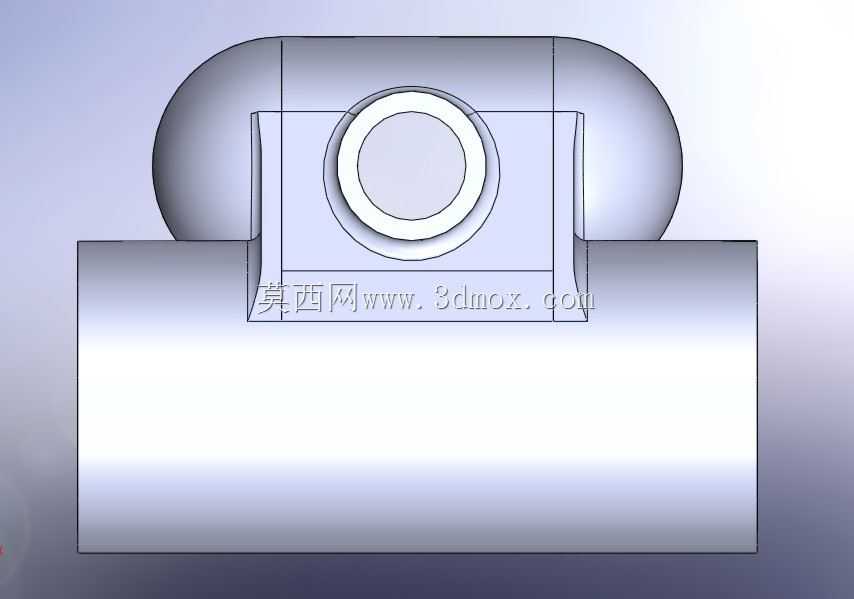

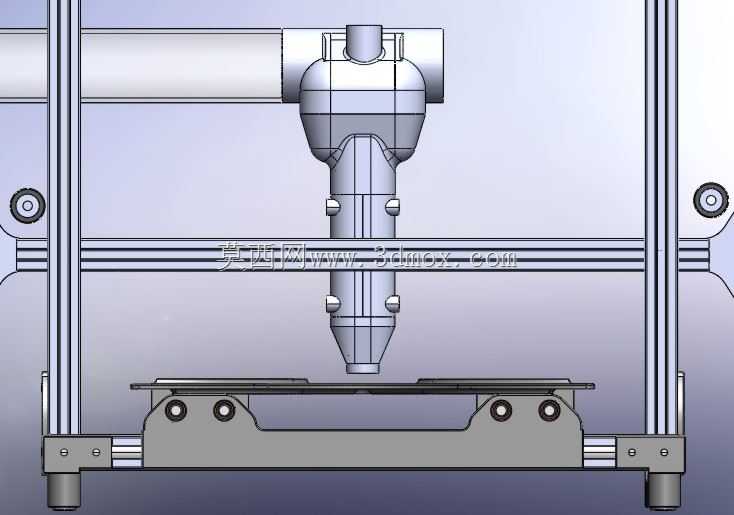

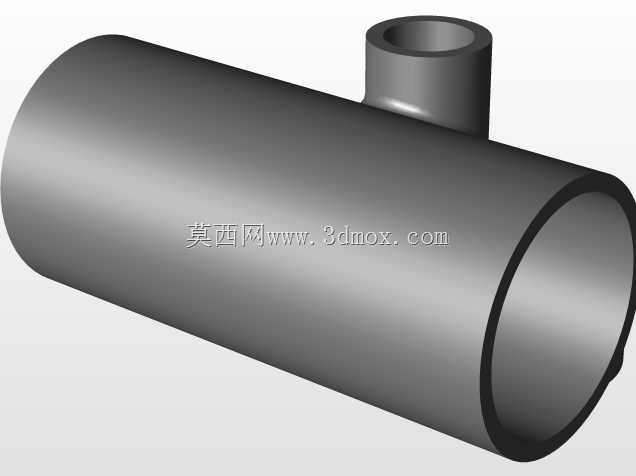

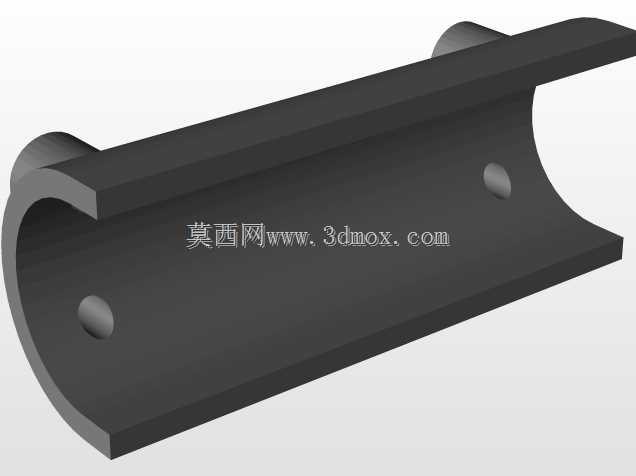

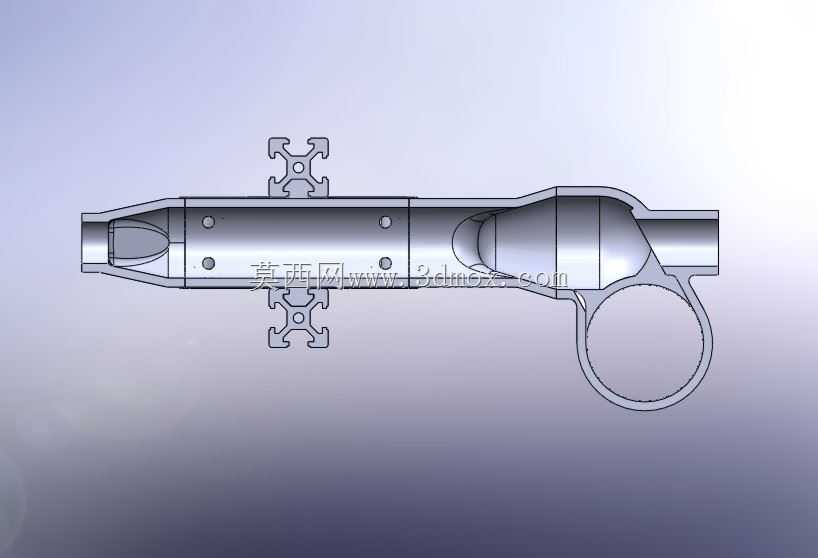

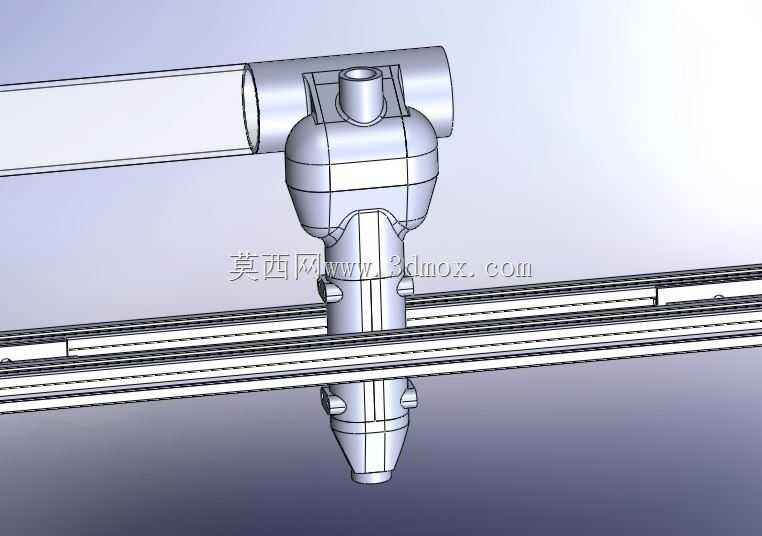

　　结构设计上充分考虑移动部件的轻量化需求，壳体整体采用流线型变壁厚结构，在安装定位凸台、喷嘴连接位、导轨连接座等受力位置做局部加厚处理，非受力区域做薄壁减重设计，降低喷头移动组件的整体惯量，减少高速移动时的机架振动，提升打印过程的运动稳定性。壳体与横向导轨的安装位设置在结构上部的横向贯通轴座位置，可直接套接在机架的横向光轴导轨上，配合传动带固定位实现沿导轨的往复移动，安装边界充分考虑现有SCP机架的导轨间距、传动带安装高度、送料管走位空间，无需对原有机架做额外改造即可直接替换安装。壳体外壁预留温度传感器、加热棒的走线卡槽，可将加热与测温线路沿壳体外壁规整固定，避免喷头移动时线路剐蹭打印区域或运动部件，同时外壁的散热筋结构可减少两级加热腔之间的热串扰，保证预热段与熔融段的温度控制精度，避免物料在预热段过早熔融导致送料不畅。

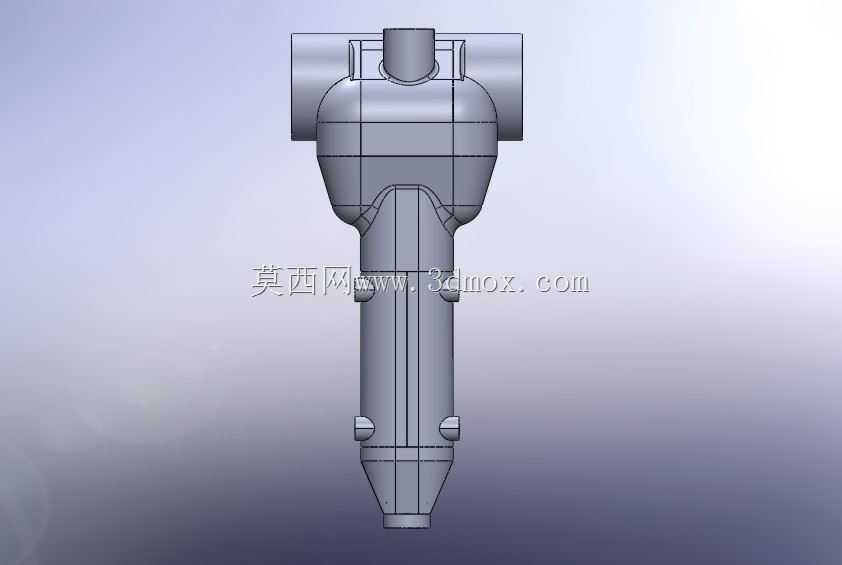

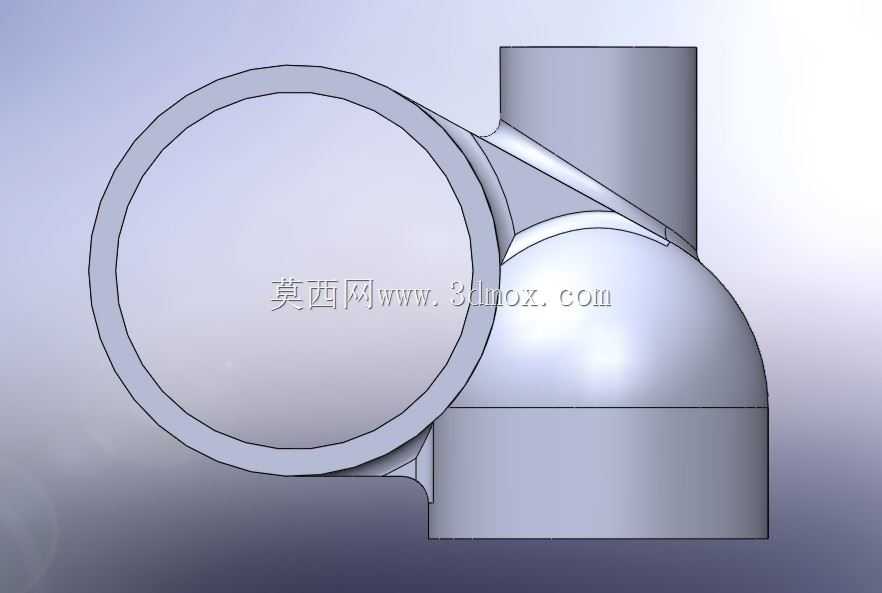

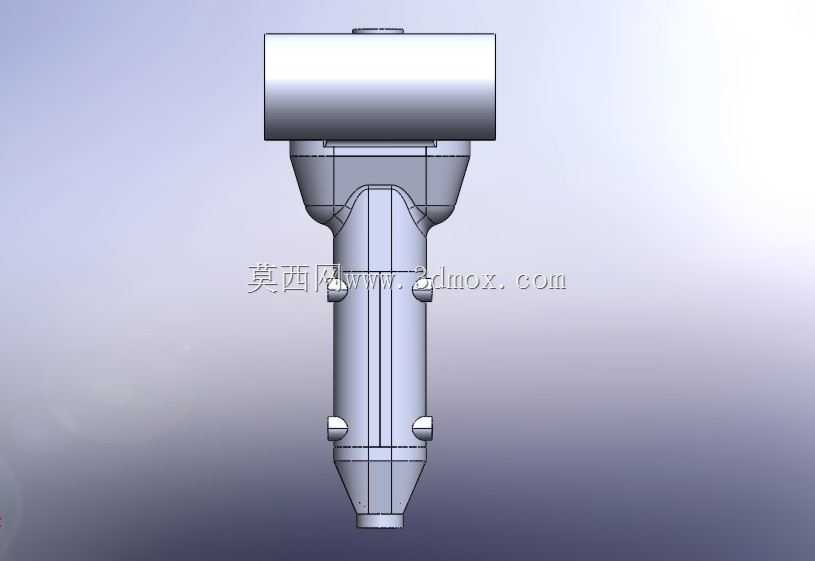

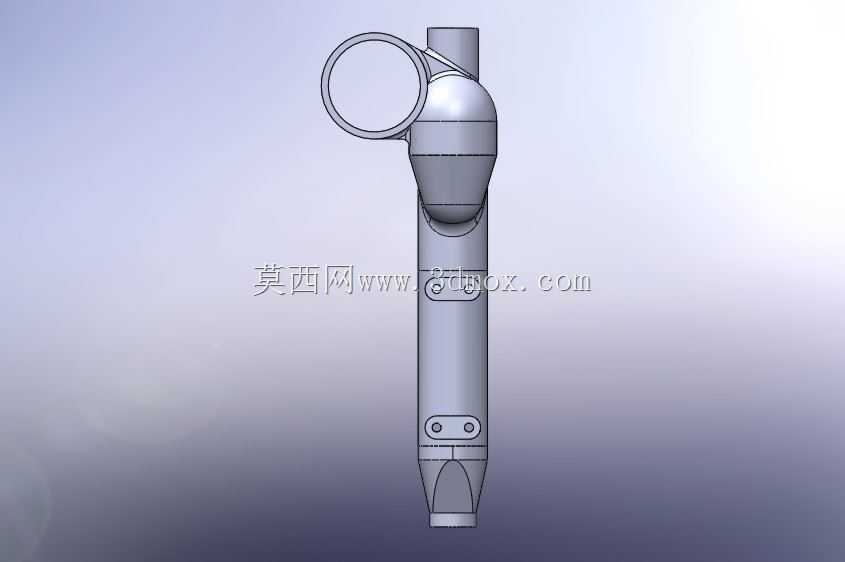

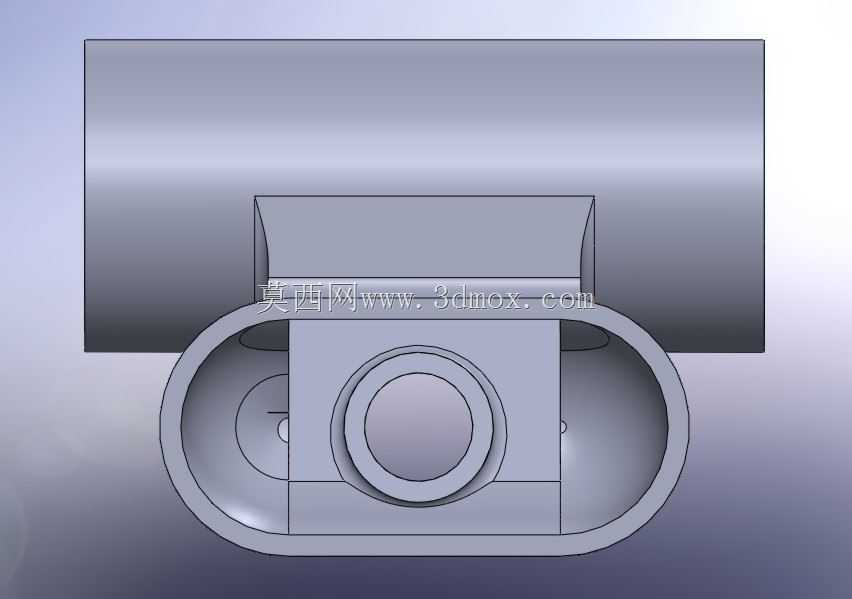

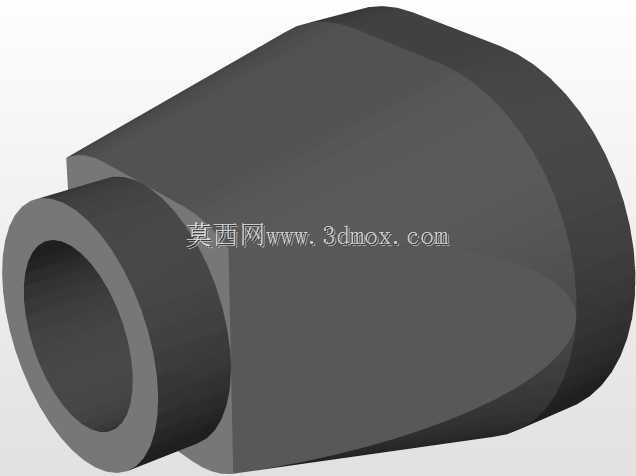

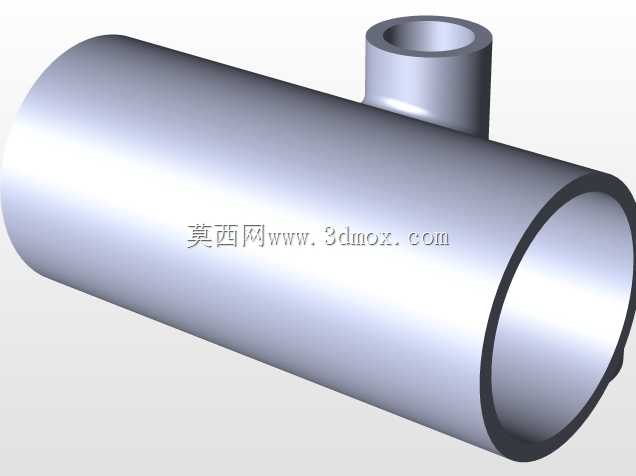

　　外形轮廓方面，壳体整体沿竖直送料方向呈对称布局，上部横向轴座的外径匹配标准20mm直径光轴的安装尺寸，轴座中心距下端喷嘴出口的垂直距离适配常规200mm打印幅面机架的Z轴行程余量，下部喷嘴安装位的外螺纹规格匹配通用黄铜喷嘴的连接尺寸，侧面的多个紧定螺钉安装孔可分别用于固定加热棒、温度传感器、送料管接头，安装后整体外轮廓无突出尖锐结构，不会在移动过程中与机架的其他运动部件产生干涉。
