填充零食蒸汽烘烤自动烤盘结构设计

　　这款自动烤盘的结构设计，核心面向休闲食品加工场景下的填充类零食量产工序，主要解决多组分食材同步压合、蒸汽熟化的连续作业需求。从实际产线适配角度看，该结构可直接对接前端食材分切工位与后端冷却包装工位，无需额外增设过渡接驳工装，适配中小规模休闲食品加工厂的现有产线排布，安装时仅需预留对应工位的水平安装面，无需对原有产线框架做大规模改造。

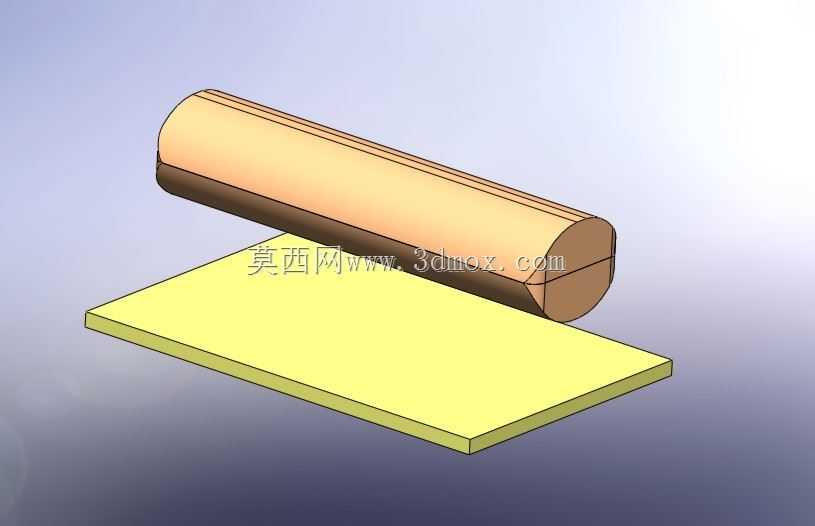

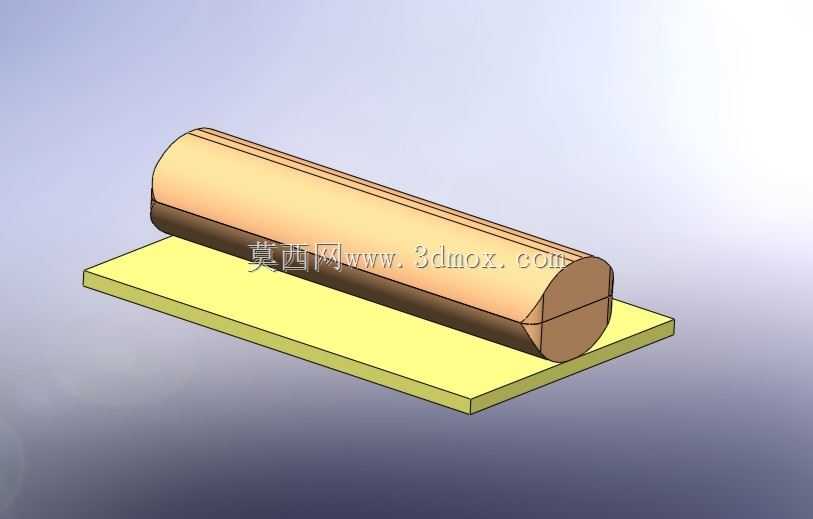

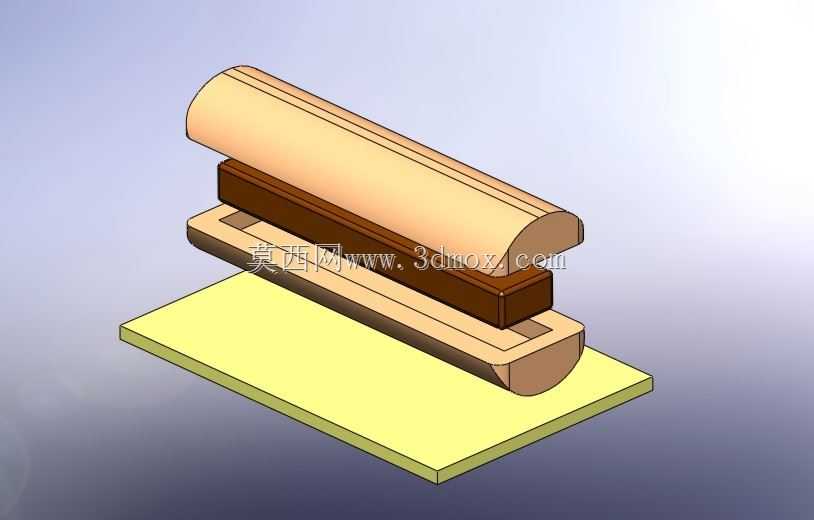

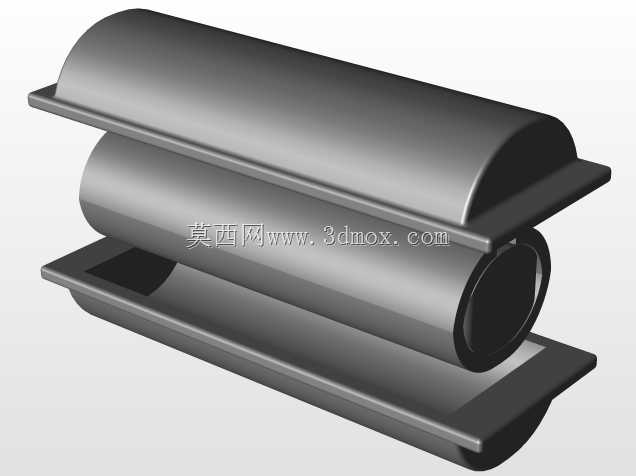

　　结构功能层面，核心压合辊采用长圆柱构型，辊体表面做食品级硬质阳极氧化处理，避免食材粘连的同时满足食品接触材料的安全要求，压合间隙可根据不同批次食材的厚度需求做0-10mm范围的微调，适配不同规格香肠原料的压合作业。下方承托板采用5mm厚度的食品级不锈钢板材加工，平面度控制在0.1mm/m以内，保证压合作业时食材受力均匀，不会出现局部压合过紧或未压合到位的情况。

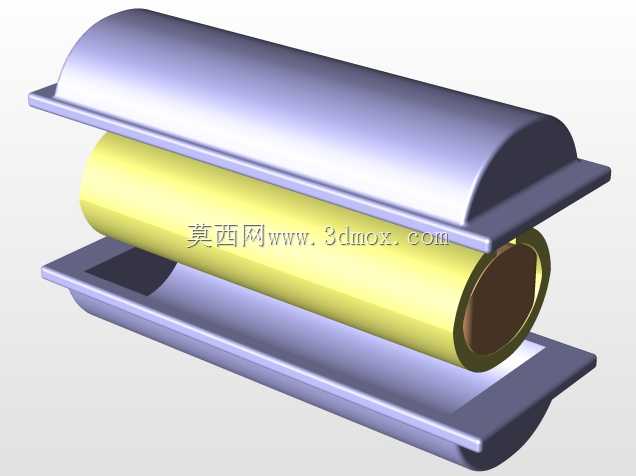

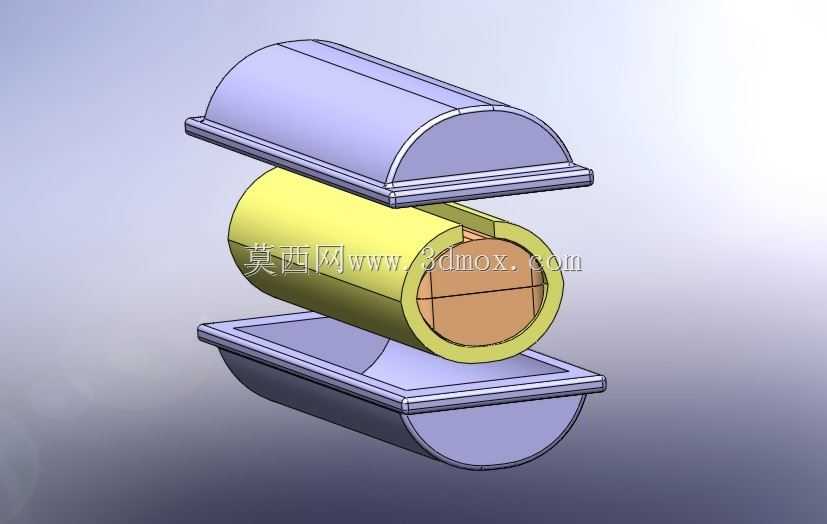

　　设计思路上，没有采用传统烤盘的开合式模腔结构，而是采用辊压连续作业的形式，将香肠原料的压合排气、面团包覆、蒸汽烘烤、奶酪薄片覆压几道工序整合在同一段作业区间内，蒸汽通道直接集成在承托板下方的夹层内，蒸汽从夹层均匀向上溢出，保证整个作业区间内的温度场均匀，温差控制在±3℃以内，避免食材出现局部过熟或夹生的问题。压合辊的两端采用快拆式轴承座固定，日常清洁维护时无需拆卸整体机架，仅需松开两端的锁紧旋钮即可将辊体整体取下，满足食品加工设备每日清洁的卫生要求。

　　从安装边界来看，整体结构的横向宽度适配常规600mm宽度的食品输送线，纵向作业长度控制在1200mm以内，设备整体高度不超过400mm，可直接嵌入现有输送线的工位间隙，不需要额外抬高或降低输送线高度。承托板的边缘做圆弧过渡处理，避免清洁时出现卫生死角，同时防止操作人员磕碰受伤。压合辊的驱动端预留标准键槽接口，可直接对接产线现有减速电机输出轴，无需额外定制传动连接件，降低产线改造成本。实际作业过程中，香肠原料从压合辊一端送入后，在辊体转动的带动下向前输送，同时完成压合排气，面团包覆层在辊压过程中均匀附着在香肠外层，随后进入蒸汽烘烤区间完成熟化，最后在出料端完成5mm厚度奶酪薄片的覆压，整个过程无需人工干预，可实现连续化作业，相比传统人工摆盘烘烤的作业模式，生产效率可提升4倍以上，同时产品的熟化度、外形一致性都能得到稳定控制。
