工业传动连接摇臂零件三维建模设计

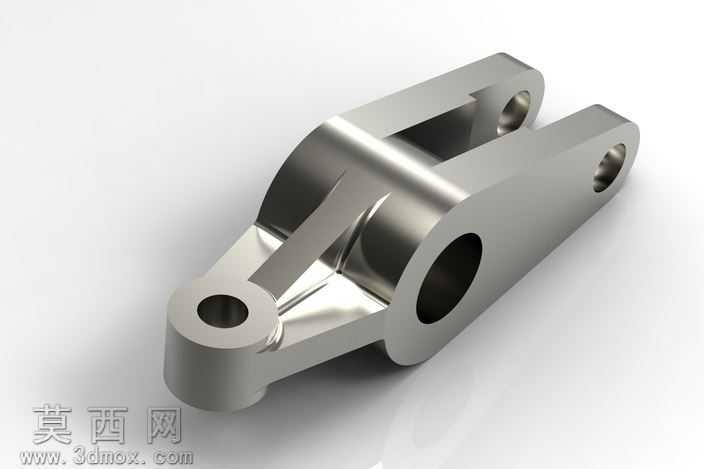

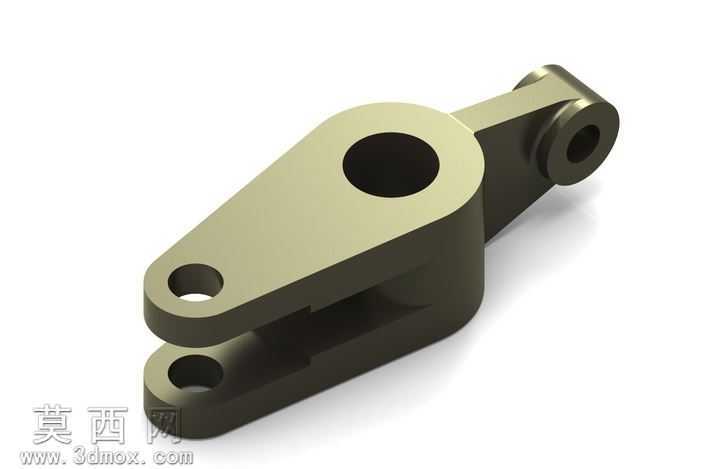

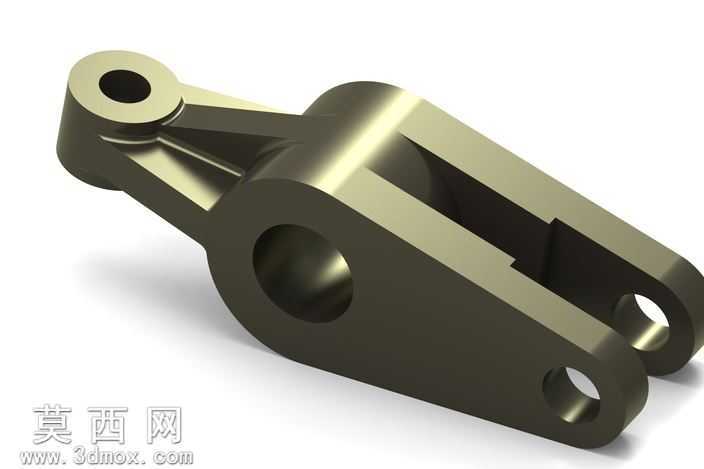

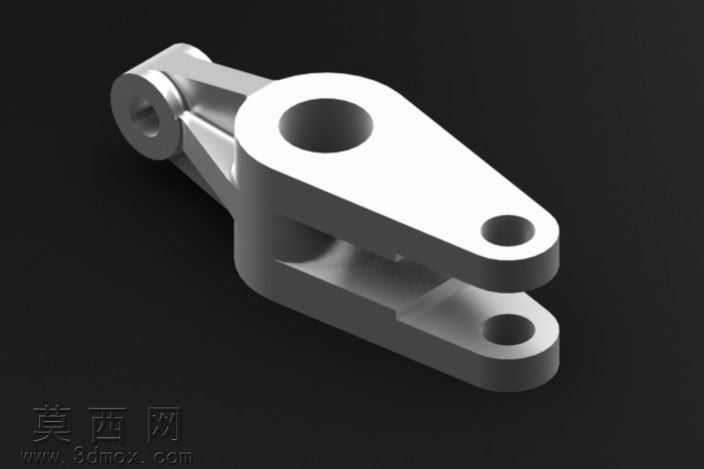

本作品为工业机械领域常用的传动连接摇臂零件三维建模成果，建模过程严格遵循机械零件设计的规范逻辑，以参数化建模思路完成全结构构建。建模初期先梳理零件的功能定位：该摇臂用于机械系统中传递往复摆动力矩，需要同时实现多位置铰接、刚性支撑的功能，因此首先确定核心基准，以中部大尺寸铰接孔的轴线作为主基准轴，以此定位其余安装孔的相对位置，保证各孔位的同轴度、位置度公差符合机械装配要求。建模过程中优先绘制主体截面草图，对摇臂的主体叉形结构、单侧延伸臂结构分别进行草图约束，通过拉伸、切除命令生成基础实体，再对各孔位进行精准切除，保证孔径尺寸与装配需求匹配。针对零件上的加强筋结构，采用筋特征命令生成，筋的厚度、过渡圆角均经过受力合理性考量，既保证零件的结构刚性，避免传动受力时出现应力集中断裂，又尽可能控制零件整体重量，实现轻量化设计。所有棱边位置均添加了符合机械加工工艺要求的圆角过渡，避免锐边应力集中，同时匹配实际加工的倒角工艺要求。材质设置选用工业常用的合金结构钢材质，渲染阶段调整金属材质的粗糙度、反光度参数，还原金属零件经过机加工后的哑光金属质感，对孔内壁、加工端面适当提高反光参数，区分加工面与非加工面的视觉差异。结构设计上，中部大孔用于与固定转轴铰接，作为摇臂摆动的旋转支点；单侧延伸臂端部的小孔用于连接动力输入构件，叉形结构端部的两个同轴小孔用于连接执行端构件，各孔位的壁厚经过强度校核，保证承受交变载荷时的结构稳定性。整体建模过程完全遵循从基准到特征、从主体到局部的逻辑，所有特征均保留完整参数，可根据实际装配需求快速调整尺寸参数，适配不同规格的机械传动场景，模型结构完整无破面，可直接用于后续的装配验证、工程图生成、运动仿真等工作。
