可调节倍率缩放绘图机械放大装置

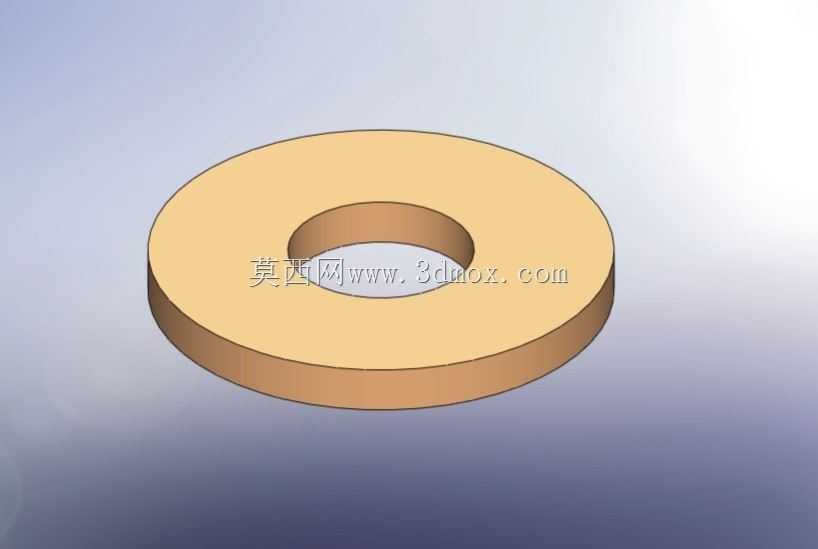

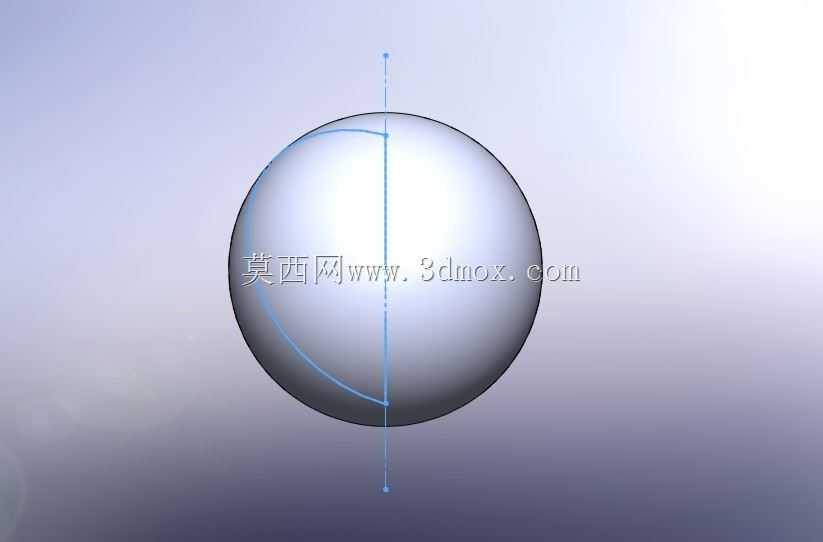

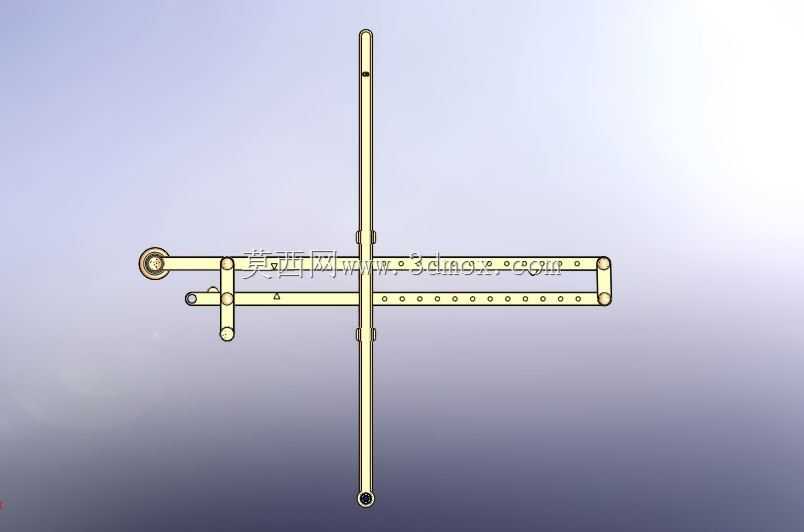

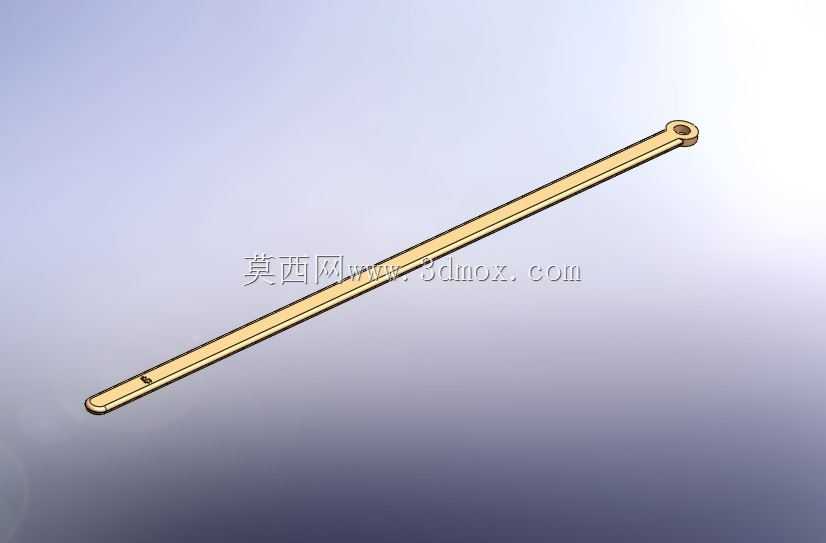

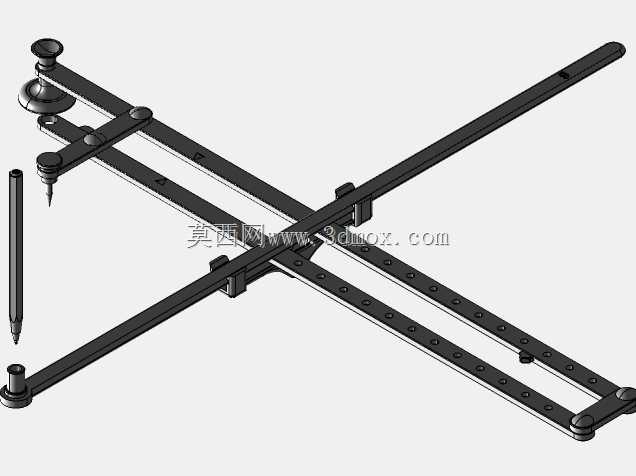

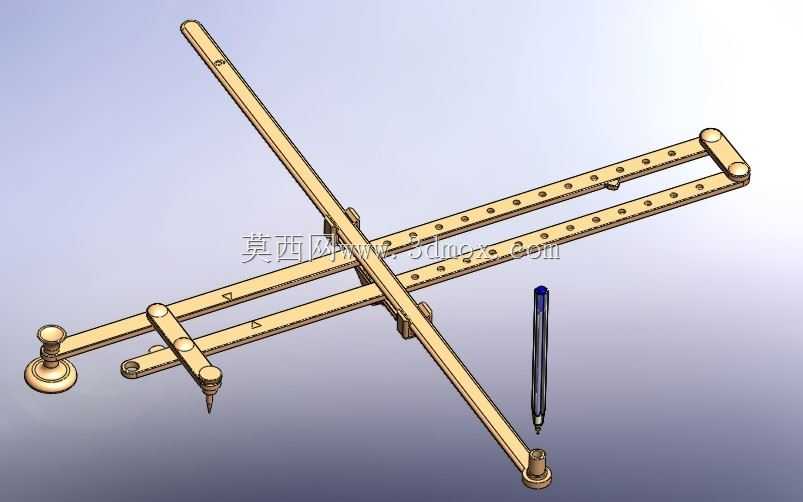

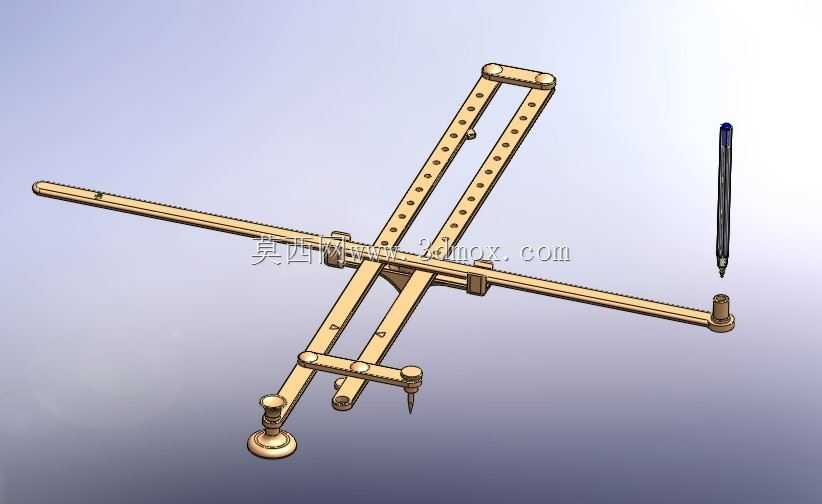

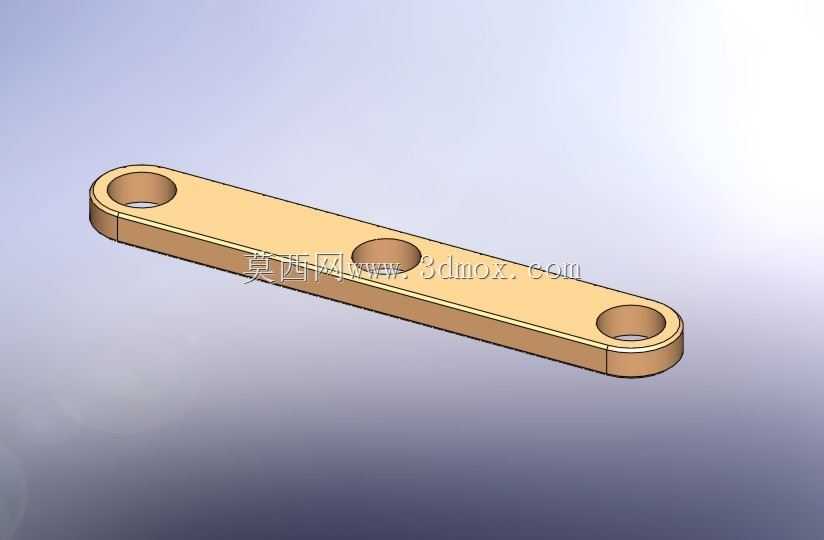

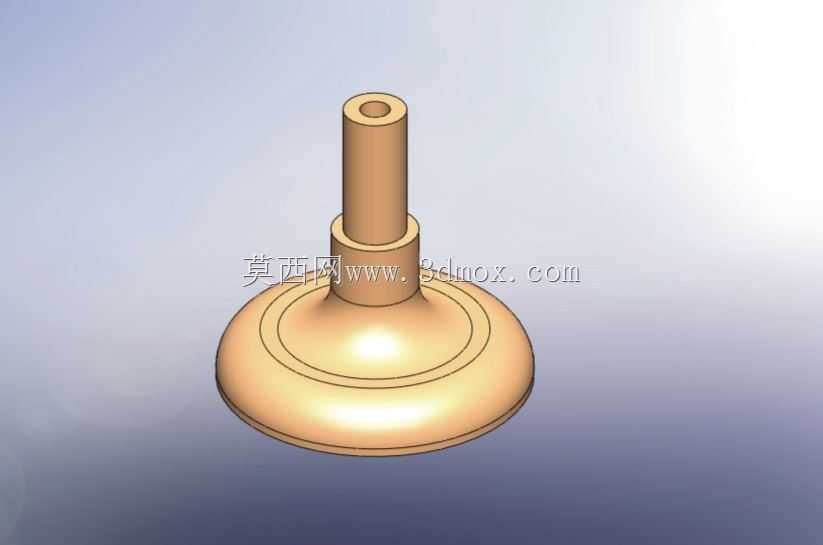

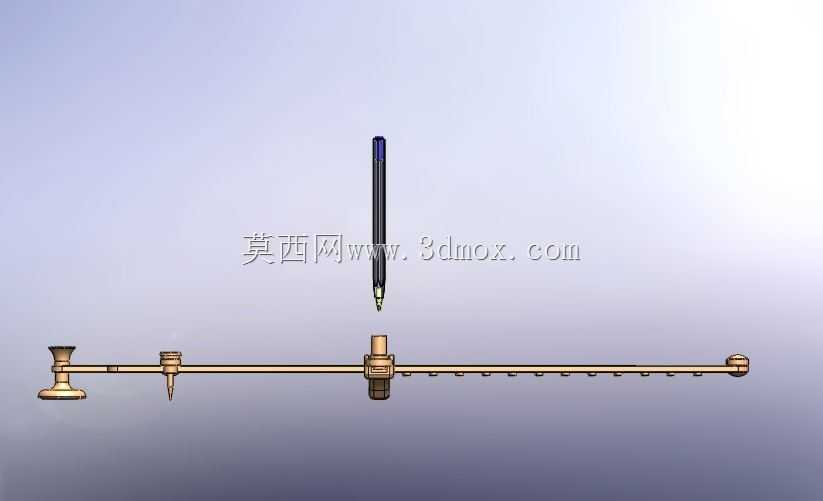

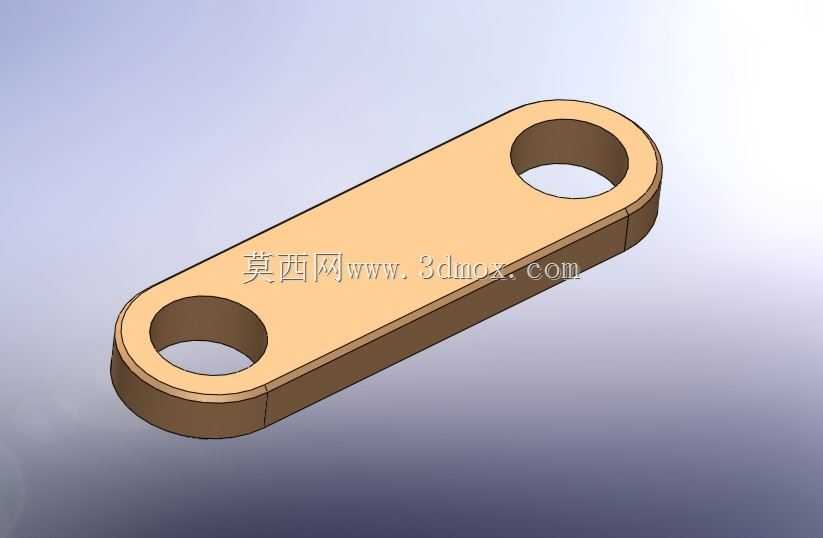

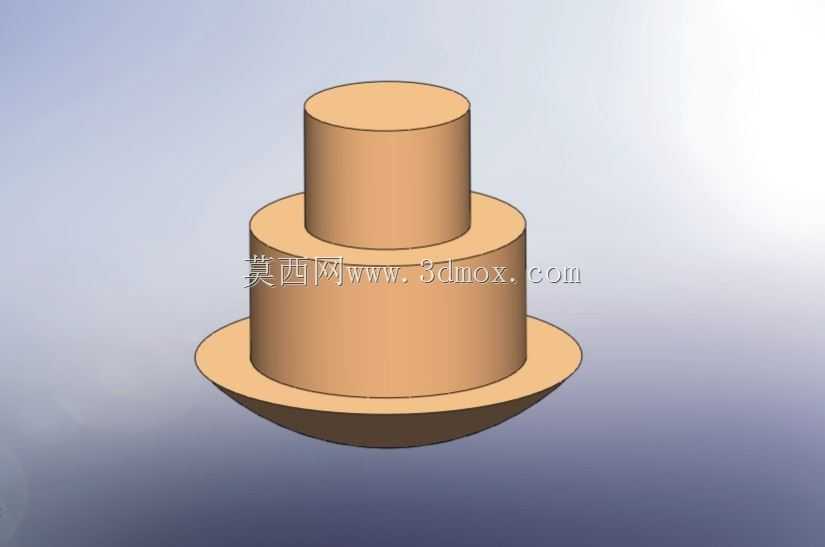

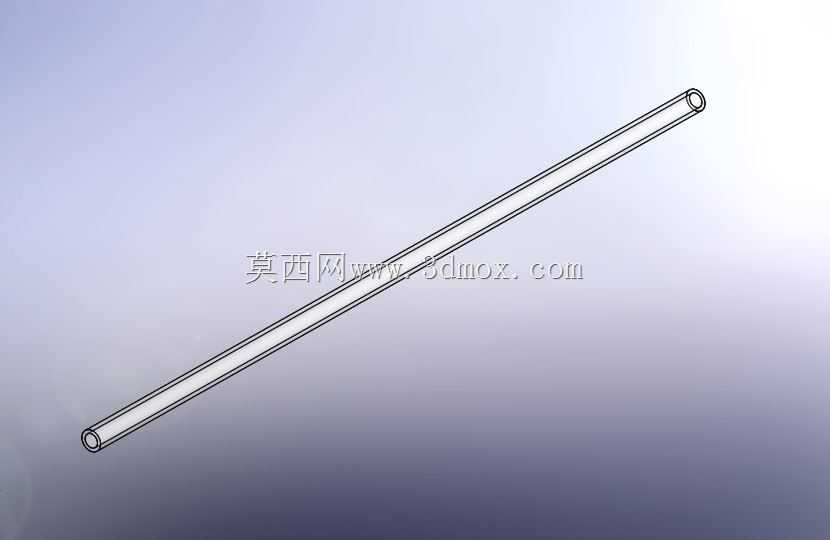

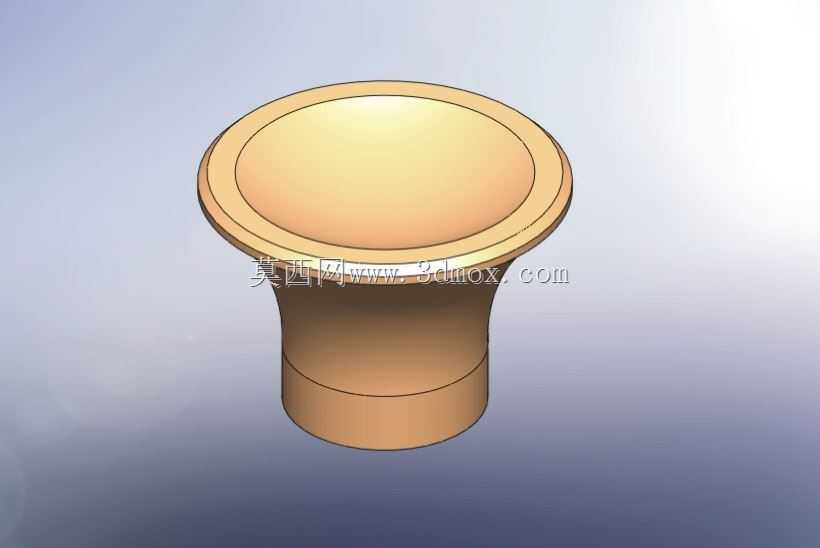

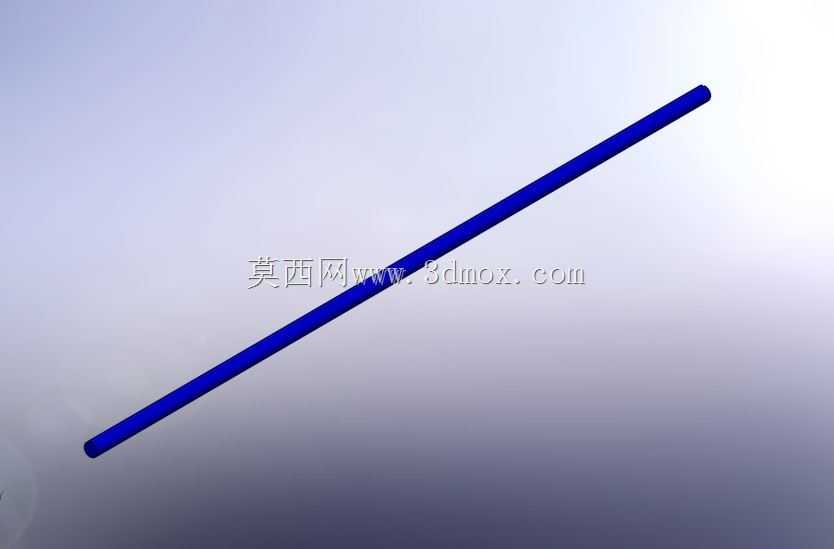

　　在手工绘图、样板拓印、小型工件仿形加工的场景中，这类连杆式放大装置能解决等比例缩放复刻的精度痛点，尤其适合没有数控绘图设备的加工车间、手工制版工位，以及美术绘图、皮具打版、小型五金件仿形测绘的作业场景，不需要外接动力，纯机械结构就能完成3到12倍区间内的比例缩放复刻。整套装置采用交叉铰接的多连杆结构，核心是利用平行四边形连杆的等比运动特性，固定端设置带吸盘的底座，可吸附在木质绘图板、玻璃台面、金属工作台面上，安装时需要保证底座固定点与绘图平面垂直，铰接点的转动阻尼经过适配调整，既不会因为连杆自重下垂移位，也不会因为阻尼过大导致操作卡滞。连杆上排布的等距定位孔是倍率调节的核心结构，通过调整笔架与描针端在连杆上的固定位置，

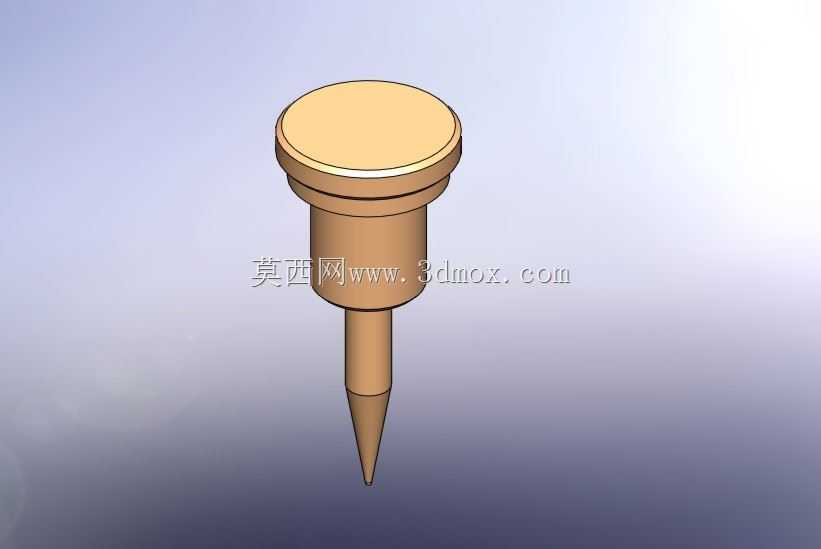

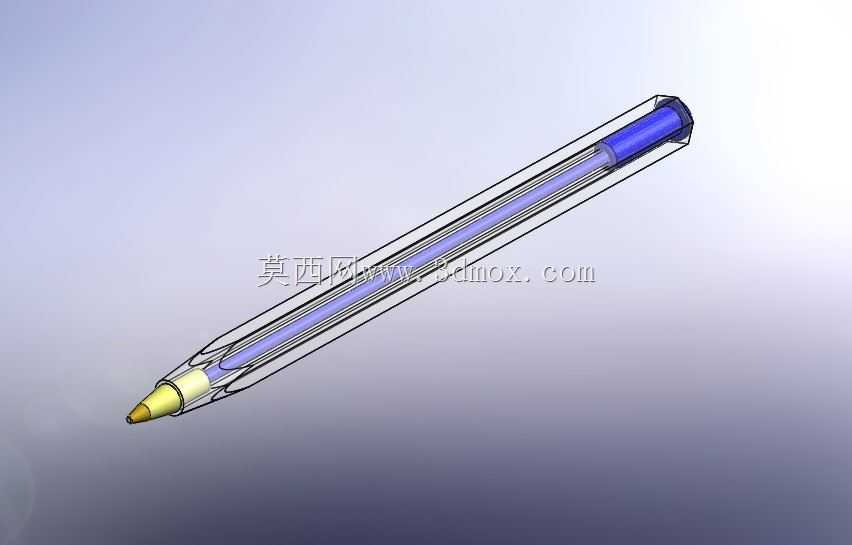

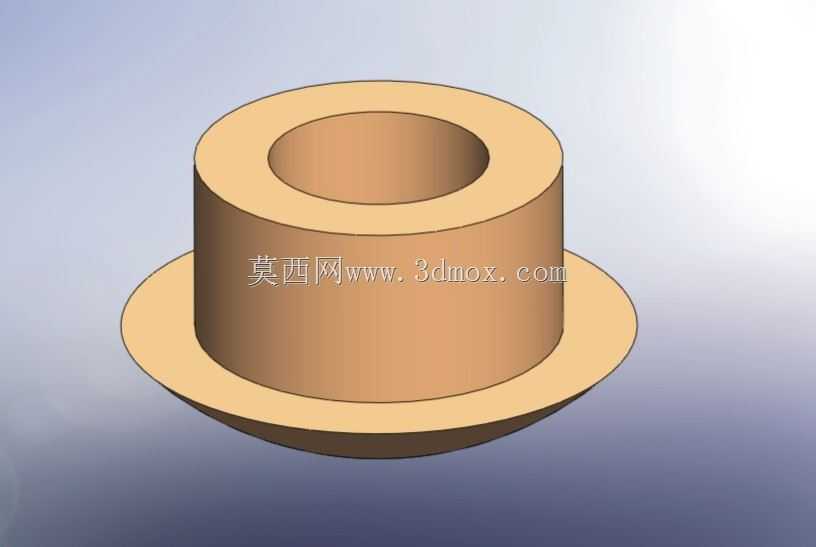

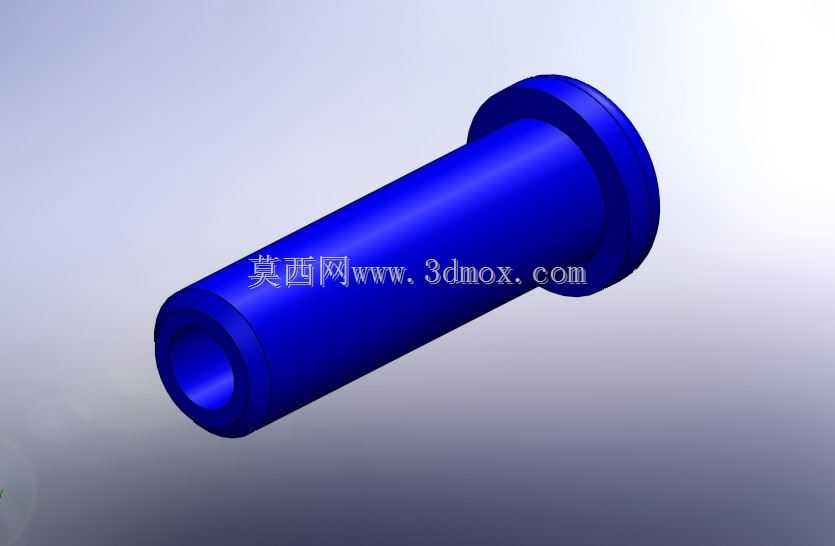

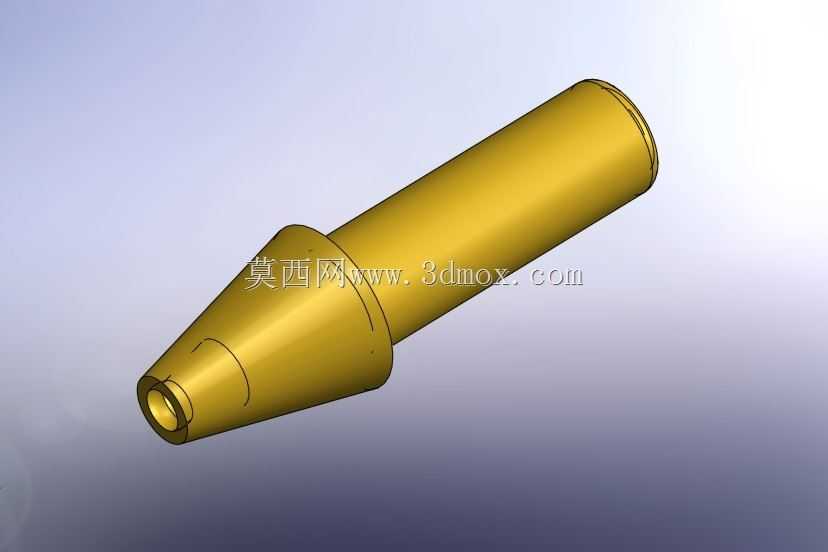

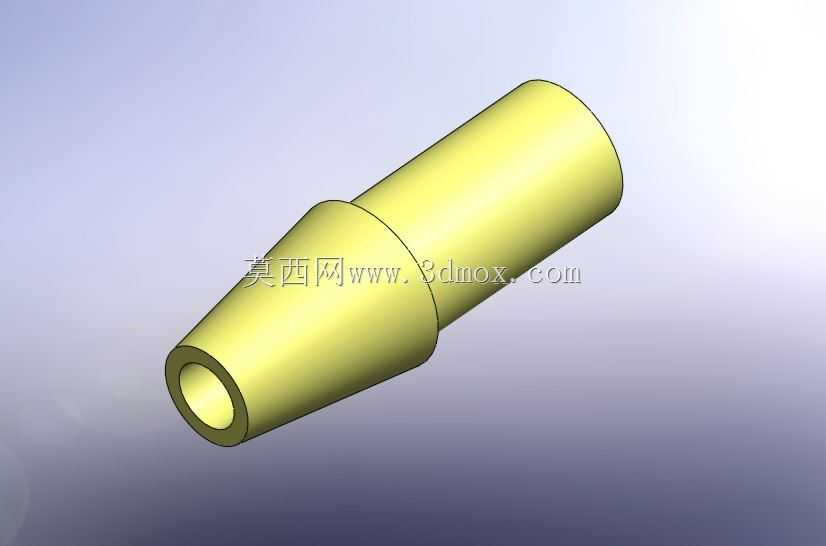

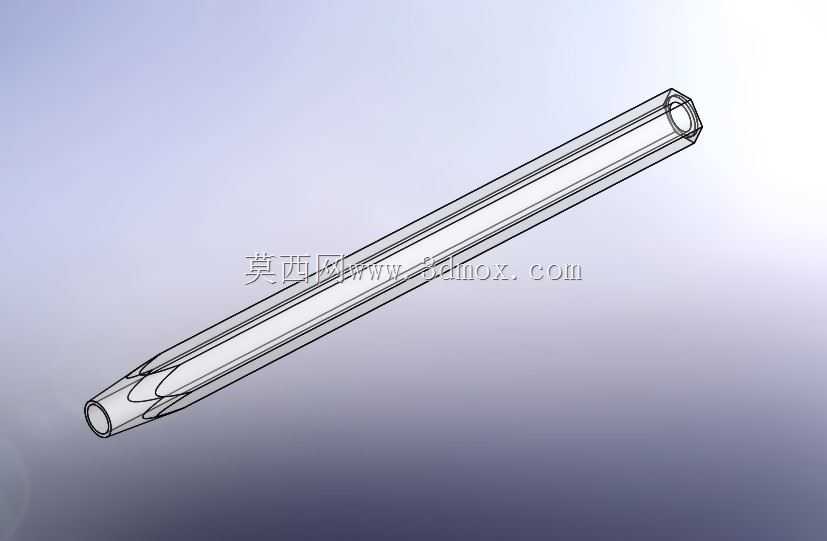

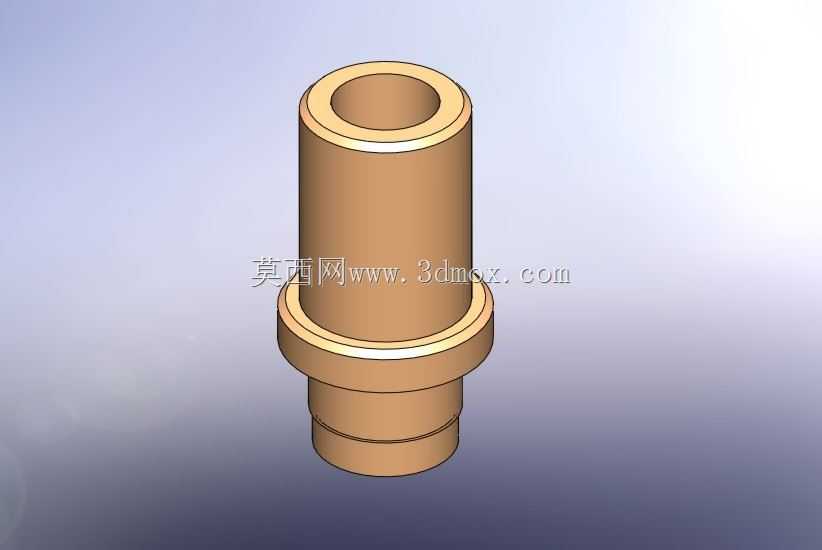

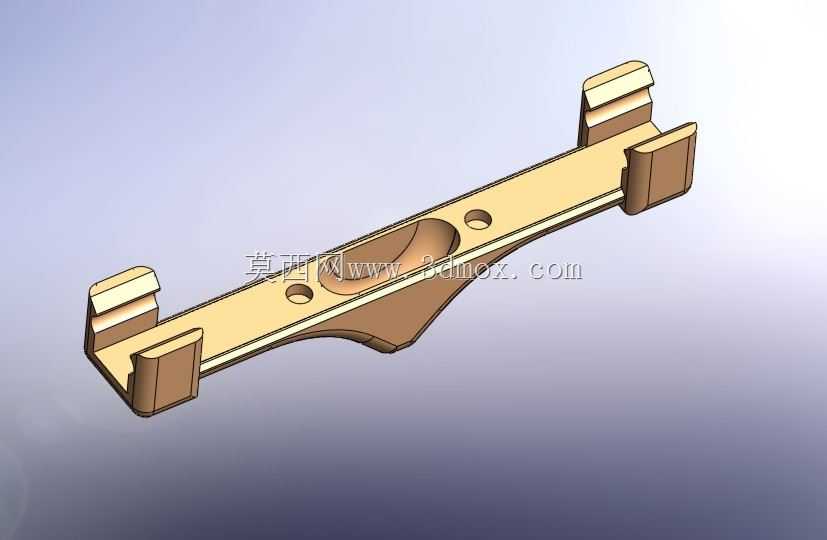

　　就能改变缩放倍率，定位孔的间距经过公差匹配，切换倍率时只需要插拔定位销就能完成固定，不需要额外校准，每次调整后描针端的运动轨迹会按照设定比例同步传递到绘图笔端，不会出现比例失真。装置的描针端采用硬质合金尖头，接触样板或者原图时不会打滑偏移，笔架端适配常规直径的绘图笔、划针，既可以在纸张上绘制图形，也能直接在薄金属板、塑料板上划出加工轮廓线。整套结构的展开最大长度适配A0幅面的绘图作业，收拢后体积小巧，不占用工位存放空间，铰接轴采用耐磨铜套结构，长期反复使用也不会出现铰接间隙过大导致的绘图误差。设计时充分考虑了手动操作的受力特性，连杆采用轻质高强度的合金材质，长时间手持操作也不会产生明显的负重感，

　　各连杆的铰接点同轴度控制在合理公差范围内，运动过程中没有卡滞点，描针沿着原图轮廓移动时，笔端能同步复现等比例放大后的轮廓，曲线、折线、不规则轮廓都能准确复刻，相比手工估算缩放的方式，能大幅降低绘图误差，提升仿形绘图的效率，在小批量样板加工、手工制图教学、文物纹样拓印复刻等场景都有稳定的使用表现。安装时需要注意固定底座的吸附面要平整无杂物，避免固定不稳导致整体移位，连杆展开时不要超过最大调节行程，防止铰接处受力变形，日常使用只需要定期在铰接点添加少量润滑脂，就能长期保持运动顺畅。
