奶酪加工双框式搅拌装置结构设计

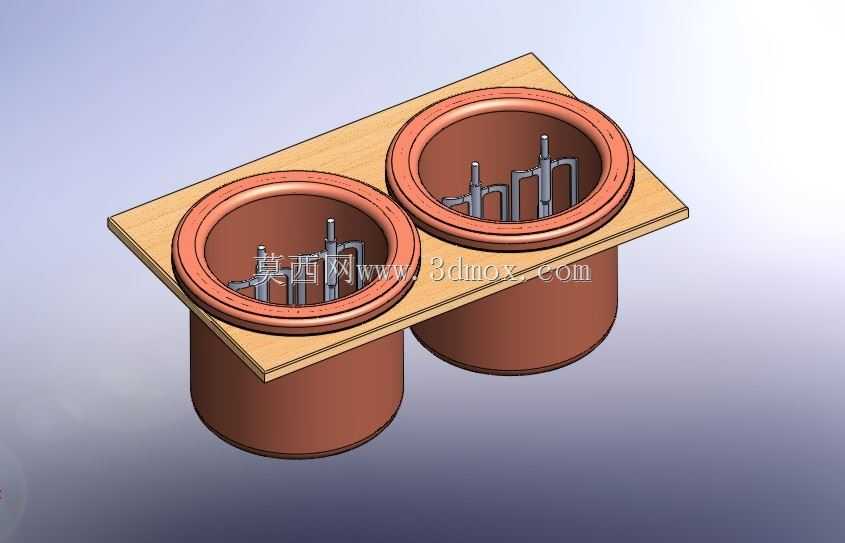

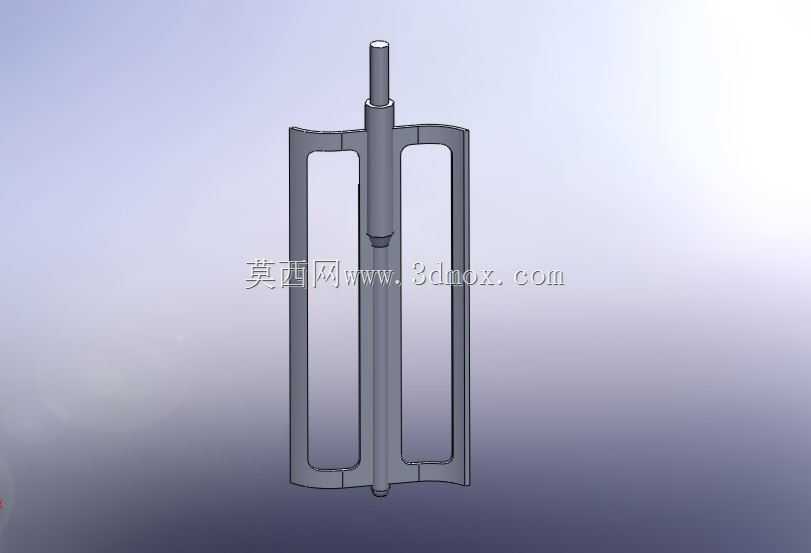

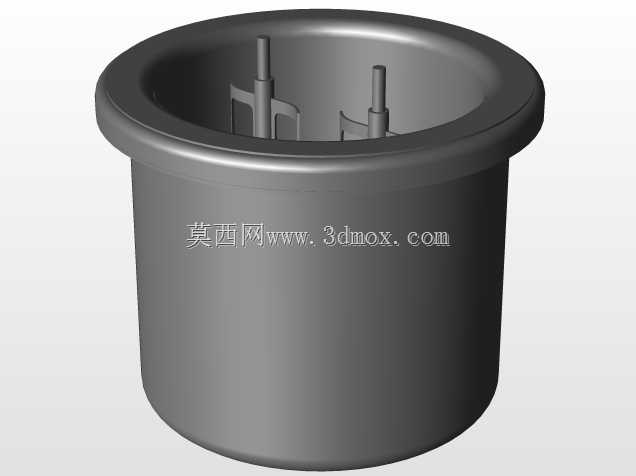

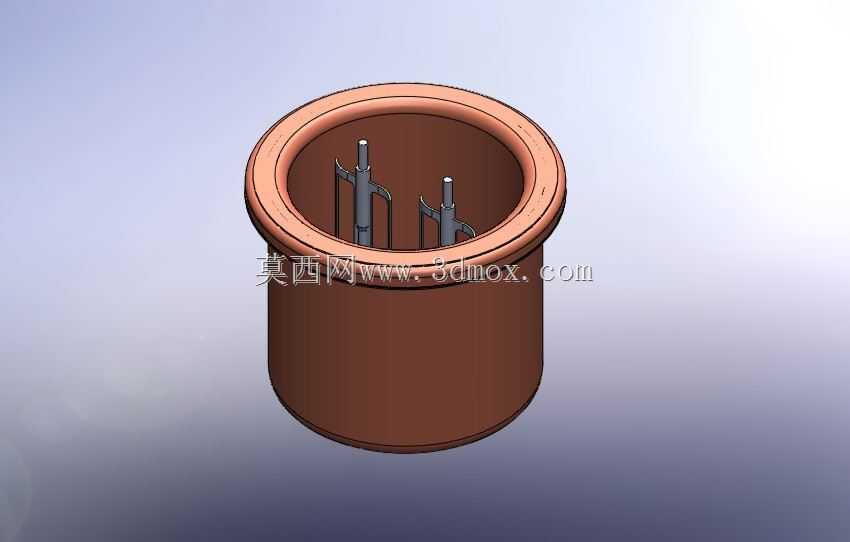

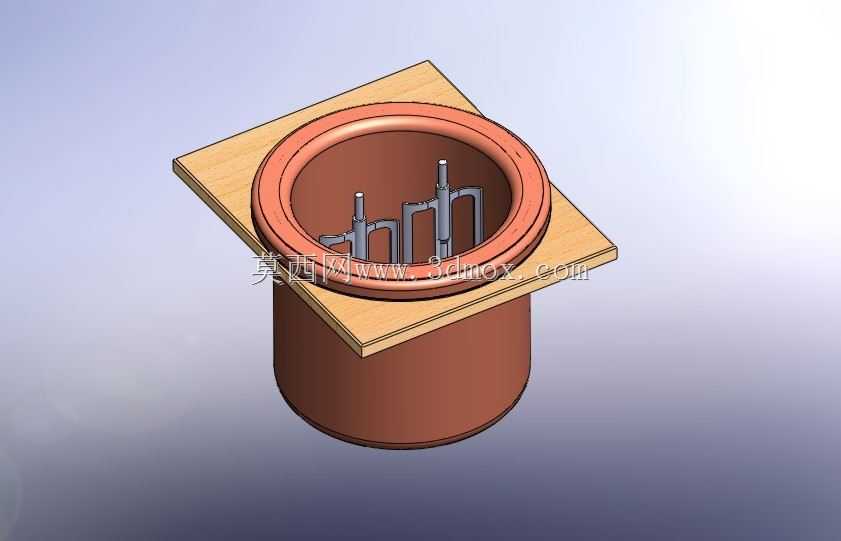

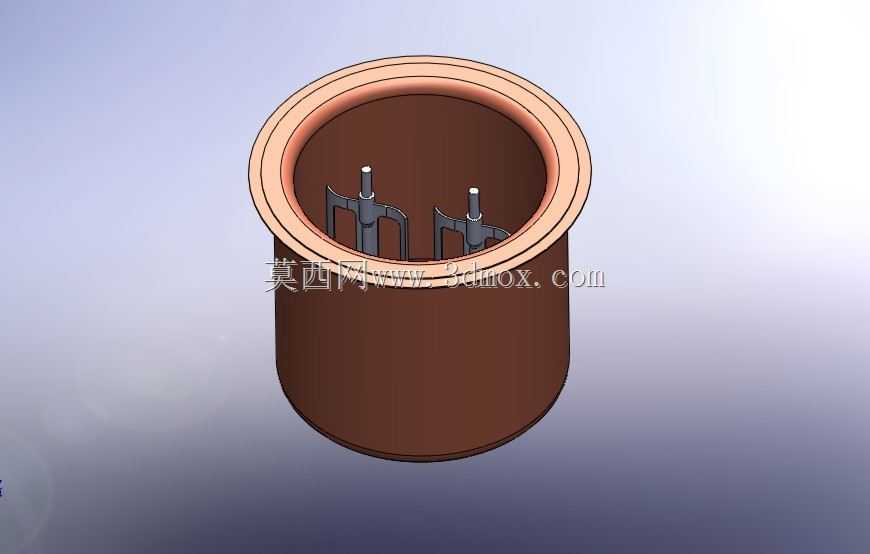

　　该搅拌装置主要应用于乳品加工领域的奶酪生产工序，适配奶酪凝乳加工的釜体类容器，承担凝乳切割前的物料混匀、凝乳破碎后的乳清分离辅助搅拌、热交换过程中的温度均化等核心作业，是奶酪生产线中预处理工序的关键执行部件。整体采用双框式桨叶搭配中心主轴的结构形式，区别于常规单框搅拌的流场局限，双侧对称的框型桨叶可在釜内形成更大范围的径向循环流，避免奶酪加工过程中粘稠物料在釜壁处黏附结团，同时中心轴段的凸起结构可在搅拌过程中对中心区域物料形成扰动，消除搅拌死区。设计过程中重点考虑了粘稠乳品物料的流动特性，桨叶边缘与釜壁预留了均匀的安装间隙，既保证桨叶旋转时可刮除釜壁附着的凝乳层，又避免间隙过小造成的物料挤压过度导致乳清析出异常，

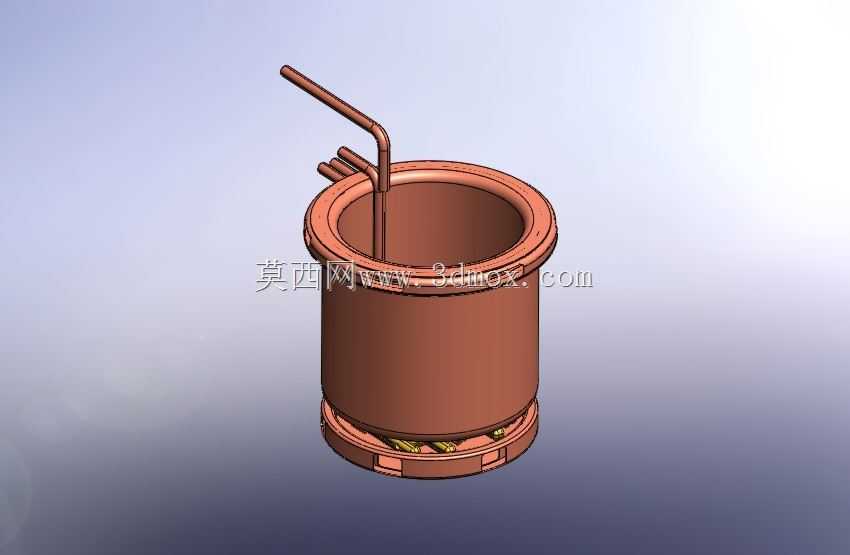

　　同时框体的镂空结构可降低搅拌过程中的运行阻力，适配中低转速的搅拌工况，减少动力负载。主轴上端预留标准传动连接段，可直接匹配常规减速电机的输出轴接口，安装时需保证主轴与釜体中心的同轴度偏差控制在合理范围内，避免旋转过程中桨叶与釜壁发生剐蹭，桨叶的轴向高度覆盖釜内常规物料液位的主要区间，可适配不同批次处理量的生产需求，无需额外调整桨叶安装高度。在热交换工况下，该结构的桨叶可带动釜内物料持续流经夹套换热区域，让夹套传递的热量或冷量快速在物料中均匀扩散，避免局部温度过高导致的乳品蛋白变性，或是局部温度过低造成的凝乳成型不均。针对奶酪加工中需要将凝乳切割为小块的工序，桨叶的框边采用圆滑过渡处理，不会在搅拌过程中对凝乳块形成过度剪切，保证凝乳颗粒的均匀度，为后续的压榨、成型工序提供稳定的物料基础。整体结构采用卫生级设计思路，所有转角处均做圆弧过渡，无清洁死角，可满足食品加工设备的日常清洗消杀要求，适配乳品生产的卫生规范。
