水平对置发动机线性活塞组件结构

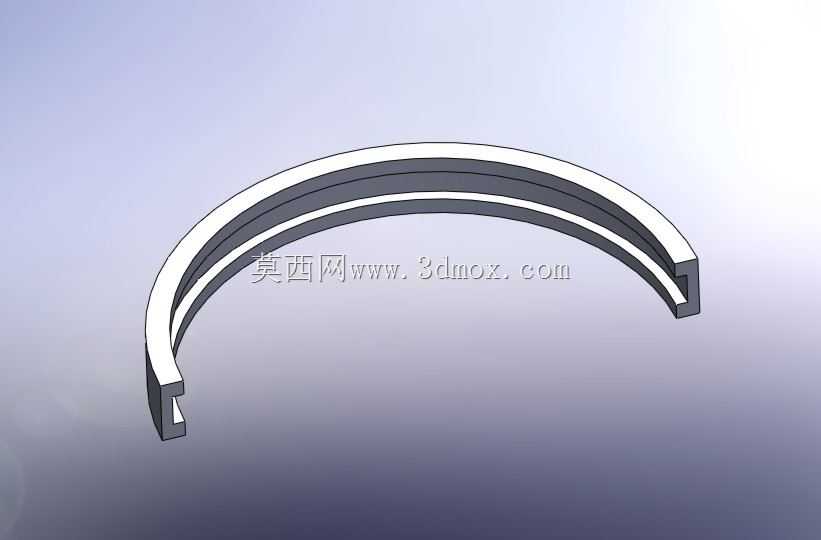

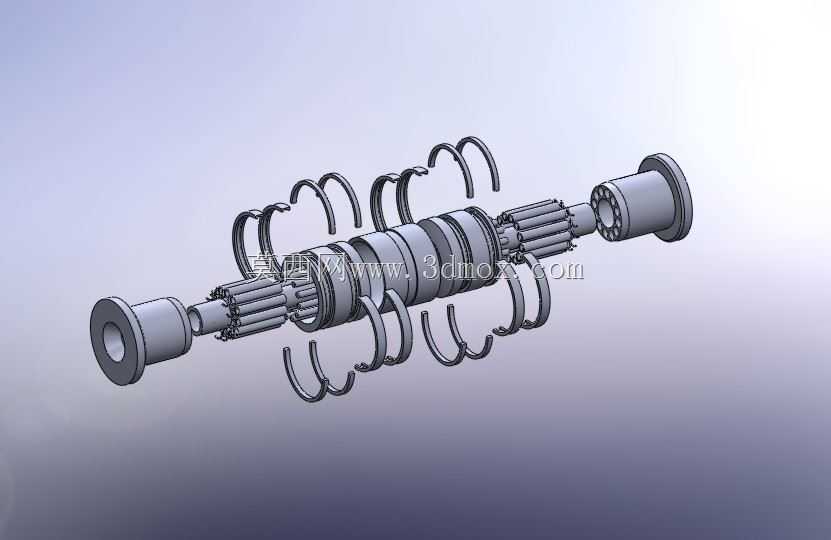

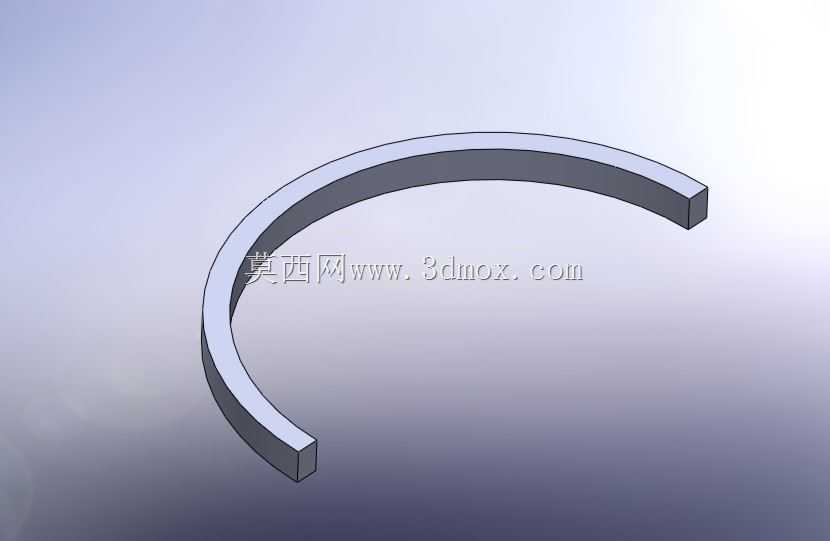

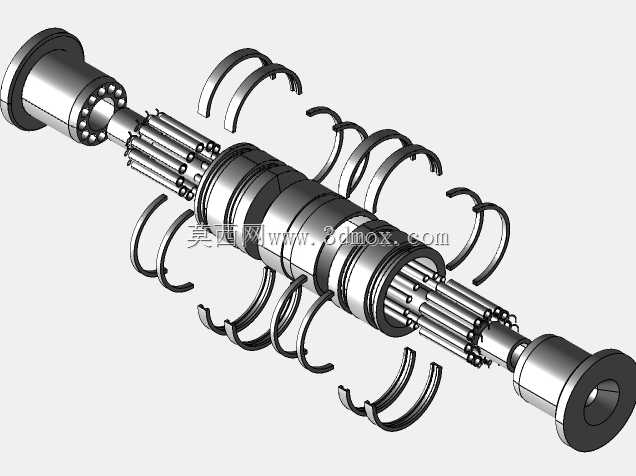

　　这套活塞组件针对水平对置布局的内燃机开发，核心解决对置机型活塞运行过程中轴向窜动超差的常见问题，在小型通用动力、轻型航空动力、改装车动力单元的对置发动机设计场景中，这类带轴向限位的活塞结构能有效压缩整机轴向尺寸，降低动力单元的整体布置难度。从结构功能来看，组件包含成对布置的活塞本体、内外分区的轴瓦结构、衬套式轴承以及核心的内圈限位结构，其中内圈结构是整个设计的核心，它替代了传统机型中单独设置的活塞行程硬限位块，直接集成在活塞组件的装配基准面上，当压缩弹簧推动活塞向缸体内部移动时，内圈的台阶面会在活塞到达设计极限位置前与缸体对应的定位面贴合，避免活塞过度伸入燃烧室内部，从根源上防止活塞顶碰气门、

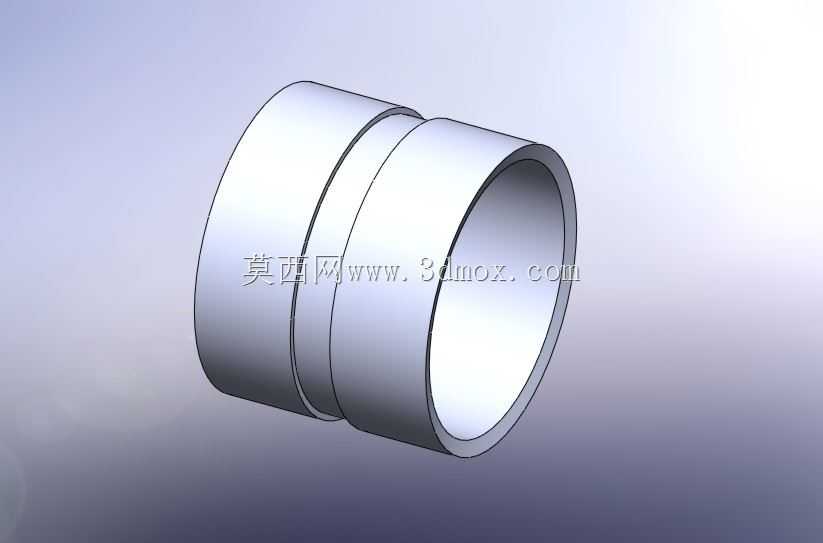

　　燃烧室容积超差导致的压缩比偏离设计值问题。设计过程中，轴瓦做了内外分层处理，外层轴瓦与缸体的安装孔采用过盈配合，保证装配后的同轴度基准，内层轴瓦与活塞导向柱采用间隙配合，预留热膨胀余量的同时控制导向间隙在0.02-0.04mm区间，既保证活塞往复运动的顺滑性，又避免间隙过大导致的活塞偏磨、密封环偏磨漏气问题。轴承衬套采用分体式卡装结构，不需要额外的定位销固定，装配时顺着导向柱推入即可卡入对应卡槽，大幅提升总装环节的装配效率。安装边界方面，整个组件的最大外圆尺寸与对应缸径的安装止口完全匹配，轴向总长度在活塞处于初始位置时刚好与缸体的端面齐平，不需要额外调整装配垫片厚度就能保证初始状态下燃烧室容积符合设计要求，

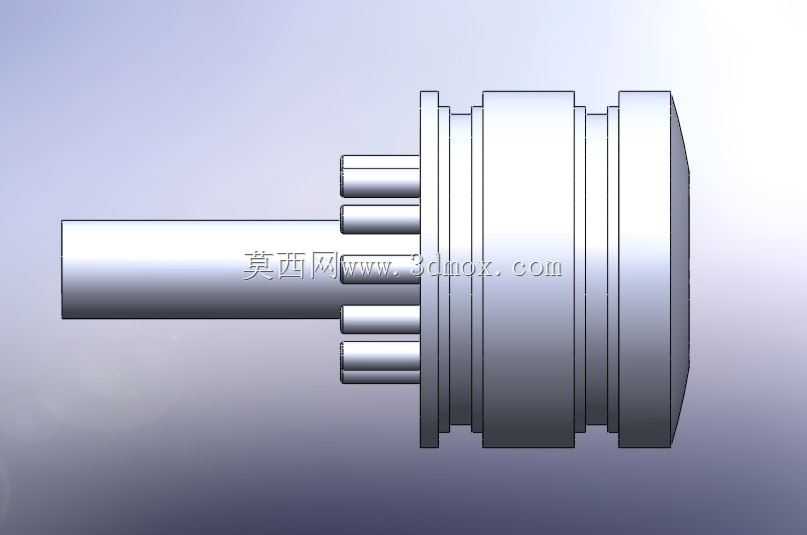

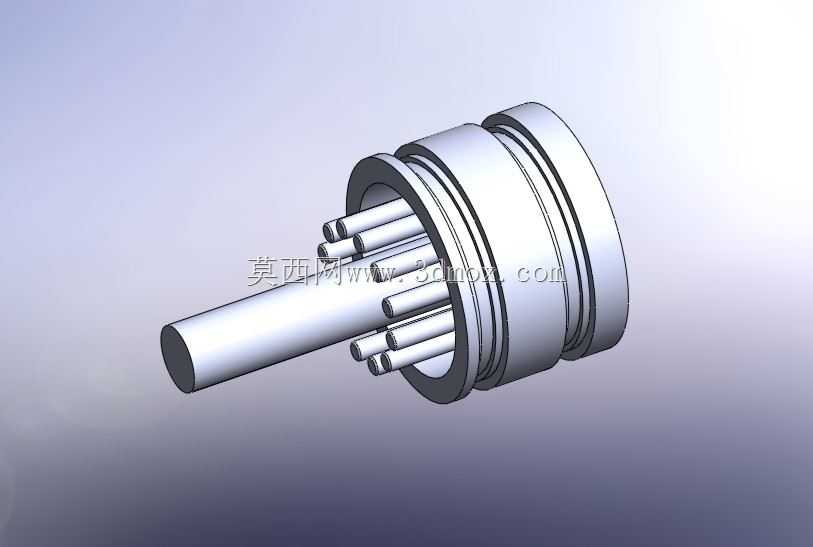

　　活塞端部的多柱式导向结构与内圈的导向孔一一对应，往复运动过程中多根导向柱同步受力，避免单导向结构容易出现的侧向翻转力矩，降低运动过程中的卡滞风险。在实际工况验证中，这套结构能适应最高6000rpm的往复运动频率，连续运行工况下的轴向窜动量控制在0.01mm以内，相比传统无集成限位的活塞结构，装配工时能缩短30%左右，同时因为减少了单独的限位零件，整机的零件数量也得到精简，降低了供应链的管理成本与装配出错概率。
