螺旋桩基础接地套筒结构设计

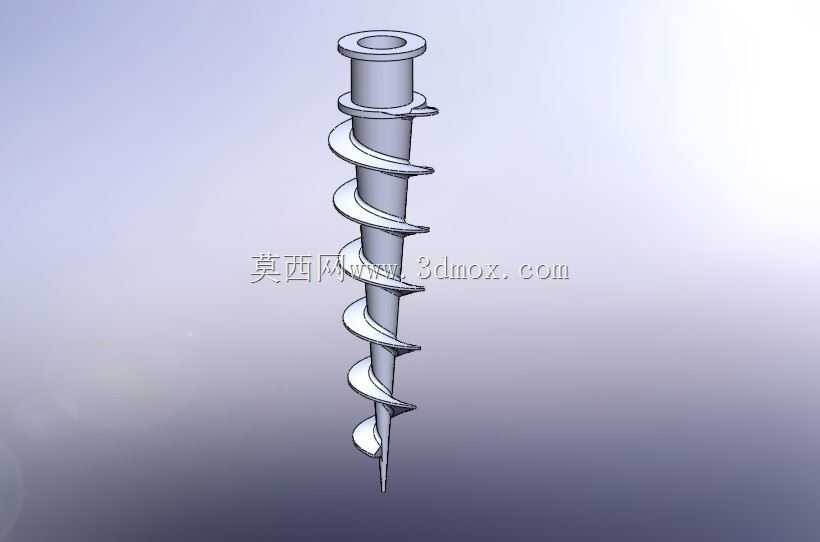

　　这类螺旋结构的接地套筒，常应用在户外光伏支架、临时围挡、轻型模块化建筑的基础固定场景中，替代传统混凝土浇筑基础，能大幅缩短现场施工周期，适配冻土、软土、回填土等多种复杂地质条件，无需大面积开挖作业面，对施工场地的扰动极小。从结构设计逻辑来看，整体采用长杆带连续螺旋叶片的构型，顶端设置带法兰边的连接端，可直接与上部承载构件通过螺栓锁紧，无需额外焊接作业，现场安装仅需使用专用旋拧设备将桩体旋入土层即可，单桩安装耗时可控制在数分钟内，施工效率远高于传统现浇基础。

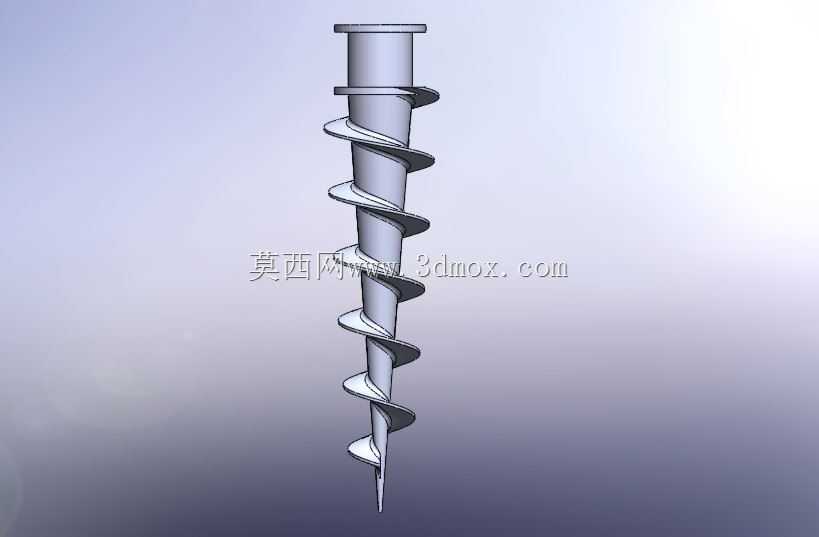

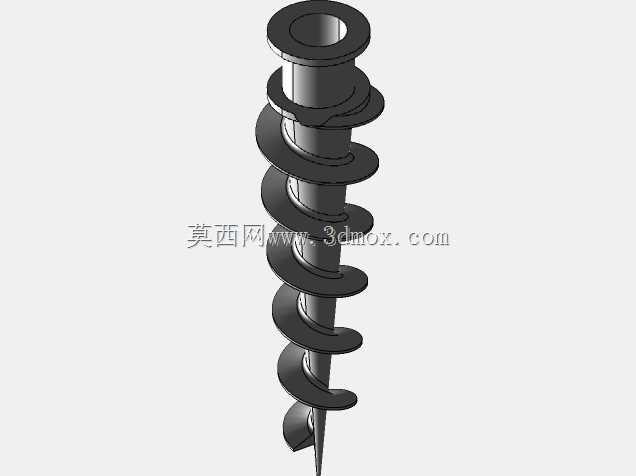

　　螺旋叶片的螺距、叶片宽度沿杆身方向做了渐变处理，靠近桩尖位置的叶片螺距更小、叶片宽度收窄，便于初始旋入阶段快速切入土层，降低旋入阻力；中上部叶片螺距逐步加大、叶片宽度增加，旋入到位后可与周边土层形成更大的咬合接触面积，提升抗拔、抗侧移承载能力，桩尖做了收尖钝化处理，既保证旋入时的破土能力，也避免运输、安装过程中尖锐边角造成磕碰损伤。杆身采用等径直管构型，可根据实际承载需求调整杆身壁厚与整体长度，适配不同的土层埋深要求，顶端法兰盘预留的螺栓孔位做了通用化设计，可适配多数标准型材支架的连接尺寸，减少现场二次加工的工作量。

　　从安装边界来看，该类构件旋入作业时仅需预留桩体直径1.2倍左右的作业空间，相邻桩体的中心距可控制在较小范围内，适合排布密集的支架基础场景，旋入过程中不会产生弃土，施工完成后场地无需额外清运整理，在山地、滩涂等大型设备难以进入的施工场景中，甚至可采用人工配合小型手持设备完成安装。结构受力层面，连续螺旋叶片可将上部载荷均匀分散到周边土层中，避免局部应力集中造成的桩体沉降，同时杆身中空的构型可兼顾接地导电功能，内部穿入接地导体后可直接作为接地极使用，省去额外打设接地桩的工序，在光伏电站、户外通讯基站等需要可靠接地的场景中，可同时实现基础固定与接地导通的双重作用。设计过程中针对叶片与杆身的连接位置做了加强处理，叶片与杆身采用满焊连接，焊缝沿叶片两侧连续布置，可承受旋入过程中较大的扭矩载荷，避免旋入硬土层时叶片出现变形、脱焊问题，杆身表面做了防腐处理，可适应地下潮湿、酸碱腐蚀的使用环境，延长构件的整体使用寿命。
