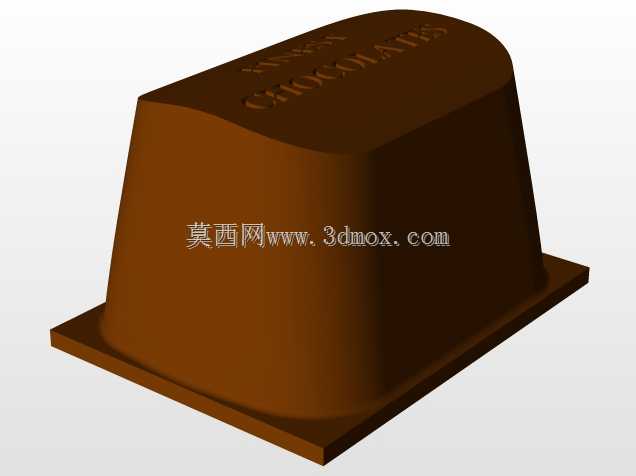

八连格夹心杏仁巧克力成型托盘结构

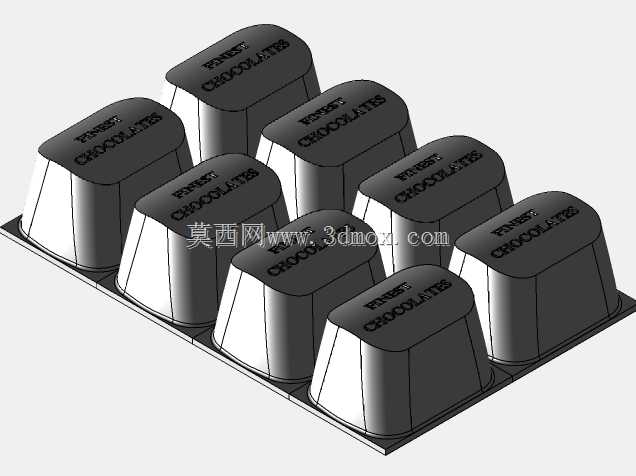

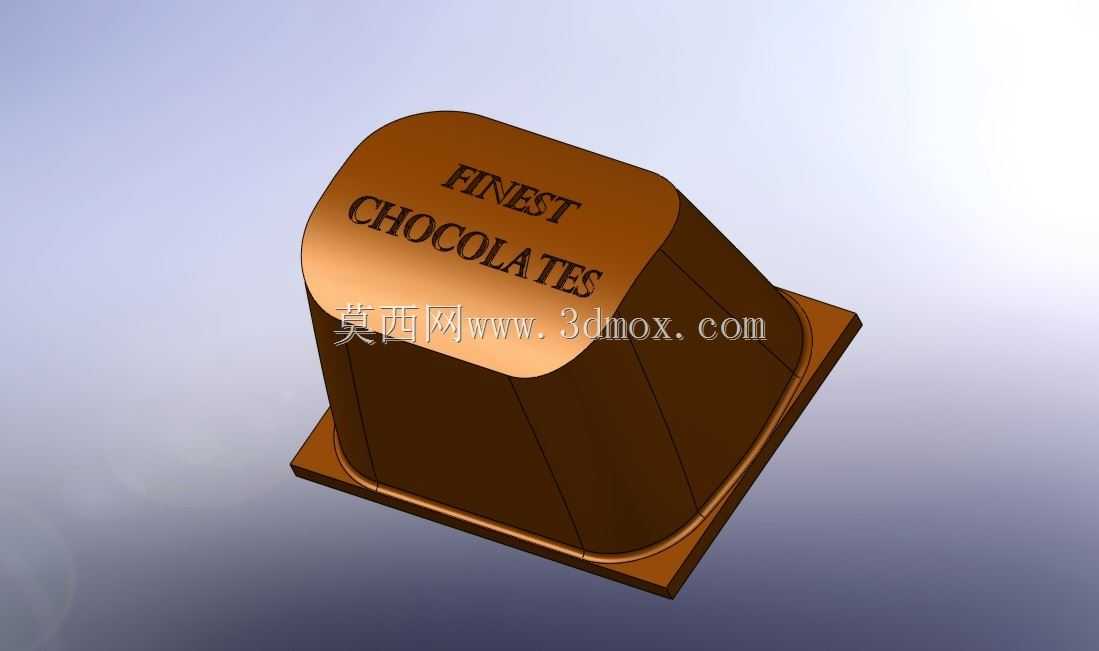

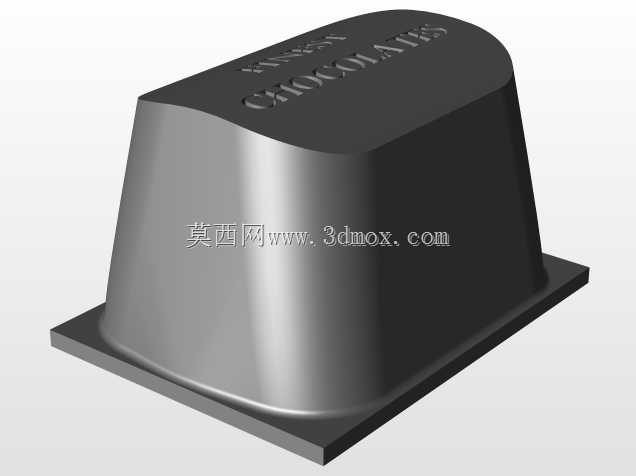

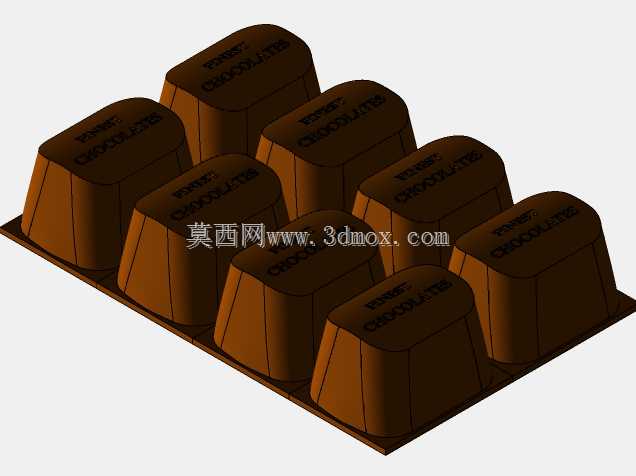

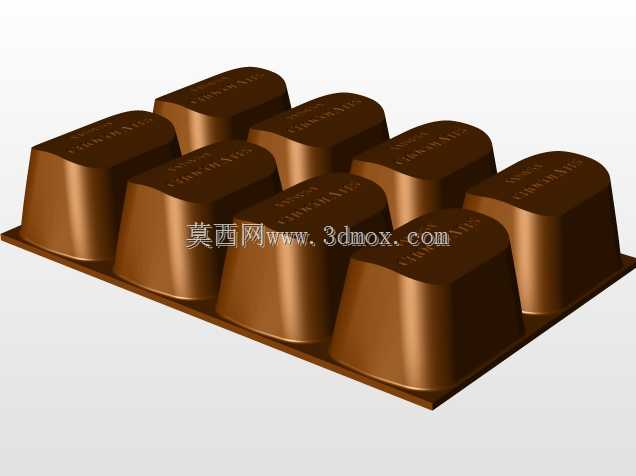

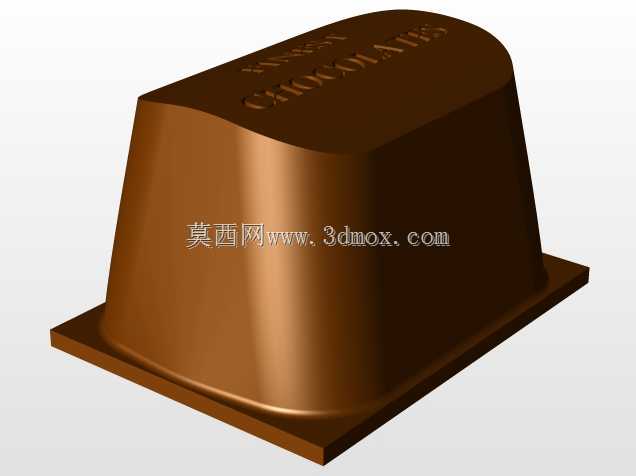

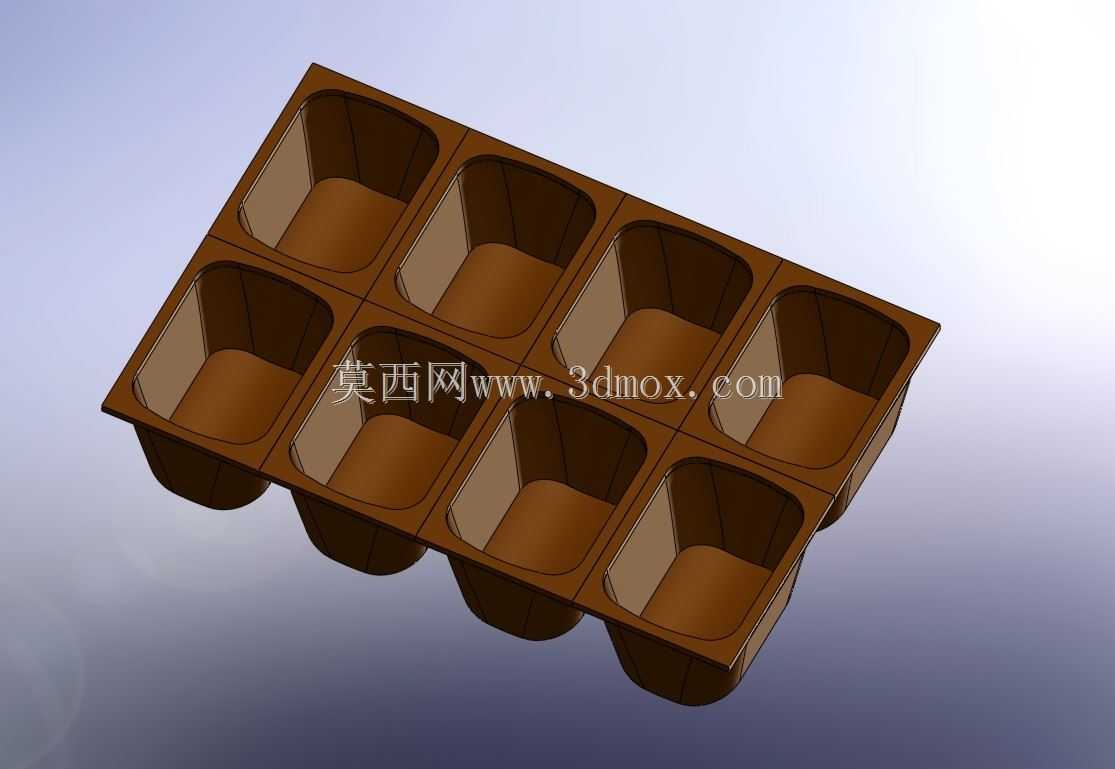

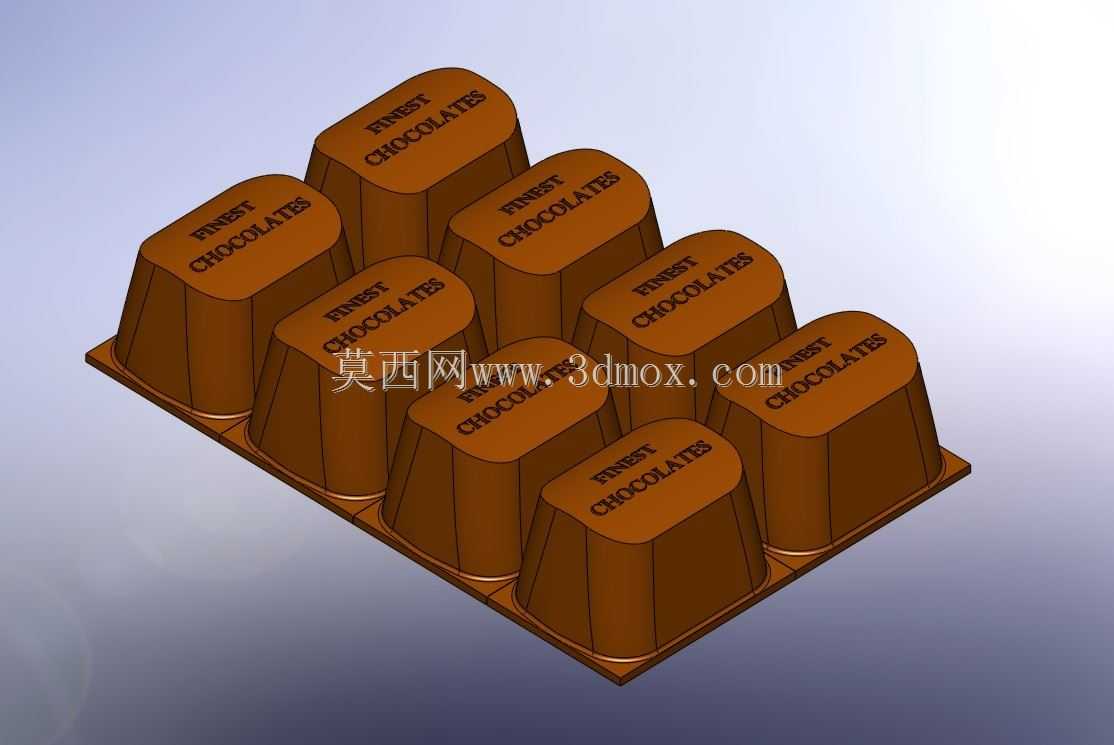

　　该八连格成型托盘主要应用于食品加工领域的夹心巧克力量产工序，适配注芯、冷却脱模、分装全流程的工装定位需求，可直接嵌入自动化糖果生产线的模座工位，也可适配小型烘焙工坊的手工注料作业场景。从结构设计逻辑来看，整体采用矩形阵列排布的8个独立模腔，单模腔采用上宽下窄的圆角梯台构型，腔体内壁做0.8度的拔模斜度处理，可在巧克力冷却凝固后实现无粘连脱模，避免成品边角缺损；相邻模腔之间设置3mm宽度的连接筋，既保证整体托盘的结构刚性，减少注料后托盘受巧克力重力产生的形变量，也能在分切工序时为切刀提供定位基准，保证单块巧克力的分切精度。模腔底部做R2圆角过渡，无直角积料死角，日常生产后的清洁作业可直接通过高压喷淋完成，无残留物料变质的卫生隐患。

　　从安装边界来看，托盘整体外轮廓尺寸适配主流食品生产线的240mm标准模架安装槽，侧边设置2mm深度的定位卡槽，可与输送线的定位凸台快速卡合，输送过程中无偏移晃动，注料工位的料嘴可精准对准每个模腔中心，注料误差控制在0.5mm以内，避免浆料溢出污染托盘表面。托盘壁厚设计为1.2mm，采用均匀壁厚设计思路，冷却环节中每个模腔的热传导速率一致，巧克力凝固时间差控制在10秒以内，不会出现局部未完全凝固导致的脱模变形问题。模腔上口边缘做0.5mm的外翻边设计，叠放收纳时上层托盘可通过外翻边卡在下层托盘的上口，不会嵌入模腔内部造成内壁刮花，叠放高度可压缩至单盘厚度的1.2倍，大幅减少仓储与转运的空间占用。针对夹心注料的工艺需求，

　　每个模腔的深度预留了15%的夹心层空间，注壳、注芯、封底三道工序可在同一托盘内完成，无需中途转模，减少半成品转运过程中的磕碰损耗。托盘整体边缘做圆弧倒角处理，人工取放时无锐边割手风险，适配手工生产与自动化生产的双重操作需求。
