糖衣姜饼压制成型用托盘结构设计

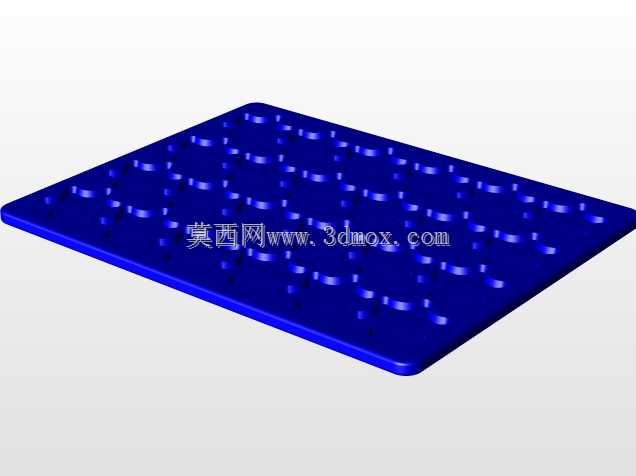

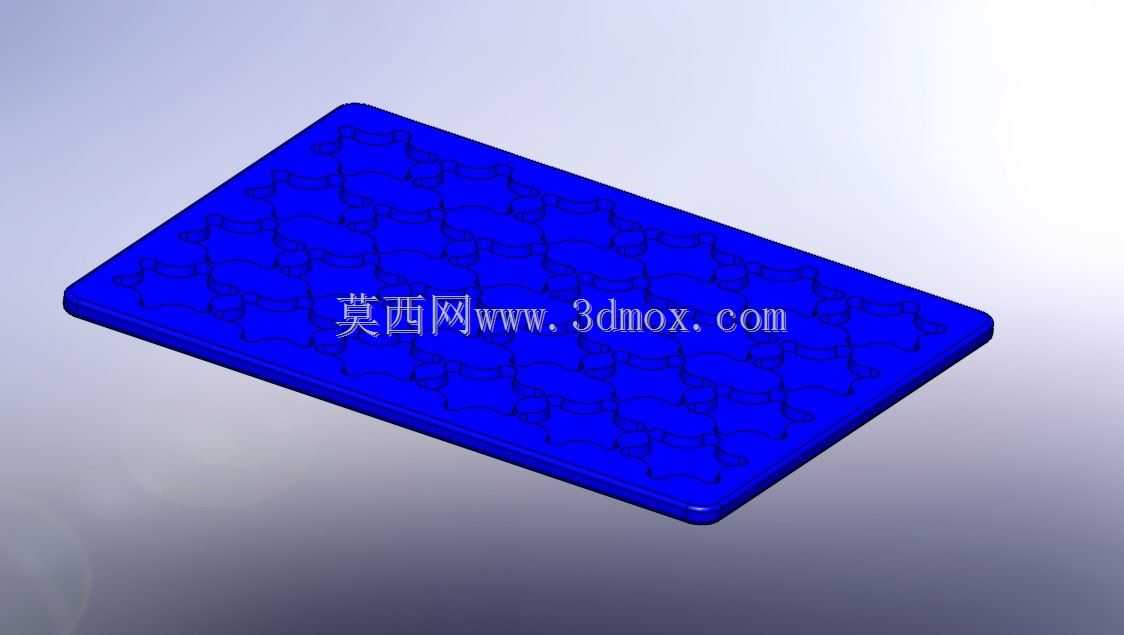

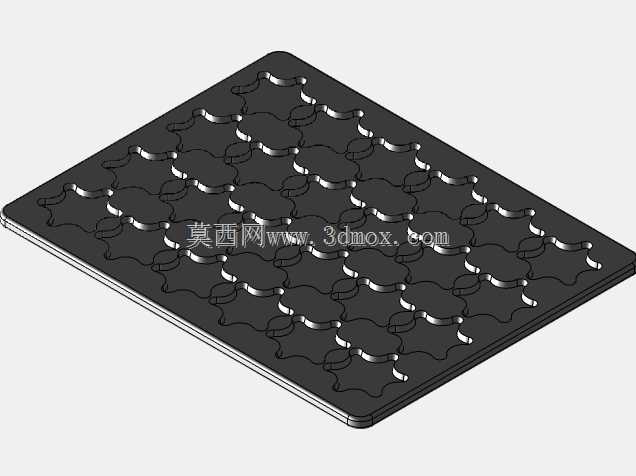

　　在烘焙食品的规模化生产与手工定制场景中，这类带表面纹理的托盘结构，主要用于姜饼生坯的定型与糖衣覆面后的承托工序，区别于普通平面烤盘，其表面的连续交错纹理并非装饰性设计，而是为了在姜饼烘烤定型过程中，增大饼坯与托盘表面的接触摩擦力，避免饼坯在热风循环烘烤时因热胀产生移位，同时纹理的凹陷深度控制在1.2mm左右，能够让流动态的糖衣在冷却凝固前留存于纹理间隙，形成均匀的糖衣挂层，不会因托盘倾斜出现糖衣流挂堆积的问题。从结构设计逻辑来看，整体采用矩形薄板式结构，边缘做R3.5的圆角过渡，一方面是避免清洁过程中残留面屑在直角缝隙中积存，降低食品生产环节的卫生清洁难度，另一方面圆角处理能够提升托盘整体的结构刚性，

　　减少薄板在反复冷热交替过程中产生的翘曲变形，延长工装的使用寿命。托盘的壁厚设计为2mm，这个尺寸是结合食品级硅胶翻模的工艺特性确定的，在制作硅胶模具时，2mm的壁厚能够保证硅胶模在注料、脱模过程中不会因壁厚过薄出现拉扯变形，同时也不会因壁厚过大导致热传导效率下降，延长姜饼的烘烤周期。表面的连续纹理采用等距阵列排布，单个纹理单元的轮廓与姜饼表面的传统装饰纹路匹配，阵列间距控制在8mm，既保证每个姜饼生坯放置时都能对应到完整的纹理区域，也能最大化利用托盘的有效使用面积，提升单批次烘烤的产能。在安装与适配边界上，托盘的整体外形尺寸匹配常规商用层烤炉的烤盘架层间距，边缘预留的10mm无纹理区域，是为了配合烤盘夹的取放操作，

　　避免取放过程中夹头破坏表面纹理结构，同时该区域也可作为堆叠放置时的定位支撑面，多个托盘堆叠时不会压损表面的纹理结构，也能减少堆叠后的整体占用空间。在实际使用场景中，这类结构既可以直接作为金属烤盘的表面嵌件，用于工业化烘焙生产线，也可以作为硅胶模具的原型母模，翻制出柔性硅胶模具用于手工烘焙工作室的定制姜饼制作，其表面的纹理深度经过反复验证，既能保证糖衣成型后的纹路清晰度，也能在脱模时让姜饼与托盘顺利分离，不会出现糖衣粘黏在纹理凹陷处的问题。设计过程中还特意将托盘的四个边角做了微小的斜度处理，斜度控制在1.5°，这个细节是为了在翻制硅胶模具时，硅胶母模能够顺利从原型上脱模，不会出现边角处的真空吸附导致模具撕裂的问题，同时在作为金属托盘使用时，微小的斜度也能让清洁用水快速从表面流走，减少烘干等待的时间。
