自动售货机用透明玻璃杯结构设计

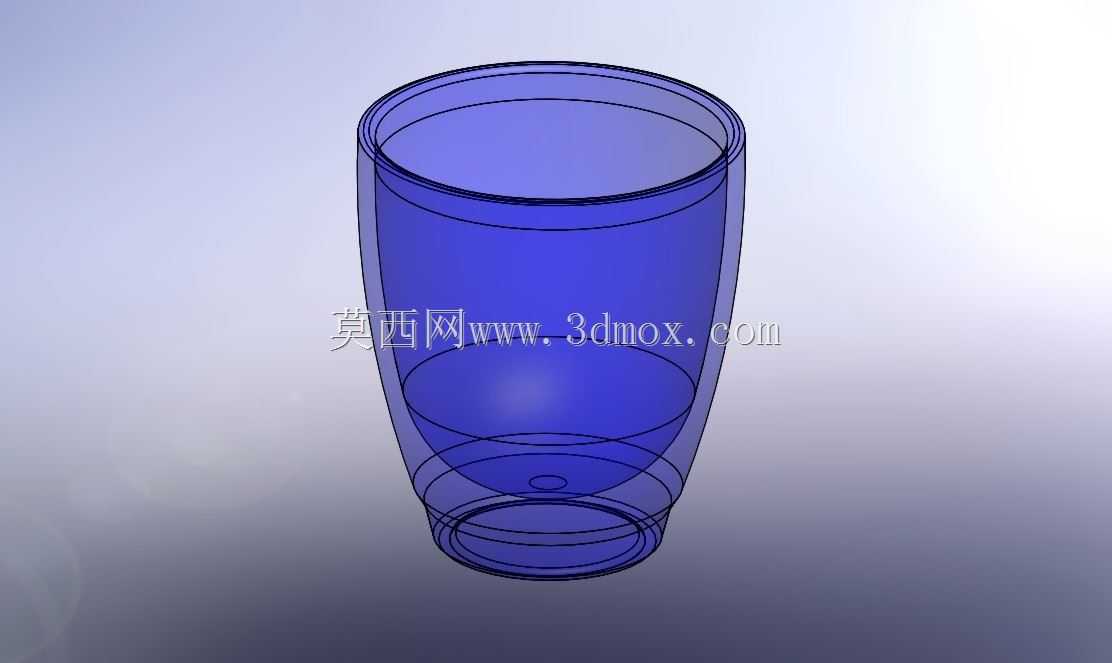

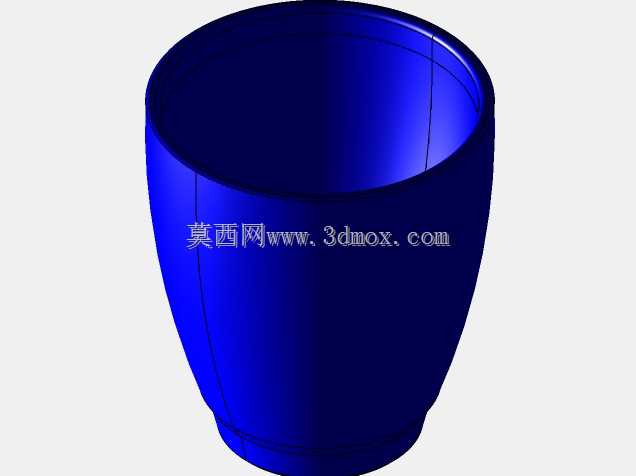

　　这款杯体结构主要适配自动售货机的饮品输出场景，日常运行中承担承接、暂存、输出常温或低温饮品的功能，在无人零售终端的饮品交付环节是直接接触饮品、对接用户取货动作的核心部件。从结构设计逻辑来看，整体采用上宽下窄的收腰弧面造型，并非单纯为了外观质感，更多是适配售货机出货通道的堆叠需求——杯体下部的收窄段可以精准嵌入下方同规格杯体的杯口内部，实现多杯竖直堆叠存储，大幅压缩货道内的存储空间占用，单组货道可容纳的杯体数量比直筒造型提升近三成，同时堆叠状态下相邻杯体的贴合间隙控制在合理范围，既不会因为间隙过大导致堆叠歪斜卡滞，也不会因为间隙过小出现杯体嵌套过紧、出货时无法顺利分离的问题。杯口位置做了双层卷边强化处理，一方面提升杯口的结构强度，

　　避免用户取杯时边缘划手，另一方面卷边形成的环形凸台可以在堆叠时卡在下方杯体的口沿位置，控制嵌套深度，防止杯体过度嵌入导致分离阻力过大。杯底位置设计有环形内凹的定位槽，刚好匹配售货机出货工位的定位凸台，当杯体被推送至出货位时，定位槽与凸台配合可以限制杯体的水平位移，避免饮品注入过程中杯体偏移洒漏。杯壁的厚度从口沿到底部做了渐变处理，口沿位置厚度稍大保证结构强度，杯身中段厚度均匀，保证透光性的同时控制整体重量，底部厚度适当增加，提升放置时的稳定性，避免接满饮品后出现重心偏移倾倒的问题。从安装边界来看，杯体的最大外径适配常规售货机的出货通道宽度，整体高度匹配货道的竖直存储尺寸，不需要对现有常规售货机的货道结构做额外改造即可直接适配使用。

　　在实际使用场景中，这款杯体既可以承接直饮类的白水、碳酸饮品，也可以适配带冰的冷饮，弧面的内壁没有直角死角，饮品流出时不会出现残留挂壁的问题，用户饮用时杯身的弧度贴合手部握持曲线，握持手感舒适，同时透明的材质可以让用户直观看到内部饮品的容量与状态，符合无人零售场景下的用户使用需求。设计过程中还充分考虑了出货时的跌落耐受性能，底部的加厚结构可以承受从出货口到取货仓的短距离跌落冲击，不会出现开裂漏液的问题，杯身的弧面结构也可以分散跌落时的冲击力，提升整体的抗损性能。
