食品硬奶酪生产用环形成型套筒结构

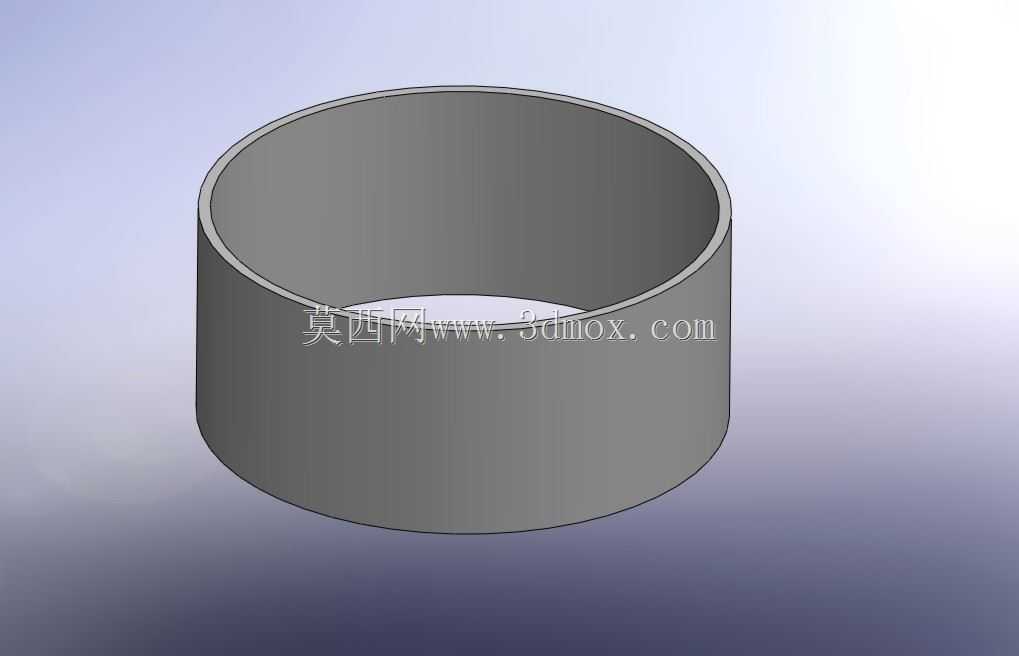

　　在硬质干酪自动化量产的产线环节中，这类环形套筒构件承担着凝乳块定型约束的核心作用，适配高达类硬质奶酪的生产工艺要求，是凝乳入模、压制成型工序里直接接触物料的成型接触件。从结构设计逻辑来看，整体采用等壁厚直筒构型，内壁做光滑圆弧过渡处理，没有多余的棱角结构，一方面是为了避免压制成型过程中凝乳受压后在边角处残留应力集中点，导致成品奶酪出现局部开裂、质地不均的问题，另一方面光滑的连续内壁也能降低脱模时的摩擦阻力，减少成品表面的拉伤瑕疵，保证奶酪块的外观完整性。构件的上下端面做了平行度公差控制，安装时可以直接卡接在产线的模座定位槽内，上端面承接压料机构的下压载荷，下端面贴合模座的承托平面，不需要额外的紧固件就能完成工位固定，

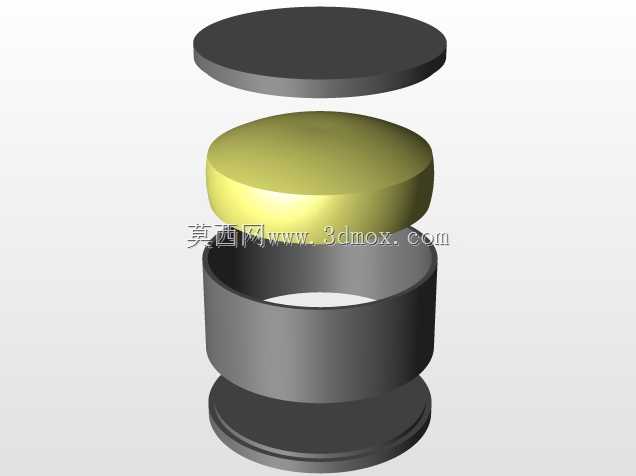

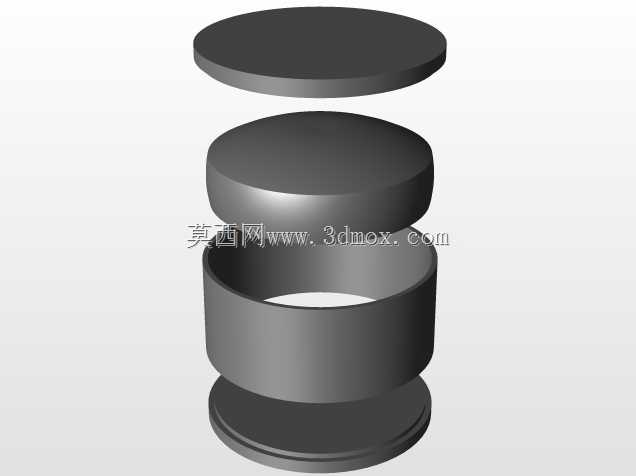

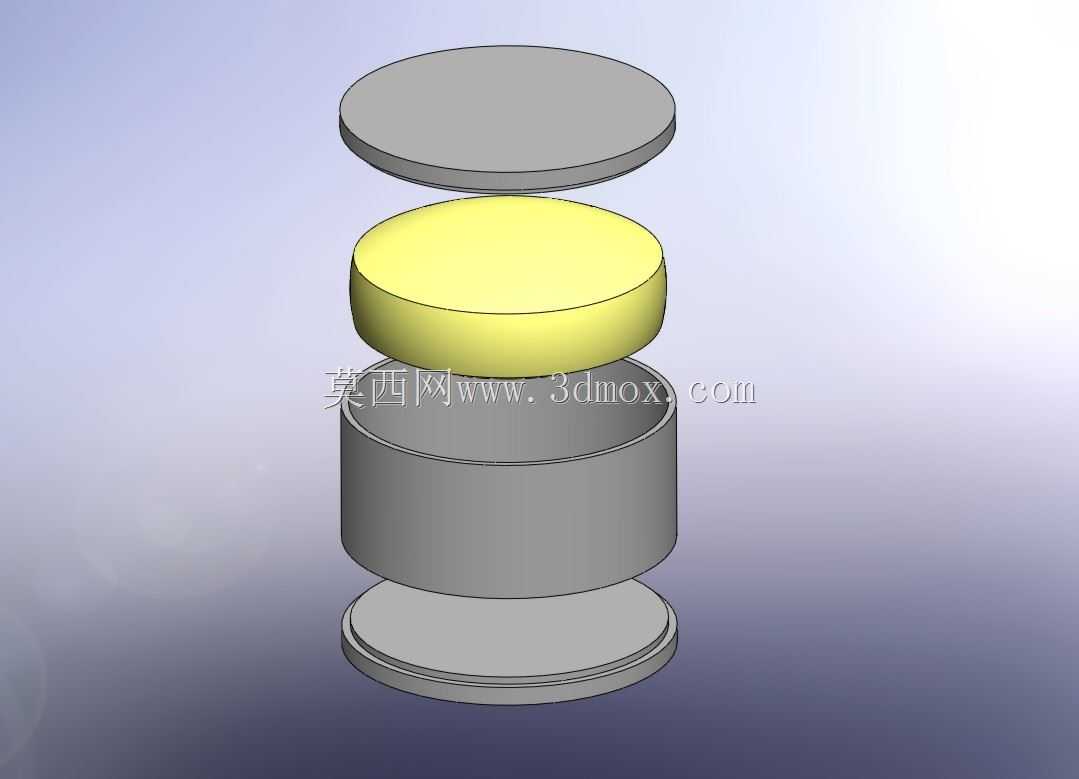

　　适配自动化产线快速换模的作业节奏，换型时只需要将套筒从定位槽中取出替换即可，不需要调整周边配套机构的安装位置。从安装边界来看，套筒的外径尺寸和模座的定位槽内径做小间隙配合，间隙量控制在0.2mm以内，既保证安装时的顺畅度，又避免压料过程中套筒出现径向窜动，导致成型后的奶酪块出现偏心、壁厚不均的问题；套筒的高度尺寸匹配单次压制的奶酪块成型高度，预留了压料板下行的安全行程，不会出现压料板超程磕碰模座的情况。在实际生产场景中，这类套筒需要配合凝乳布料机构、恒压压制机构、脱模顶出机构协同作业，布料机构将预处理好的凝乳颗粒均匀填入套筒内腔后，压料板以恒定压力下行，将凝乳中的乳清逐步挤出，

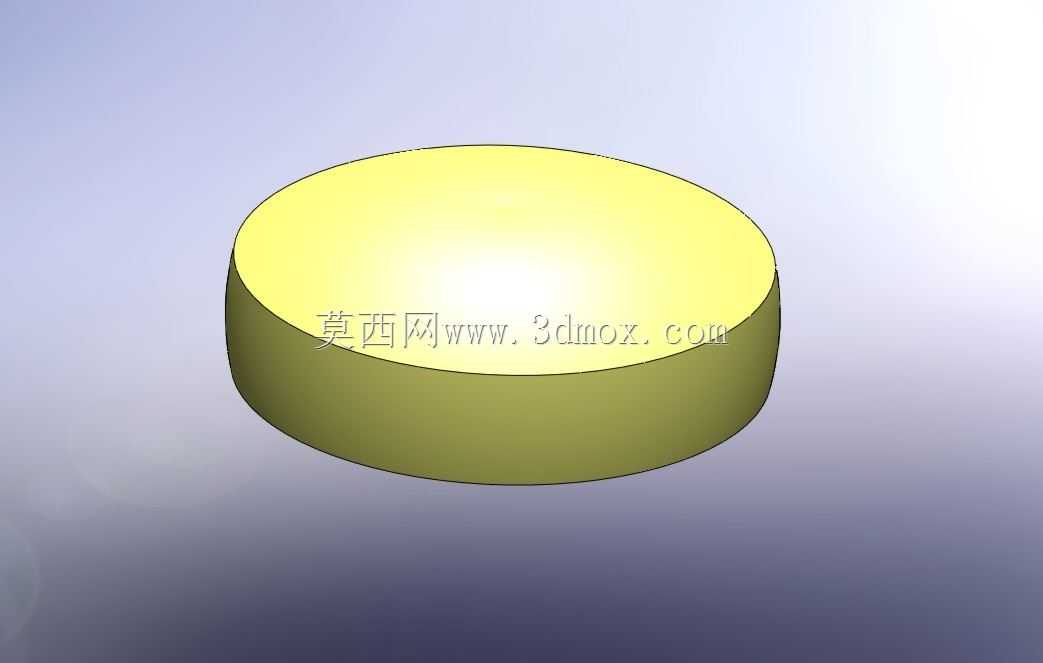

　　同时让凝乳颗粒在套筒内腔的约束下粘结成完整的环形奶酪坯体，保压达到工艺要求的时间后，顶出机构从模座下方将成型的奶酪坯体从套筒中顶出，进入后续的熟成工序。设计过程中特意将筒壁厚度控制在合理区间，既保证套筒在反复承受压制压力时不会出现径向变形，长期使用后内壁的圆度公差保持在允许范围内，又不会因为筒壁过厚导致整体重量过大，增加操作人员换模时的劳动强度，同时较薄的筒壁也能减少凝乳压制过程中热量的不必要传递，保证筒内凝乳的温度稳定在工艺要求的区间内，避免温度波动影响奶酪的发酵成型品质。套筒的内壁粗糙度也做了针对性控制，不会因为过于光滑导致凝乳在压制初期出现打滑错位，也不会因为粗糙度过高导致乳清排出不畅、脱模时粘黏内壁，平衡了成型过程中的摩擦阻力和脱模便利性的双重需求。
