双腔汉堡肉饼蒸汽成型硅胶模具结构

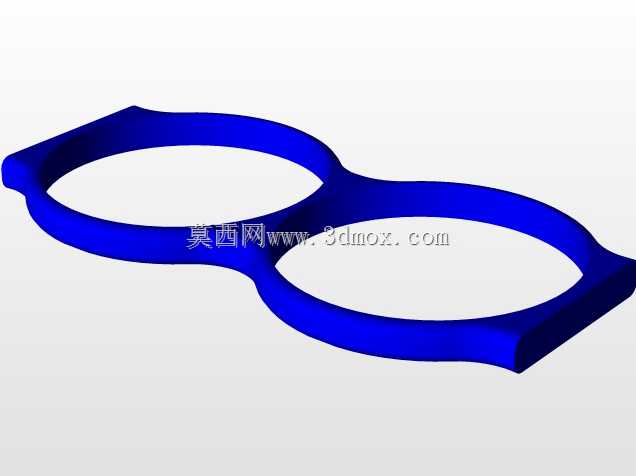

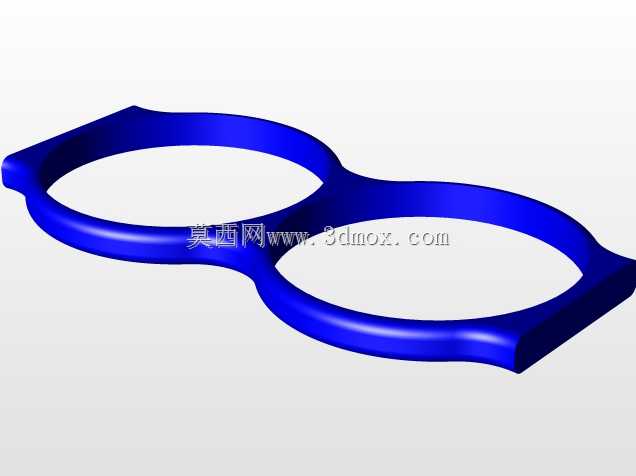

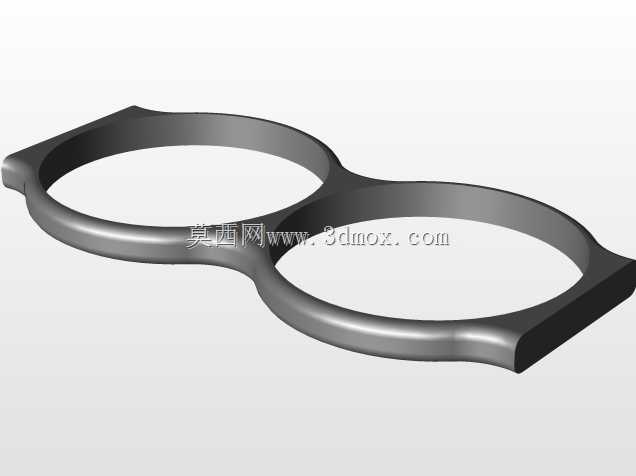

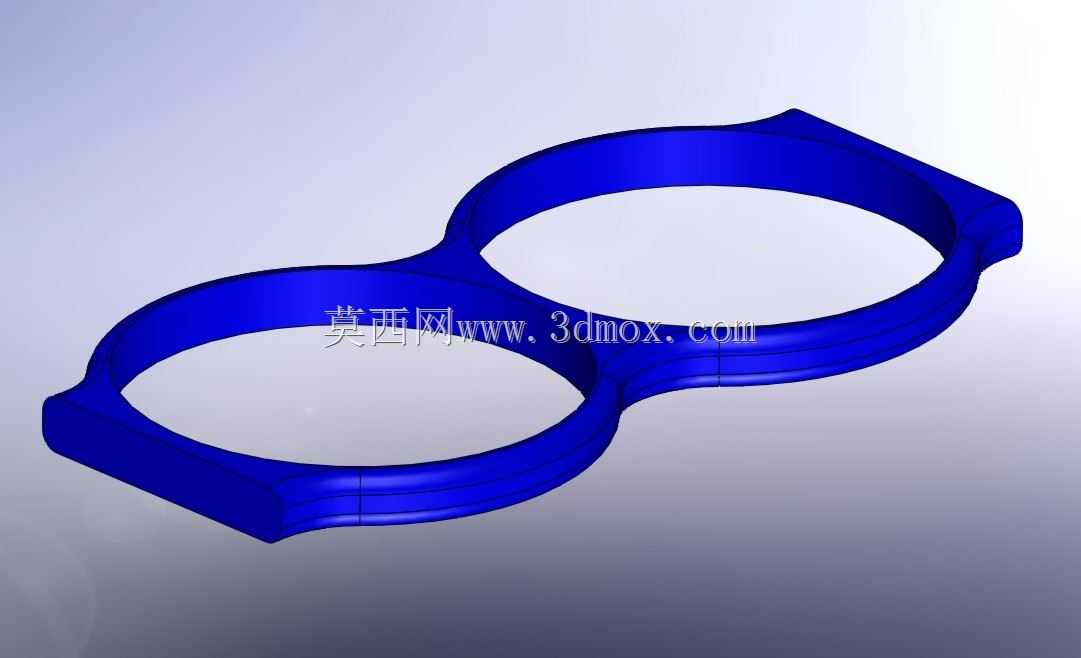

　　这套双腔环形硅胶构件，是面向自动化食品加工产线蒸制工位开发的成型工装，主要适配碎牛肉与香辛料混合物料的批量塑形与蒸制作业，直接对接产线的上料、轧制、喷油、蒸制连续工序，解决传统单腔模具产能不足、物料塑形一致性差的痛点。从实际产线运行逻辑来看，该模具的双腔连体结构并非简单的腔体拼接，设计阶段首先要匹配自动填料机构的下料间距，两个成型腔的中心距严格对应轧辊工位的送料步距，避免填料时出现物料偏撒、腔体边缘挂料的问题，同时连体式的边框结构能保证模具在蒸制输送线上流转时，不会因为蒸汽冲击、输送带动摩擦出现分体移位，减少产线卡料停机的概率。模具的环形腔体边缘做了渐变加厚处理，靠近外侧的边框厚度比腔体侧壁厚2mm左右，

　　这一设计是考虑到硅胶材质在高温蒸汽环境下会出现轻微软化，加厚边框能维持整体结构刚度，在轧制工序中承受轧辊的下压力时不会出现腔体变形，保证每块肉饼的边缘轮廓、厚度公差控制在允许范围内，避免出现厚薄不均导致的蒸制成熟度差异。腔体的内侧壁做了微小的脱模斜度，配合蒸制前喷油工序的油膜层，能让蒸制完成的肉饼顺利脱离模具，不会出现粘模导致的肉饼破损，适配自动取料机械手的抓取动作，不需要人工额外干预脱模流程。从安装边界来看，该模具的整体外轮廓尺寸完全适配现有蒸制输送线的托盘定位槽，四个边角的圆弧过渡处理，能让模具快速嵌入托盘定位结构，不需要额外调整产线的现有工装尺寸，可直接替换原有单腔模具完成产线升级，不需要对输送、蒸制、上料工位做大规模改造。

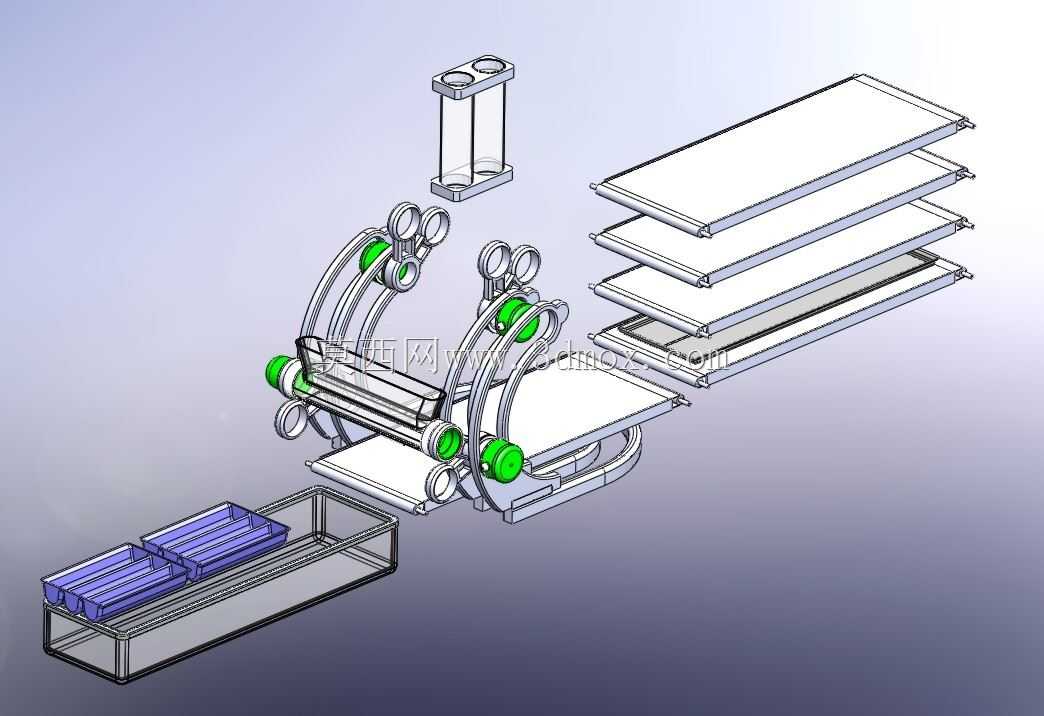

　　模具的连体连接桥位置做了圆弧过渡，没有直角应力集中结构，能承受反复开合、取放过程中的弯折应力，延长硅胶模具的反复使用寿命，减少产线耗材的更换频率。在实际使用场景中，该模具随输送线依次经过填料工位时，混合好的碎肉物料直接填入两个环形腔体，随后进入轧制工位，轧辊下压将物料压实到腔体指定深度，保证肉饼的密度均匀，之后喷油机构向腔体内部与物料表面喷上食用油混合物，避免后续蒸制粘黏，随后进入蒸汽蒸箱完成熟化流程，蒸制完成后模具随输送线移出蒸箱，经过风冷工位降温后，机械手直接将成型的肉饼取出进入下一工序，模具则随输送线回流到上料工位循环使用。整个结构设计完全围绕连续化食品生产的节拍要求，没有多余的冗余结构，每个尺寸细节都对应产线的实际工位动作要求，避免了设计与实际生产脱节的问题。
