有轴式砂石分级滚筒筛分设备三维设计

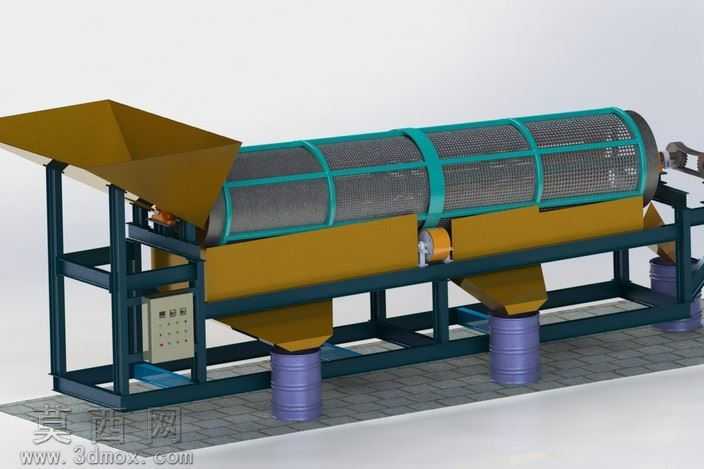

本作品为滚筒筛分设备的三维建模设计成果，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际工业应用的尺寸比例搭建，整体装配关系严谨，无干涉错位问题。建模过程中先完成核心部件的参数化绘制：首先构建卧式倾斜布置的滚筒筛主体，筛筒采用环形加强箍搭配冲孔筛网的结构，分段式筛网设计可根据筛分需求更换不同孔径的筛面，筛筒两端配置支撑滚圈与传动连接结构，保证转动过程的稳定性。其次设计进料端的导料溜槽，采用上宽下窄的斗型结构，倾斜角度匹配物料滑落特性，避免进料卡堵问题。机架部分采用型钢焊接框架结构，建模时还原了型钢的截面特征与拼接位置，机架上预留了托辊安装位、传动组件固定位与出料斗的安装接口，底部设置接料桶的定位结构，保证筛分后不同粒径物料可准确落入对应集料容器。传动部分设计了减速电机与齿轮传动的组合结构，还原了电机安装座、传动齿轮的啮合关系，同时配置了设备控制箱，箱体上的按钮、指示灯细节均做了建模还原。渲染阶段采用工业设备常用的材质方案：机架与筛筒加强箍采用深绿色金属漆材质，进料斗、出料导槽采用土黄色耐磨钢板材质，筛网采用金属冲孔网材质，集料桶采用紫色工业塑料桶材质，地面采用防滑地砖材质，通过光影调整还原了车间内的光照效果，突出设备的结构层次与材质质感。设计思路围绕砂石、散料的分级筛分需求展开，整体结构紧凑，进料、筛分、出料流程顺畅，托辊支撑结构可降低筛筒转动的摩擦阻力，分段式出料设计可同时输出多种粒径等级的筛分物料，设备侧面的检修通道预留了足够的维护空间，控制箱的位置符合操作人员的操作习惯，整体模型可直接用于方案展示、结构优化参考与教学演示使用。
