塑料加工组装喷漆一体化生产线布局

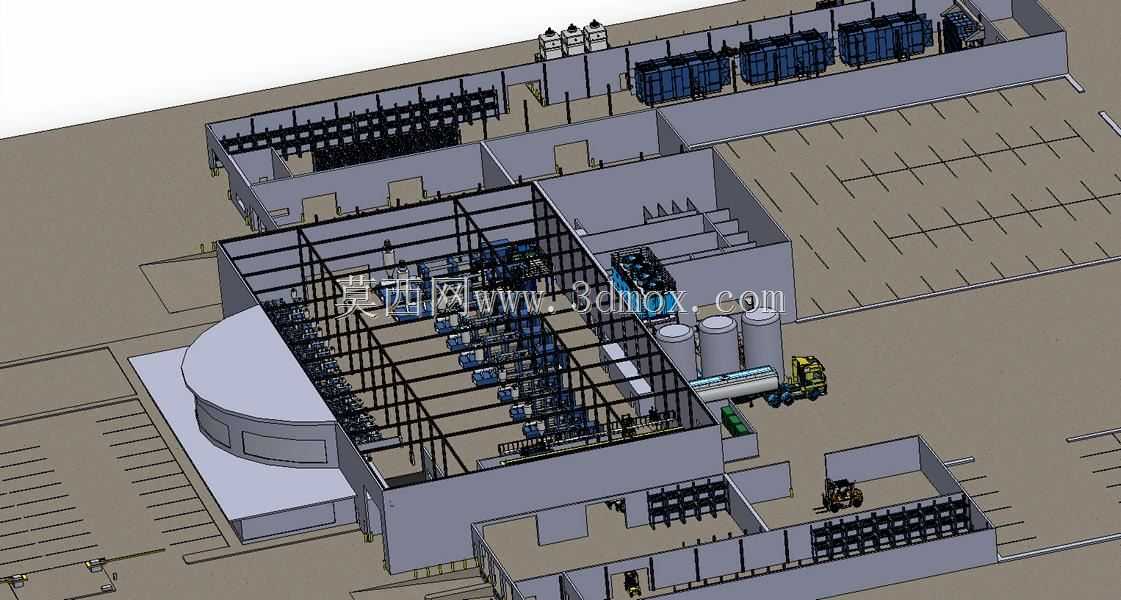

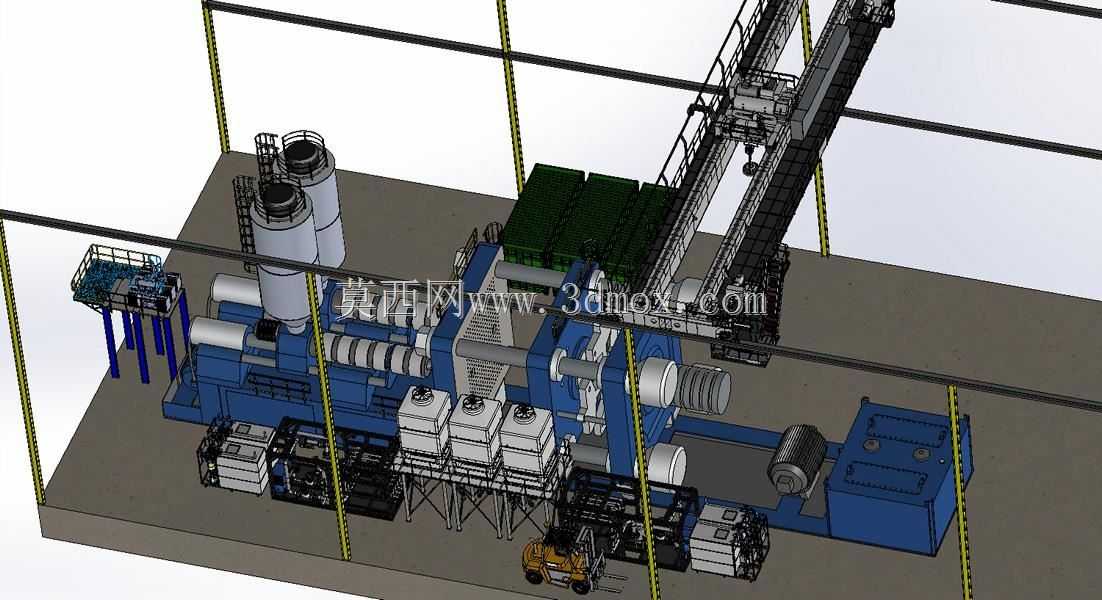

　　这套三维布局还原的是规模化塑料件生产厂区的核心作业区，覆盖从原料处理到成品下线的全流程作业单元，适配家电外壳、汽车内饰塑料件、工业塑料结构件等多品类产品的批量生产需求，在国内长三角、珠三角的中型塑料制品加工厂中，这类集成式产线布局已经成为替代离散工位的主流方案。整个产线的核心加工单元采用重型挤压成型主机作为前端核心，配套双立式原料储料塔完成颗粒原料的密闭输送，避免传统开放式上料带来的粉尘污染与原料损耗，储料塔的出料口直接对接主机的进料段，通过密闭螺旋送料结构实现原料的恒温输送，减少原料在输送过程中的温度波动对成型精度的影响。主机旁侧排布的三组模块化温控单元，分别对应成型过程中的模温控制、料筒段加热冷却以及成品定型段的温度调控，

　　每个温控单元都预留了独立的检修通道与管线排布空间，日常维护时不需要拆解相邻设备的防护结构就能完成滤芯更换、传感器校准等常规作业。产线中段设置的桁架式起重设备横跨整个主作业区，轨道两端延伸至原料堆放区与成品暂存区，额定载荷适配产线内最重的模具更换需求，起重设备的行走路径避开了下方作业人员的常规通行通道，安全护栏与警示标识的安装位置完全符合车间作业的安全规范，轨道的安装基础与厂房的主体承重梁做了刚性连接，避免大载荷运行时的晃动影响下方加工设备的精度。产线侧方的组装工位采用模块化工作台设计，每个工位都预留了工具挂板、物料周转区与不合格品暂存格，工位之间的间距满足周转车双向通行的需求，从成型单元输出的半成品通过侧边的辊道输送至组装区，

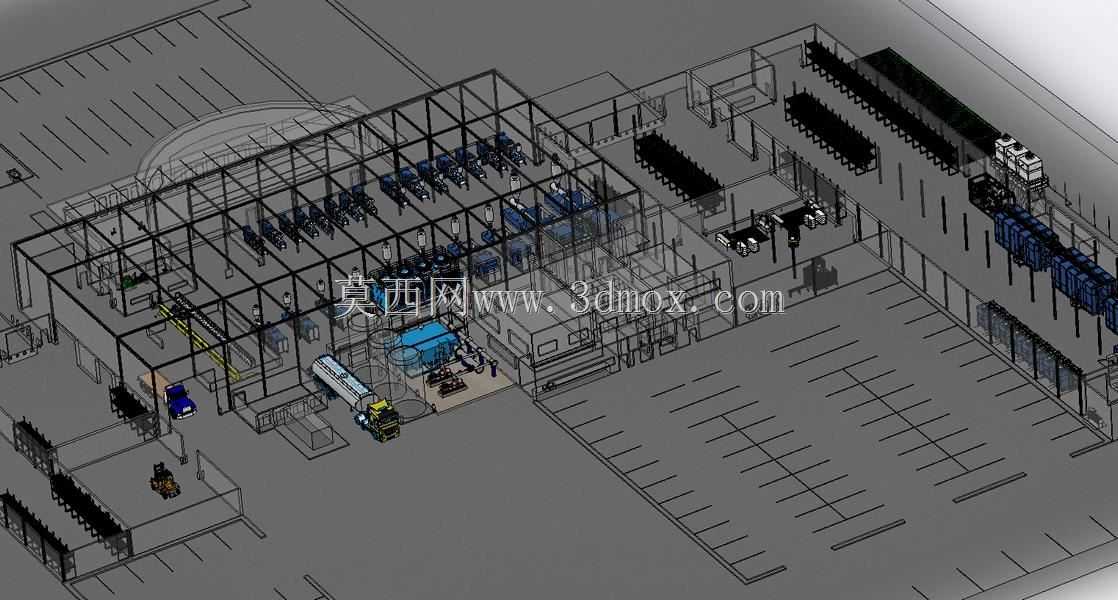

　　不需要人工跨区域搬运，减少周转过程中的磕碰损伤。喷漆段设置在产线的末端区域，与组装区之间设置了密闭的隔断结构，配套的废气收集管路沿着厂房立柱排布，避免漆雾扩散到组装与加工区域影响作业环境，喷漆工位的送排风结构采用下抽风设计，漆雾经过滤层处理后再排出，作业位的操作空间适配不同尺寸塑料件的喷涂作业需求，预留的挂件轨道可以直接对接组装区的半成品输送线，减少中间转运环节。整个产线的安装边界充分考虑了现有厂房的柱距与层高限制，设备外围的检修通道宽度统一保留在1.2米以上，主通道宽度满足3吨叉车的通行与转弯需求，所有管线采用地埋与架空结合的排布方式，地面预留的检修口对应地下管线的接头位置，后期改造时不需要大面积破坏地面结构。

　　设计过程中针对不同品类塑料件的生产节拍做了适配调整，主机的运行速度、输送线的传输速率、组装工位的人员配置都可以根据实际订单需求做柔性调整，不需要对整体布局做大规模改动就能适配小批量多品种与大批量单品种的不同生产模式。设备基础的载荷计算充分考虑了重型主机运行时的动载荷影响，主机安装位置的地面做了加厚处理，预留的减震垫安装槽可以根据设备的实际震动参数调整减震件的选型，避免设备运行时的震动传递到周边的精密检测与组装工位。产线内的所有操作工位都设置了紧急停止按钮的接入点，安全联锁回路覆盖起重设备、加工主机、输送线等所有运动单元，任意工位触发紧急停止时，对应区域的设备会立刻停止运行，同时触发声光警示，避免安全事故的扩大。
