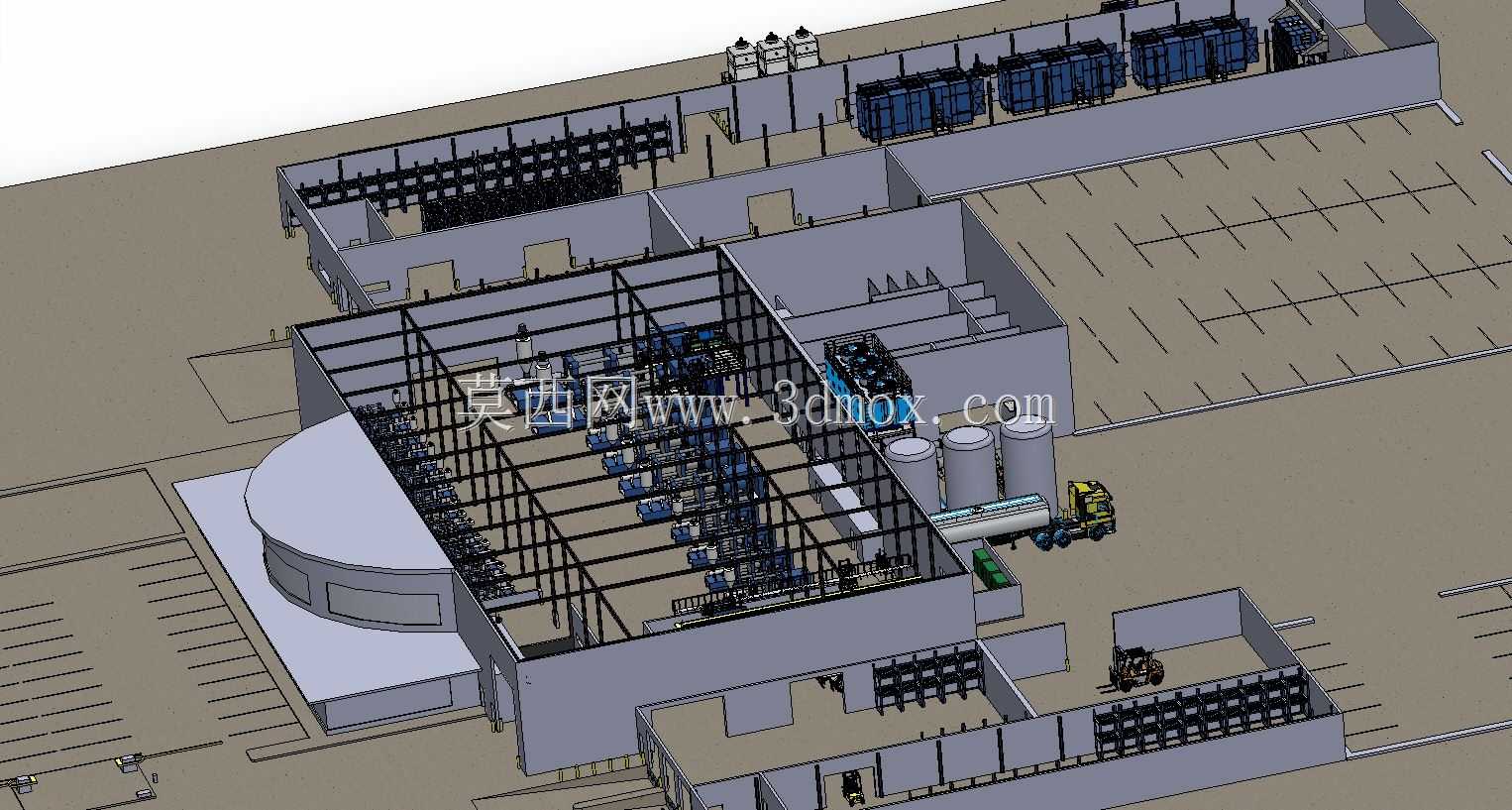

美杜莎塑料注塑厂区整体布局三维设计

　　这套厂区三维布局方案，针对注塑加工全流程的生产动线做了完整的空间排布，覆盖从原料仓储、注塑成型、后处理到成品暂存、外运的全链路作业场景。做这类厂区布局建模时，首先要锚定核心生产区的设备排布逻辑：注塑车间的主钢架结构采用大跨度无柱设计，预留125吨到4500吨不同锁模力注塑机的安装位，每台设备周边预留1.2米的操作维护通道，设备后侧统一规划原料输送管线、冷却水管路与电力桥架的敷设空间，避免后期管线交叉干涉。车间内部的原料存储区紧邻主生产区侧门，设置三个立式储料罐，配套密闭输送管道直接连通各注塑机的料斗，减少原料转运过程中的人工搬运与污染风险，储料罐周边预留3米的罐车卸料作业空间，满足散装原料的整车卸料需求。

　　成型后的工件通过车间内部的辊道输送线直接送入相邻的组装、喷漆工段，输送线高度统一设置为0.8米，匹配作业人员的站立操作高度，喷漆工段采用独立隔断空间，配套排风收集装置的安装位，避免漆雾扩散到其他生产区域。厂区外部的动线规划做了明确的人车分流设计，生产区周边设置环形消防通道，通道净宽不小于4米，满足消防车辆的通行与回转需求；成品仓储区紧邻厂区外运出入口，外部停车场规划了足够的货车停靠位，叉车作业通道宽度设置为3.5米，满足3吨内燃叉车的满载转弯半径要求，避免物料转运过程中的动线拥堵。厂区入口处的弧形接待建筑与主生产车间做了物理隔断，外来人员无需进入生产区即可完成接待登记，减少外部人员对生产秩序的干扰。建模过程中对所有建筑的立柱、墙体、

　　门窗位置都做了精准定位，生产区的地面荷载按照重型注塑机的安装要求做了区域划分，大吨位设备安装区域的地面预留设备基础的浇筑空间，避免后期设备进场后重新开挖地面。车间顶部的钢架结构预留了行车安装的承载点位，满足后期设备检修、模具更换的吊装需求，行车的运行轨道覆盖所有注塑机的安装区域，最大吊装重量按照最大吨位注塑机的模具重量做冗余设计。厂区内的物料暂存区采用模块化货架排布，货架之间的通道宽度统一为2.5米，满足手动液压拖车的通行需求，不同品类的原料、半成品、成品存放区做了明确的空间划分，避免不同物料混放导致的生产差错。外部停车场的车位尺寸按照标准货运车辆的尺寸设置，每个车位旁预留装卸货的作业空间，装卸货平台高度与标准货运车厢高度匹配，

　　减少装卸货过程的高度差，提升物料转运效率。整个布局方案在建模时同步校验了各区域的作业动线长度，从原料卸料到成品出库的全流程动线无折返、无交叉，不同作业区域的人员通行通道与物料转运通道完全分离，避免生产过程中的人车混行风险。
