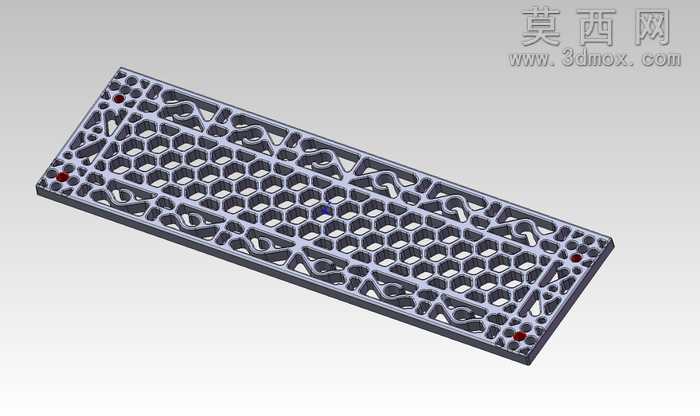

镂空花纹装饰铸铁篦子三维设计

本作品为装饰性铸铁篦子的三维建模成果，建模阶段依托参数化三维设计软件完成全流程构建，首先以长条形矩形为基础轮廓，确定篦子的整体长宽厚尺寸基准，边缘设置加厚的围边结构，保障构件安装后的整体承重强度与结构稳定性。主体镂空区域采用规则蜂窝六边形网格作为基础排布单元，蜂窝结构本身具备优异的力学承载性能，在减少材料用量的同时能够均匀分散上部荷载，避免长期受压出现变形断裂问题。在蜂窝网格的基础上，沿篦子长度方向等距布置流畅的曲线装饰纹样，曲线纹样与蜂窝网格自然衔接融合，打破纯规则网格的单调感，赋予工业构件装饰美学属性，适配景观步道、复古建筑周边等对外观有要求的铺装场景。建模过程中对所有镂空棱边做统一的圆角过渡处理，既避免尖锐棱边在铸造过程中出现应力集中导致的铸件缺陷，也能防止安装使用过程中棱边划伤人员，提升使用安全性。在篦子的边角及装饰纹样的节点位置，设置内嵌的深色定位标记点，可作为安装对位的参考标识，也可作为防滑凸起的结构预留位。材质渲染阶段采用铸铁专属材质参数，还原铸铁表面哑光深灰的金属质感，对镂空结构的光影效果做精细化调整，清晰呈现不同镂空区域的通透度差异，直观展示构件安装后的光影表现。结构设计上兼顾排水过流能力与装饰效果，镂空占比经过反复测算，既保证雨水、积水能够快速通过篦面排入下部排水系统，避免路面积水，又通过连续的结构筋条保障整体承重能力，可满足行人通行的荷载要求。整体设计将工业构件的实用功能与装饰属性充分结合，在传统铸铁篦子的功能基础上融入艺术化设计元素，适配更多对景观效果有要求的应用场景，建模过程中所有结构尺寸均符合铸铁铸造的工艺要求，预留合理的拔模斜度与铸造壁厚，避免出现壁厚不均导致的铸造缺陷，可直接用于铸造工艺的开模参考，也可用于场景装配、效果展示等用途。
