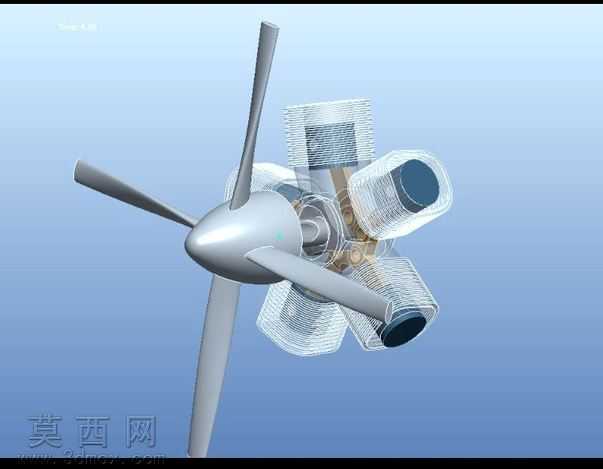

五缸径向星形发动机结构设计模型

本模型为五缸径向布局的星形发动机三维设计成果，建模过程围绕星形发动机的经典径向排布结构展开，首先完成核心曲轴部件的参数化建模，精准还原曲轴的偏心轴颈结构，确保五个气缸的活塞连杆组件能够围绕曲轴中心呈均匀放射状排布，匹配星形发动机特有的动力输出逻辑。建模阶段逐一完成活塞、连杆、气缸套、气缸盖、机匣、气门组件、进排气通道等核心零部件的结构搭建，每个零部件的尺寸配合均经过干涉校验，保证活塞在气缸内的往复运动行程、连杆与曲轴的铰接转动角度完全符合机械设计规范，还原星形发动机紧凑的径向布局优势。材质设置上针对不同零部件的功能属性匹配对应材质参数：曲轴、连杆、活塞等运动受力部件赋予金属合金钢材质，调整金属粗糙度与反光参数体现高强度构件的质感；气缸散热片部分赋予铝合金材质，突出轻量化导热部件的哑光金属质感；密封件、管路等辅助部件赋予橡胶、工程塑料材质，通过材质差异清晰区分不同功能的构件，提升模型的结构辨识度。设计过程中重点还原星形发动机的经典结构特征，即五个气缸以曲轴为中心呈星状均匀分布，相比直列发动机大幅缩短整机长度，在相同排量下拥有更紧凑的体积，适配航空、小型动力设备的安装需求；建模时特意保留了气缸外壁的散热鳍片结构、气门推杆的排布路径、机匣的安装定位点位，完整呈现这类径向发动机的结构特点，可用于动力机械结构教学、发动机原理演示、小型动力装置方案参考等场景，模型各部件保留独立建模特征，支持后续的结构拆解、运动仿真添加、工程图导出等拓展操作，能够直观展现星形发动机的内部传动逻辑与外部布局特点。
