皮带传动用可调式电机安装支座

　　在各类带传动机械设备的现场运维与新机装配环节，电机安装位的可调性直接决定了皮带张紧度调整效率、传动平稳性以及易损件更换周期，这款可调电机安装支座正是针对这类场景开发的结构件。日常生产中，三角带、同步带这类挠性传动件在长期运行后会出现蠕变伸长，若电机位置固定，皮带张紧力不足会引发打滑、丢转、传动效率下降，严重时还会出现皮带跳齿、过早磨损断裂的问题，传统的固定式电机座往往需要撬动电机、反复增减垫片来调整位置，不仅调整精度差，还容易在调整过程中损伤电机底脚或安装面，这款可调支座通过结构设计规避了这类问题。

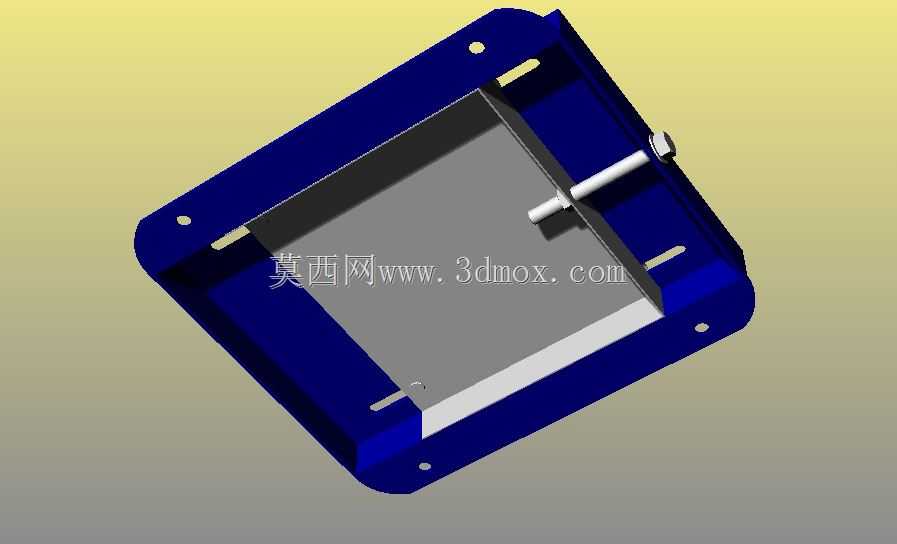

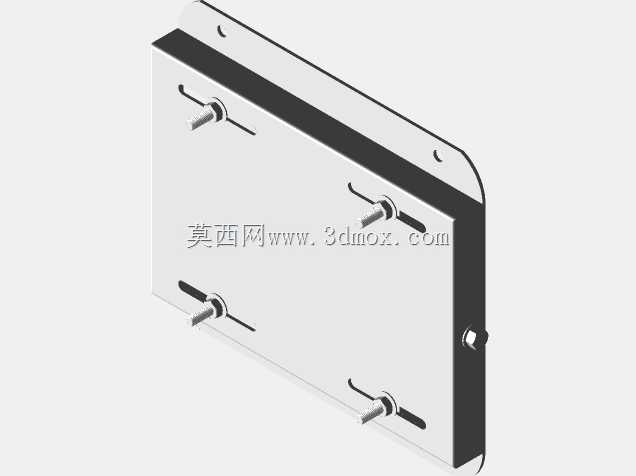

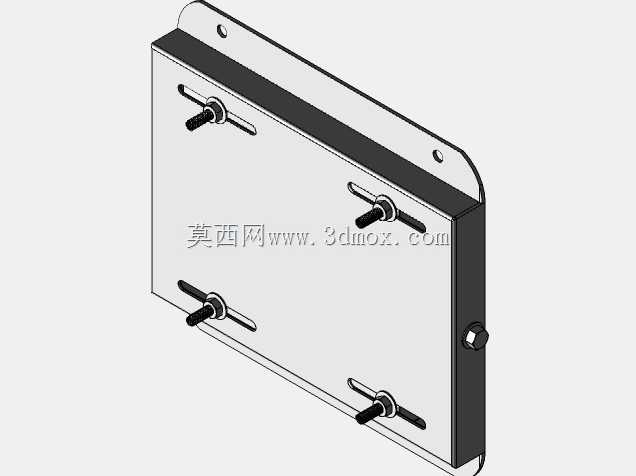

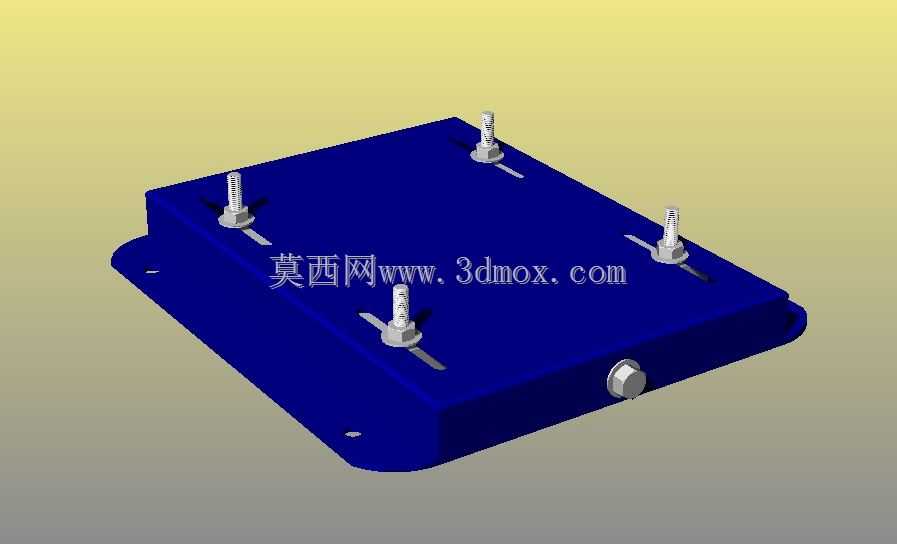

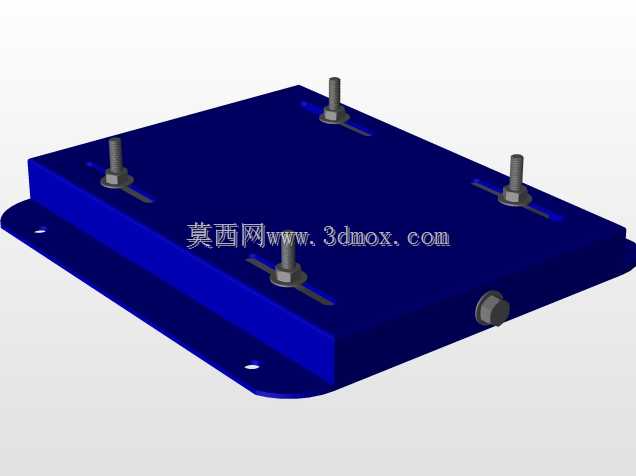

　　从结构设计逻辑来看，支座主体采用一体式折弯钢板结构，底板边缘做了圆角钝化处理，避免安装运维过程中划伤操作人员，四个安装支脚预留了与设备机架连接的固定孔位，可直接通过螺栓固定在设备的安装基准面上，不需要额外加工复杂的适配结构。承载电机的安装面板上开设有四条平行的长条形调节腰孔，四个固定螺栓可沿腰孔方向滑动，以此调整电机的轴向位置，改变电机输出轴与从动带轮的中心距，实现皮带张紧度的调节。腰孔的长度经过合理核算，既覆盖了常规皮带安装所需的张紧行程，也预留了皮带长期使用后的伸长补偿量，不需要拆卸电机即可完成张紧调整，单人次操作即可完成全部调整流程，大幅缩短设备停机维护时间。

　　安装面板的侧边设置有顶紧调节结构，调整时先松开电机固定螺栓，通过侧边的顶紧螺栓推动电机沿腰孔方向平稳移动，待皮带张紧度达到工艺要求后，再锁紧四个电机固定螺栓即可，相比传统撬动调整的方式，这种顶推式调节的进给量更可控，能精准控制张紧力，避免张紧力过大导致的电机轴承过载、皮带过度拉伸问题，也不会出现张紧力不足导致的传动打滑。支座的整体外形尺寸适配常规Y系列、YS系列等中小型工业电机的安装尺寸，安装边界覆盖常见的0.75kW到7.5kW功率段电机的底脚安装孔距，不需要对电机本身做任何改装，可直接替换原有固定式电机座，适配各类输送设备、小型机床、食品包装机械、木工机械等采用皮带传动的通用设备。

　　从实际使用的细节设计来看，支座的板材厚度经过强度校核，在电机满负荷运行产生振动的工况下，不会出现安装面板变形、位置偏移的问题，所有孔位边缘都做了去毛刺处理，固定螺栓的接触面平整，锁紧后不会出现应力集中导致的螺栓松动。腰孔的宽度与常用电机固定螺栓的直径匹配，螺栓滑动顺畅无卡滞，同时配合平垫使用时不会出现螺栓头嵌入腰孔的问题。侧边的顶紧螺栓采用标准粗牙螺纹，进给平稳，长期使用也不会出现螺纹滑牙的问题，顶紧端与电机底脚的接触位置设置有防滑垫片，避免调整过程中电机出现横向偏移，保证电机输出轴与从动轮的平行度，防止皮带出现偏磨。

　　在设备设计选型阶段，这款支座可以直接作为标准安装组件选用，不需要设计人员重新绘制电机安装调节结构，能大幅缩短设计周期，同时成熟的结构经过大量实际工况验证，可靠性更高。在老旧设备改造场景中，只需要核对原有电机的底脚安装尺寸与机架安装孔位，即可直接替换原有固定机座，解决原有设备皮带调整困难、张紧度不稳定的问题，降低运维人员的工作强度，减少皮带等易损件的更换频率，间接降低设备的运维成本。整个结构没有复杂的传动部件，所有零件均为标准件与常规钣金加工件，加工制造成本低，后期维护更换配件也十分方便，不需要定制特殊备件。
