餐饮排水用玻璃纤维隔油池结构设计

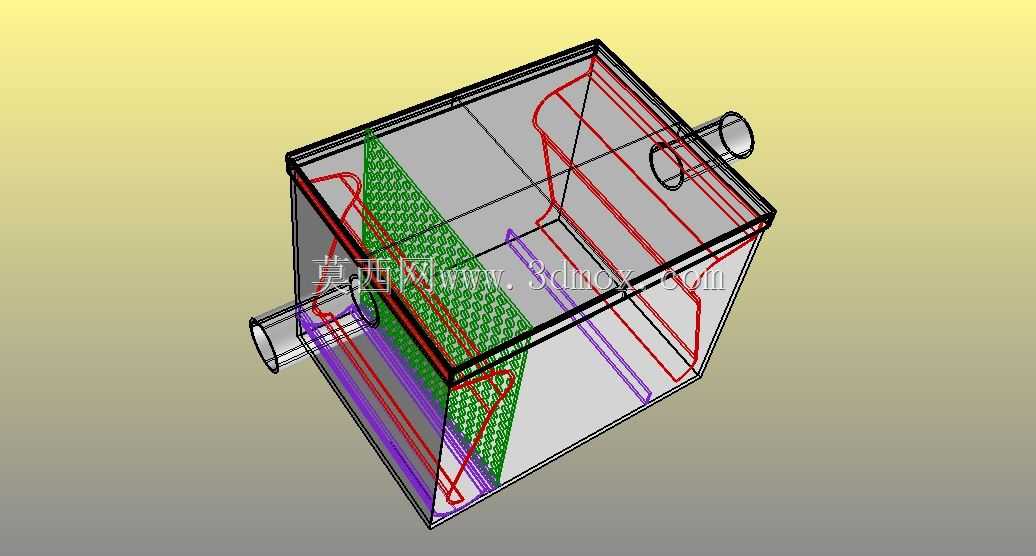

　　做餐饮后厨排水系统设计的同行应该都清楚，隔油池是整个排污链路里最容易被忽略但又直接决定排水合规性的核心部件，这次拆解的这款玻璃纤维材质隔油池，是针对餐厅、自助餐厅明装水槽排污场景做的优化结构，完全适配商用餐厨排污的实际工况。先从实际安装场景说，这类隔油池一般直接对接后厨水槽的排水总管，安装位置通常选在水槽下方的架空层或者地面预留的设备坑内，不需要额外做大型混凝土基础，玻璃纤维材质本身的耐腐蚀性足够应对餐厨污水里的油脂、食物残渣、洗涤剂残留的长期侵蚀，比传统砖砌隔油池的维护周期长至少三倍。从内部功能结构来看，整个腔体做了三级分区设计，进水端首先对接第一沉降腔，餐厨排水带进来的固体食物残渣会在这个区域依靠重力自然沉降到腔体底部，

　　避免大颗粒杂质进入后续流道堵塞管路；沉降后的污水越过第一道隔板进入油水分离腔，这个区域的流道做了折流设计，刻意拉长了污水在腔体内的停留时间，利用油和水的密度差，让润滑脂、动植物油脂逐步上浮到腔体顶部凝结，不会随水流进入排水管网；经过油水分离的水再越过第二道带滤网的隔板进入净水出水腔，最终对接市政排污管道排出。设计的时候特意把进出水口的高度做了错位处理，进水口的中心高度比出水口高120mm，保证整个流道是重力自流，不需要额外配置提升泵，减少后期运维的故障点；内部的两道隔板都做了可抽拉的结构设计，后期清理沉降的残渣、刮除顶部凝结的油脂的时候，不需要拆开整个池体，只需要抽出对应隔板就能完成清理作业，大幅降低后厨运维的工作量。

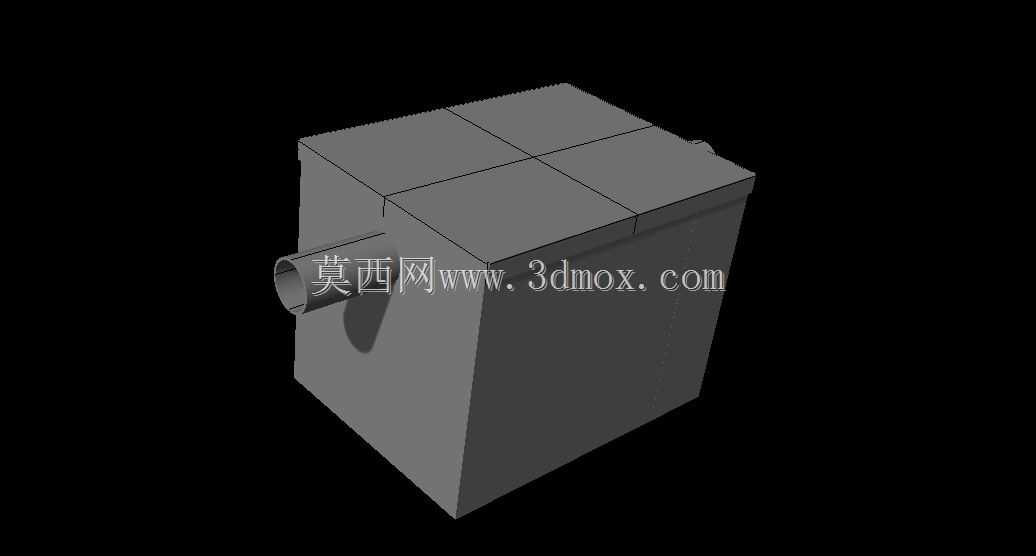

　　外形尺寸上这款隔油池做了通用化的边界设计，整体长宽高控制在600mm400mm450mm的范围内，刚好适配绝大多数商用餐饮门店水槽下方的预留安装空间，进出水口都采用标准DN50的管道接口，和市面上常规的PVC排水管件可以直接对接，不需要额外做变径接头；池体的边角都做了圆弧过渡处理，避免直角位置长期积留残渣形成腐坏死角，玻璃纤维的内壁光滑度足够，残渣不容易附着在壁面，日常只需要每半个月打开顶部盖板清理一次浮油和沉降残渣就能维持正常运行。很多刚入行的设计师做隔油池选型的时候容易忽略流道的折流设计，要是直接做成单腔体直通结构，污水在池内停留时间不够，油脂还没充分上浮就被水流带出，根本达不到隔油效果，这款结构里的折流板把水流路径拉长了2.

　　5倍，保证污水在分离腔内的停留时间不低于5分钟，完全满足餐饮排污的油水分离要求；另外顶部的盖板做了密封胶条设计，既能防止异味散溢到后厨空间，也能避免蟑螂、老鼠通过排水管路进入后厨，符合餐饮场所的卫生防疫要求。从建模的细节来看，整个池体的壁厚做了8mm的等厚设计，玻璃纤维层铺的时候在进出水口的位置做了局部加厚，避免管道对接的时候受力开裂；内部的滤网采用10目孔径的玻璃纤维滤网，既能拦截细小的食物残渣，又不会因为网孔过密造成排水堵塞，滤网的抽拉导轨和池体一体成型，没有额外的金属连接件，长期泡在污水里也不会出现锈蚀损坏的问题。实际项目应用里，这类隔油池不仅可以用在普通餐厅、自助餐厅的水槽排污，也可以适配小型食堂、饮品店的排污场景，处理量可以满足单小时2立方的排污需求，完全覆盖单门店的日常排水峰值，哪怕是后厨集中洗碗的排水高峰时段，也不会出现溢水、隔油效果下降的问题。
