玻璃纤维材质径向叶片气流整流装置

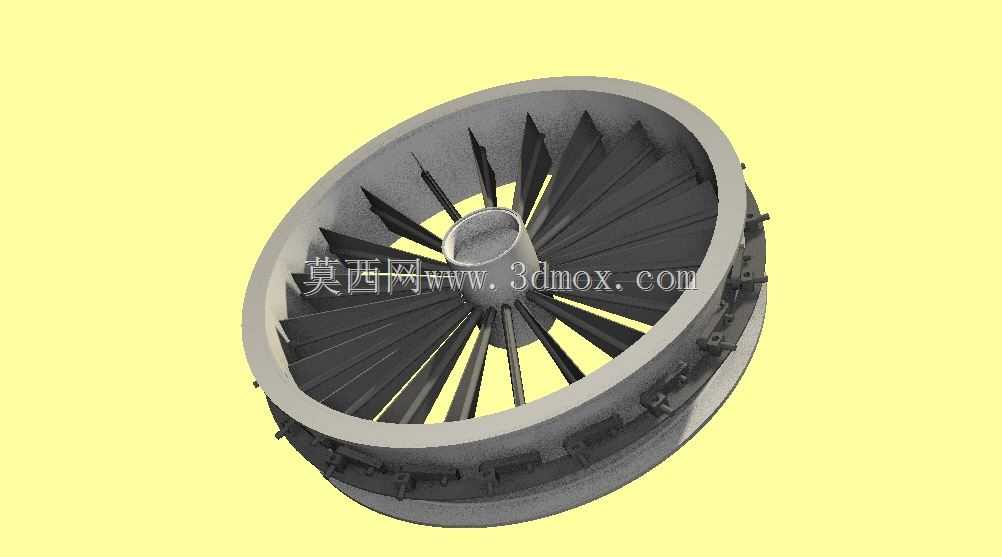

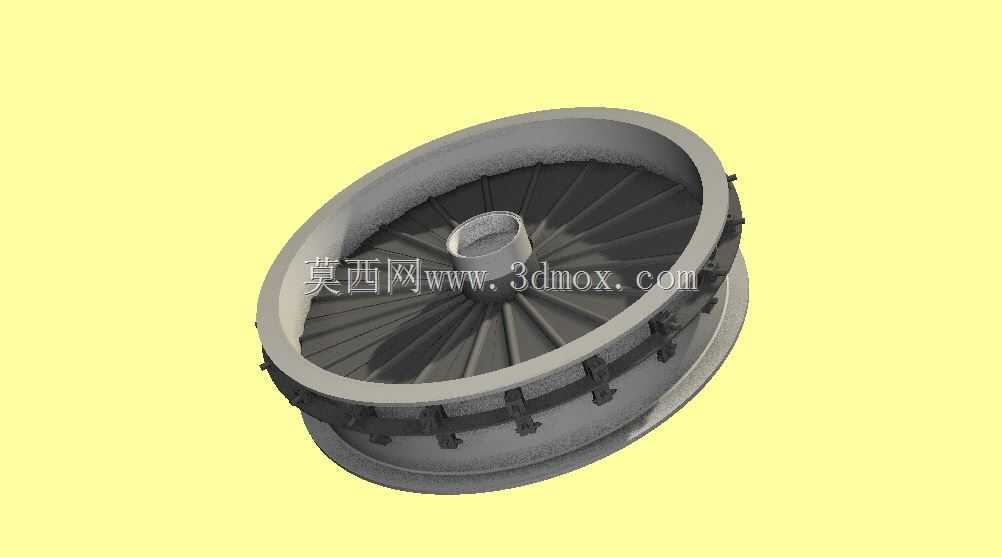

　　在各类带压排气管道、涡轮机械出口段、工业通风系统的管路设计中，旋转气流的存在一直是影响管路输送效率、提升下游设备运行负荷的核心问题之一，这类径向叶片阻尼结构正是为解决这一工程痛点开发的专用整流构件。不同于常规直管段内的格栅式整流器，该结构采用环形布置的径向叶片组，整体为同轴环形结构，中心设置定位芯筒，叶片沿芯筒与外筒之间的环形流道径向延伸，同时按照气流旋向的反向设置固定倾角，能够在气流通过的极短流道长度内，将沿管壁螺旋前进的旋转气流切割、导流，逐步抵消气流的周向速度分量，最终将出口气流调整为沿管路轴向的均匀层流状态，有效恢复气流的静压值，降低下游管路的沿程阻力损失。从结构设计逻辑来看，该构件整体采用玻璃纤维模压成型，

　　一方面是考虑到排气介质往往带有一定温度与腐蚀性，玻璃纤维材质本身具备优异的耐温、抗腐蚀性能，长期在湿热、带微量腐蚀介质的排气环境中工作不会出现锈蚀、形变问题；另一方面玻璃纤维的密度远低于常规金属构件，能够大幅降低管路附加载荷，减少安装位置的支撑结构承重要求，对于航空发动机排气段、高空通风管路这类对重量控制要求严苛的应用场景，这一材质选择的优势尤为突出。在安装边界设计上，该结构的外筒边缘预留了均匀分布的连接耳座与螺栓孔位，能够直接与同管径的标准管路法兰进行对接安装，不需要额外设计过渡连接段，安装时仅需要对准气流来向，保证叶片的倾角方向与气流旋向相反即可完成定位，不需要复杂的现场调试。叶片的型线设计经过流场仿真迭代，

　　每一片叶片的前缘都做了圆弧导角处理，避免气流正面冲击叶片产生过大的局部阻力与气动噪声，叶片尾缘则做了薄化处理，减少气流离开叶片时的尾涡扰动，保证整流后的气流均匀度。在实际应用场景中，这类构件常被布置在离心风机出口段、涡轮增压器排气出口、工业除尘系统的排风管道段，能够有效消除旋转气流带来的管路振动问题，避免下游的流量测量元件因为气流旋流出现测量数据偏差，同时能够提升下游换热器、消声器等设备的工作效率——当气流以均匀轴向流状态通过换热面时，换热面的各区域流量分配更均匀，不会出现局部流速过高或过低的问题，整体换热效率能够提升15%以上；对于布置在管路末端的排气消声器，整流后的气流能够避免周向气流冲击消声片产生的再生噪声，提升消声效果。

　　从结构强度设计角度，叶片与中心芯筒、外筒的连接位置都做了圆弧过渡加强，避免长期受气流脉动冲击出现应力集中导致的叶片断裂问题，玻璃纤维铺层设计时在连接位置额外增加了玻纤布层数，提升连接位置的抗疲劳强度，能够适应长期变流速、带脉动的排气工况。不同于可调角度的导叶结构，该固定叶片式的阻尼整流装置没有运动部件，不存在卡涩、磨损的故障点，全生命周期内几乎不需要维护，只要安装时保证连接螺栓的预紧力符合要求，即可长期稳定工作。在三维建模过程中，这类结构需要重点保证叶片的角度一致性、各叶片沿圆周方向的等分精度，以及外筒连接孔位的位置度，否则安装时会出现法兰对接错位，或者因为叶片角度偏差导致整流效果达不到设计要求，建模时可以先通过环形阵列的方式完成叶片组的布局，再针对每一片叶片的型线做局部优化，保证流道的顺滑过渡，避免出现局部的流道突变区域。
