工业级风扇支撑框架结构三维设计

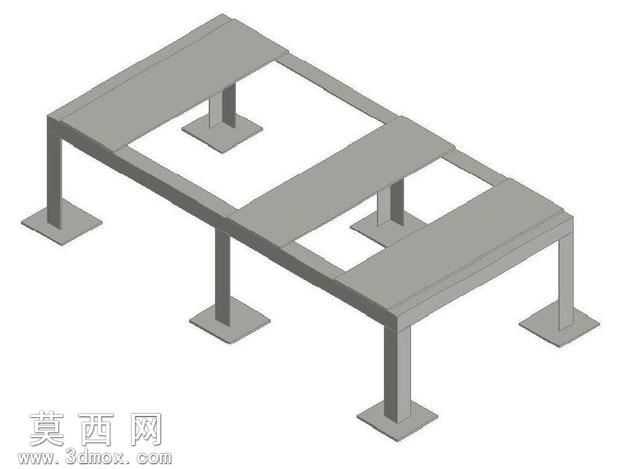

本作品为风扇配套支撑承载框架的三维建模设计，整体采用对称式框架结构布局，建模过程中以SolidWorks为核心建模工具，通过草图绘制、拉伸凸台、镜像阵列等基础特征命令完成整体结构搭建，全程遵循机械设计的基准统一原则，以框架底部中心为全局基准原点，保障各构件装配定位的精准度。渲染阶段采用哑光金属材质赋予整体构件，还原钢制焊接框架的真实质感，通过环境光遮蔽效果强化结构的立体层次，清晰呈现各连接部位的衔接关系，未添加多余装饰性元素，重点突出结构本身的力学设计逻辑。从结构设计来看，整体框架采用矩形截面型材作为主梁构件，顶部设置多段镂空式承载平面，既能够为风扇核心组件提供稳定的安装定位面，又通过镂空设计有效降低整体自重，减少材料冗余；支撑立柱采用等截面直柱设计，每根立柱底部配置方形扩大支撑脚，增大与安装基面的接触面积，降低单位面积压强，提升整体放置的稳定性，立柱与顶部主梁、底部支撑脚之间采用直角过渡连接，模拟实际焊接工艺的连接形态，保障结构受力传递的顺畅性。框架中部额外设置两组带方形底座的中间支撑立柱，对应风扇核心动力部件的安装位置，针对性提升重载区域的结构强度，避免长期运行过程中出现框架形变问题。设计思路上围绕风扇运行的实际需求展开，首先明确支撑框架的核心功能是承载风扇整体重量、抵消风扇运行产生的振动载荷，因此整体结构采用对称布局保障受力均衡，所有支撑点位均对应风扇的核心载荷分布位置，避免出现应力集中区域；构件尺寸设计兼顾结构强度与轻量化需求，主梁与立柱的截面尺寸经过受力推演，在满足承重要求的前提下尽可能缩减型材规格，降低整体制造成本；各连接部位均采用直角加固设计，模拟实际生产中的焊接连接工艺，保障三维模型与实际加工生产的工艺可行性高度匹配，可直接用于后续的工程出图、工艺拆解与生产制造参考，模型各特征参数均可编辑调整，能够适配不同规格尺寸的风扇产品安装需求。
