平屋顶设备安装大脚怪支撑框架

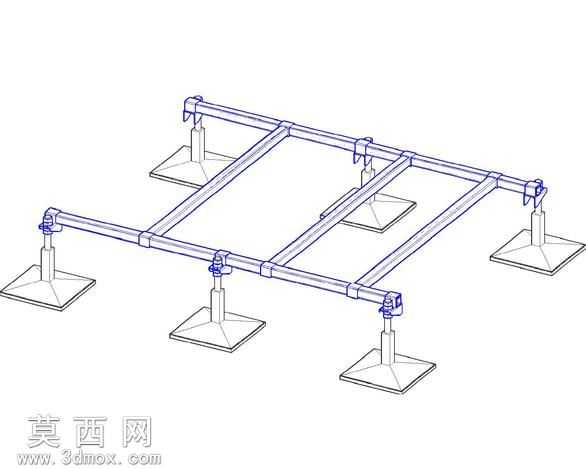

本支撑框架采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循模块化设计思路，将整体结构拆分为横向承载主梁、纵向连接辅梁、可调式支撑脚、端部锁紧构件四个独立模块逐一构建，各模块间通过标准约束关系完成装配，可根据实际安装场景的尺寸需求快速调整梁体长度与支撑脚排布间距，适配不同规格的屋顶设备安装需求。模型构建过程中对各构件的连接节点做了精细化处理，梁体间采用抱箍式锁紧结构，无需现场焊接即可完成组装，降低现场施工难度；支撑脚部分设计为螺纹升降调节结构，可根据平屋顶的实际平整度做独立高度微调，保证框架整体处于水平承载状态，避免设备安装后出现倾斜受力不均的问题。材质配置上，梁体部分赋予哑光镀锌钢材材质，还原金属构件的磨砂质感与轻微反光特性，支撑脚底座部分赋予高强度工程塑料材质，通过材质差异清晰区分不同功能构件，同时底座设计为大尺寸方形平底结构，增大与屋面的接触面积，降低单位面积压强，避免破坏屋面防水层。渲染阶段采用正交视角展示整体结构，线框叠加实体的显示方式清晰呈现框架的排布逻辑与构件连接关系，可直观看到六组支撑脚的对称排布方式，这种排布方式可将上部设备的载荷均匀分散传递到屋面结构上，避免局部载荷过大造成屋面结构损伤。设计思路上充分考虑平屋顶作业的特殊场景，整体构件均采用轻量化设计，单根梁体可由单人完成搬运组装，无需大型吊装设备即可完成整体框架搭建，框架上部预留通用安装接口，可适配空气处理机组、屋顶风机、通风管道等多种常见屋面设备的固定需求，支撑脚底部预留防滑垫安装位，安装后可避免框架受外力作用出现位移，同时框架的镂空结构可减少屋面风阻，降低强风天气下框架被掀翻的风险。模型构建过程中严格遵循机械设计的公差配合要求，各连接部位的装配间隙符合实际加工装配标准，可直接导出工程图用于生产下料，也可导入仿真软件做屋面载荷校核、风阻模拟等验证工作，为实际施工安装提供可靠的三维数据参考。
