平顶设备安装用大脚怪支撑框架

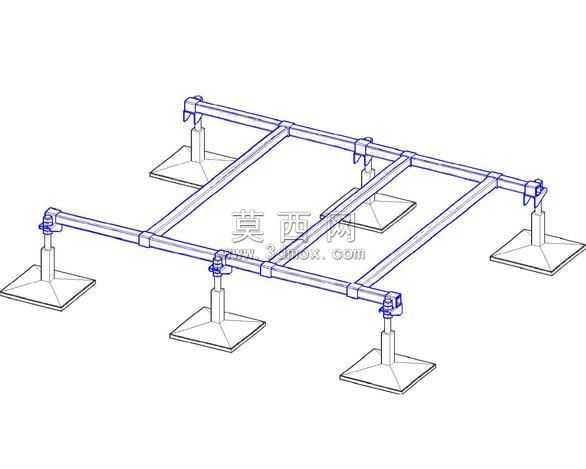

本模型为平顶设备安装专用的大脚怪支撑框架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械结构装配逻辑，对每一处连接节点、杆件衔接位置都做了精准的尺寸约束，确保各部件装配无干涉、结构比例符合实际工程应用要求。模型整体采用框架式排布设计，主体承载部分为多根横向与纵向排布的矩形截面杆件，杆件之间通过专用卡扣式连接件完成拼接，无需复杂焊接工序即可实现快速组装，适配不同尺寸规格的空气处理单元、通风风机、管道系统的安装需求。底部支撑结构采用大尺寸方形底座设计，每个底座上方配置可调节高度的支撑立柱，立柱与上部框架通过铰接式连接件固定，可根据平顶屋面的实际平整度微调各支撑点高度，保证上部承载框架始终处于水平状态，避免设备安装后出现倾斜、受力不均的问题。建模过程中对材质做了区分设置，主体框架杆件赋予金属钢材材质，表面做哑光防锈处理效果，底部底座赋予防滑耐磨的硬质工程塑料材质，调节部位的连接件做了金属镀锌的质感表现，渲染阶段采用等轴测线稿结合实体预览的展示方式，清晰呈现框架的整体排布逻辑与各部件的连接关系。设计思路围绕屋面设备安装的实际痛点展开，大尺寸方形底座可有效分散上部设备的重量载荷，避免压强过大对平顶屋面防水层造成破坏，模块化的杆件拼接结构可根据待安装设备的尺寸灵活调整框架的长宽规格，无需重新开模定制即可适配多种安装场景，铰接式的连接节点可抵消屋面轻微沉降、温度形变带来的结构应力，提升支撑系统的长期使用稳定性，整体结构兼顾安装便捷性、承载可靠性与场景适配性，可直接用于屋面通风系统、空气处理设备的安装方案设计参考。
