链传动端部安装固定支撑座结构

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663276
  • 链传动端部安装固定支撑座结构

  在各类链式输送、链传动驱动的工业设备布局中,端部支撑固定件是保障链条运行轨迹稳定、避免传动端出现径向窜动的核心基础零件,本次呈现的这款支撑结构,主要适配Aumuller系列链传动机构的端部安装定位需求,常见于开窗器驱动、轻载直线链式输送、小型工装变位驱动等场景的传动端固定环节。从实际使用场景来看,这类支撑件往往安装在设备框架的端部基准面,既要承担链条张紧后产生的径向载荷,也要为链轮轴或者链条端部连接件提供精准的定位基准,避免长期运行中因为支撑刚性不足导致链条跳齿、磨损加剧、传动精度丢失等问题。

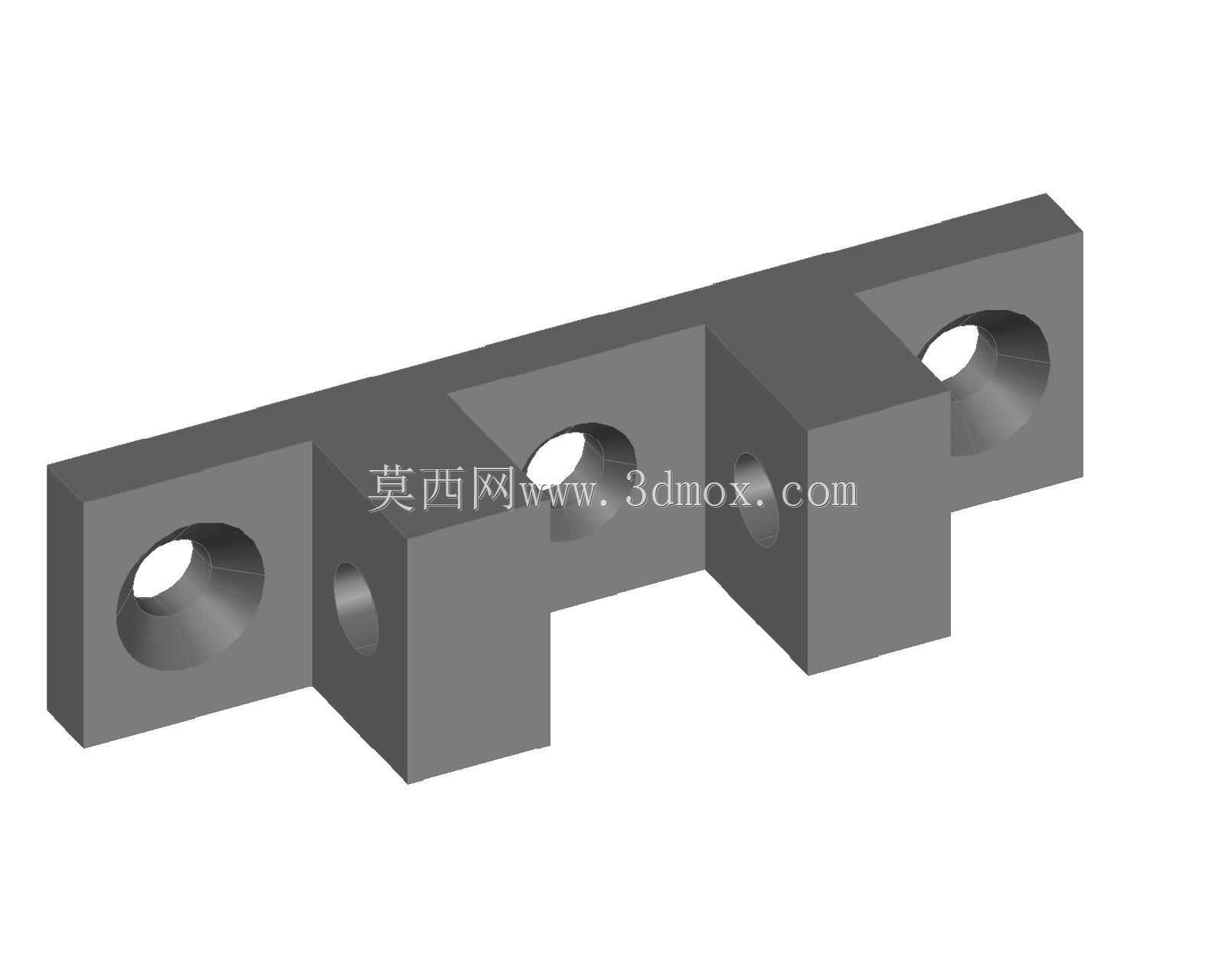

  从结构设计逻辑来看,该零件采用一体化块状铣削成型的结构思路,没有额外的拼接装配面,整体刚性表现更优,三个等距分布的沉头安装孔沿零件长度方向排布,安装时可以通过螺栓直接将零件锁紧在设备安装基准面上,沉孔结构可以让螺栓头部完全沉入零件本体内部,不会突出安装面干涉链条或者周边传动部件的运动轨迹。零件上设置的三个同轴度要求较高的通孔,是用来穿装链轮支撑轴或者链条端部铰接销轴的,孔位的位置度公差直接决定了链条运行时的直线度,设计时孔与安装面的垂直度需要控制在0.02mm以内,避免轴装后出现偏斜导致的附加弯矩。零件相邻两个凸台之间的避让槽,是为了给链条的链节转动预留足够的运动空间,避免链板在往复运动过程中与支撑座本体发生刮擦,槽宽尺寸需要匹配对应规格链条的内节宽度,预留0.5-1mm的安全间隙,既不会因为间隙过大导致支撑刚性下降,也不会因为间隙过小出现运动卡滞。

  从安装边界尺寸来看,零件整体长度方向的安装孔距需要匹配设备框架上预设的安装孔位,三个安装孔的中心距保持一致,方便现场安装时快速对位,不需要额外配打孔位;零件的总高度需要控制在合理范围,保证安装后链条的中心高与驱动端输出轴的中心高保持一致,避免出现高低错位导致的链条侧边磨损;零件的厚度方向尺寸需要满足销轴的穿装长度要求,保证销轴穿过支撑座后有足够的长度安装卡簧或者锁紧螺母,避免运行中销轴脱出。在材质选择上,这类支撑件通常选用45号钢或者铝合金加工,钢制零件表面做发黑处理提升防锈能力,铝合金零件做阳极氧化处理,在保证结构刚性的前提下控制整体重量,适配不同载荷等级的使用需求。

  实际选型应用时,需要先确认对应链条的规格参数,匹配孔位直径与避让槽宽度,同时核算张紧状态下链条对支撑座产生的径向载荷,确认零件的壁厚与凸台强度能够满足载荷要求,避免长期受载出现变形。安装过程中需要先将支撑座预装在基准面上,穿入销轴后调整位置,保证链条运行时无偏磨,再依次锁紧安装螺栓,螺栓锁紧时需要按照对角线顺序施力,避免零件因为锁紧力不均出现翘曲,导致孔位垂直度超差。这类支撑结构虽然属于传动系统中的小型基础零件,但加工精度与安装精度直接影响整套链传动机构的使用寿命与运行稳定性,设计时需要充分考虑受力方向、安装空间、运动避让等多方面因素,不能仅按照外形轮廓随意建模,否则实际装配时很容易出现干涉、强度不足、定位不准等问题,影响整套设备的运行可靠性。
